CARATTERISTICHE DELLA VETTURA
87
1
PULSANTI DEL TIPO GIREVOLE E A PRESSIONE
B670A02GK-GTT
1. Il comando della temperatura
2. Il comando di ammissione dell'aria
3. Il comando del flusso dell'aria
4. Interruttore del condizionatore d'aria
5. Il comando della velocità della ventola
6. Lunotto termico B670B02Y-ATT Comando della velocita' della ventola (Controllo del soffiatore) Si usa per accendere e spegnere la ventola del soffiatore e per selezionare la velocità della ventola. E' possibile controllare manualmente lavelocità della ventola del soffiatore, e quindi il volume di aria alimentata dal sistema, impostando il controllo delsoffiatore su una delle posizioni comprese tra «1» e «4».B670E01A-ATT Regolazione della temperatura Questa manopola viene usata per accendere e spegnere il riscaldamento e per regolare la temperatura.
Freddo
OGK046038L
OGK046045 OGK046043
Caldo

1CARATTERISTICHE DELLA VETTURA
88

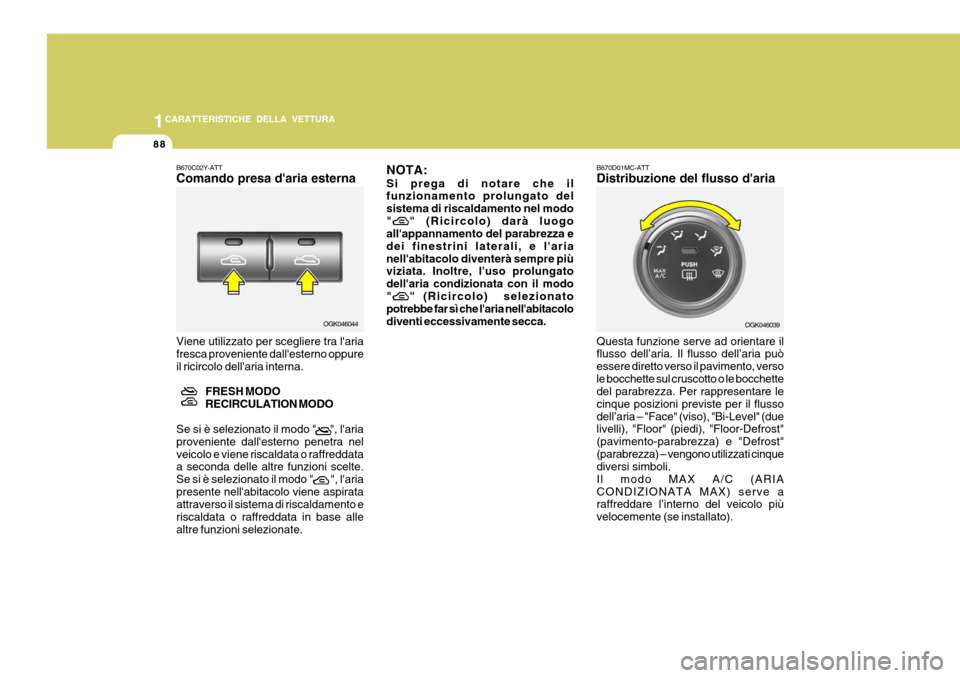

B670C02Y-ATT Comando presa d'aria esterna B670D01MC-ATTDistribuzione del flusso d'aria Questa funzione serve ad orientare il flusso dell’aria. Il flusso dell’aria può essere diretto verso il pavimento, versole bocchette sul cruscotto o le bocchette del parabrezza. Per rappresentare le cinque posizioni previste per il flussodell’aria – "Face" (viso), "Bi-Level" (due livelli), "Floor" (piedi), "Floor-Defrost" (pavimento-parabrezza) e "Defrost"(parabrezza) – vengono utilizzati cinque diversi simboli. Il modo MAX A/C (ARIACONDIZIONATA MAX) serve a raffreddare l’interno del veicolo più velocemente (se installato).
OGK046044
OGK046039
Viene utilizzato per scegliere tra l'aria fresca proveniente dall'esterno oppure il ricircolo dell'aria interna.
FRESH MODORECIRCULATION MODO
Se si è selezionato il modo " ", l'ariaproveniente dall'esterno penetra nelveicolo e viene riscaldata o raffreddata a seconda delle altre funzioni scelte. Se si è selezionato il modo " ", l'ariapresente nell'abitacolo viene aspirata attraverso il sistema di riscaldamento e riscaldata o raffreddata in base allealtre funzioni selezionate. NOTA: Si prega di notare che il funzionamento prolungato del sistema di riscaldamento nel modo"
" (Ricircolo) darà luogo
all'appannamento del parabrezza e dei finestrini laterali, e l'arianell'abitacolo diventerà sempre più viziata. Inoltre, l'uso prolungato dell'aria condizionata con il modo"
" (Ricircolo) selezionato
potrebbe far sì che l'aria nell'abitacolo diventi eccessivamente secca.

CARATTERISTICHE DELLA VETTURA
89
1

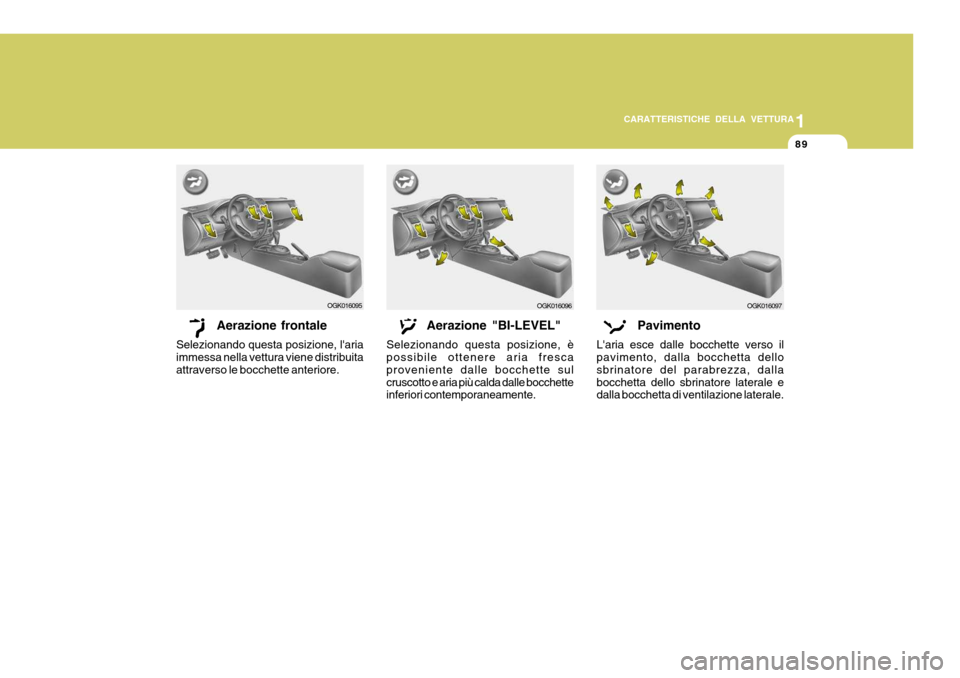

Aerazione frontale
Selezionando questa posizione, l'aria immessa nella vettura viene distribuita attraverso le bocchette anteriore. Aerazione "BI-LEVEL"
Selezionando questa posizione, è possibile ottenere aria fresca proveniente dalle bocchette sulcruscotto e aria più calda dalle bocchette inferiori contemporaneamente. Pavimento
L'aria esce dalle bocchette verso ilpavimento, dalla bocchetta dello sbrinatore del parabrezza, dallabocchetta dello sbrinatore laterale e dalla bocchetta di ventilazione laterale.
OGK016095 OGK016096 OGK016097

1CARATTERISTICHE DELLA VETTURA
90
Pavimento-Sbrinatore
L'aria esce dalla bocchetta dello sbrinatore del parabrezza, dalle bocchette di aerazione sul pavimento, dalla bocchetta dello sbrinatore lateralee dalla bocchetta di ventilazione laterale. Se si seleziona il modo "Floor-Defrost", l'aria condizionata entra in funzioneautomaticamente e passa nel modo "Fresh" (aria esterna). Sbrinatore
L'aria esce dalla bocchetta dello sbrinatore del parabrezza, dalla bocchetta dello sbrinatore laterale e dalla bocchetta di ventilazione laterale.Se si seleziona il modo "Defrost", l'aria condizionata entra in funzione automaticamente e passa nel modo"Fresh" (aria esterna).
OGK016098
OGK016099
OGK016103
MAX A/C (Aria condizionata max )(Se installato)
L’aria viene scaricata attraverso i ventilatori a livello viso. Selezionando il modo "MAX A/C" (aria condizionata max), l’aria condizionatasi accende automaticamente e viene attivato il modo "Recirculation" (ricircolo). MAX
A/C

CARATTERISTICHE DELLA VETTURA
91
1
B700A02A-ATT
OGK016700
COMANDI PER IL RISCALDAMENTO
B690A02S-ATT
OGK046038
Posizionate il selettore di imissione aria nella posizione "FRESH (
)" ed
il comando di distribuzione dell'aria nella posizione "FLOOR (
)".
Per aumentare ulteriormente la rapidità di riscaldamento il selettore deve essere posizionato su "RECIRC (
)".
Se i vetri sono appannati spostate il selettore dell'aria sulla posizione "DEF" (disappannatore) (Il condizionatore dell'aria si inserisce automaticamentee passa in mode "Fresh".) Per aumentare la temperatura del riscaldamento, spostate il comando per la regolazione della temperatura sulla posizione "Caldo".
NOTA:
o L’interruttore di controllo
dell’entrata aria passa al modo "
" quando si gira su "ON" il
blocchetto d’avviamento con il modo MAX A/C (ARIA CONDIZIONATA MAX) selezionato.
o Passando dal modo MAX A/C (ARIA CONDIZIONATA MAX) adun altro, l’aria condizionata el’interruttore di controllo dell’entrata aria vengono impostati come illustrato nella ta-bella seguente.
* L’aria condizionata o l’interruttore di controllo dell’entrata aria ritornanoall’impostazione originaria.
A/C
ON
ON o OFF * ON o OFF *
ONON Comando presa
d'aria esterna
o *
RISCALDAMENTO "BI- LEVEL" (DUPLICE FLUSSOD'ARIA)
La vostra Hyundai è fornita di un sistema di riscaldamento a duplice flusso d'ariacon il quale è possibile ottenere, contempora-neamente, aria fresca proveniente dalle bocchette sulcruscotto ed aria calda dal pavimento dell'auto:
o Posizionate il comando per l'immissione nella posizione "FRESH (
)".
o Posizionate il comando per la distribuzione dell'aria nella posizone "BI-LEVEL (
)".

1CARATTERISTICHE DELLA VETTURA

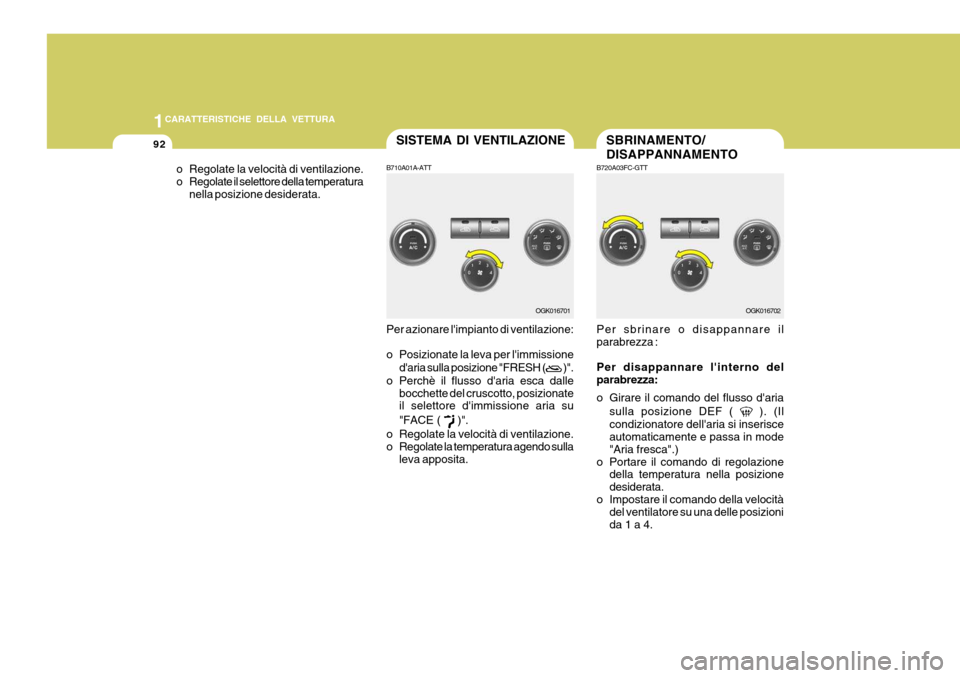

92SISTEMA DI VENTILAZIONE
B710A01A-ATT Per azionare l'impianto di ventilazione:
o Posizionate la leva per l'immissione d'aria sulla posizione "FRESH (
)".
o Perchè il flusso d'aria esca dalle bocchette del cruscotto, posizionate il selettore d'immissione aria su "FACE (
)".
o Regolate la velocità di ventilazione.
o Regolate la temperatura agendo sulla leva apposita.
SBRINAMENTO/ DISAPPANNAMENTO
B720A03FC-GTT Per sbrinare o disappannare il parabrezza : Per disappannare l'interno del parabrezza:
o Girare il comando del flusso d'aria
sulla posizione DEF (
). (Il
condizionatore dell'aria si inserisce automaticamente e passa in mode "Aria fresca".)
o Portare il comando di regolazione della temperatura nella posizionedesiderata.
o Impostare il comando della velocità del ventilatore su una delle posizionida 1 a 4.
OGK016701
OGK016702
o Regolate la velocità di ventilazione.
o Regolate il selettore della temperatura
nella posizione desiderata.

CARATTERISTICHE DELLA VETTURA
93
1
Per sbrinare il parabrezza o rimuovere l'umidità depositata sul suo esterno:
o Girare il comando del flusso d'ariasulla posizione DEF (
). (Il
condizionatore dell' aria si inserisce automaticamente e passa in mode"Aria fresca".)
o Spostare il comando di regolazione
della temperatura sulla posizione perottenere aria calda.
o Impostare la velocità del ventilatore
sulla posizione 3 oppure 4. NOTA: Quando l'aria condizionata viene azionata di continuo nella posizione pavimento-parabrezza (
) o nella
posizione parabrezza (
), lo sbalzo
di temperatura potrebbe causare l'appannamento del parabrezza. Aquesto punto, portare il controllo del flusso d'aria nella posizione viso (
)

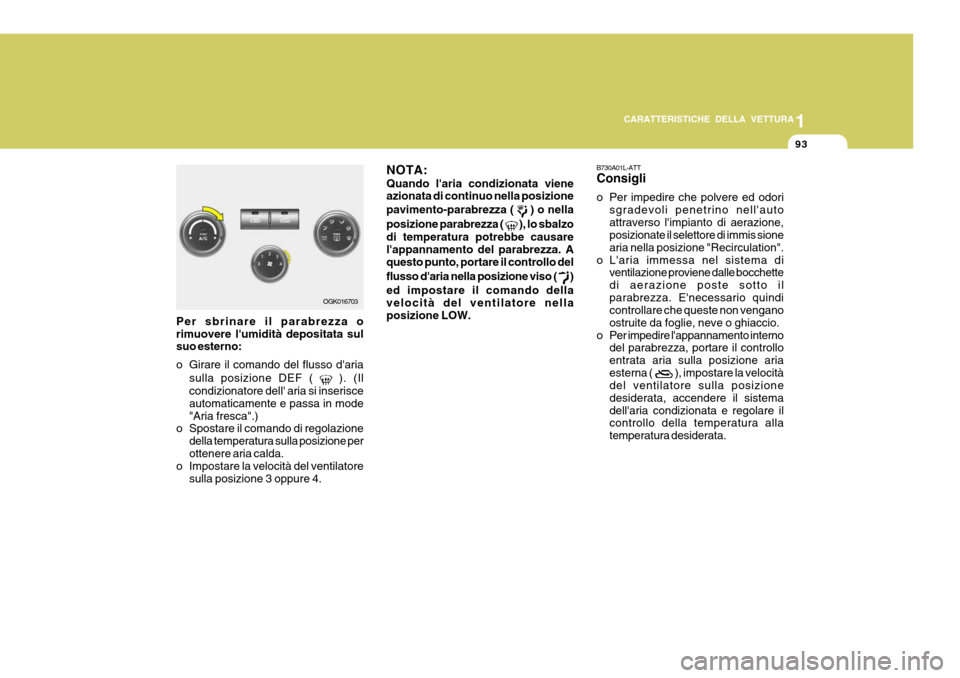

ed impostare il comando della velocità del ventilatore nellaposizione LOW. B730A01L-ATT Consigli
o Per impedire che polvere ed odori
sgradevoli penetrino nell'auto attraverso l'impianto di aerazione, posizionate il selettore di immis sione aria nella posizione "Recirculation".
o L'aria immessa nel sistema di ventilazione proviene dalle bocchettedi aerazione poste sotto ilparabrezza. E'necessario quindi controllare che queste non vengano ostruite da foglie, neve o ghiaccio.
o Per impedire l'appannamento interno del parabrezza, portare il controlloentrata aria sulla posizione ariaesterna (
), impostare la velocità
del ventilatore sulla posizione desiderata, accendere il sistemadell'aria condizionata e regolare il controllo della temperatura alla temperatura desiderata.
OGK016703

1CARATTERISTICHE DELLA VETTURA

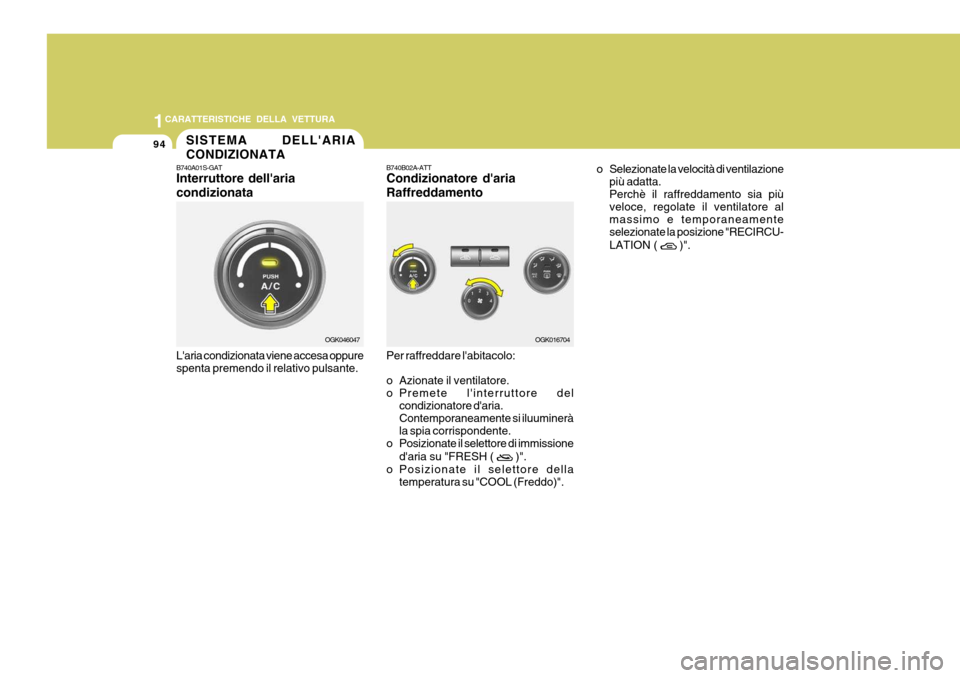

94SISTEMA DELL'ARIA CONDIZIONATA
B740A01S-GAT Interruttore dell'aria condizionata L'aria condizionata viene accesa oppure spenta premendo il relativo pulsante. B740B02A-ATT Condizionatore d'aria Raffreddamento Per raffreddare l'abitacolo:
o Azionate il ventilatore.
o Premete l'interruttore del
condizionatore d'aria. Contemporaneamente si iluuminerà la spia corrispondente.
o Posizionate il selettore di immissione
d'aria su "FRESH (
)".
o Posizionate il selettore della temperatura su "COOL (Freddo)". o Selezionate la velocità di ventilazione
più adatta. Perchè il raffreddamento sia più veloce, regolate il ventilatore al massimo e temporaneamenteselezionate la posizione "RECIRCU- LATION (
)".
OGK046047 OGK016704
