2007 BMW MOTORRAD K 1200 R Manual de instrucciones (in Spanish)

Bajo el asiento1Abertura de llenado de acei-
te de motor ( 105)
2 Herramientas de a bordo
( 102)
3 Soporte para casco ( 71)
215zSinopsis

Conjunto del puño
izquierdo1Manejo del cuentakilóme-
tros ( 51), Manejo del
ordenador de a bordo
EO
( 54)
2 Manejo del ASC
EO
( 62)
3 Manejo del Electronic
Suspension Adjustment
EO
( 67)
4 Bocina
5 Intermitente izquierdo
( 59), Intermitentes de
advertencia ( 60)
6 Luces de carretera y ráfagas
( 58)
216zSinopsis

Conjunto del puño
derecho1Interruptor de parada de
emergencia ( 61)
2 Tecla de arranque ( 78)
3 Calefacción de puños
EO
( 62)
4 Intermitente derecho
( 59), Intermitentes de
advertencia ( 60)
5 Intermitentes desconecta-
dos. ( 60), Intermitentes
de advertencia desconecta-
dos ( 61)
217zSinopsis

Cuadro de
instrumentos1Velocímetro
2 Cuentarrevoluciones
3 Testigos de control ( 22)
4 Pantalla multifunción
( 22)
5 Testigo de control de la
alarma antirrobo (equipo
opcional) y sensor de ilumi-
nación de los instrumentos
6 Seleccionar el indicador
( 51)
Poner a cero el cuentakiló-
metros parcial ( 52)
Ajustar el reloj ( 50)
La iluminación del cuadro
de instrumentos está do-
tada de un sistema de conmuta-
ción automático de día y noche.
218zSinopsis

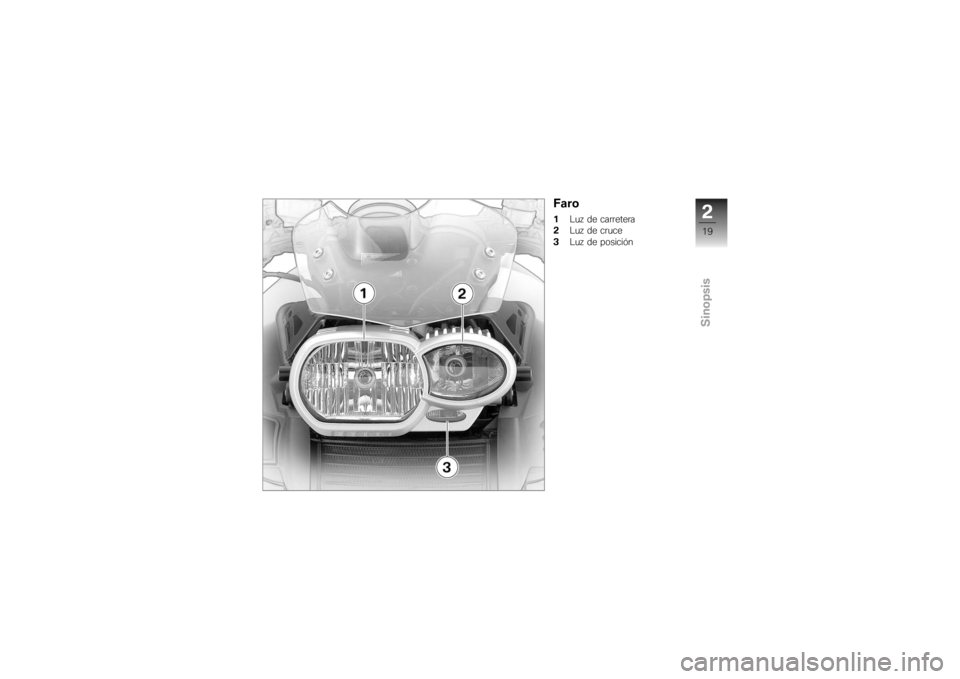

Faro1Luz de carretera
2 Luz de cruce
3 Luz de posición
219zSinopsis

220zSinopsis

Indicadores
Indicadores
Indicaciones estándar................ 22
Indicaciones con ordenador de a bor-
do
EO
................................. 24
Indicaciones con control de la pre-
sión de inflado de los neumáticos
RDCEO
.............................. 24
Indicadores de advertencia están-
dar................................... 24
Indicadores de advertencia del orde-
nador de a bordo
EO
................. 31
Indicadores de advertencia del
ABS
EO
.............................. 33
Indicadores de advertencia de
ASC
EO
.............................. 36
Indicadores de advertencia del
RDC
EO
.............................. 39
Indicadores de advertencia de la alar-
ma antirrobo (DWA)
EO
............... 43
321zIndicadores

Indicaciones estándarPantalla multifunción1Reloj ( 50)
2 Marcha ( 22)
3 Temperatura del líquido re-
frigerante ( 22)
4 Cuentakilómetros ( 51)
5 Nivel de combustible
( 22)
Testigos de control1Intermitente izquierdo
2 Luz de carretera
3 Ralentí
4 Intermitente derechoNivel de combustible
Los segmentos situados
debajo del símbolo del sur-
tidor de gasolina indican la canti-
dad de combustible restante.
Después de repostar se mues-
tra durante un breve período de
tiempo todavía el nivel de llena-
do anterior antes de actualizar la
indicación.
Marcha
Se muestra la marcha en-
granada, o bien
Npara ra-
lentí.
Si no hay ninguna marcha
engranada, se ilumina adi-
cionalmente el testigo de control
para punto muerto.
Temperatura del líquido
refrigerante
Los segmentos debajo del
símbolo de temperatura
indican el nivel de la temperatura
del líquido refrigerante.
322zIndicadores
