2007 BMW MOTORRAD K 1200 R Manual de instrucciones (in Spanish)

3 Destornillador pequeñoDesmontar y montar los crista-
les de los intermitentes
4 Llave de boca con
entrecaras 14 Ajustar el brazo del espejoJuego de herramientas de
a bordo de servicioPara trabajos de gran enverga-
dura, su Concesionario BMW
Motorrad le ofrece el juego de
herramientas de a bordo de ser-
vicio.
Para obtener más información
sobre la realización de estos
trabajos, consulte el manual de
reparaciones de su vehículo en
DVD/CD-ROM que también pue-
de adquirir en su Concesionario

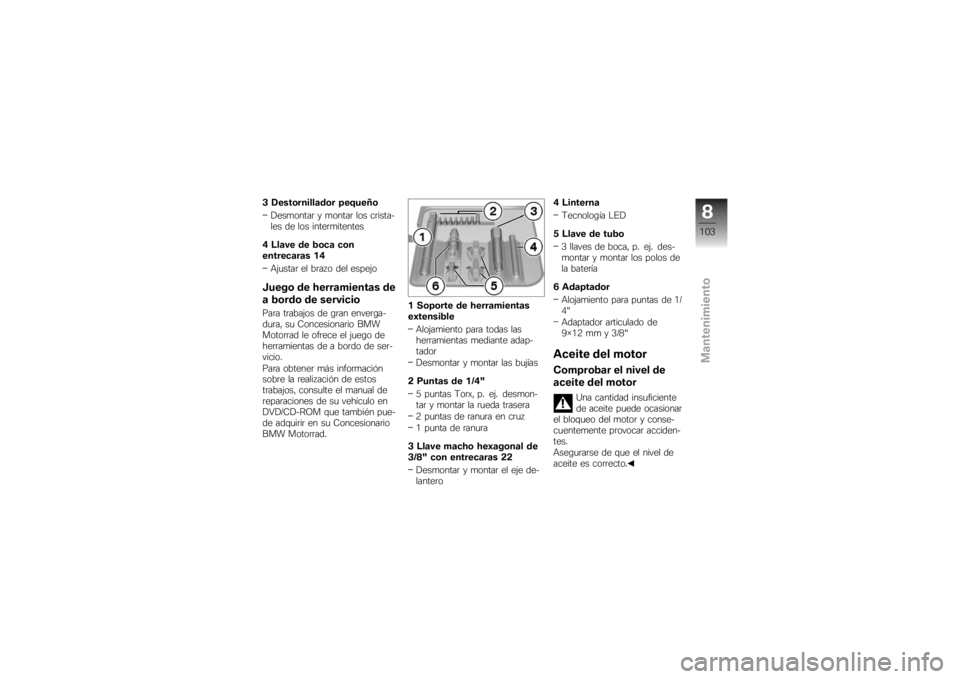

BMW Motorrad. 1 Soporte de herramientas
extensible
Alojamiento para todas las
herramientas mediante adap-
tador
Desmontar y montar las bujías
2 Puntas de 1/4" 5 puntas Torx, p. ej. desmon-
tar y montar la rueda trasera
2 puntas de ranura en cruz
1 punta de ranura
3 Llave macho hexagonal de
3/8" con entrecaras 22 Desmontar y montar el eje de-
lantero 4 Linterna
Tecnología LED
5 Llave de tubo 3 llaves de boca, p. ej. des-
montar y montar los polos de
la batería
6 Adaptador Alojamiento para puntas de 1/
4"
Adaptador articulado de
9×12 mm y 3/8"

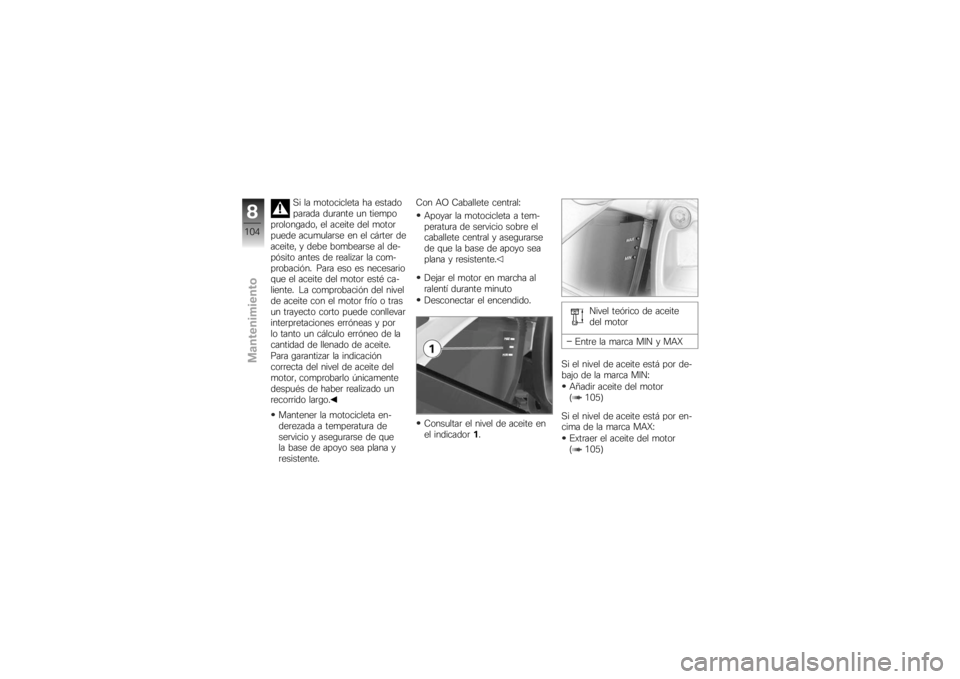

Aceite del motorComprobar el nivel de
aceite del motor
Una cantidad insuficiente
de aceite puede ocasionar
el bloqueo del motor y conse-
cuentemente provocar acciden-
tes.
Asegurarse de que el nivel de
aceite es correcto.
8103zMantenimiento

Si la motocicleta ha estado
parada durante un tiempo
prolongado, el aceite del motor
puede acumularse en el cárter de
aceite, y debe bombearse al de-
pósito antes de realizar la com-
probación. Para eso es necesario
que el aceite del motor esté ca-
liente. La comprobación del nivel
de aceite con el motor frío o tras
un trayecto corto puede conllevar
interpretaciones erróneas y por
lo tanto un cálculo erróneo de la
cantidad de llenado de aceite.
Para garantizar la indicación
correcta del nivel de aceite del
motor, comprobarlo únicamente
después de haber realizado un
recorrido largo.
Mantener la motocicleta en-
derezada a temperatura de
servicio y asegurarse de que
la base de apoyo sea plana y
resistente. Con AO Caballete central:
Apoyar la motocicleta a tem-
peratura de servicio sobre el
caballete central y asegurarse
de que la base de apoyo sea
plana y resistente.
Dejar el motor en marcha al
ralentí durante minuto
Desconectar el encendido.
Consultar el nivel de aceite en
el indicador 1. Nivel teórico de aceite
del motor
Entre la marca MIN y MAX
Si el nivel de aceite está por de-
bajo de la marca MIN: Añadir aceite del motor
( 105)
Si el nivel de aceite está por en-
cima de la marca MAX: Extraer el aceite del motor
( 105)
8104zMantenimiento

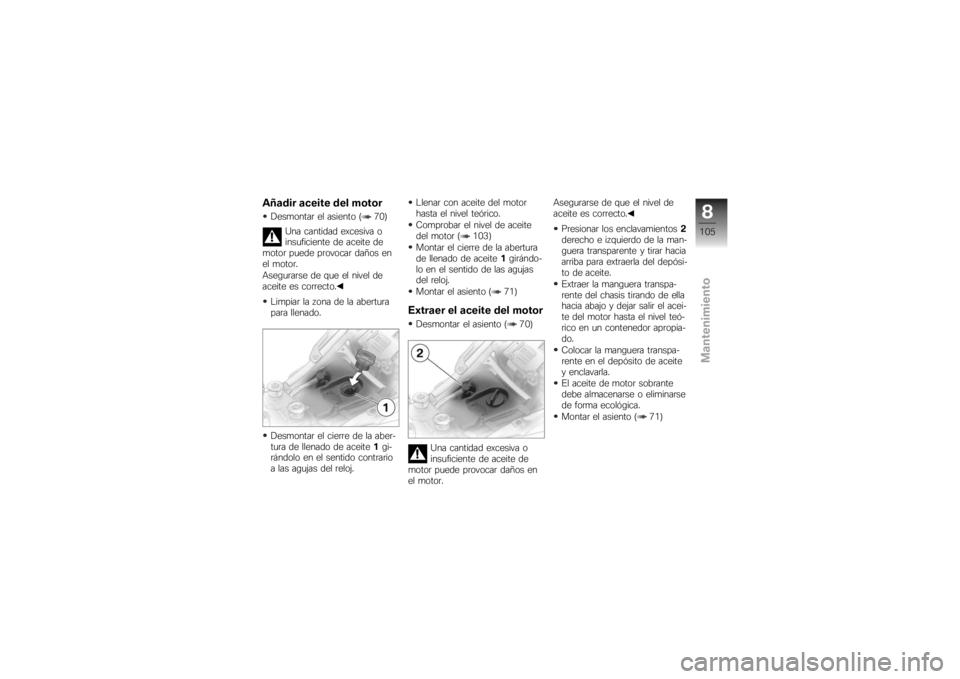

Añadir aceite del motorDesmontar el asiento ( 70)Una cantidad excesiva o
insuficiente de aceite de
motor puede provocar daños en
el motor.
Asegurarse de que el nivel de
aceite es correcto.
Limpiar la zona de la abertura
para llenado.
Desmontar el cierre de la aber-
tura de llenado de aceite 1gi-
rándolo en el sentido contrario
a las agujas del reloj. Llenar con aceite del motor
hasta el nivel teórico.
Comprobar el nivel de aceite
del motor ( 103)
Montar el cierre de la abertura
de llenado de aceite
1girándo-
lo en el sentido de las agujas
del reloj.
Montar el asiento ( 71)
Extraer el aceite del motorDesmontar el asiento ( 70)
Una cantidad excesiva o
insuficiente de aceite de
motor puede provocar daños en
el motor. Asegurarse de que el nivel de
aceite es correcto.
Presionar los enclavamientos 2
derecho e izquierdo de la man-
guera transparente y tirar hacia
arriba para extraerla del depósi-
to de aceite.
Extraer la manguera transpa-
rente del chasis tirando de ella
hacia abajo y dejar salir el acei-
te del motor hasta el nivel teó-
rico en un contenedor apropia-
do.
Colocar la manguera transpa-
rente en el depósito de aceite
y enclavarla.
El aceite de motor sobrante
debe almacenarse o eliminarse
de forma ecológica.
Montar el asiento ( 71)
8105zMantenimiento

Sistema de frenos
generalSeguridad de manejoEl funcionamiento correcto del
sistema de frenos es requisito
indispensable para la seguridad
de circulación de la motocicleta.
No circule si tiene dudas sobre
la seguridad funcional del equipo
de frenos.
En este caso, haga revisar el sis-
tema de frenos en un taller espe-
cializado, preferiblemente en un
Concesionario BMW Motorrad.Los trabajos inadecuados
ponen en peligro la seguri-
dad de funcionamiento del siste-
ma de frenos.
Todos los trabajos que se reali-
cen en el sistema de frenos de-
ben ser llevados a cabo en un
taller especializado, a ser posi-
ble en un Concesionario BMW
Motorrad.

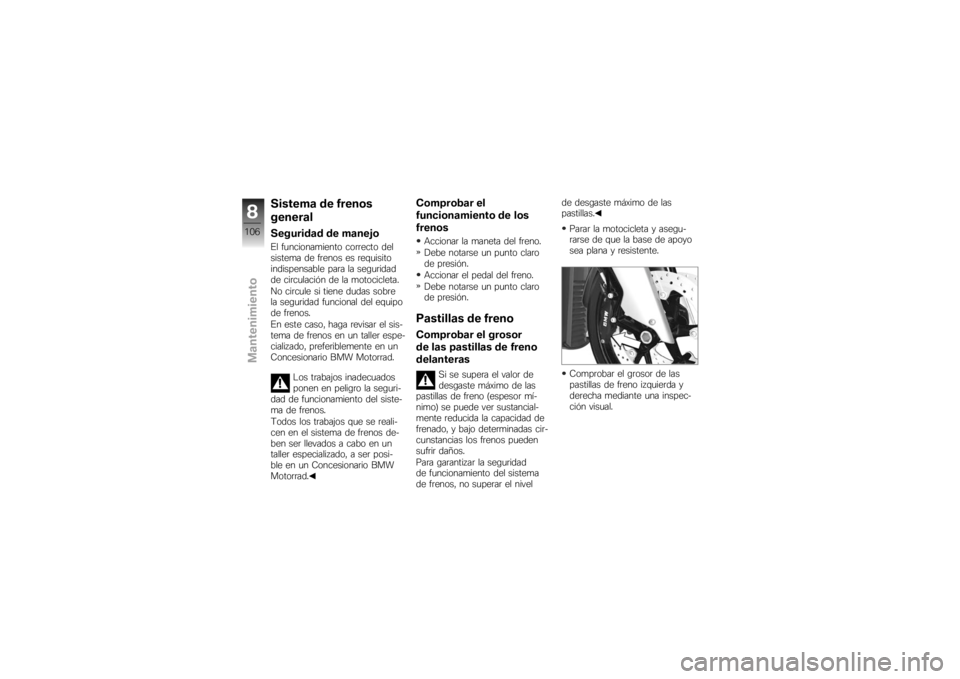

Comprobar el
funcionamiento de los
frenosAccionar la maneta del freno.
Debe notarse un punto claro
de presión.
Accionar el pedal del freno.
Debe notarse un punto claro
de presión.Pastillas de frenoComprobar el grosor
de las pastillas de freno
delanteras
Si se supera el valor de
desgaste máximo de las
pastillas de freno (espesor mí-
nimo) se puede ver sustancial-
mente reducida la capacidad de
frenado, y bajo determinadas cir-
cunstancias los frenos pueden
sufrir daños.
Para garantizar la seguridad
de funcionamiento del sistema
de frenos, no superar el nivel de desgaste máximo de las
pastillas.
Parar la motocicleta y asegu-
rarse de que la base de apoyo
sea plana y resistente.
Comprobar el grosor de las
pastillas de freno izquierda y
derecha mediante una inspec-
ción visual.
8106zMantenimiento

Límite de desgaste de la
pastilla de freno delante-
ro
mín. 1 mm (Solo forro de
fricción sin placa portante)
Las marcas de desgaste (ra-
nuras) deben ser claramente
visibles.
Si no se aprecia con claridad la
marca de desgaste: Acudir cuanto antes a un taller
especializado, preferiblemen-
te a un Concesionario BMW Motorrad, para cambiar las pas-
tillas de freno.

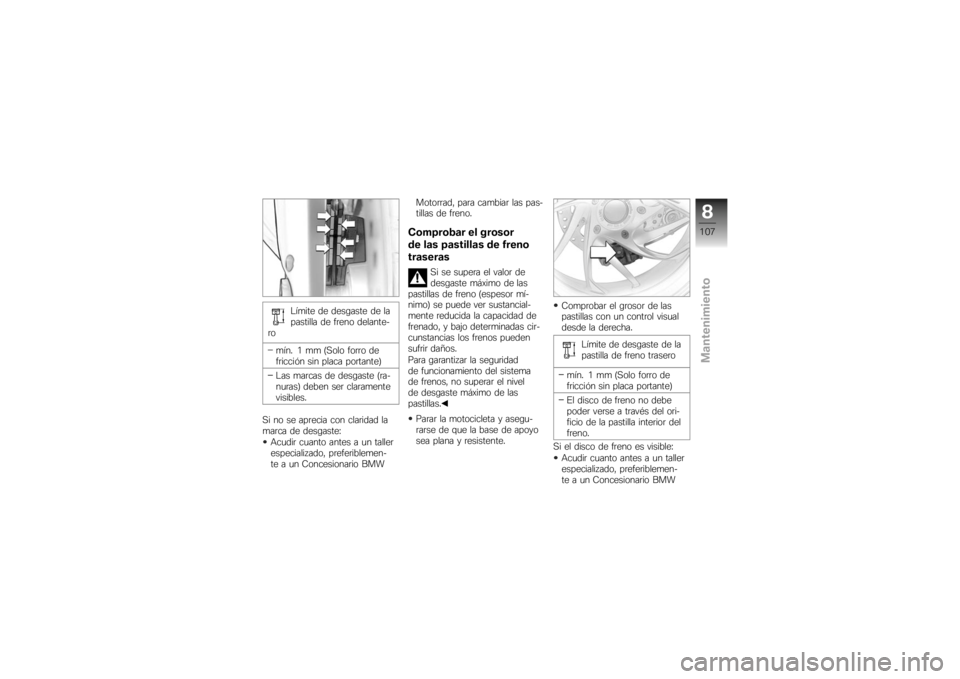

Comprobar el grosor
de las pastillas de freno
traseras
Si se supera el valor de
desgaste máximo de las
pastillas de freno (espesor mí-
nimo) se puede ver sustancial-
mente reducida la capacidad de
frenado, y bajo determinadas cir-
cunstancias los frenos pueden
sufrir daños.
Para garantizar la seguridad
de funcionamiento del sistema
de frenos, no superar el nivel
de desgaste máximo de las
pastillas.
Parar la motocicleta y asegu-
rarse de que la base de apoyo
sea plana y resistente. Comprobar el grosor de las
pastillas con un control visual
desde la derecha.
Límite de desgaste de la
pastilla de freno trasero
mín. 1 mm (Solo forro de
fricción sin placa portante)
El disco de freno no debe
poder verse a través del ori-
ficio de la pastilla interior del
freno.
Si el disco de freno es visible: Acudir cuanto antes a un taller
especializado, preferiblemen-
te a un Concesionario BMW
8107zMantenimiento

Motorrad, para cambiar las pas-

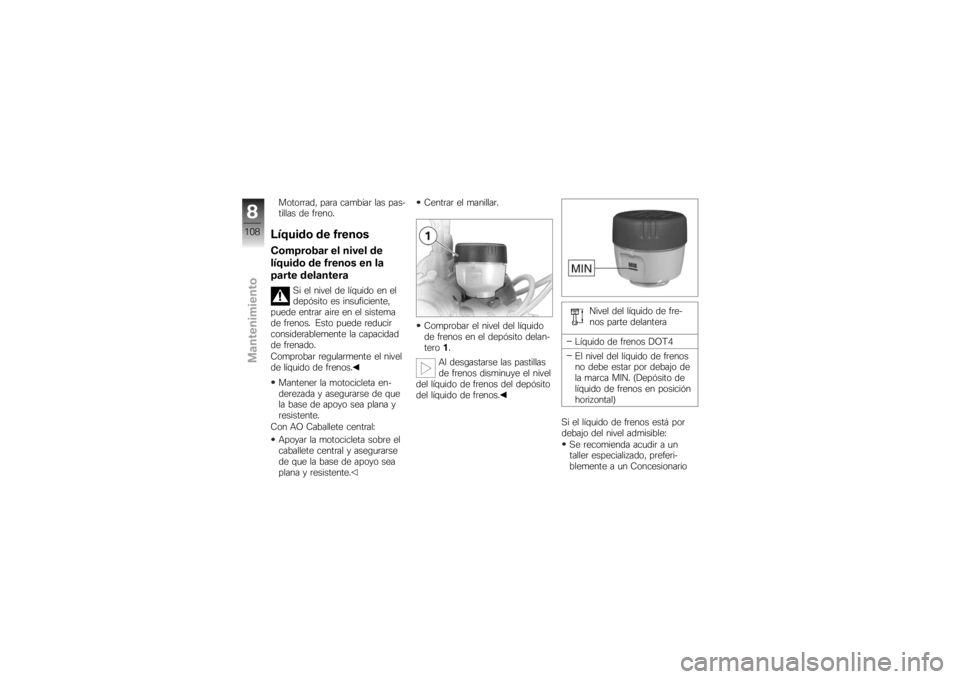

tillas de freno.Líquido de frenosComprobar el nivel de
líquido de frenos en la
parte delantera
Si el nivel de líquido en el
depósito es insuficiente,
puede entrar aire en el sistema
de frenos. Esto puede reducir
considerablemente la capacidad
de frenado.
Comprobar regularmente el nivel
de líquido de frenos.
Mantener la motocicleta en-
derezada y asegurarse de que
la base de apoyo sea plana y
resistente.
Con AO Caballete central:
Apoyar la motocicleta sobre el
caballete central y asegurarse
de que la base de apoyo sea
plana y resistente. Centrar el manillar.
Comprobar el nivel del líquido
de frenos en el depósito delan-
tero
1.
Al desgastarse las pastillas
de frenos disminuye el nivel
del líquido de frenos del depósito
del líquido de frenos. Nivel del líquido de fre-
nos parte delantera
Líquido de frenos DOT4
El nivel del líquido de frenos
no debe estar por debajo de
la marca MIN. (Depósito de
líquido de frenos en posición
horizontal)
Si el líquido de frenos está por
debajo del nivel admisible: Se recomienda acudir a un
taller especializado, preferi-
blemente a un Concesionario
8108zMantenimiento

BMW Motorrad, para eliminar la

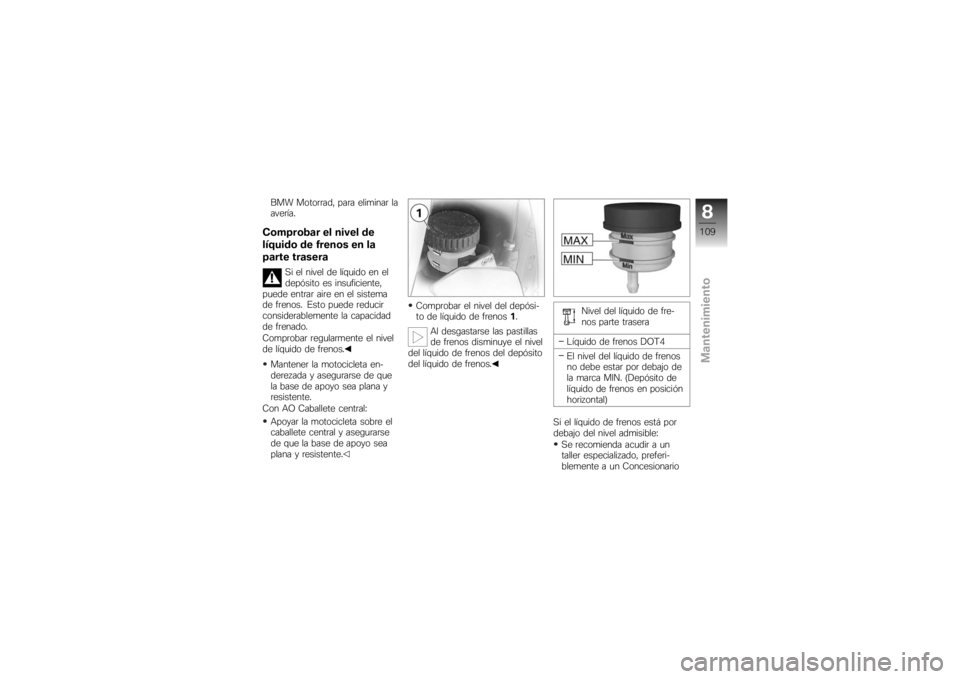

avería.Comprobar el nivel de
líquido de frenos en la
parte trasera
Si el nivel de líquido en el
depósito es insuficiente,
puede entrar aire en el sistema
de frenos. Esto puede reducir
considerablemente la capacidad
de frenado.
Comprobar regularmente el nivel
de líquido de frenos.
Mantener la motocicleta en-
derezada y asegurarse de que
la base de apoyo sea plana y
resistente.
Con AO Caballete central:
Apoyar la motocicleta sobre el
caballete central y asegurarse
de que la base de apoyo sea
plana y resistente. Comprobar el nivel del depósi-
to de líquido de frenos
1.
Al desgastarse las pastillas
de frenos disminuye el nivel
del líquido de frenos del depósito
del líquido de frenos. Nivel del líquido de fre-
nos parte trasera
Líquido de frenos DOT4
El nivel del líquido de frenos
no debe estar por debajo de
la marca MIN. (Depósito de
líquido de frenos en posición
horizontal)
Si el líquido de frenos está por
debajo del nivel admisible: Se recomienda acudir a un
taller especializado, preferi-
blemente a un Concesionario
8109zMantenimiento

BMW Motorrad, para eliminar la
avería.EmbragueComprobar el
funcionamiento del
embragueAccionar la maneta del embra-
gue.
Debe notarse un punto claro
de presión.
Si no se nota un punto de pre-
sión evidente:
Se recomienda acudir a un
taller especializado, preferi-
blemente a un Concesionario
BMW Motorrad, para que com-

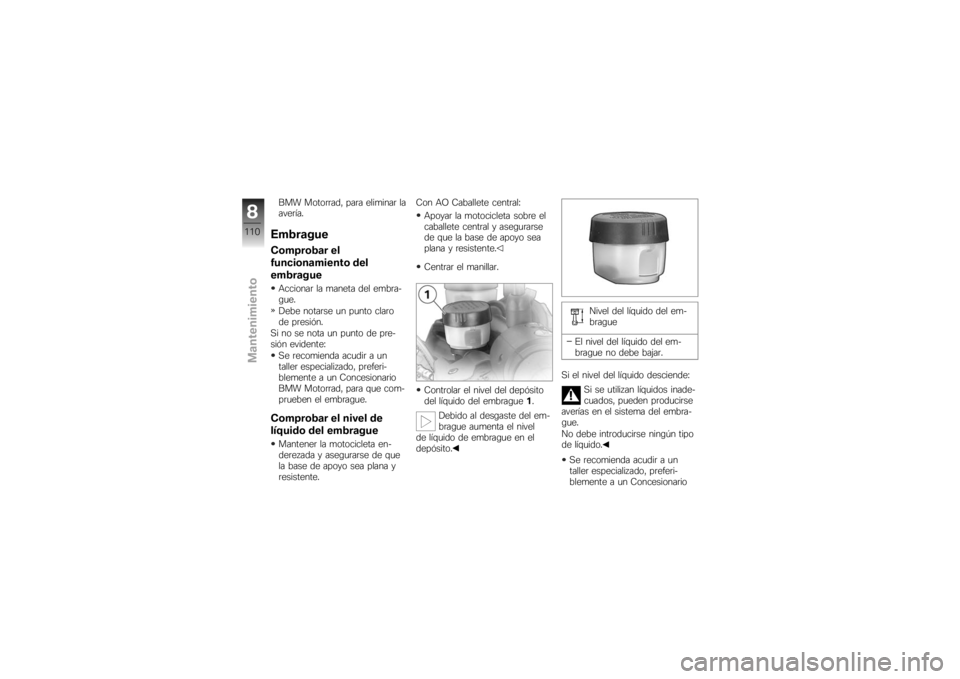

prueben el embrague.Comprobar el nivel de
líquido del embragueMantener la motocicleta en-
derezada y asegurarse de que
la base de apoyo sea plana y
resistente. Con AO Caballete central:
Apoyar la motocicleta sobre el
caballete central y asegurarse
de que la base de apoyo sea
plana y resistente.
Centrar el manillar.
Controlar el nivel del depósito
del líquido del embrague 1.
Debido al desgaste del em-
brague aumenta el nivel
de líquido de embrague en el
depósito. Nivel del líquido del em-
brague
El nivel del líquido del em-
brague no debe bajar.
Si el nivel del líquido desciende: Si se utilizan líquidos inade-
cuados, pueden producirse
averías en el sistema del embra-
gue.
No debe introducirse ningún tipo
de líquido.
Se recomienda acudir a un
taller especializado, preferi-
blemente a un Concesionario
8110zMantenimiento
