Page 137 of 190

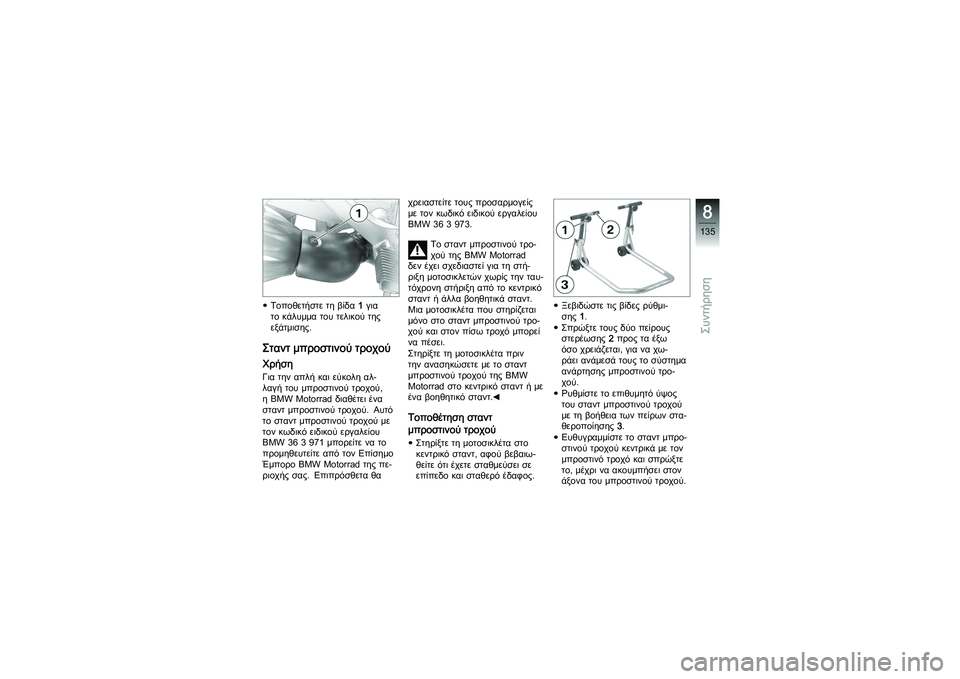

Τοποθετήστε τη βίδα1για
το κάλυμμα του τελικού της
εξάτμισης.Σταντ μπροστινού τροχούΧρήσηΓια την απλή και εύκολη αλ-
λαγή του μπροστινού τροχού,
ηBMWMotorradδιαθέτειένα
σταντ μπροστινού τροχού. Αυτό
τοσταντμπροστινούτροχούμε
τον κωδικό ειδικού εργαλείου
BMW 36 3 971 μπορείτε να το
προμηθευτείτε από τον Επίσημο
Έμπορο BMW Motorrad της πε-
ριοχής σας. Επιπρόσθετα θα χρειαστείτε του
ςπροσαρμογείς
με τον κωδικό ειδικού εργαλείου
BMW 36 3 973.
Το σταντ μπροστινού τρο-
χού της BMW Motorrad
δεν έχει σχεδιαστεί για τη στή-
ριξη μοτοσικλετών χωρίς την ταυ-
τόχρονηστήριξηαπότοκεντρικό
σταντ ή άλλα βοηθητικά σταντ.
Μια μοτοσικλέτα που στηρίζεται
μόνο στο σταντ μπροστινού τρο-
χού και στον πίσω τροχό μπορεί
να πέσει.
Στηρίξτε τη μοτοσικλέτα πριν
την ανασηκώσετε με το σταντ
μπροστινού τροχού της BMW
Motorradστοκεντρικόσταντήμε
ένα βοηθητικό σταντ.
Τοποθέτηση σταντ
μπροστινού τροχούΣτηρίξτε τη μοτοσικλέτα στο
κεντρικό σταντ, αφού βεβαιω-
θείτεότιέχετεσταθμεύσεισε
επίπεδο και σταθερό έδαφος. Ξεβιδώστε τις βίδες ρύθμι-
σης
1.
Σπρώξτε τους δύο πείρους
στερέωσης 2προς τα έξω
όσοχρειάζεται,γιαναχω-
ράει ανάμεσά τους το σύστημα
ανάρτησης μπροστινού τρο-
χού.
Ρυθμίστε το επιθυμητό ύψος
του σταντ μπροστινού τροχού
με τη βοήθεια των πείρων στα-
θεροποίησης 3.
Ευθυγραμμίστε το σταντ μπρο-
στινού τροχού κεντρικά με τον
μπροστινό τροχό και σπρώξτε
το, μέχρι να ακουμπήσει στον
άξονα του μπροστινού τροχού.
8135zΣυντήρηση
Page 138 of 190

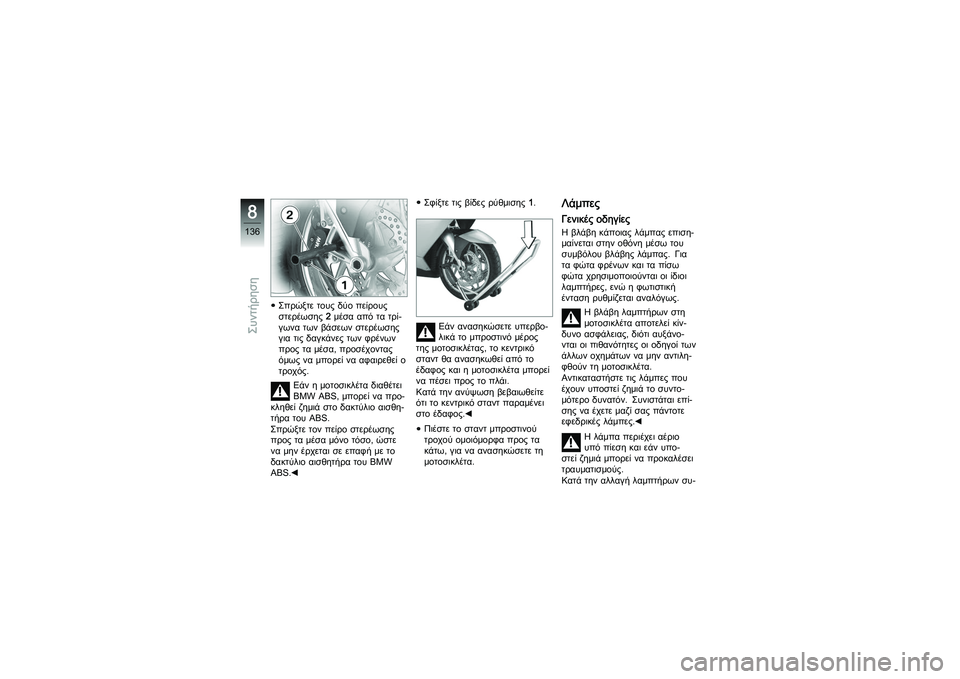

Σπρώξτε τους δύο πείρους
στερέωσης2μέσα από τα τρί-
γωνα των βάσεων στερέωσης
για τις δαγκάνες των φρένων
προς τα μέσα, προσέχοντας
όμως να μπορεί να αφαιρεθεί ο
τροχός.
Εάν η μοτοσικλέτα διαθέτει
BMW ABS, μπορεί να προ-
κληθεί ζημιά στο δακτύλιο αισθη-
τήρα του ABS.
Σπρώξτε τον πείρο στερέωσης
προς τα μέσα μόνο τόσο, ώστε
να μην έρχεται σε επαφή με το
δακτύλιο αισθητήρα του BMW
ABS. Σφίξτε τις βίδες ρύθμισης
1.
Εάν ανασηκώσετε υπερβο-
λικά το μπροστινό μέρος
της μοτοσικλέτας, το κεντρικό
σταντ θα ανασηκωθεί από το
έδαφος και η μοτοσικλέτα μπορεί
να πέσει προς το πλάι.
Κατά την ανύψωση βεβαιωθείτε
ότιτοκεντρικόσταντπαραμένει
στο έδαφος.
Πιέστε το σταντ μπροστινού
τροχού ομοιόμορφα προς τα
κάτω, για να ανασηκώσετε τη
μοτοσικλέτα.
ΛάμπεςΓενικές οδηγίεςΗ βλάβη κάποιας λάμπας επιση-
μαίνεται στην οθόνη μέσω του
συμβόλου βλάβης λάμπας. Για
τα φώτα φρένων και τα πίσω
φώτα χρησιμοποιούνται οι ίδιοι
λαμπτήρες, ενώ η φωτιστική
ένταση ρυθμίζεται αναλόγως. Η βλάβη λαμπτήρων στη
μοτοσικλέτα αποτελεί κίν-
δυνο ασφάλειας, διότι αυξάνο-
νται οι πιθανότητες οι οδηγοί των
άλλωνοχημάτωνναμηναντιλη-
φθούν τη μοτοσικλέτα.
Αντικαταστήστε τις λάμπες που
έχουν υποστεί ζημιά το συντο-
μότερο δυνατόν. Συνιστάται επί-
σης να έχετε μαζί σας πάντοτε
εφεδρικές λάμπες.
Η λάμπα περιέχει αέριο
υπό πίεση και εάν υπο-
στεί ζημιά μπορεί να προκαλέσει
τραυματισμούς.
Κατά την αλλαγή λαμπτήρων συ-
8136zΣυντήρηση
Page 139 of 190

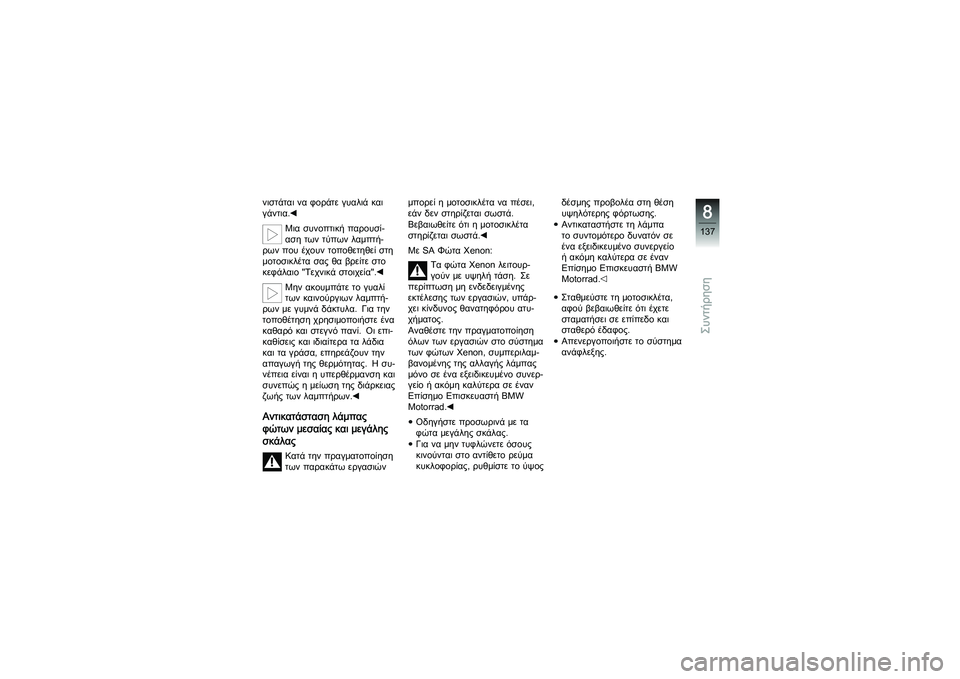

νιστάται να φοράτε γυαλιά και
γάντια.Μια συνοπτική παρουσί-
αση των τύπων λαμπτή-
ρων που έχουν τοποθετηθεί στη
μοτοσικλέτα σας θα βρείτε στο
κεφάλαιο "Tεχνικά στοιχεία".
Μην ακουμπάτε το γυαλί
των καινούργιων λαμπτή-
ρων με γυμνά δάκτυλα. Για την
τοποθέτηση χρησιμοποιήστε ένα
καθαρό και στεγνό πανί. Οι επι-
καθίσεις και ιδιαίτερα τα λάδια
και τα γράσα, επηρεάζουν την
απαγωγή της θερμότητας. Η συ-
νέπεια είναι η υπερθέρμανση και
συνεπώς η μείωση της διάρκειας
ζωής των λαμπτήρων.Αντικατάσταση λάμπας
φώτων μεσαίας και μεγάλης
σκάλας
Κατά την πραγματοποίηση
των παρακάτω εργασιών μπορεί η μοτοσικλέτα να πέσει,
εάν δεν στηρίζεται σωστά.
Βεβαιωθείτε ότι η μοτοσικλέτα
στηρίζεται σωστά.
Με SA Φώτα Xenon:
Τα φώτα Xenon λειτουρ-
γούν με υψηλή τάση. Σε
περίπτωση μη ενδεδειγμένης
εκτέλεσης των εργασιών, υπάρ-
χει κίνδυνος θανατηφόρου ατυ-
χήματος.
Αναθέστε την πρα γματοποίηση
όλων των εργασιών στο σύστημα
των φώτων Xenon, συμπεριλαμ-
βανομένης της αλλαγής λάμπας
μόνο σε ένα εξειδικευμένο συνερ-
γείο ή ακόμη καλύτερα σε έναν
Επίσημο Επισκευαστή BMW
Motorrad.
Οδηγήστε προσωρινά με τα
φώτα μεγάλης σκάλας.
Για να μην τυφλώνετε όσους
κινούνται στο αντίθετο ρεύμα
κυκλοφορίας, ρυθμίστε το ύψος δέσμης προβολέα στη θέση
υψηλότερης φόρτωσης.
Αντικαταστήστε τη λάμπα
το συντομότερο δυνατόν σε
ένα εξειδικευμένο συνεργείο
ήακόμηκαλύτερασεέναν
Επίσημο Επισκευαστή BMW
Motorrad.
Σταθμεύστε τη μοτοσικλέτα,
αφού βεβαιωθείτε ότι έχετε
σταματήσει σε επίπεδο και
σταθερό έδαφος.
Απενεργοποιήστε το σύστημα
ανάφλεξης.
8137zΣυντήρηση
Page 140 of 190

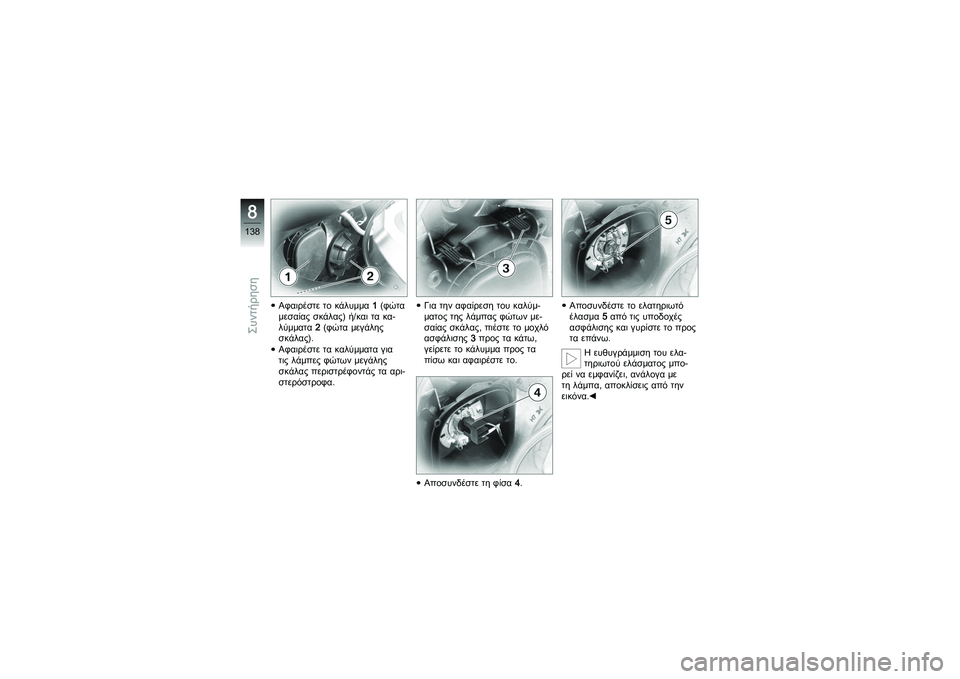

Αφαιρέστε το κάλυμμα1(φώτα
μεσαίας σκάλας) ή/και τα κα-
λύμματα 2(φώτα μεγάλης
σκάλας).
Αφαιρέστε τα καλύμματα για
τιςλάμπεςφώτωνμεγάλης
σκάλας περιστρέφοντάς τα αρι-
στερόστροφα. Για την αφαίρεση του καλύμ-
ματος της λάμπας φώτων με-
σαίας σκάλας, πιέστε το μοχλό
ασφάλισης
3προς τα κάτω,
γείρετε το κάλυμμα προς τα
πίσω και αφαιρέστε το.
Αποσυνδέστε τη φίσα 4. Αποσυνδέστε το ελατηριωτό
έλασμα
5από τις υποδοχές
ασφάλισης και γυρίστε το προς
τα επάνω.
Η ευθυγράμμιση του ελα-
τηριωτού ελάσματος μπο-
ρεί να εμφανίζει, ανάλογα με
τη λάμπα, αποκλίσεις από την
εικόνα.
8138zΣυντήρηση
Page 141 of 190

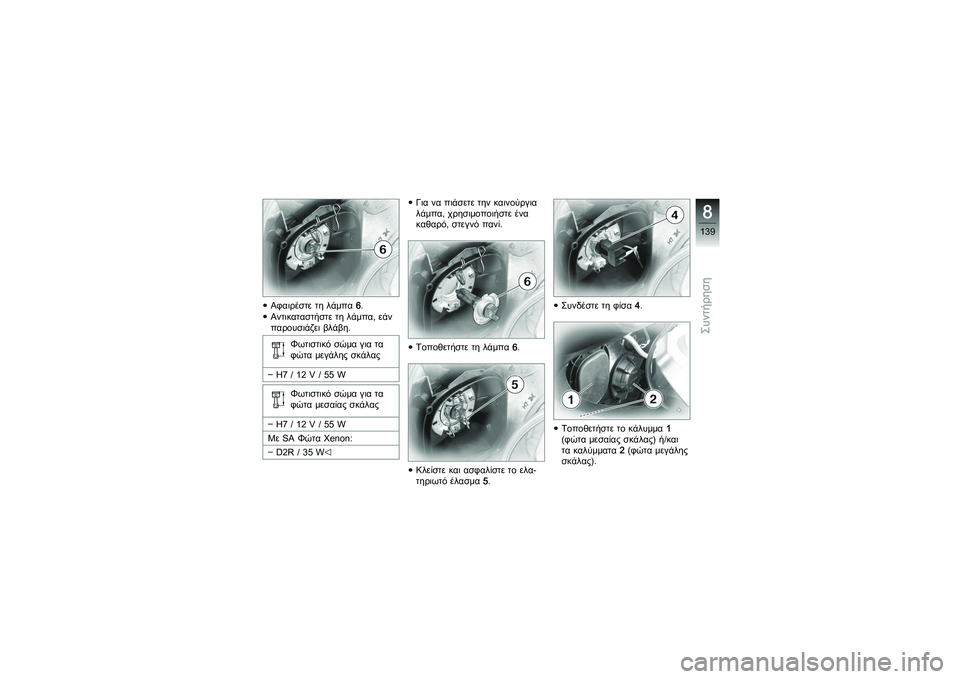

Αφαιρέστε τη λάμπα6.
Αντικαταστήστε τη λάμπα, εάν
παρουσιάζει βλάβη.
Φωτιστικό σώμα για τα
φώτα μεγάλης σκάλας
H7/12V/55W Φωτιστικό σώμα για τα
φώτα μεσαίας σκάλας
H7/12V/55W
Με SA Φώτα Xenon: D2R / 35 W Για να πιάσετε την καινούργια
λάμπα, χρησιμοποιήστε ένα
καθαρό, στεγνό πανί.
Τοποθετήστε τη λάμπα
6.
Κλείστε και ασφαλίστε το ελα-
τηριωτό έλασμα 5. Συνδέστε τη φίσα
4.
Τοποθετήστε το κάλυμμα 1
(φώτα μεσαίας σκάλας) ή/και
τα καλύμματα 2(φώτα μεγάλης
σκάλας).
8139zΣυντήρηση
Page 142 of 190
Αντικατάσταση λαμπτήρων
φώτων μικρής σκάλας
Κατά την πραγματοποίηση
των παρακάτω εργασιών
μπορεί η μοτοσικλέτα να πέσει,
εάν δεν στηρίζεται σωστά.
Βεβαιωθείτε ότι η μοτοσικλέτα
στηρίζεται σωστά.
Σταθμεύστε τη μοτοσικλέτα,
αφού βεβαιωθείτε ότι έχετε
σταματήσει σε επίπεδο και
σταθερό έδαφος.
Απενεργοποιήστε το σύστημα
ανάφλεξης. Φώτα μικρής σκάλας δεξιά:
αποσυνδέστε τη σύνδεση φί-
σας
1.
Φώτα μικρής σκάλας αριστερά:
αποσυνδέστε τη σύνδεση φί-
σας 2. Αφαιρέστε την υποδοχή της
λάμπας περιστρέφοντάς
την από το μοχλό
A
αριστερόστροφα.
Τραβήξτε τη λάμπα 3έξω από
την υποδοχή της λάμπας.
8140zΣυντήρηση
Page 143 of 190

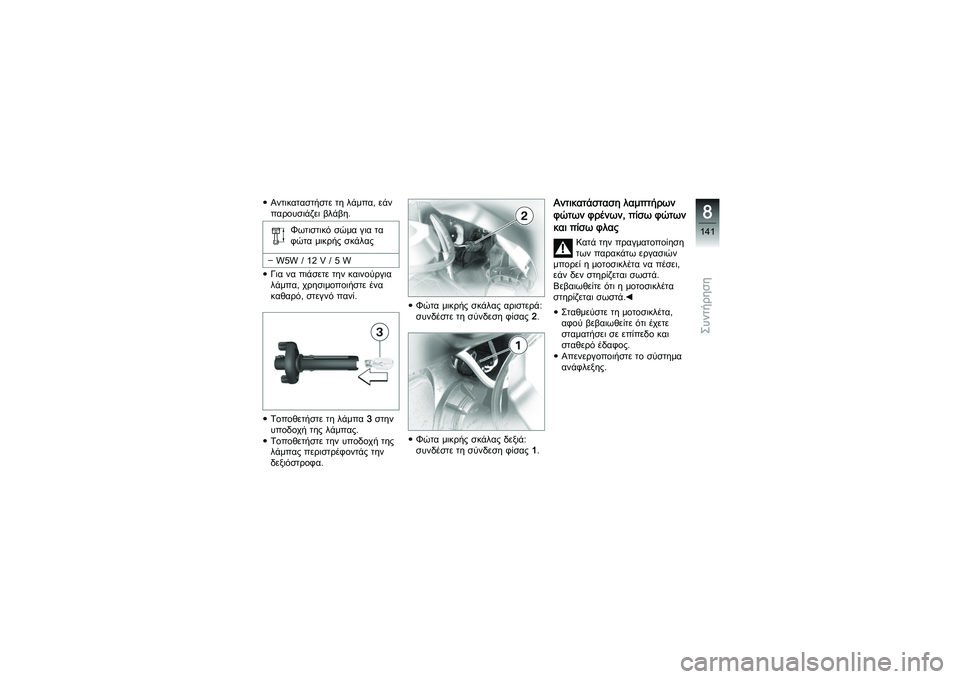

Αντικαταστήστε τη λάμπα, εάν
παρουσιάζει βλάβη.Φωτιστικό σώμα για τα
φώτα μικρής σκάλας
W5W / 12 V / 5 W
Για να πιάσετε την καινούργια
λάμπα, χρησιμοποιήστε ένα
καθαρό, στεγνό πανί.
Τοποθετήστε τη λάμπα 3στην
υποδοχή της λάμπας.
Τοποθετήστε την υποδοχή της
λάμπας περιστρέφοντάς την
δεξιόστροφα. Φώτα μικρής σκάλας αριστερά:
συνδέστε τη σύνδεση φίσας
2.
Φώτα μικρής σκάλας δεξιά:
συνδέστε τη σύνδεση φίσας 1.
Αντικατάσταση λαμπτήρων
φώτων φρένων, πίσω φώτων
και πίσω φλας
Κατά την πραγματοποίηση
των παρακάτω εργασιών
μπορεί η μοτοσικλέτα να πέσει,
εάν δεν στηρίζεται σωστά.
Βεβαιωθείτε ότι η μοτοσικλέτα
στηρίζεται σωστά.
Σταθμεύστε τη μοτοσικλέτα,
αφού βεβαιωθείτε ότι έχετε
σταματήσει σε επίπεδο και
σταθερό έδαφος.
Απενεργοποιήστε το σύστημα
ανάφλεξης.
8141zΣυντήρηση
Page 144 of 190
Αφαιρέστε τις βίδες1.
Τραβήξτε το κέλυφος της
λάμπας προς τα πίσω, έξω
από τα στηρίγματα.
Αφαιρέστε την υποδοχή της
λάμπας 2(λάμπα φλας)
ή/και 3(λάμπα φώτων φρένων / λάμπα πίσω
φώτων) περιστρέφοντάς
την αριστερόστροφα από το
κέλυφος της λάμπας.
Πιέστε τη λάμπα
4μέσα στην
υποδοχή 5και αφαιρέστε την
περιστρέφοντάς την αριστε-
ρόστροφα.
Αντικαταστήστε τη λάμπα, εάν
παρουσιάζει βλάβη.
Φωτιστικό σώμα για
τα πίσω φώτα / φώτα
φρένων
P21W/12V/21W Φωτιστικό σώμα για τα
φλας πίσω
P21W/12V/21W
Για να πιάσετε την καινούργια
λάμπα, χρησιμοποιήστε ένα
καθαρό, στεγνό πανί
Πιέστε τη λάμπα 4μέσα στην
υποδοχή 5και τοποθετήστε
την περιστρέφοντάς την δε-
ξιόστροφα
8142zΣυντήρηση
