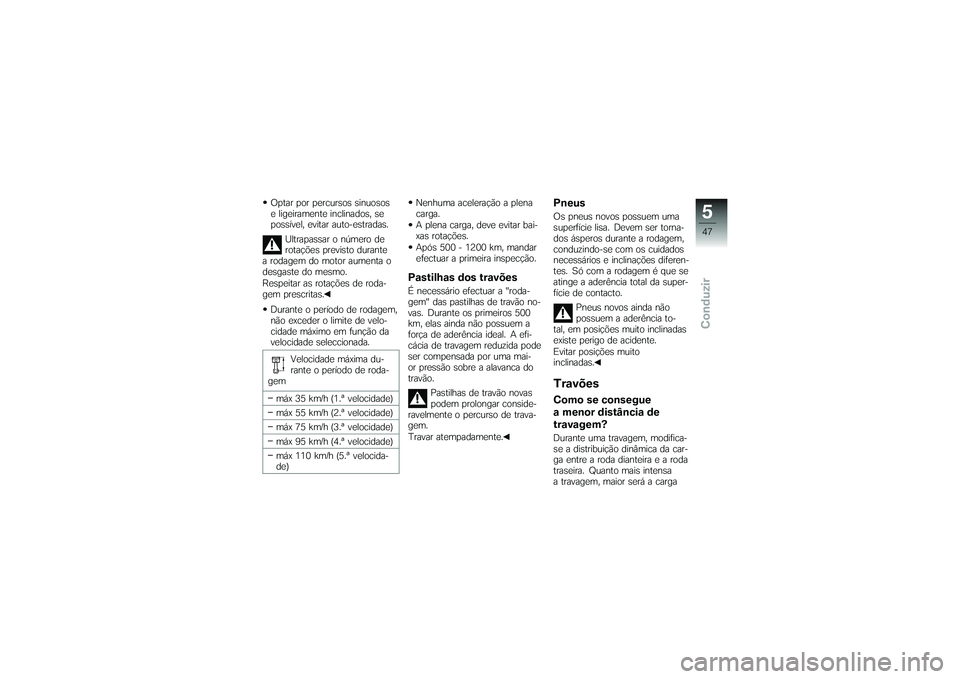

2007 BMW MOTORRAD G650 XMOTO Instrukcja obsługi (in Polish)

Optar por percursos sinuosos
e ligeiramente inclinados, se
possível, evitar auto-estradas.Ultrapassar o número de
rotações previsto durante
a rodagem do motor aumenta o
desgaste do mesmo.
Respeitar as rotações de roda-
gem prescritas.
Durante o período de rodagem,
não exceder o limite de velo-
cidade máximo em função da
velocidade seleccionada.
Velocidade máxima du-
rante o período de roda-
gem
máx 35 km/h (1.ª velocidade)
máx 55 km/h (2.ª velocidade)
máx 75 km/h (3.ª velocidade)
máx 95 km/h (4.ª velocidade)
máx 110 km/h (5.ª velocida-
de) Nenhuma aceleração a plena
carga.
A plena carga, deve evitar bai-
xas rotações.
Após 500 - 1200 km, mandar
efectuar a primeira inspecção.
Pastilhas dos travõesÉ necessário efectuar a "roda-
gem" das pastilhas de travão no-
vas. Durante os primeiros 500
km, elas ainda não possuem a
força de aderência ideal. A efi-
cácia de travagem reduzida pode
ser compensada por uma mai-
or pressão sobre a alavanca do
travão.
Pastilhas de travão novas
podem prolongar conside-
ravelmente o percurso de trava-
gem.
Travar atempadamente.
PneusOs pneus novos possuem uma
superfície lisa. Devem ser torna-
dos ásperos durante a rodagem,
conduzindo-se com os cuidados
necessários e inclinações diferen-
tes. Só com a rodagem é que se
atinge a aderência total da super-
fície de contacto.
Pneus novos ainda não
possuem a aderência to-
tal, em posições muito inclinadas
existe perigo de acidente.
Evitar posições muito
inclinadas.TravõesComo se consegue
a menor distância de
travagem?Durante uma travagem, modifica-
se a distribuição dinâmica da car-
ga entre a roda dianteira e a roda
traseira. Quanto mais intensa
a travagem, maior será a carga
547zConduzir

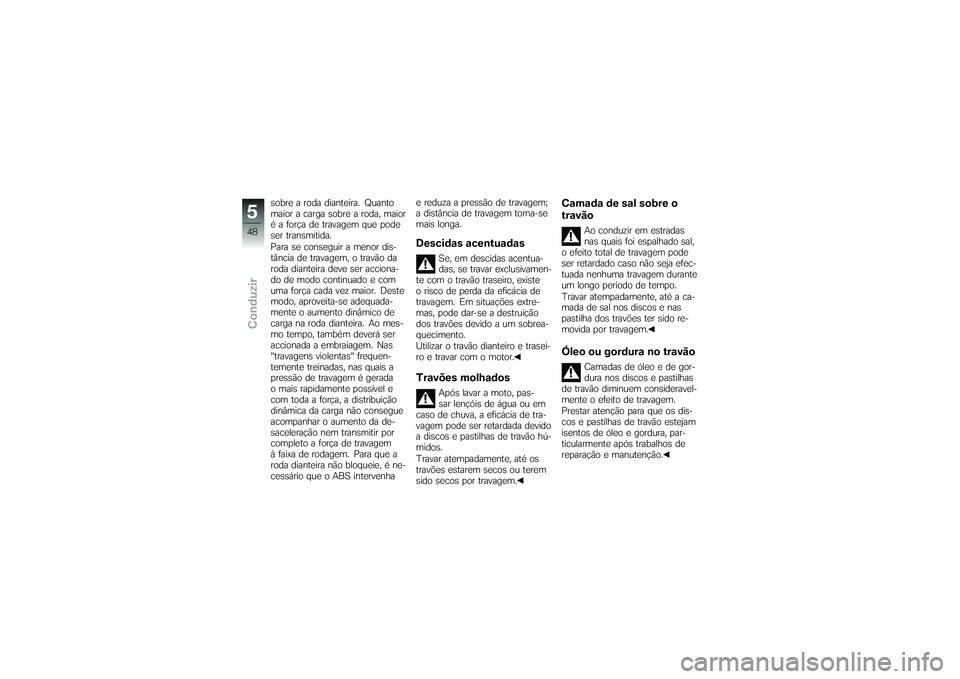

sobre a roda dianteira. Quanto
maior a carga sobre a roda, maior
é a força de travagem que pode
ser transmitida.
Para se conseguir a menor dis-
tância de travagem, o travão da
roda dianteira deve ser acciona-
do de modo continuado e com
uma força cada vez maior. Deste
modo, aproveita-se adequada-
mente o aumento dinâmico de
carga na roda dianteira. Ao mes-
mo tempo, também deverá ser
accionada a embraiagem. Nas
"travagens violentas" frequen-
temente treinadas, nas quais a
pressão de travagem é gerada
o mais rapidamente possível e
com toda a força, a distribuição
dinâmica da carga não consegue
acompanhar o aumento da de-
saceleração nem transmitir por
completo a força de travagem
à faixa de rodagem. Para que a
roda dianteira não bloqueie, é ne-
cessário que o ABS intervenhae reduza a pressão de travagem;
a distância de travagem torna-se
mais longa.
Descidas acentuadas
Se, em descidas acentua-
das, se travar exclusivamen-
te com o travão traseiro, existe
o risco de perda da eficácia de
travagem. Em situações extre-
mas, pode dar-se a destruição
dos travões devido a um sobrea-
quecimento.
Utilizar o travão dianteiro e trasei-
ro e travar com o motor.
Travões molhados
Após lavar a moto, pas-
sar lençóis de água ou em
caso de chuva, a eficácia de tra-
vagem pode ser retardada devido
a discos e pastilhas de travão hú-
midos.
Travar atempadamente, até os
travões estarem secos ou terem
sido secos por travagem.
Camada de sal sobre o
travão
Ao conduzir em estradas
nas quais foi espalhado sal,
o efeito total de travagem pode
ser retardado caso não seja efec-
tuada nenhuma travagem durante
um longo período de tempo.
Travar atempadamente, até a ca-
mada de sal nos discos e nas
pastilha dos travões ter sido re-
movida por travagem.
Óleo ou gordura no travão
Camadas de óleo e de gor-
dura nos discos e pastilhas
de travão diminuem consideravel-
mente o efeito de travagem.
Prestar atenção para que os dis-
cos e pastilhas de travão estejam
isentos de óleo e gordura, par-
ticularmente após trabalhos de
reparação e manutenção.
548zConduzir

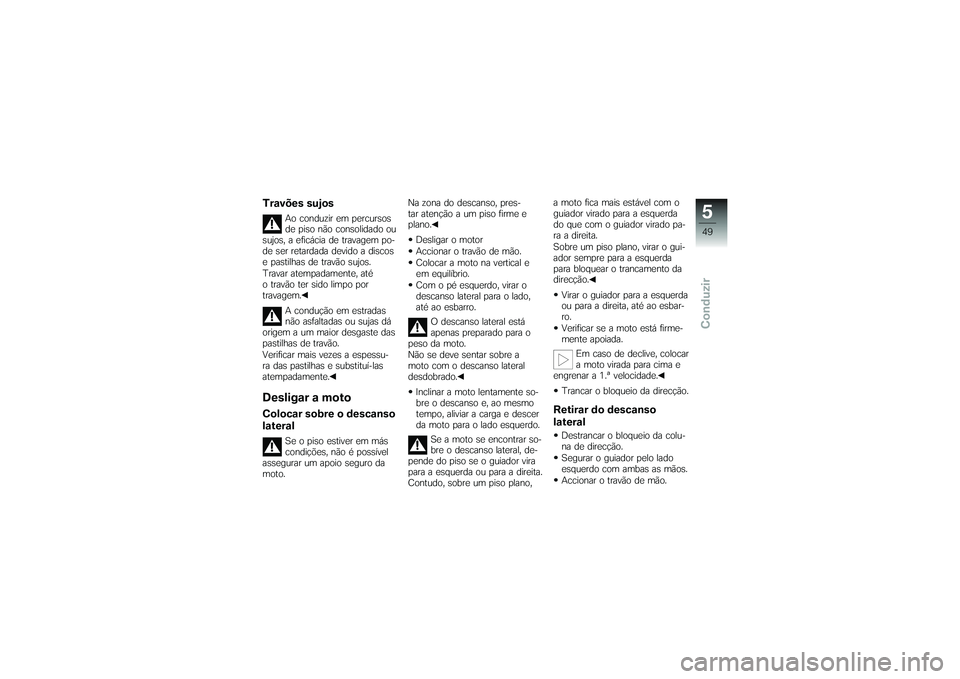

Travões sujos
Ao conduzir em percursos
de piso não consolidado ou
sujos, a eficácia de travagem po-
de ser retardada devido a discos
e pastilhas de travão sujos.
Travar atempadamente, até
o travão ter sido limpo por
travagem.
A condução em estradas
não asfaltadas ou sujas dá
origem a um maior desgaste das
pastilhas de travão.
Verificar mais vezes a espessu-
ra das pastilhas e substituí-las
atempadamente.
Desligar a motoColocar sobre o descanso
lateral
Se o piso estiver em más
condições, não é possível
assegurar um apoio seguro da
moto. Na zona do descanso, pres-
tar atenção a um piso firme e
plano.
Desligar o motor
Accionar o travão de mão.
Colocar a moto na vertical e
em equilíbrio.
Com o pé esquerdo, virar o
descanso lateral para o lado,
até ao esbarro. O descanso lateral está
apenas preparado para o
peso da moto.
Não se deve sentar sobre a
moto com o descanso lateral
desdobrado.
Inclinar a moto lentamente so-
bre o descanso e, ao mesmo
tempo, aliviar a carga e descer
da moto para o lado esquerdo. Se a moto se encontrar so-
bre o descanso lateral, de-
pende do piso se o guiador vira
para a esquerda ou para a direita.
Contudo, sobre um piso plano, a moto fica mais estável com o
guiador virado para a esquerda
do que com o guiador virado pa-
ra a direita.
Sobre um piso plano, virar o gui-
ador sempre para a esquerda
para bloquear o trancamento da
direcção.
Virar o guiador para a esquerda
ou para a direita, até ao esbar-
ro.
Verificar se a moto está firme-
mente apoiada. Em caso de declive, colocar
a moto virada para cima e
engrenar a 1.ª velocidade.
Trancar o bloqueio da direcção.
Retirar do descanso
lateralDestrancar o bloqueio da colu-
na de direcção.
Segurar o guiador pelo lado
esquerdo com ambas as mãos.
Accionar o travão de mão.
549zConduzir

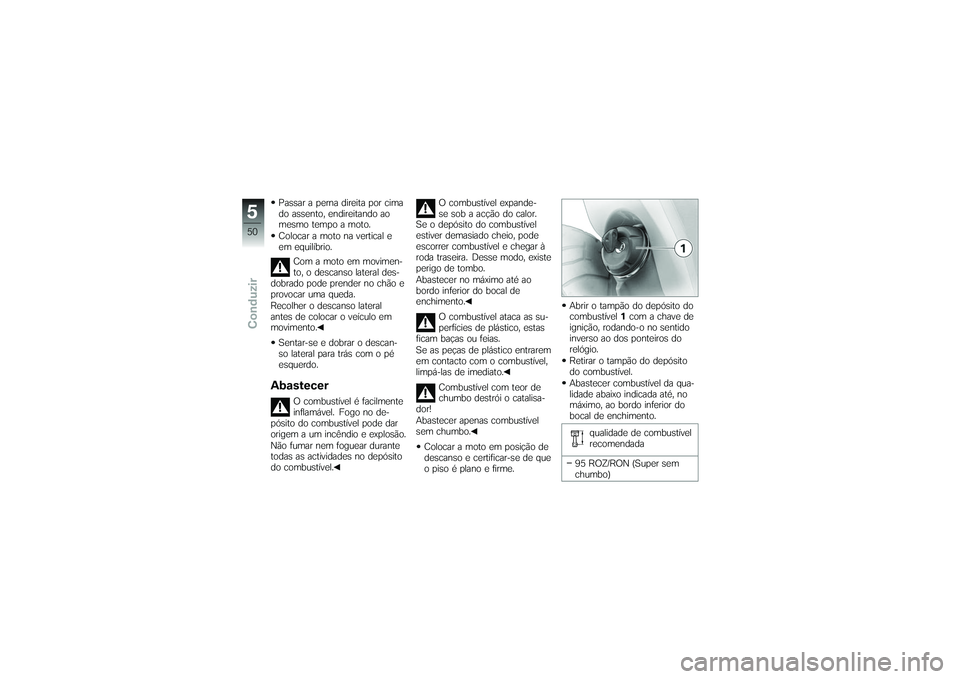

Passar a perna direita por cima
do assento, endireitando ao
mesmo tempo a moto.
Colocar a moto na vertical e
em equilíbrio.Com a moto em movimen-
to, o descanso lateral des-
dobrado pode prender no chão e
provocar uma queda.
Recolher o descanso lateral
antes de colocar o veículo em
movimento.
Sentar-se e dobrar o descan-
so lateral para trás com o pé
esquerdo.Abastecer
O combustível é facilmente
inflamável. Fogo no de-
pósito do combustível pode dar
origem a um incêndio e explosão.
Não fumar nem foguear durante
todas as actividades no depósito
do combustível. O combustível expande-
se sob a acção do calor.
Se o depósito do combustível
estiver demasiado cheio, pode
escorrer combustível e chegar à
roda traseira. Desse modo, existe
perigo de tombo.
Abastecer no máximo até ao
bordo inferior do bocal de
enchimento.
O combustível ataca as su-
perfícies de plástico, estas
ficam baças ou feias.
Se as peças de plástico entrarem
em contacto com o combustível,
limpá-las de imediato.
Combustível com teor de
chumbo destrói o catalisa-
dor!
Abastecer apenas combustível
sem chumbo.
Colocar a moto em posição de
descanso e certificar-se de que
o piso é plano e firme. Abrir o tampão do depósito do
combustível
1com a chave de
ignição, rodando-o no sentido
inverso ao dos ponteiros do
relógio.
Retirar o tampão do depósito
do combustível.
Abastecer combustível da qua-
lidade abaixo indicada até, no
máximo, ao bordo inferior do
bocal de enchimento.
qualidade de combustível
recomendada
95 ROZ/RON (Super sem
chumbo)
550zConduzir

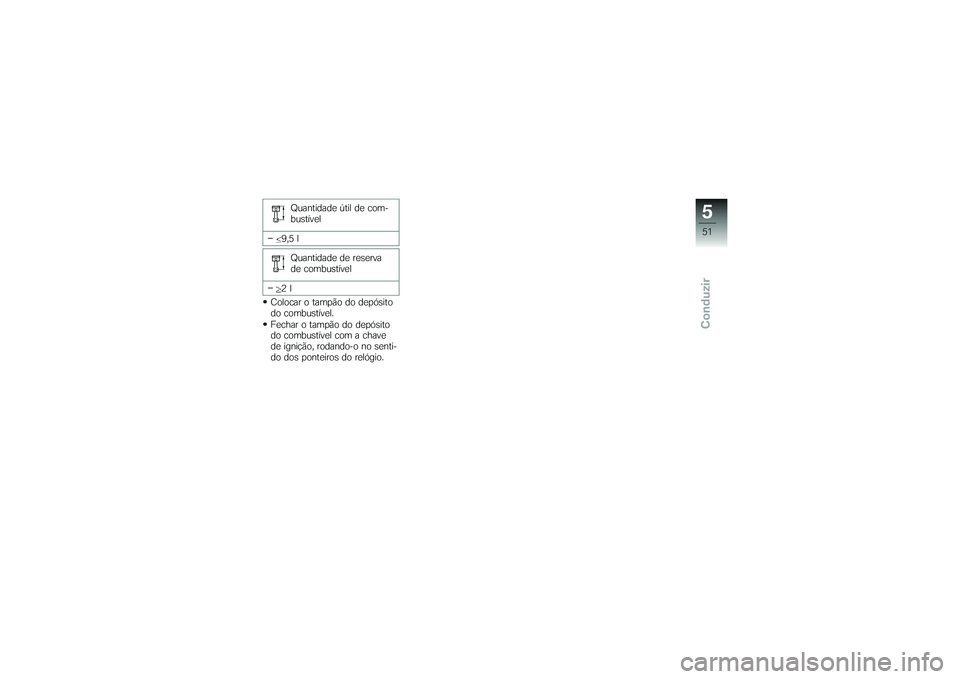

Quantidade útil de com-
bustível
9,5 l Quantidade de reserva
de combustível
2l
Colocar o tampão do depósito
do combustível.
Fechar o tampão do depósito
do combustível com a chave
de ignição, rodando-o no senti-
do dos ponteiros do relógio.
551zConduzir

552zConduzir

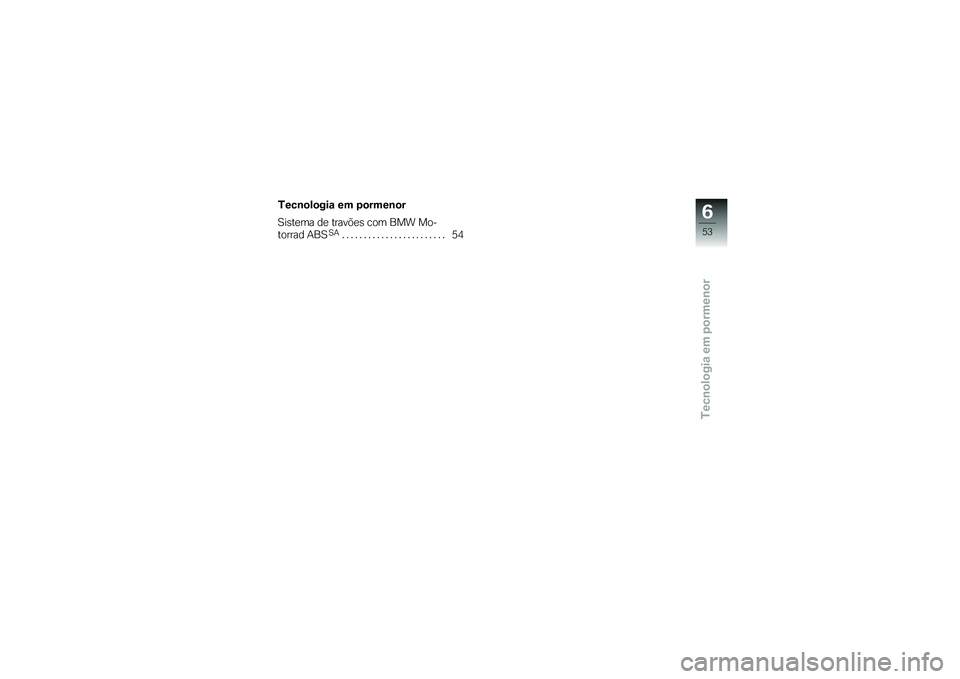

Tecnologia em pormenor
Tecnologia em pormenor
Sistema de travões com BMW Mo-
torrad ABS
SA
........................ 54
653zTecnologia em pormenor

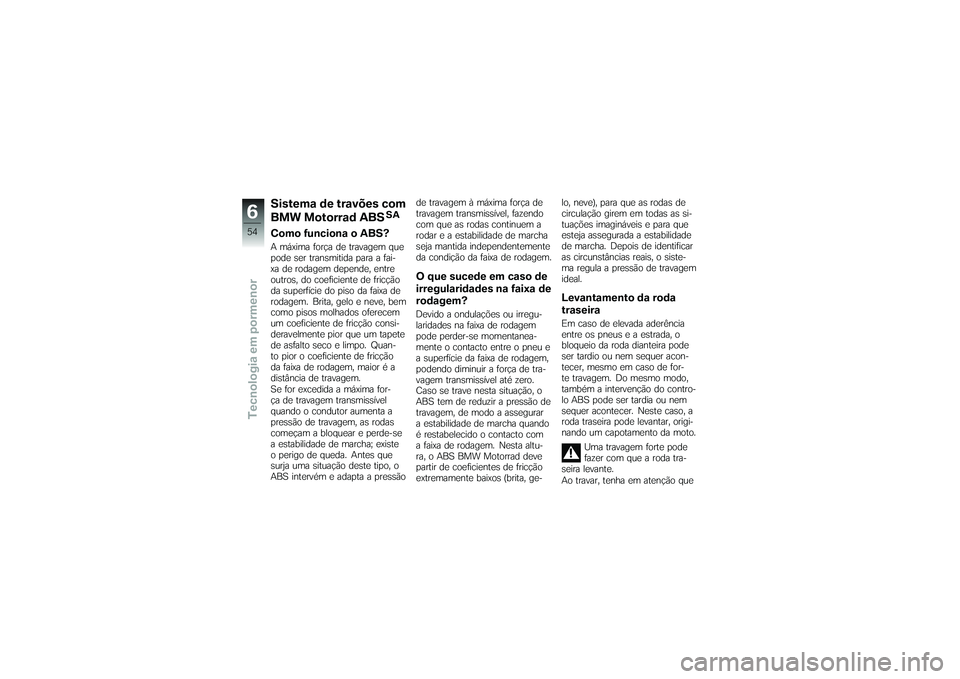

Sistema de travões com
BMW Motorrad ABS
SA
Como funciona o ABS?A máxima força de travagem que
pode ser transmitida para a fai-
xa de rodagem depende, entre
outros, do coeficiente de fricção
da superfície do piso da faixa de
rodagem. Brita, gelo e neve, bem
como pisos molhados oferecem
um coeficiente de fricção consi-
deravelmente pior que um tapete
de asfalto seco e limpo. Quan-
to pior o coeficiente de fricção
da faixa de rodagem, maior é a
distância de travagem.
Se for excedida a máxima for-
ça de travagem transmissível
quando o condutor aumenta a
pressão de travagem, as rodas
começam a bloquear e perde-se
a estabilidade de marcha; existe
o perigo de queda. Antes que
surja uma situação deste tipo, o
ABS intervém e adapta a pressãode travagem à máxima força de
travagem transmissível, fazendo
com que as rodas continuem a
rodar e a estabilidade de marcha
seja mantida independentemente
da condição da faixa de rodagem.
O que sucede em caso de
irregularidades na faixa de
rodagem?Devido a ondulações ou irregu-
laridades na faixa de rodagem
pode perder-se momentanea-
mente o contacto entre o pneu e
a superfície da faixa de rodagem,
podendo diminuir a força de tra-
vagem transmissível até zero.
Caso se trave nesta situação, o
ABS tem de reduzir a pressão de
travagem, de modo a assegurar
a estabilidade de marcha quando
é restabelecido o contacto com
a faixa de rodagem. Nesta altu-
ra, o ABS BMW Motorrad deve
partir de coeficientes de fricção
extremamente baixos (brita, ge-lo, neve), para que as rodas de
circulação girem em todas as si-
tuações imagináveis e para que
esteja assegurada a estabilidade
de marcha. Depois de identificar
as circunstâncias reais, o siste-
ma regula a pressão de travagem
ideal.
Levantamento da roda
traseiraEm caso de elevada aderência
entre os pneus e a estrada, o
bloqueio da roda dianteira pode
ser tardio ou nem sequer acon-
tecer, mesmo em caso de for-
te travagem. Do mesmo modo,
também a intervenção do contro-
lo ABS pode ser tardia ou nem
sequer acontecer. Neste caso, a
roda traseira pode levantar, origi-
nando um capotamento da moto.
Uma travagem forte pode
fazer com que a roda tra-
seira levante.
Ao travar, tenha em atenção que
654zTecnologia em pormenor
