2007 BMW MOTORRAD G650 XMOTO Instrukcja obsługi (in Polish)

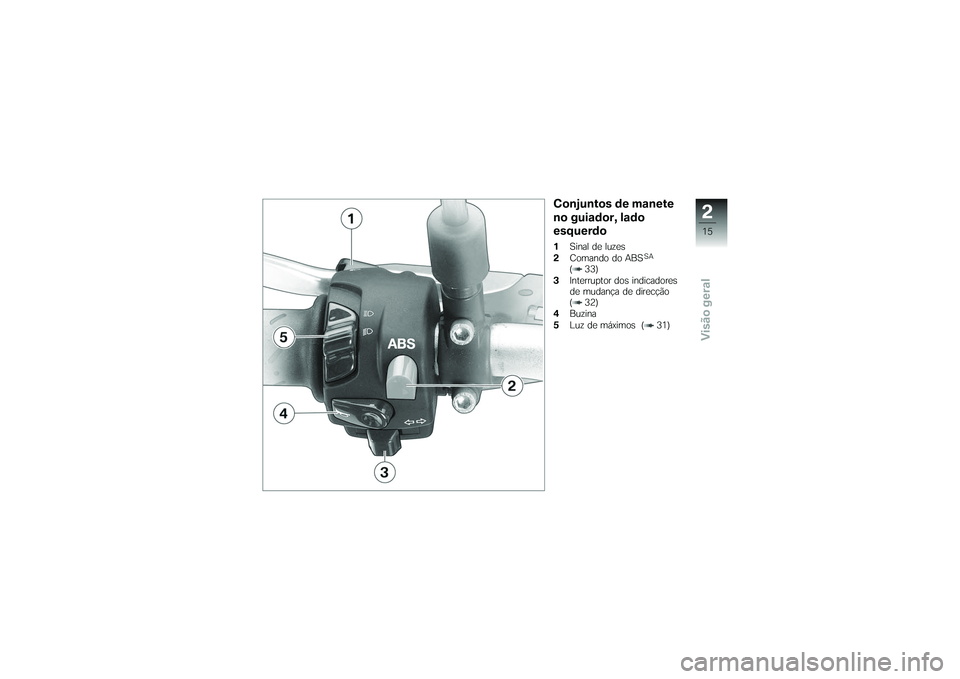

Conjuntos de manete
no guiador, lado
esquerdo1Sinal de luzes
2 Comando do ABS
SA
( 33)
3 Interruptor dos indicadores
de mudança de direcção
( 32)
4 Buzina
5 Luz de máximos ( 31)
215zVisão geral

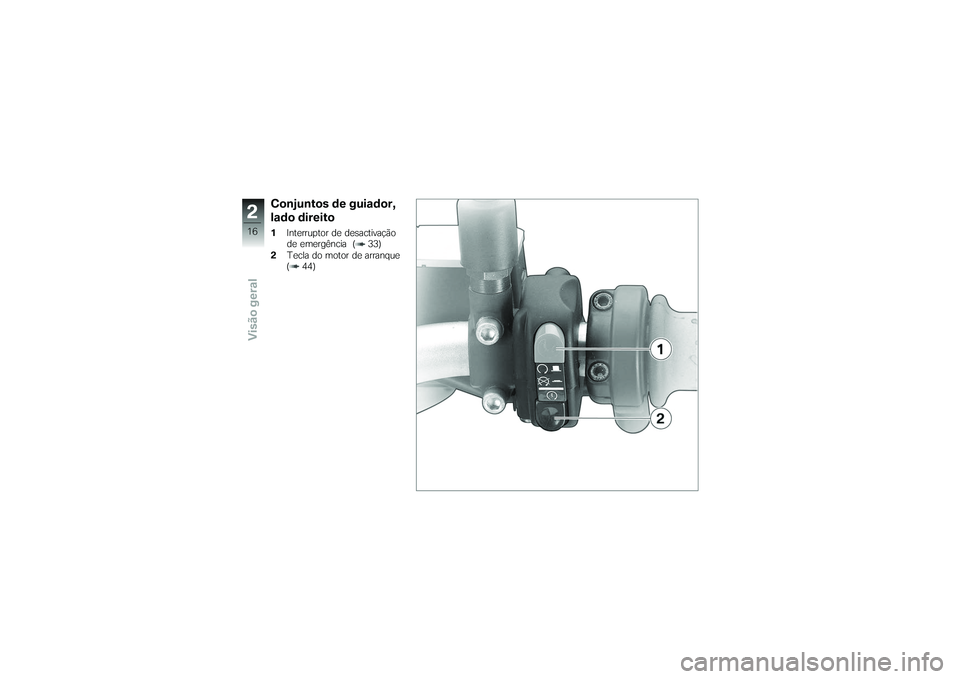

Conjuntos de guiador,
lado direito1Interruptor de desactivação
de emergência ( 33)
2 Tecla do motor de arranque
( 44)
216zVisão geral

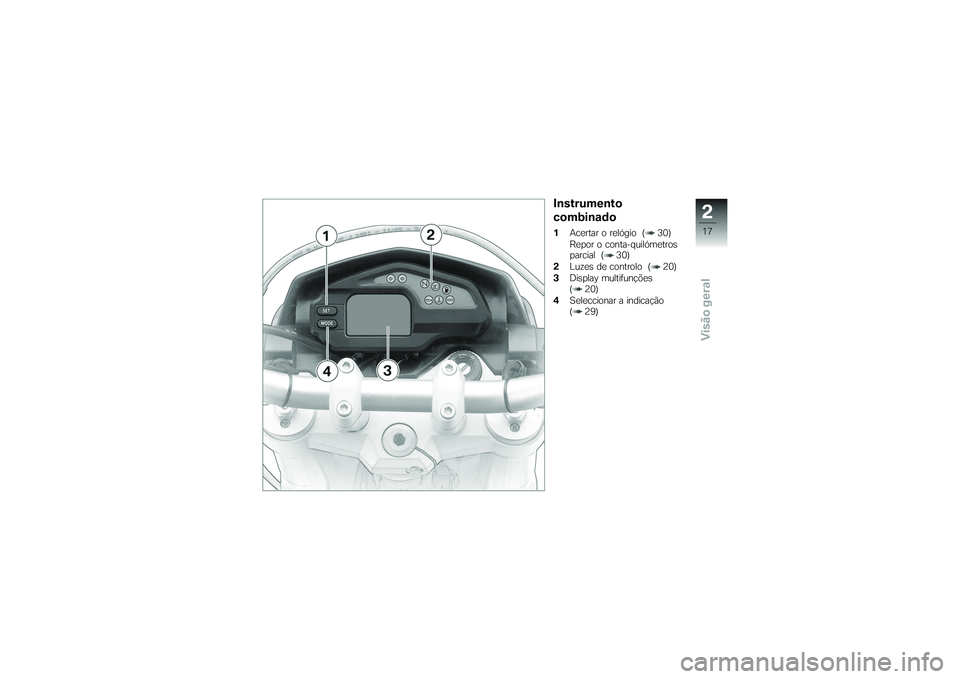

Instrumento
combinado1Acertar o relógio ( 30)
Repor o conta-quilómetros
parcial ( 30)
2 Luzes de controlo ( 20)
3 Display multifunções
( 20)
4 Seleccionar a indicação
( 29)
217zVisão geral

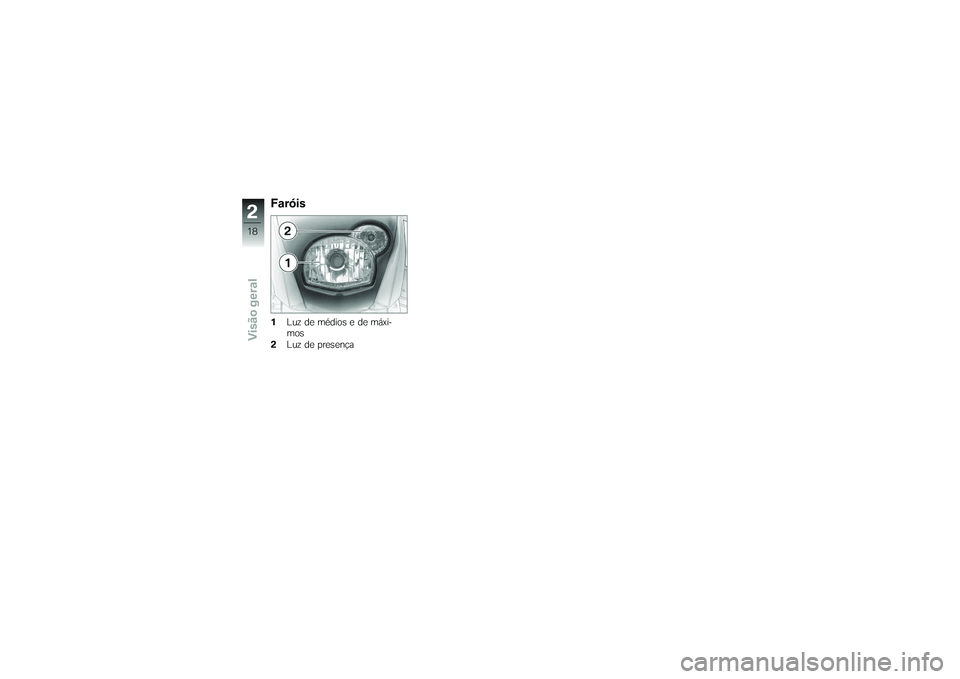

Faróis1Luz de médios e de máxi-
mos
2 Luz de presença
218zVisão geral

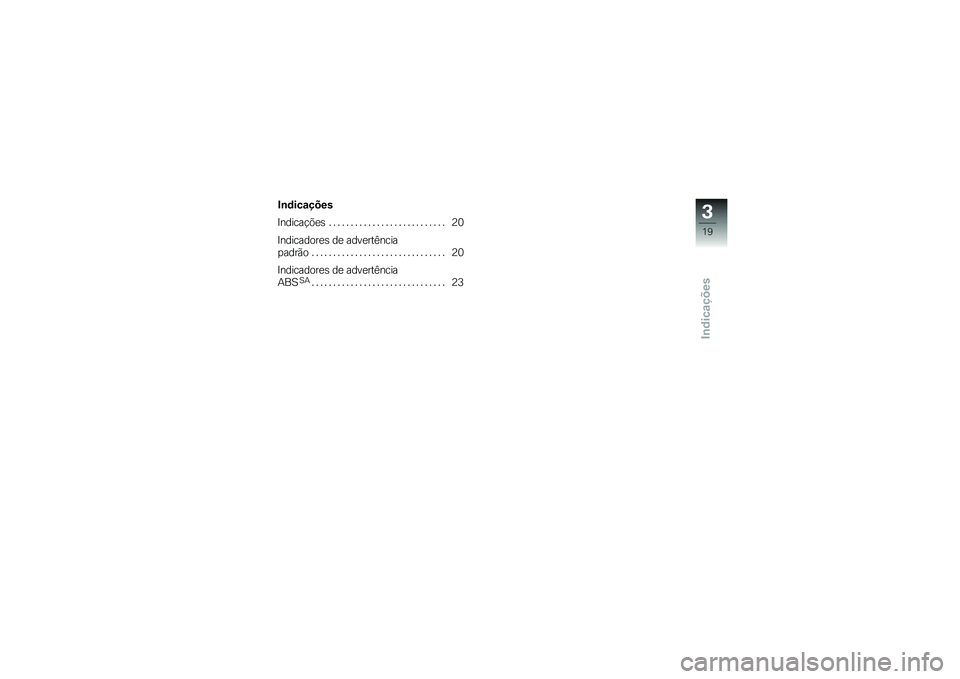

Indicações
Indicações
Indicações........................... 20
Indicadores de advertência
padrão . . . ............................ 20
Indicadores de advertência
ABS
SA
............................... 23
319zIndicações

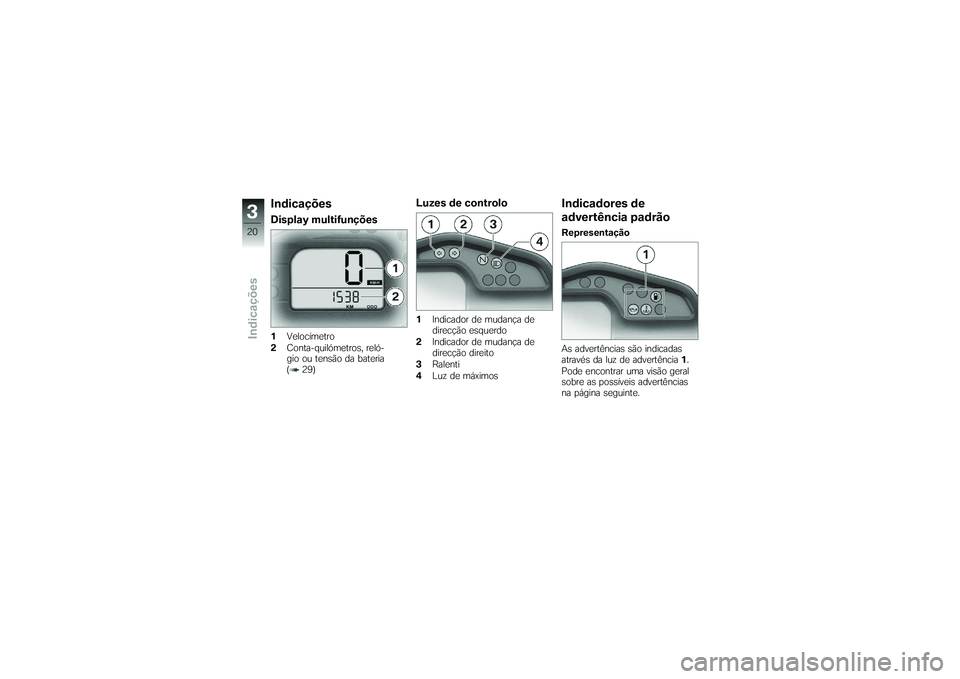

IndicaçõesDisplay multifunções1Velocímetro
2 Conta-quilómetros, reló-
gio ou tensão da bateria
( 29)
Luzes de controlo1Indicador de mudança de
direcção esquerdo
2 Indicador de mudança de
direcção direito
3 Ralenti
4 Luz de máximos
Indicadores de
advertência padrãoRepresentação
As advertências são indicadas
através da luz de advertência 1.
Pode encontrar uma visão geral
sobre as possíveis advertências
na página seguinte.
320zIndicações

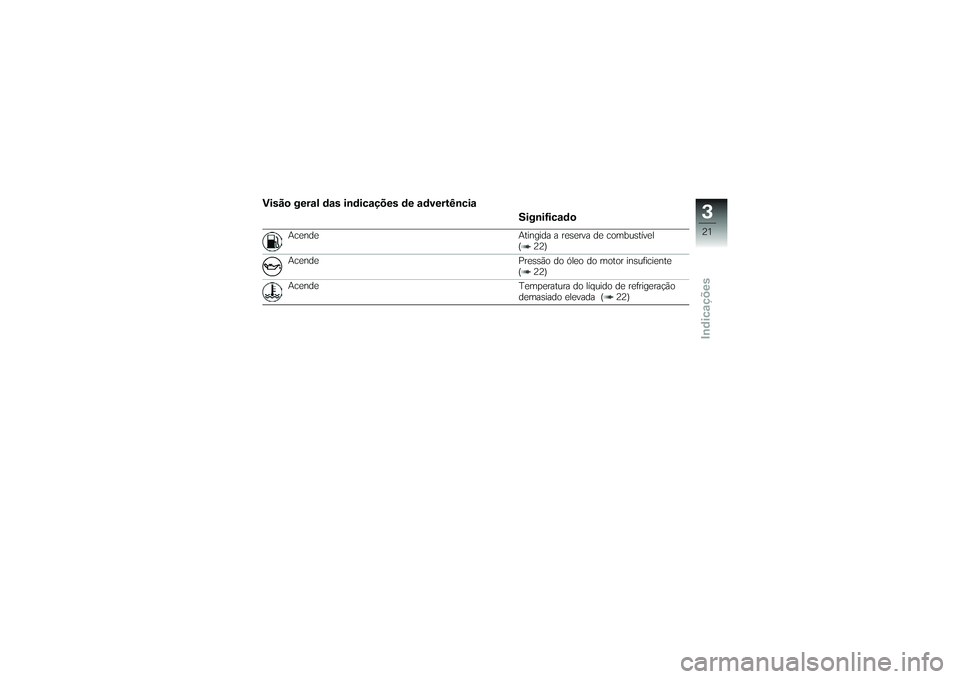

Visão geral das indicações de advertênciaSignificado
Acende Atingida a reserva de combustível
( 22)
Acende Pressão do óleo do motor insuficiente
( 22)
Acende Temperatura do líquido de refrigeração
demasiado elevada ( 22)
321zIndicações

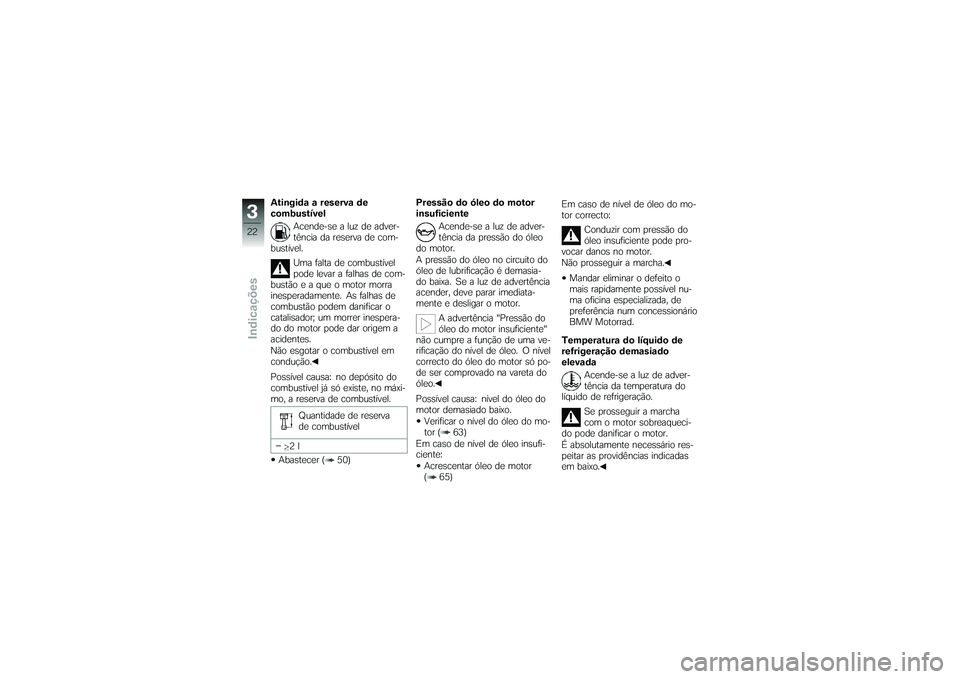

Atingida a reserva de
combustívelAcende-se a luz de adver-
tência da reserva de com-
bustível.
Uma falta de combustível
pode levar a falhas de com-
bustão e a que o motor morra
inesperadamente. As falhas de
combustão podem danificar o
catalisador; um morrer inespera-
do do motor pode dar origem a
acidentes.
Não esgotar o combustível em
condução.
Possível causa: no depósito do
combustível já só existe, no máxi-
mo, a reserva de combustível.
Quantidade de reserva
de combustível
2l
Abastecer ( 50) Pressão do óleo do motor
insuficiente
Acende-se a luz de adver-
tência da pressão do óleo
do motor.
A pressão do óleo no circuito do
óleo de lubrificação é demasia-
do baixa. Se a luz de advertência
acender, deve parar imediata-
mente e desligar o motor.
A advertência "Pressão do
óleo do motor insuficiente"
não cumpre a função de uma ve-
rificação do nível de óleo. O nível
correcto do óleo do motor só po-
de ser comprovado na vareta do
óleo.
Possível causa: nível do óleo do
motor demasiado baixo.
Verificar o nível do óleo do mo-
tor ( 63)
Em caso de nível de óleo insufi-
ciente: Acrescentar óleo de motor
( 65) Em caso de nível de óleo do mo-
tor correcto:
Conduzir com pressão do
óleo insuficiente pode pro-
vocar danos no motor.
Não prosseguir a marcha.
Mandar eliminar o defeito o
mais rapidamente possível nu-
ma oficina especializada, de
preferência num concessionário
BMW Motorrad.
Temperatura do líquido de
refrigeração demasiado
elevada Acende-se a luz de adver-
tência da temperatura do
líquido de refrigeração.
Se prosseguir a marcha
com o motor sobreaqueci-
do pode danificar o motor.
É absolutamente necessário res-
peitar as providências indicadas
em baixo.
322zIndicações
