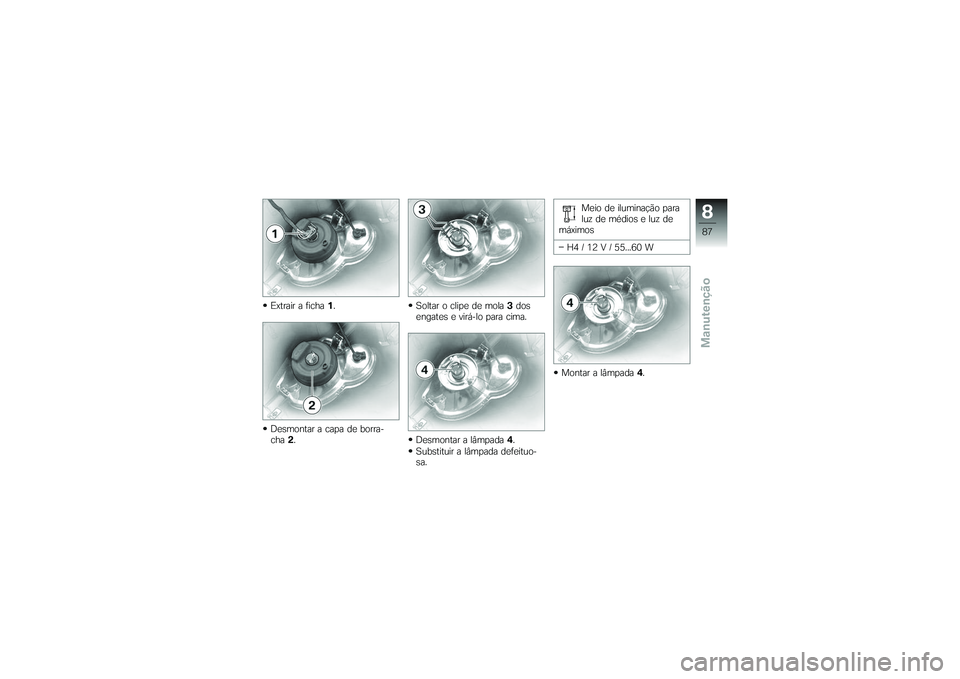

Extrair a ficha1.
Desmontar a capa de borra-
cha 2. Soltar o clipe de mola
3dos
engates e virá-lo para cima.
Desmontar a lâmpada 4.
Substituir a lâmpada defeituo-
sa. Meio de iluminação para
luz de médios e luz de
máximos
H4 / 12 V / 55...60 W
Montar a lâmpada 4.
887zManutenção

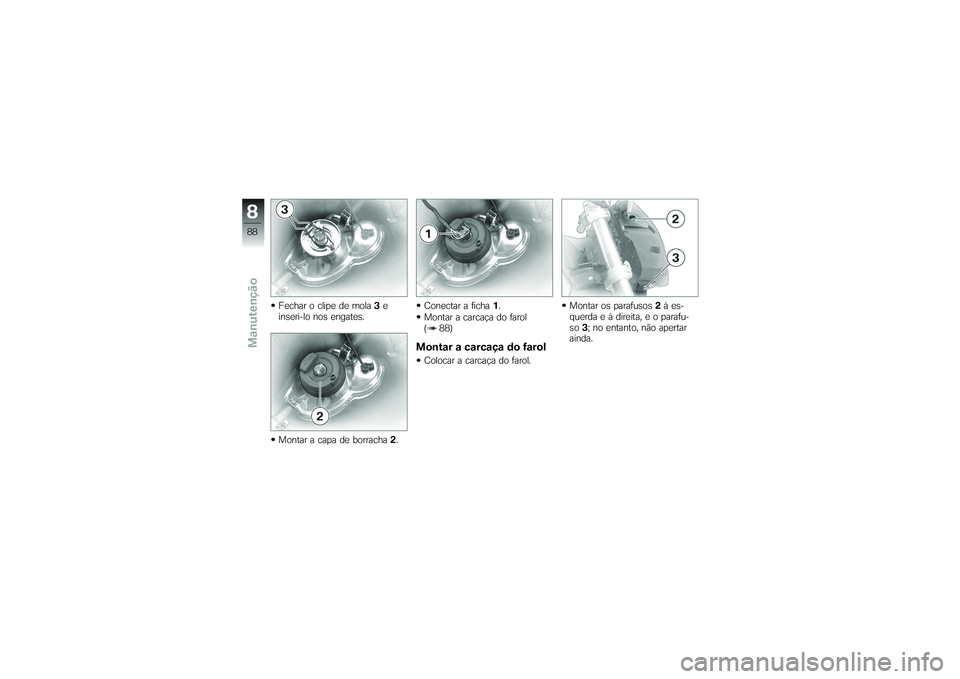

Fechar o clipe de mola3e
inseri-lo nos engates.
Montar a capa de borracha 2. Conectar a ficha
1.
Montar a carcaça do farol
( 88)
Montar a carcaça do farolColocar a carcaça do farol. Montar os parafusos
2à es-
querda e à direita, e o parafu-
so 3; no entanto, não apertar
ainda.
888zManutenção

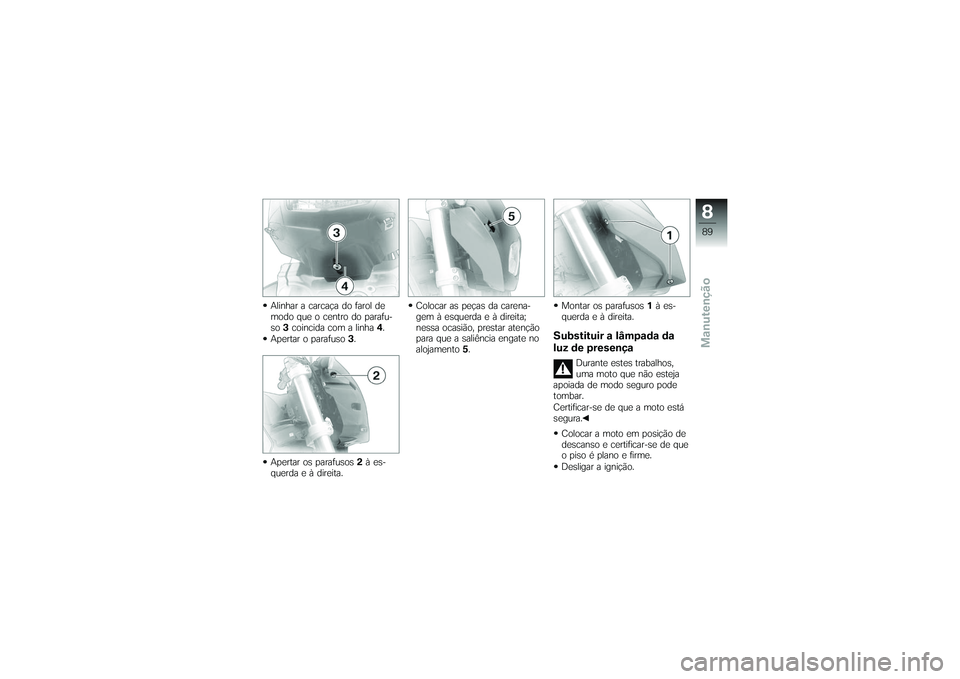

Alinhar a carcaça do farol de
modo que o centro do parafu-
so3coincida com a linha 4.
Apertar o parafuso 3.
Apertar os parafusos 2à es-
querda e à direita. Colocar as peças da carena-
gem à esquerda e à direita;
nessa ocasião, prestar atenção
para que a saliência engate no
alojamento
5. Montar os parafusos
1à es-
querda e à direita.
Substituir a lâmpada da
luz de presença
Durante estes trabalhos,
uma moto que não esteja
apoiada de modo seguro pode
tombar.
Certificar-se de que a moto está
segura.
Colocar a moto em posição de
descanso e certificar-se de que
o piso é plano e firme.
Desligar a ignição.
889zManutenção

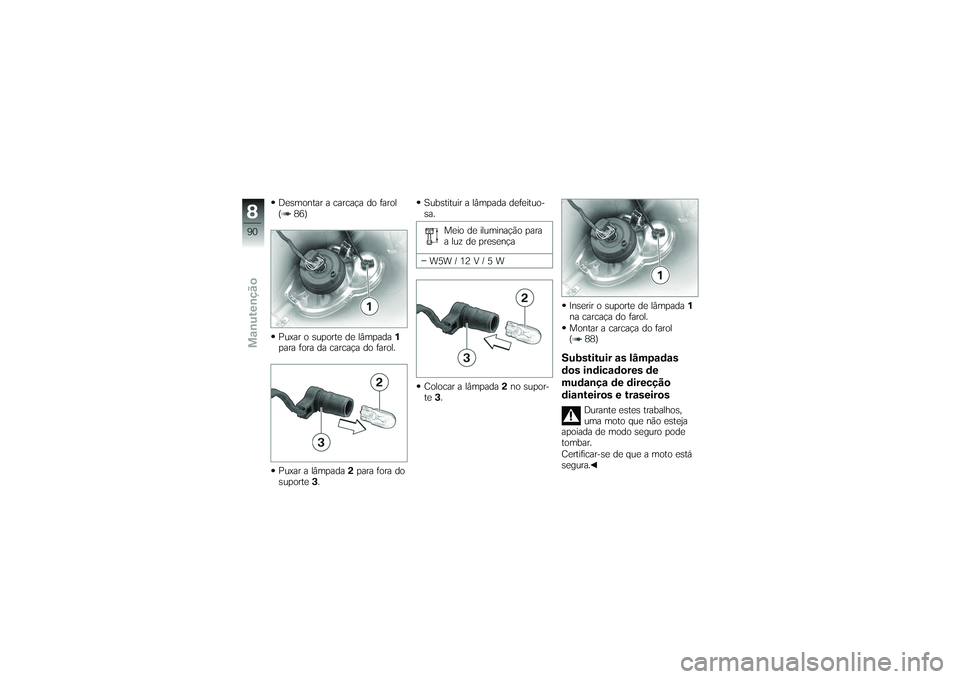

Desmontar a carcaça do farol
( 86)
Puxar o suporte de lâmpada1
para fora da carcaça do farol.
Puxar a lâmpada 2para fora do
suporte 3. Substituir a lâmpada defeituo-
sa.
Meio de iluminação para
a luz de presença
W5W/12V/5W
Colocar a lâmpada 2no supor-
te 3. Inserir o suporte de lâmpada
1
na carcaça do farol.
Montar a carcaça do farol
( 88)
Substituir as lâmpadas
dos indicadores de
mudança de direcção
dianteiros e traseiros
Durante estes trabalhos,
uma moto que não esteja
apoiada de modo seguro pode
tombar.
Certificar-se de que a moto está
segura.
890zManutenção

Colocar a moto em posição de
descanso e certificar-se de que
o piso é plano e firme.

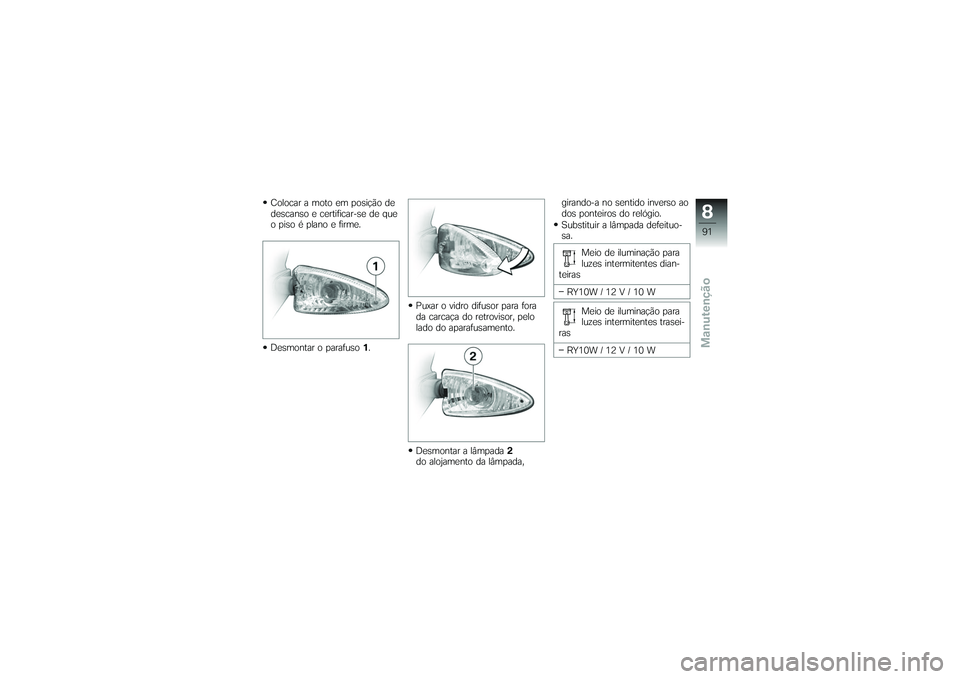

Desmontar o parafuso1. Puxar o vidro difusor para fora
da carcaça do retrovisor, pelo
lado do aparafusamento.
Desmontar a lâmpada
2
do alojamento da lâmpada, girando-a no sentido inverso ao
dos ponteiros do relógio.
Substituir a lâmpada defeituo-
sa.
Meio de iluminação para
luzes intermitentes dian-
teiras
RY10W / 12 V / 10 W
Meio de iluminação para
luzes intermitentes trasei-
ras
RY10W / 12 V / 10 W
891zManutenção

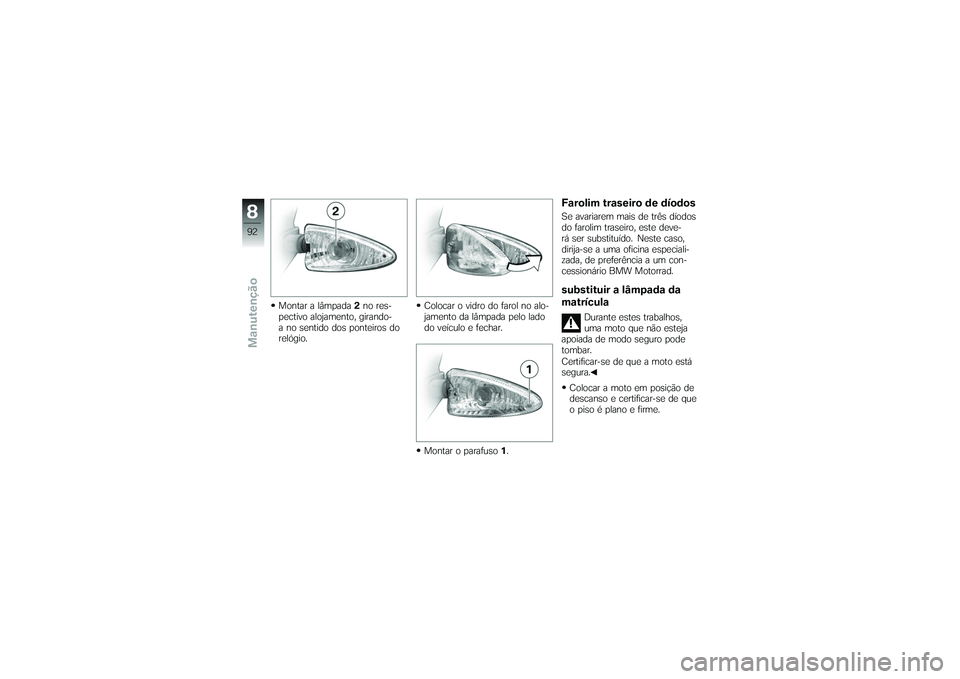

Montar a lâmpada2no res-
pectivo alojamento, girando-
a no sentido dos ponteiros do
relógio. Colocar o vidro do farol no alo-
jamento da lâmpada pelo lado
do veículo e fechar.
Montar o parafuso
1.
Farolim traseiro de díodosSe avariarem mais de três díodos
do farolim traseiro, este deve-
rá ser substituído. Neste caso,
dirija-se a uma oficina especiali-
zada, de preferência a um con-
cessionário BMW Motorrad.substituir a lâmpada da
matrícula
Durante estes trabalhos,
uma moto que não esteja
apoiada de modo seguro pode
tombar.
Certificar-se de que a moto está
segura.
Colocar a moto em posição de
descanso e certificar-se de que
o piso é plano e firme.
892zManutenção

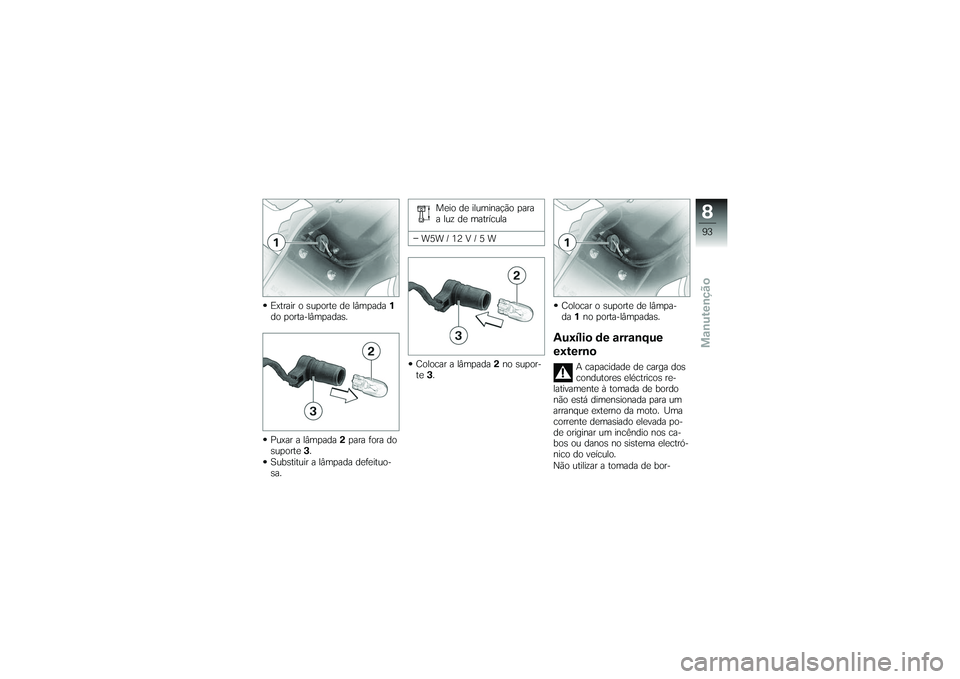

Extrair o suporte de lâmpada1
do porta-lâmpadas.
Puxar a lâmpada 2para fora do
suporte 3.
Substituir a lâmpada defeituo-
sa. Meio de iluminação para
a luz de matrícula
W5W / 12 V / 5 W
Colocar a lâmpada 2no supor-
te 3. Colocar o suporte de lâmpa-
da
1no porta-lâmpadas.
Auxílio de arranque
externo
A capacidade de carga dos
condutores eléctricos re-
lativamente à tomada de bordo
não está dimensionada para um
arranque externo da moto. Uma
corrente demasiado elevada po-
de originar um incêndio nos ca-
bos ou danos no sistema electró-
nico do veículo.
Não utilizar a tomada de bor-
893zManutenção

do para o arranque externo da
moto.Tocar em peças do sistema
de ignição condutoras de
corrente com o motor a trabalhar
pode provocar choques eléctri-
cos.
Com o motor em funcionamen-
to, não tocar em peças do sis-
tema de ignição condutoras de
corrente.
Podem ocorrer curto-cir-
cuitos devido a um contac-
to por descuido entre as pinças
(positivo/negativo) dos cabos de
auxílio de arranque e o veículo.
Utilizar apenas cabos de auxílio
de arranque com pinças (positivo/
negativo) totalmente isoladas.
O arranque externo com
uma tensão superior a 12 V
pode causar danos no sistema
electrónico do veículo.
A bateria do veículo fornecedor de corrente deve apresentar uma
tensão de 12 V.

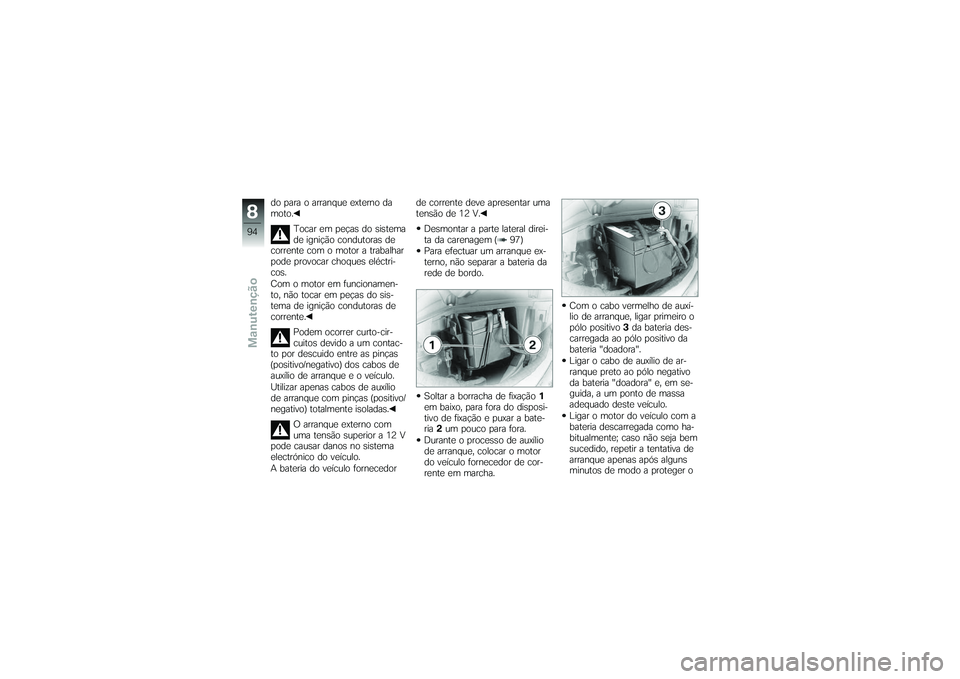

Desmontar a parte lateral direi-
ta da carenagem ( 97)
Para efectuar um arranque ex-
terno, não separar a bateria da
rede de bordo.
Soltar a borracha de fixação 1
em baixo, para fora do disposi-
tivo de fixação e puxar a bate-
ria 2um pouco para fora.
Durante o processo de auxílio
de arranque, colocar o motor
do veículo fornecedor de cor-
rente em marcha. Com o cabo vermelho de auxí-
lio de arranque, ligar primeiro o
pólo positivo
3da bateria des-
carregada ao pólo positivo da
bateria "doadora".
Ligar o cabo de auxílio de ar-
ranque preto ao pólo negativo
da bateria "doadora" e, em se-
guida, a um ponto de massa
adequado deste veículo.
Ligar o motor do veículo com a
bateria descarregada como ha-
bitualmente; caso não seja bem
sucedido, repetir a tentativa de
arranque apenas após alguns
minutos de modo a proteger o
894zManutenção
