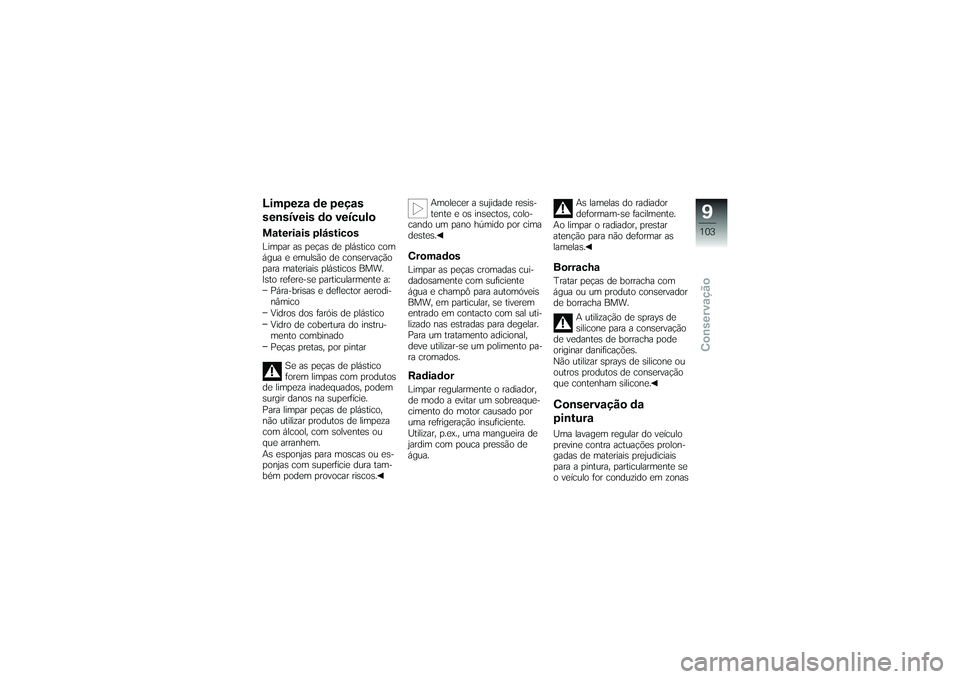

Limpeza de peças
sensíveis do veículoMateriais plásticosLimpar as peças de plástico com
água e emulsão de conservação
para materiais plásticos BMW.
Isto refere-se particularmente a:Pára-brisas e deflector aerodi-
nâmico
Vidros dos faróis de plástico
Vidro de cobertura do instru-
mento combinado
Peças pretas, por pintar
Se as peças de plástico
forem limpas com produtos
de limpeza inadequados, podem
surgir danos na superfície.
Para limpar peças de plástico,
não utilizar produtos de limpeza
com álcool, com solventes ou
que arranhem.
As esponjas para moscas ou es-
ponjas com superfície dura tam-
bém podem provocar riscos. Amolecer a sujidade resis-
tente e os insectos, colo-
cando um pano húmido por cima
destes.
CromadosLimpar as peças cromadas cui-
dadosamente com suficiente
água e champô para automóveis
BMW, em particular, se tiverem
entrado em contacto com sal uti-
lizado nas estradas para degelar.
Para um tratamento adicional,
deve utilizar-se um polimento pa-
ra cromados.RadiadorLimpar regularmente o radiador,
de modo a evitar um sobreaque-
cimento do motor causado por
uma refrigeração insuficiente.
Utilizar, p.ex., uma mangueira de
jardim com pouca pressão de
água. As lamelas do radiador
deformam-se facilmente.
Ao limpar o radiador, prestar
atenção para não deformar as
lamelas.
BorrachaTratar peças de borracha com
água ou um produto conservador
de borracha BMW.
A utilização de sprays de
silicone para a conservação
de vedantes de borracha pode
originar danificações.
Não utilizar sprays de silicone ou
outros produtos de conservação
que contenham silicone.Conservação da
pinturaUma lavagem regular do veículo
previne contra actuações prolon-
gadas de materiais prejudiciais
para a pintura, particularmente se
o veículo for conduzido em zonas
9103zConservação

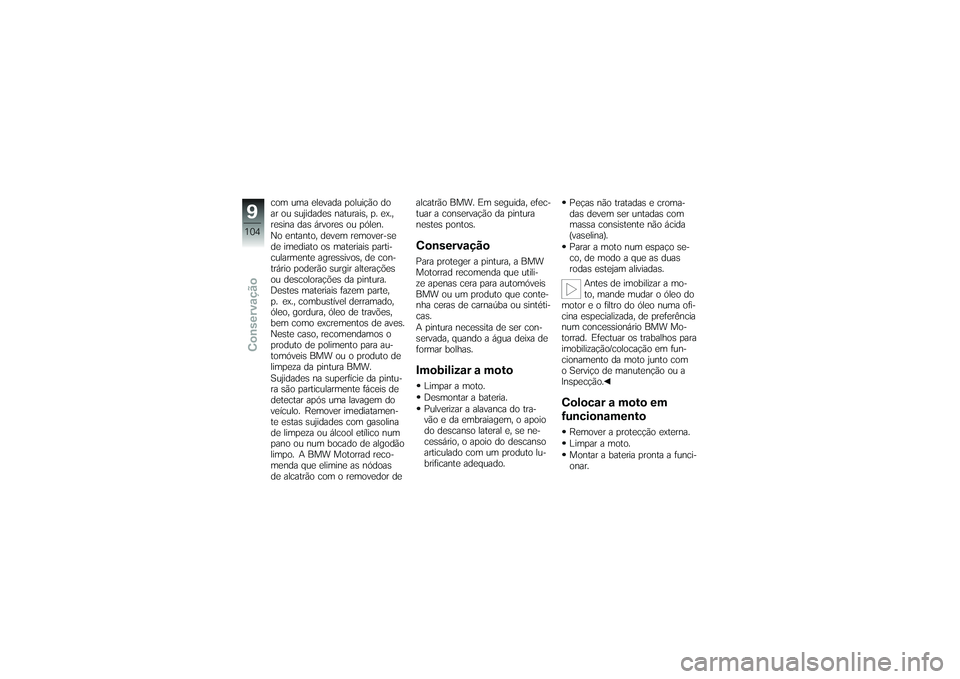

com uma elevada poluição do
ar ou sujidades naturais, p. ex.,
resina das árvores ou pólen.
No entanto, devem remover-se
de imediato os materiais parti-
cularmente agressivos, de con-
trário poderão surgir alterações
ou descolorações da pintura.
Destes materiais fazem parte,
p. ex., combustível derramado,
óleo, gordura, óleo de travões,
bem como excrementos de aves.
Neste caso, recomendamos o
produto de polimento para au-
tomóveis BMW ou o produto de
limpeza da pintura BMW.
Sujidades na superfície da pintu-
ra são particularmente fáceis de
detectar após uma lavagem do
veículo. Remover imediatamen-
te estas sujidades com gasolina
de limpeza ou álcool etílico num
pano ou num bocado de algodão
limpo. A BMW Motorrad reco-
menda que elimine as nódoas
de alcatrão com o removedor dealcatrão BMW. Em seguida, efec-
tuar a conservação da pintura
nestes pontos.
ConservaçãoPara proteger a pintura, a BMW
Motorrad recomenda que utili-
ze apenas cera para automóveis
BMW ou um produto que conte-
nha ceras de carnaúba ou sintéti-
cas.
A pintura necessita de ser con-
servada, quando a água deixa de
formar bolhas.Imobilizar a motoLimpar a moto.
Desmontar a bateria.
Pulverizar a alavanca do tra-
vão e da embraiagem, o apoio
do descanso lateral e, se ne-
cessário, o apoio do descanso
articulado com um produto lu-
brificante adequado.
Peças não tratadas e croma-
das devem ser untadas com
massa consistente não ácida
(vaselina).
Parar a moto num espaço se-
co, de modo a que as duas
rodas estejam aliviadas.
Antes de imobilizar a mo-
to, mande mudar o óleo do
motor e o filtro do óleo numa ofi-
cina especializada, de preferência
num concessionário BMW Mo-
torrad. Efectuar os trabalhos para
imobilização/colocação em fun-
cionamento da moto junto com
o Serviço de manutenção ou a
Inspecção.
Colocar a moto em
funcionamentoRemover a protecção externa.
Limpar a moto.
Montar a bateria pronta a funci-
onar.
9104zConservação

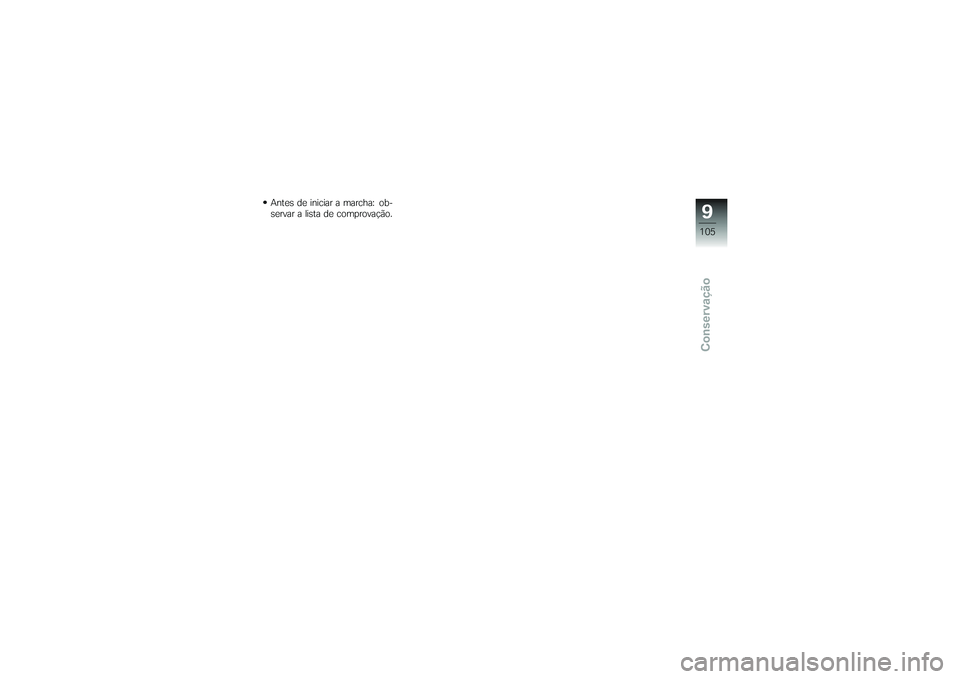

Antes de iniciar a marcha: ob-
servar a lista de comprovação.
9105zConservação

9106zConservação

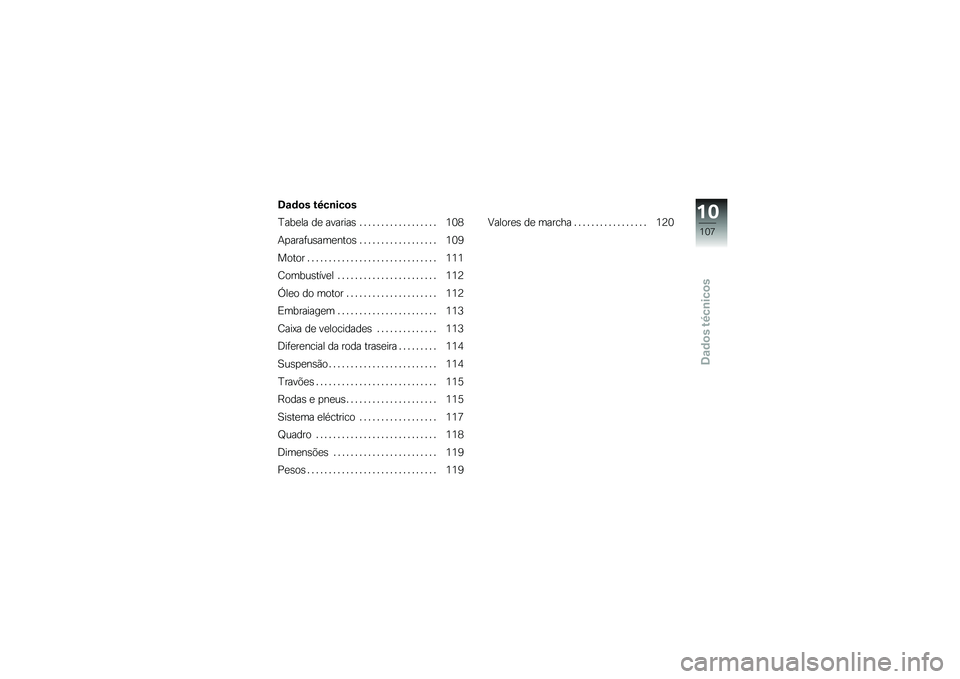

Dados técnicos
Dados técnicos
Tabela de avarias . . ................ 108
Aparafusamentos . . . ............... 109
Motor .............................. 111
Combustível . . ..................... 112
Óleo do motor ..................... 112
Embraiagem . . ..................... 113
Caixa de velocidades .............. 113
Diferencial da roda traseira ......... 114
Suspensão ......................... 114
Travões . . .......................... 115
Rodas e pneus ..................... 115
Sistema eléctrico . . . ............... 117
Quadro . . .......................... 118
Dimensões . . . ..................... 119
Pesos .............................. 119 Valores de marcha .
................ 120
10107zDados técnicos

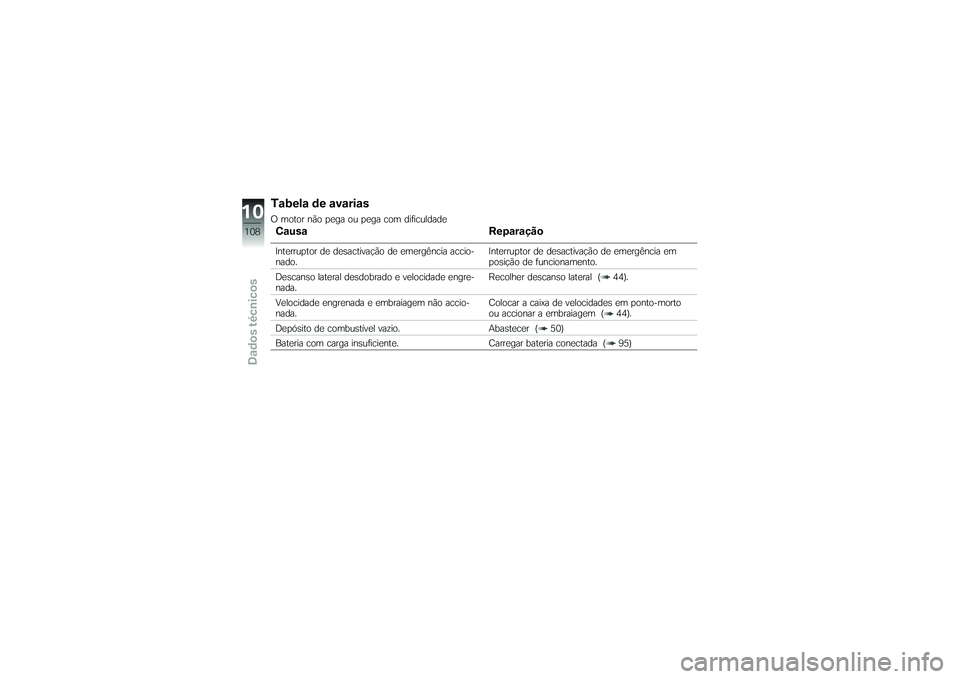

Tabela de avariasO motor não pega ou pega com dificuldadeCausaReparaçãoInterruptor de desactivação de emergência accio-
nado. Interruptor de desactivação de emergência em
posição de funcionamento.
Descanso lateral desdobrado e velocidade engre-
nada. Recolher descanso lateral ( 44).
Velocidade engrenada e embraiagem não accio-
nada. Colocar a caixa de velocidades em ponto-morto
ou accionar a embraiagem ( 44).
Depósito de combustível vazio. Abastecer ( 50)
Bateria com carga insuficiente. Carregar bateria conectada ( 95)
10108zDados técnicos

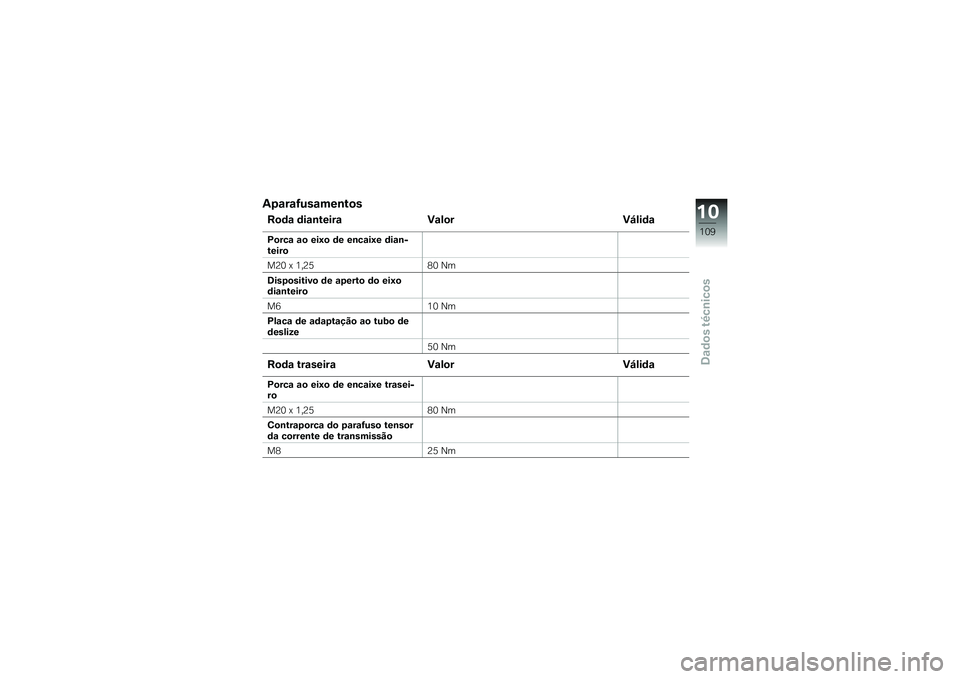

AparafusamentosRoda dianteiraValor VálidaPorca ao eixo de encaixe dian-
teiro
M20 x 1,2580 Nm
Dispositivo de aperto do eixo
dianteiro
M6 10 Nm
Placa de adaptação ao tubo de
deslize 50 NmRoda traseiraValor VálidaPorca ao eixo de encaixe trasei-
ro
M20 x 1,2580 Nm
Contraporca do parafuso tensor
da corrente de transmissão
M8 25 Nm
10109zDados técnicos

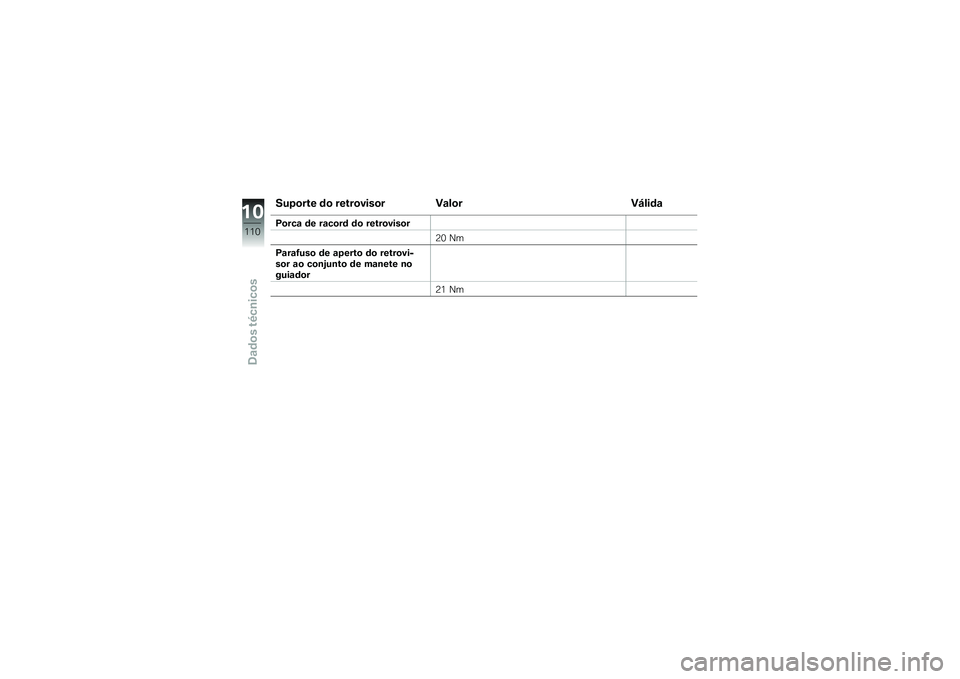

Suporte do retrovisor ValorVálidaPorca de racord do retrovisor
20 Nm
Parafuso de aperto do retrovi-
sor ao conjunto de manete no
guiador 21 Nm
