2007 BMW MOTORRAD G 650 XCOUNTRY Betriebsanleitung (in German)

Fahrstrecke mit
KraftstoffreserveEs wird die Strecke1angezeigt,
die seit dem Erreichen der Kraft-
stoffreservemenge zurückgelegt
wurde.LichtStandlichtDas Standlicht schaltet sich nach
Einschalten der Zündung auto-
matisch ein.
Das Standlicht belastet die
Batterie. Schalten Sie die Zündung nur für einen begrenz-
ten Zeitraum ein.
FahrlichtDas Fahrlicht schaltet sich nach
Einschalten der Zündung auto-
matisch ein.
Das Fahrlicht belastet die
Batterie. Schalten Sie die
Zündung nur für einen begrenz-
ten Zeitraum ein.FernlichtFernlichtschalter 1nach oben
schieben.
Fernlicht eingeschaltet. Fernlichtschalter
1nach unten
schieben.
Fernlicht ausgeschaltet.
LichthupeLichthupentaste 1betätigen.
Für die Dauer der Betätigung
wird das Fernlicht eingeschal-
tet.
431zBedienung

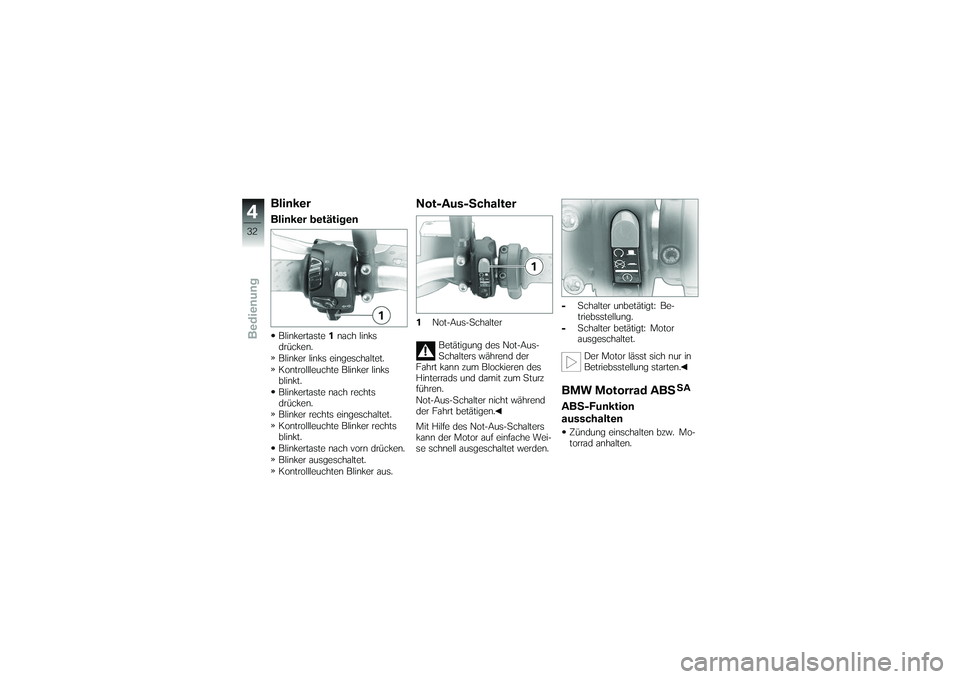

BlinkerBlinker betätigenBlinkertaste1nach links
drücken.
Blinker links eingeschaltet.
Kontrollleuchte Blinker links
blinkt.
Blinkertaste nach rechts
drücken.
Blinker rechts eingeschaltet.
Kontrollleuchte Blinker rechts
blinkt.
Blinkertaste nach vorn drücken.
Blinker ausgeschaltet.
Kontrollleuchten Blinker aus.
Not-Aus-Schalter1 Not-Aus-Schalter
Betätigung des Not-Aus-
Schalters während der
Fahrt kann zum Blockieren des
Hinterrads und damit zum Sturz
führen.
Not-Aus-Schalter nicht während
der Fahrt betätigen.
Mit Hilfe des Not-Aus-Schalters
kann der Motor auf einfache Wei-
se schnell ausgeschaltet werden. -
Schalter unbetätigt: Be-
triebsstellung.
- Schalter betätigt: Motor
ausgeschaltet.
Der Motor lässt sich nur in
Betriebsstellung starten.
BMW Motorrad ABS
SA
ABS-Funktion
ausschaltenZündung einschalten bzw. Mo-
torrad anhalten.
432zBedienung

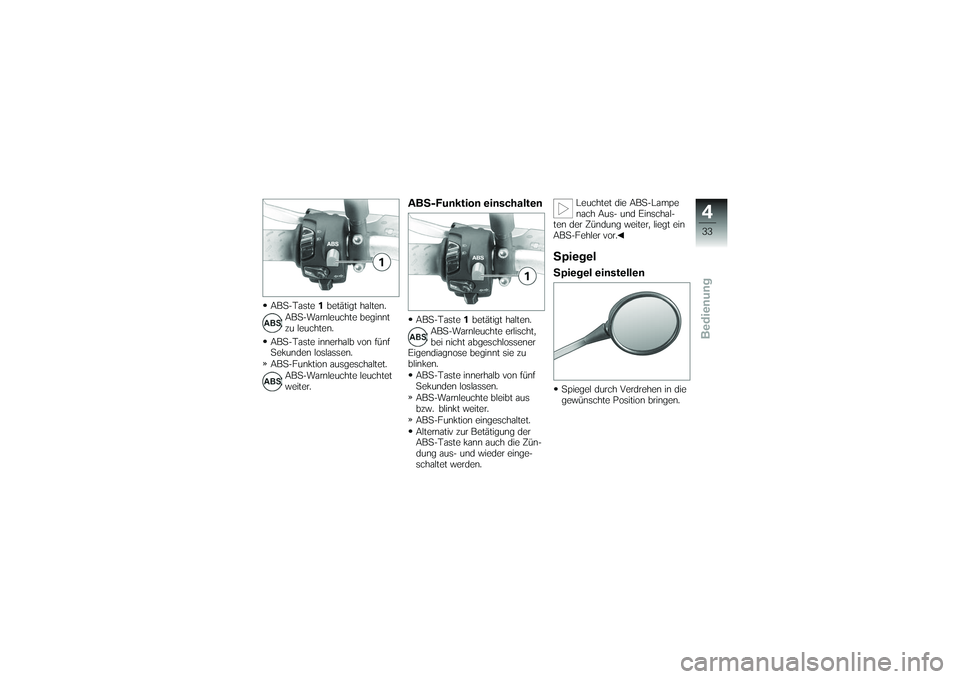

ABS-Taste1betätigt halten.
ABS-Warnleuchte beginnt
zu leuchten.
ABS-Taste innerhalb von fünf
Sekunden loslassen.
ABS-Funktion ausgeschaltet. ABS-Warnleuchte leuchtet
weiter.
ABS-Funktion einschaltenABS-Taste 1betätigt halten.
ABS-Warnleuchte erlischt,
bei nicht abgeschlossener
Eigendiagnose beginnt sie zu
blinken.
ABS-Taste innerhalb von fünf
Sekunden loslassen.
ABS-Warnleuchte bleibt aus
bzw. blinkt weiter.
ABS-Funktion eingeschaltet.
Alternativ zur Betätigung der
ABS-Taste kann auch die Zün-
dung aus- und wieder einge-
schaltet werden. Leuchtet die ABS-Lampe
nach Aus- und Einschal-
ten der Zündung weiter, liegt ein
ABS-Fehler vor.
SpiegelSpiegel einstellenSpiegel durch Verdrehen in die
gewünschte Position bringen.
433zBedienung

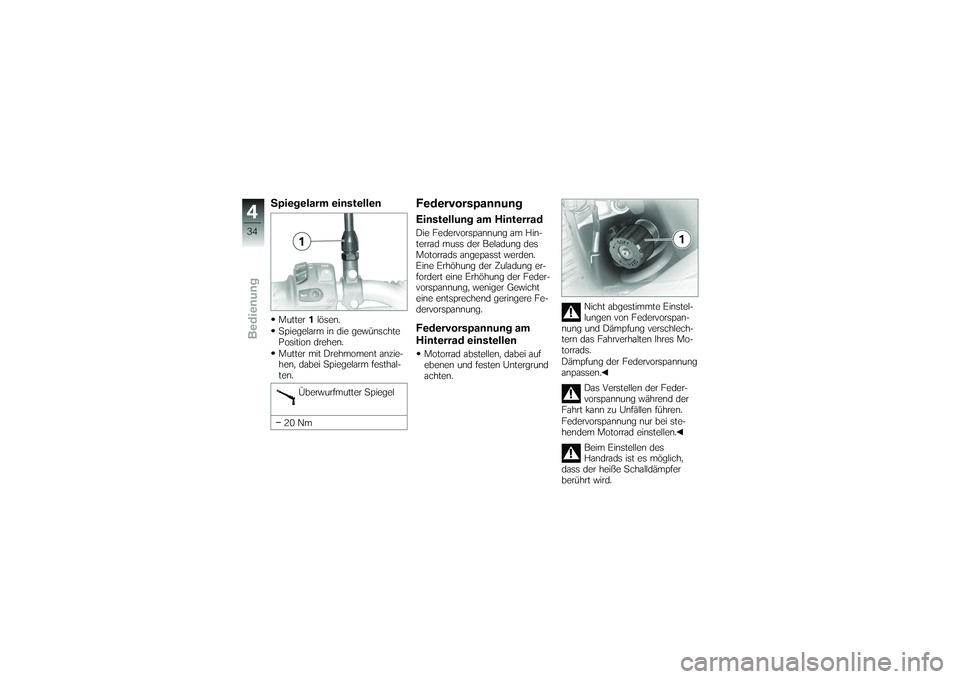

Spiegelarm einstellenMutter1lösen.
Spiegelarm in die gewünschte
Position drehen.
Mutter mit Drehmoment anzie-
hen, dabei Spiegelarm festhal-
ten.
Überwurfmutter Spiegel
20 Nm
FedervorspannungEinstellung am HinterradDie Federvorspannung am Hin-
terrad muss der Beladung des
Motorrads angepasst werden.
Eine Erhöhung der Zuladung er-
fordert eine Erhöhung der Feder-
vorspannung, weniger Gewicht
eine entsprechend geringere Fe-
dervorspannung.Federvorspannung am
Hinterrad einstellenMotorrad abstellen, dabei auf
ebenen und festen Untergrund
achten. Nicht abgestimmte Einstel-
lungen von Federvorspan-
nung und Dämpfung verschlech-
tern das Fahrverhalten Ihres Mo-
torrads.
Dämpfung der Federvorspannung
anpassen.
Das Verstellen der Feder-
vorspannung während der
Fahrt kann zu Unfällen führen.
Federvorspannung nur bei ste-
hendem Motorrad einstellen.
Beim Einstellen des
Handrads ist es möglich,
dass der heiße Schalldämpfer
berührt wird.
434zBedienung

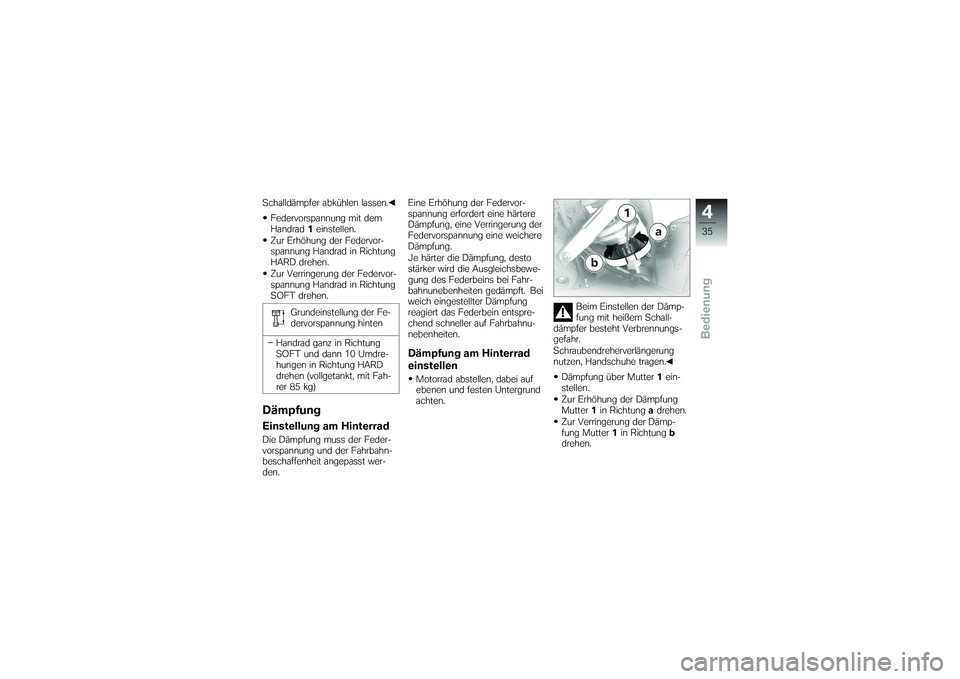

Schalldämpfer abkühlen lassen.Federvorspannung mit dem
Handrad 1einstellen.
Zur Erhöhung der Federvor-
spannung Handrad in Richtung
HARD drehen.
Zur Verringerung der Federvor-
spannung Handrad in Richtung
SOFT drehen.
Grundeinstellung der Fe-
dervorspannung hinten
Handrad ganz in Richtung
SOFT und dann 10 Umdre-
hungen in Richtung HARD
drehen (vollgetankt, mit Fah-
rer 85 kg)DämpfungEinstellung am HinterradDie Dämpfung muss der Feder-
vorspannung und der Fahrbahn-
beschaffenheit angepasst wer-
den. Eine Erhöhung der Federvor-
spannung erfordert eine härtere
Dämpfung, eine Verringerung der
Federvorspannung eine weichere
Dämpfung.
Je härter die Dämpfung, desto
stärker wird die Ausgleichsbewe-
gung des Federbeins bei Fahr-
bahnunebenheiten gedämpft. Bei
weich eingestellter Dämpfung
reagiert das Federbein entspre-
chend schneller auf Fahrbahnu-
nebenheiten.
Dämpfung am Hinterrad
einstellenMotorrad abstellen, dabei auf
ebenen und festen Untergrund
achten.
Beim Einstellen der Dämp-
fung mit heißem Schall-
dämpfer besteht Verbrennungs-
gefahr.
Schraubendreherverlängerung
nutzen, Handschuhe tragen.
Dämpfung über Mutter 1ein-
stellen.
Zur Erhöhung der Dämpfung
Mutter 1in Richtung adrehen.
Zur Verringerung der Dämp-
fung Mutter 1in Richtung b
drehen.
435zBedienung

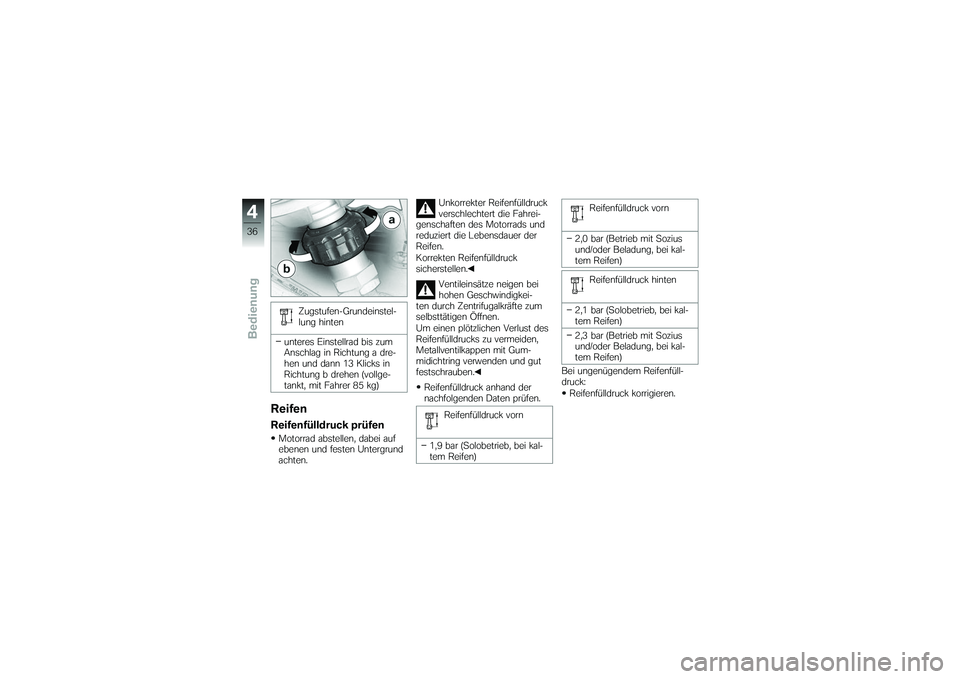

Zugstufen-Grundeinstel-
lung hinten
unteres Einstellrad bis zum
Anschlag in Richtung a dre-
hen und dann 13 Klicks in
Richtung b drehen (vollge-
tankt, mit Fahrer 85 kg)
ReifenReifenfülldruck prüfenMotorrad abstellen, dabei auf
ebenen und festen Untergrund
achten. Unkorrekter Reifenfülldruck
verschlechtert die Fahrei-
genschaften des Motorrads und
reduziert die Lebensdauer der
Reifen.
Korrekten Reifenfülldruck
sicherstellen.
Ventileinsätze neigen bei
hohen Geschwindigkei-
ten durch Zentrifugalkräfte zum
selbsttätigen Öffnen.
Um einen plötzlichen Verlust des
Reifenfülldrucks zu vermeiden,
Metallventilkappen mit Gum-
midichtring verwenden und gut
festschrauben.
Reifenfülldruck anhand der
nachfolgenden Daten prüfen.
Reifenfülldruck vorn
1,9 bar (Solobetrieb, bei kal-
tem Reifen) Reifenfülldruck vorn
2,0 bar (Betrieb mit Sozius
und/oder Beladung, bei kal-
tem Reifen) Reifenfülldruck hinten
2,1 bar (Solobetrieb, bei kal-
tem Reifen)
2,3 bar (Betrieb mit Sozius
und/oder Beladung, bei kal-
tem Reifen)
Bei ungenügendem Reifenfüll-
druck: Reifenfülldruck korrigieren.
436zBedienung

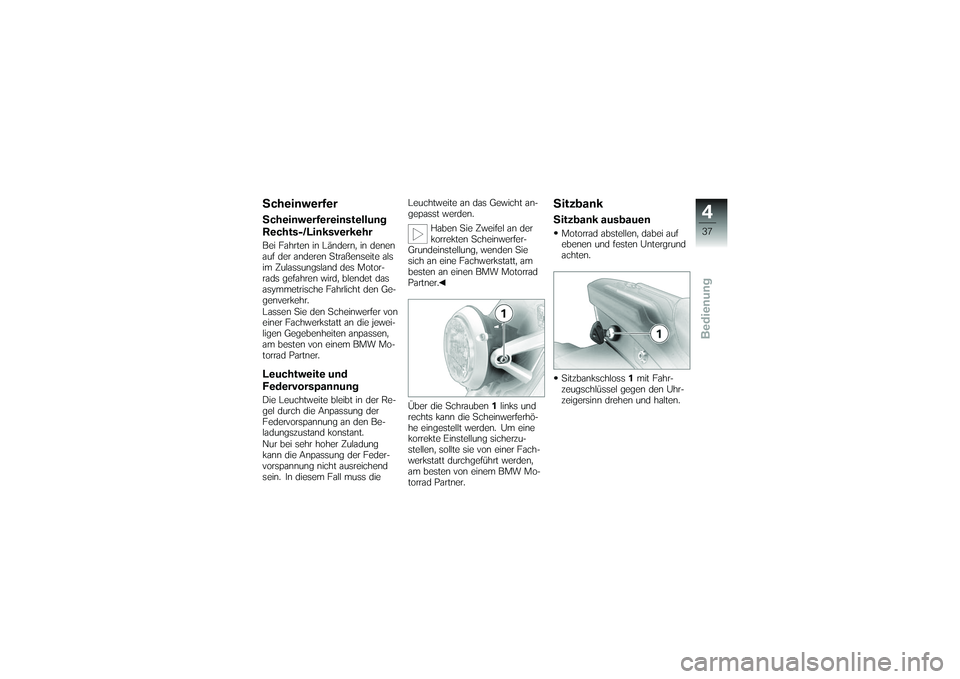

ScheinwerferScheinwerfereinstellung
Rechts-/LinksverkehrBei Fahrten in Ländern, in denen
auf der anderen Straßenseite als
im Zulassungsland des Motor-
rads gefahren wird, blendet das
asymmetrische Fahrlicht den Ge-
genverkehr.
Lassen Sie den Scheinwerfer von
einer Fachwerkstatt an die jewei-
ligen Gegebenheiten anpassen,
am besten von einem BMW Mo-
torrad Partner.Leuchtweite und
FedervorspannungDie Leuchtweite bleibt in der Re-
gel durch die Anpassung der
Federvorspannung an den Be-
ladungszustand konstant.
Nur bei sehr hoher Zuladung
kann die Anpassung der Feder-
vorspannung nicht ausreichend
sein. In diesem Fall muss dieLeuchtweite an das Gewicht an-
gepasst werden.
Haben Sie Zweifel an der
korrekten Scheinwerfer-
Grundeinstellung, wenden Sie
sich an eine Fachwerkstatt, am
besten an einen BMW Motorrad
Partner.
Über die Schrauben 1links und
rechts kann die Scheinwerferhö-
he eingestellt werden. Um eine
korrekte Einstellung sicherzu-
stellen, sollte sie von einer Fach-
werkstatt durchgeführt werden,
am besten von einem BMW Mo-
torrad Partner.
SitzbankSitzbank ausbauenMotorrad abstellen, dabei auf
ebenen und festen Untergrund
achten.
Sitzbankschloss 1mit Fahr-
zeugschlüssel gegen den Uhr-
zeigersinn drehen und halten.
437zBedienung

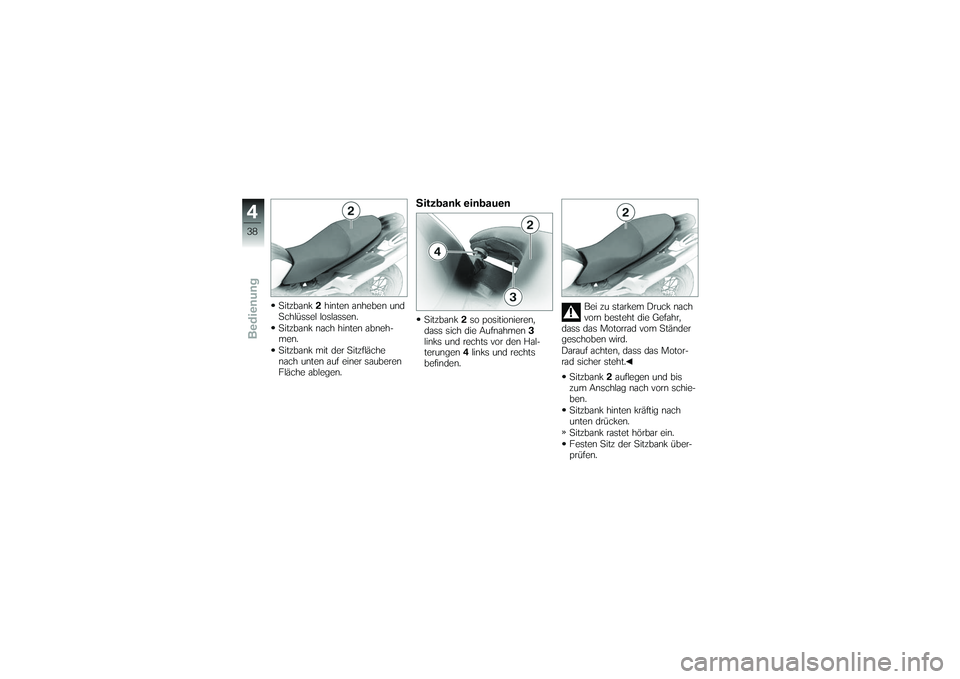

Sitzbank2hinten anheben und
Schlüssel loslassen.
Sitzbank nach hinten abneh-
men.
Sitzbank mit der Sitzfläche
nach unten auf einer sauberen
Fläche ablegen.
Sitzbank einbauenSitzbank 2so positionieren,
dass sich die Aufnahmen 3
links und rechts vor den Hal-
terungen 4links und rechts
befinden. Bei zu starkem Druck nach
vorn besteht die Gefahr,
dass das Motorrad vom Ständer
geschoben wird.
Darauf achten, dass das Motor-
rad sicher steht.
Sitzbank 2auflegen und bis
zum Anschlag nach vorn schie-
ben.
Sitzbank hinten kräftig nach
unten drücken.
Sitzbank rastet hörbar ein.
Festen Sitz der Sitzbank über-
prüfen.
438zBedienung
