2007.5 Peugeot 307 SW Manual do proprietário (in Portuguese)

O CONFORTO
54

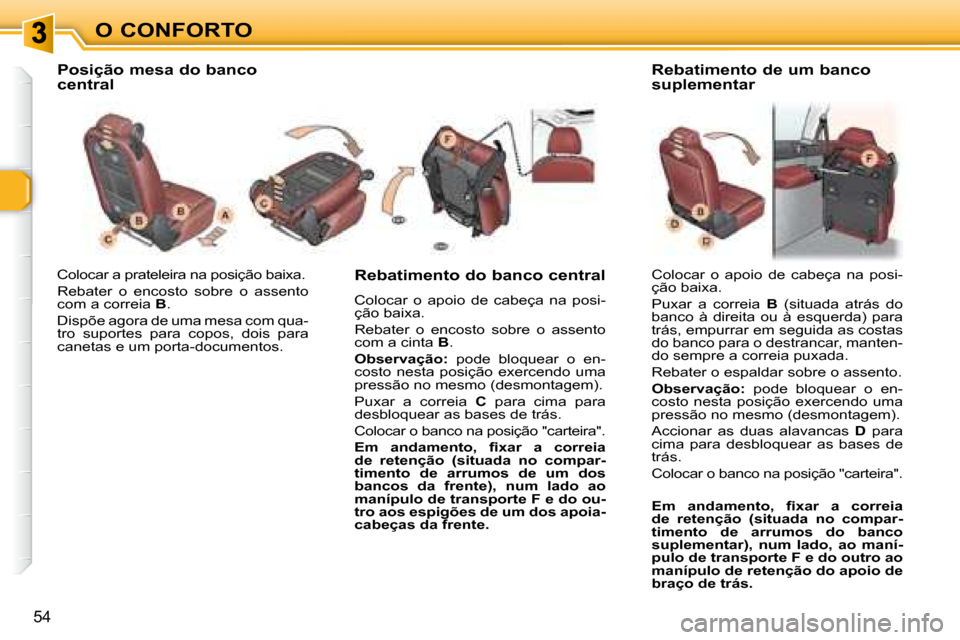

Colocar a prateleira na posição baixa.
Rebater o encosto sobre o assento
com a correia B .
Dispõe agora de uma mesa com qua-
tro suportes para copos, dois para
canetas e um porta-documentos. Rebatimento do banco central
Colocar o apoio de cabeça na posi-
ção baixa.
Rebater o encosto sobre o assento
com a cinta
B .

Observação: pode bloquear o en-
costo nesta posição exercendo uma
pressão no mesmo (desmontagem).
Puxar a correia C para cima para
desbloquear as bases de trás.
Colocar o banco na posição "carteira".

Em andamento, i xar a correia
de retenção (situada no compar-
timento de arrumos de um dos
bancos da frente), num lado ao
manípulo de transporte F e do ou-
tro aos espigões de um dos apoia-
cabeças da frente. Colocar o apoio de cabeça na posi-
ção baixa.
Puxar a correia
B (situada atrás do
banco à direita ou à esquerda) para
trás, empurrar em seguida as costas
do banco para o destrancar, manten-
do sempre a correia puxada.
Rebater o espaldar sobre o assento.

Observação: pode bloquear o en-
costo nesta posição exercendo uma
pressão no mesmo (desmontagem).
Accionar as duas alavancas D para
cima para desbloquear as bases de
trás.
Colocar o banco na posição "carteira".

Em andamento, i xar a correia
de retenção (situada no compar-
timento de arrumos do banco
suplementar), num lado, ao maní-
pulo de transporte F e do outro ao
manípulo de retenção do apoio de
braço de trás.
Posição mesa do banco
central
Rebatimento de um banco
suplementar

O CONFORTO

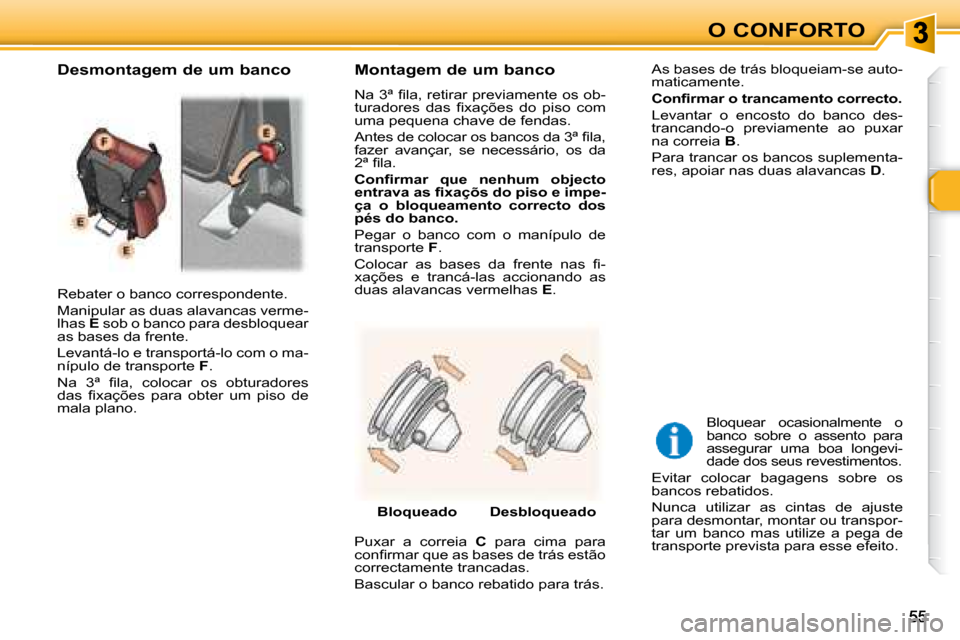

Rebater o banco correspondente.
Manipular as duas alavancas verme-
lhas E sob o banco para desbloquear
as bases da frente.
Levantá-lo e transportá-lo com o ma-
nípulo de transporte F .
Na 3ª i la, colocar os obturadores
das i xações para obter um piso de
mala plano. Montagem de um banco
Na 3ª i la, retirar previamente os ob-
turadores das i xações do piso com
uma pequena chave de fendas.
Antes de colocar os bancos da 3ª i la,
fazer avançar, se necessário, os da
2ª i la.

Coni rmar que nenhum objecto
entrava as i xaçõs do piso e impe-
ça o bloqueamento correcto dos
pés do banco.
Pegar o banco com o manípulo de
transporte F .
Colocar as bases da frente nas i -
xações e trancá-las accionando as
duas alavancas vermelhas E .

Bloqueado
Puxar a correia C para cima para
coni rmar que as bases de trás estão
correctamente trancadas.
Bascular o banco rebatido para trás. As bases de trás bloqueiam-se auto-
maticamente.

Coni rmar o trancamento correcto.
Levantar o encosto do banco des-
trancando-o previamente ao puxar
na correia B .
Para trancar os bancos suplementa-
res, apoiar nas duas alavancas D .
Bloquear ocasionalmente o
banco sobre o assento para
assegurar uma boa longevi-
dade dos seus revestimentos.
Evitar colocar bagagens sobre os
bancos rebatidos.
Nunca utilizar as cintas de ajuste
para desmontar, montar ou transpor-
tar um banco mas utilize a pega de
transporte prevista para esse efeito.

Desbloqueado
Desmontagem de um banco

O CONFORTO
56

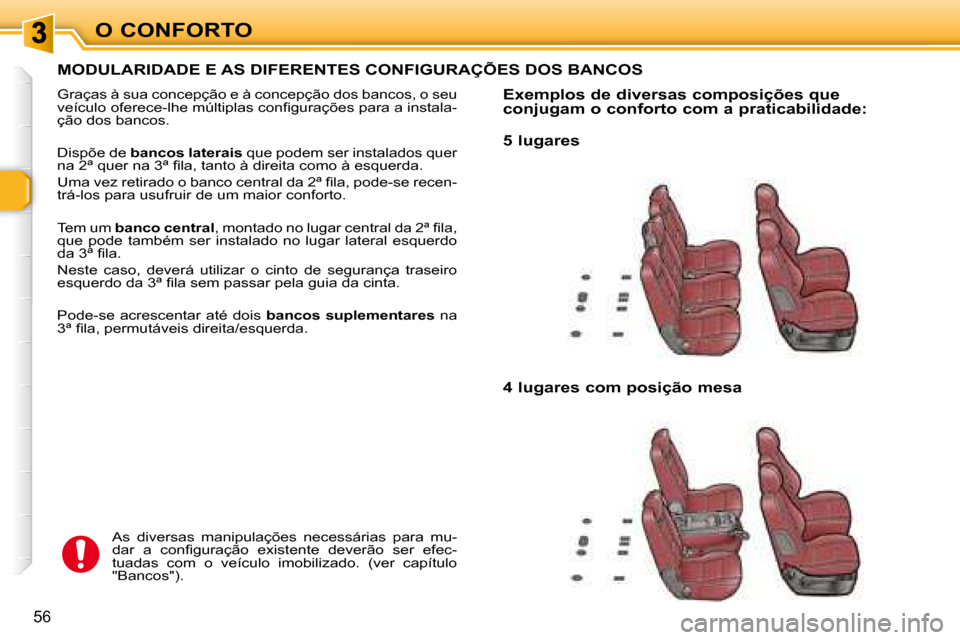

MODULARIDADE E AS DIFERENTES CONFIGURAÇÕES DOS BANCOS
Graças à sua concepção e à concepção dos bancos, o seu
veículo oferece-lhe múltiplas coni gurações para a instala-
ção dos bancos.
Dispõe de bancos laterais que podem ser instalados quer
na 2 ª quer na 3 ª i la, tanto à direita como à esquerd a.
Uma vez retirado o banco central da 2 ª i la, pode-se recen-
trá-los para usufruir de um maior conforto.
Tem um banco central , montado no lugar central da 2 ª i la,
que pode também ser instalado no lugar lateral esquerdo
da 3 ª i la.
Neste caso, deverá utilizar o cinto de segurança traseiro
esquerdo da 3 ª i la sem passar pela guia da cinta.
Pode-se acrescentar até dois bancos suplementares na
3 ª i la, permutáveis direita/esquerda.
As diversas manipulações necessárias para mu-
dar a coni guração existente deverão ser efec-
tuadas com o veículo imobilizado. (ver capítulo
"Bancos"). Exemplos de diversas composições que
conjugam o conforto com a praticabilidade:
5 lugares
4 lugares com posição mesa

O CONFORTO

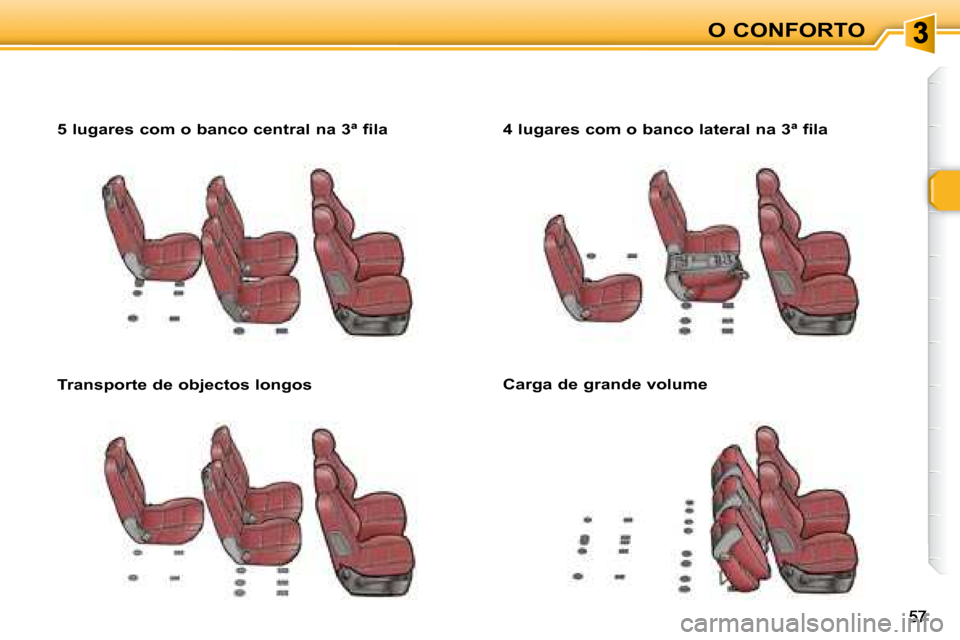

5 lugares com o banco central na 3 ª fila
Transporte de objectos longos 4 lugares com o banco lateral na 3 ª fila
Carga de grande volume

O CONFORTO
58
6 lugares com um banco suplementar e o banco central na 3 ª fila
5 lugares com posição mesa e um banco suplementar 7 lugares com dois bancos suplementares
5 lugares com dois bancos suplementares
rebatidos

O CONFORTO
59

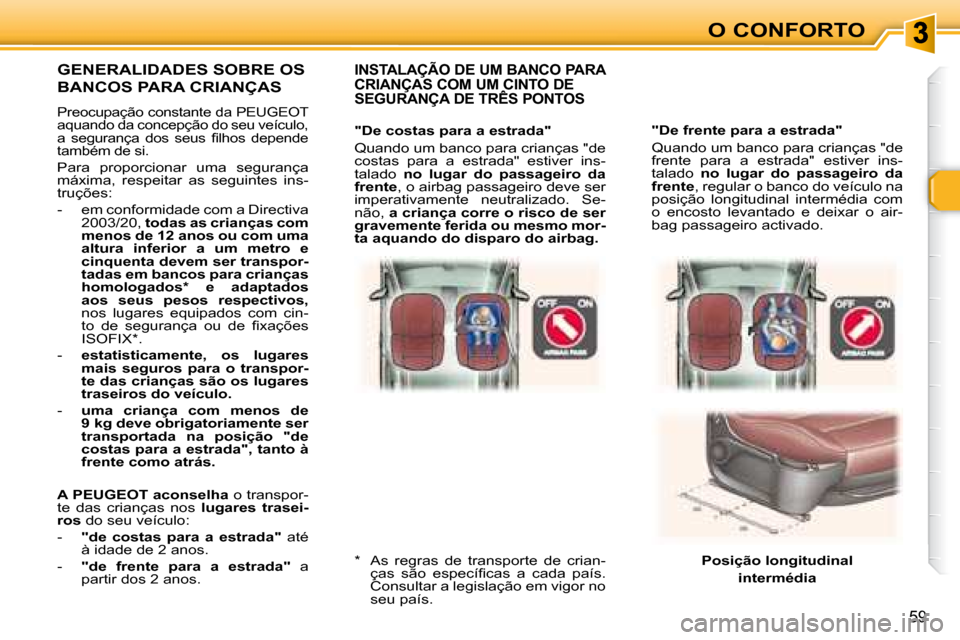

"De frente para a estrada"
Quando um banco para crianças "de
frente para a estrada" estiver ins-
talado no lugar do passageiro da
frente , regular o banco do veículo na
posição longitudinal intermédia com
o encosto levantado e deixar o air-
bag passageiro activado.
INSTALAÇÃO DE UM BANCO PARA
CRIANÇAS COM UM CINTO DE
SEGURANÇA DE TRÊS PONTOS
"De costas para a estrada"
Quando um banco para crianças "de
costas para a estrada" estiver ins-
talado no lugar do passageiro da
frente , o airbag passageiro deve ser
imperativamente neutralizado. Se-
não, a criança corre o risco de ser
gravemente ferida ou mesmo mor-
ta aquando do disparo do airbag.
GENERALIDADES SOBRE OS
BANCOS PARA CRIANÇAS
Preocupação constante da PEUGEOT
aquando da concepção do seu veículo,
a segurança dos seus i lhos depende
também de si.
Para proporcionar uma segurança
máxima, respeitar as seguintes ins-
truções:
- em conformidade com a Directiva
2003/20, todas as crianças com
menos de 12 anos ou com uma
altura inferior a um metro e
cinquenta devem ser transpor-
tadas em bancos para crianças
homologados * e adaptados
aos seus pesos respectivos,
nos lugares equipados com cin-
to de segurança ou de i xações
ISOFIX * .
- estatisticamente, os lugares
mais seguros para o transpor-
te das crianças são os lugares
traseiros do veículo.
- uma criança com menos de
9 kg deve obrigatoriamente ser
transportada na posição "de
costas para a estrada", tanto à
frente como atrás.

A PEUGEOT aconselha o transpor-
te das crianças nos lugares trasei-
ros do seu veículo:
- "de costas para a estrada" até
à idade de 2 anos.
- "de frente para a estrada" a
partir dos 2 anos.
* As regras de transporte de crian-ças são especíi cas a cada país. Consultar a legislação em vigor no seu país.
Posição longitudinal
intermédia

O CONFORTO
60
Airbag passageiro OFF

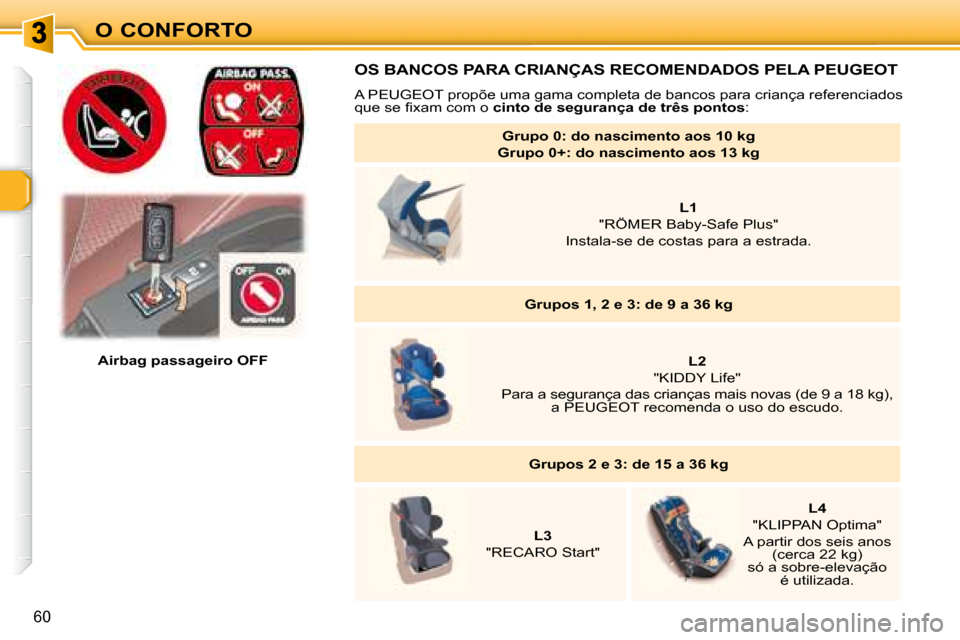

OS BANCOS PARA CRIANÇAS RECOMENDADOS PELA PEUGEOT
A PEUGEOT propõe uma gama completa de bancos para criança referenciados
que se i xam com o cinto de segurança de três pontos :

Grupo 0: do nascimento aos 10 kg

Grupo 0+: do nascimento aos 13 kg

L1
"RÖMER Baby-Safe Plus"
Instala-se de costas para a estrada.

Grupos 1, 2 e 3: de 9 a 36 kg

L2
"KIDDY Life"
Para a segurança das crianças mais novas (de 9 a 18 kg),
a PEUGEOT recomenda o uso do escudo.

Grupos 2 e 3: de 15 a 36 kg
L3
"RECARO Start"
L4
"KLIPPAN Optima"
A partir dos seis anos (cerca 22 kg)
só a sobre-elevação é utilizada.

O CONFORTO
60
Airbag passageiro OFF
OS BANCOS PARA CRIANÇAS RECOMENDADOS PELA PEUGEOT
A PEUGEOT propõe uma gama completa de bancos para criança referenciados
que se i xam com o cinto de segurança de três pontos :

Grupo 0: do nascimento aos 10 kg

Grupo 0+: do nascimento aos 13 kg

L1
"RÖMER Baby-Safe Plus"
Instala-se de costas para a estrada.

Grupos 1, 2 e 3: de 9 a 36 kg

L2
"KIDDY Life"
Para a segurança das crianças mais novas (de 9 a 18 kg),
a PEUGEOT recomenda o uso do escudo.

Grupos 2 e 3: de 15 a 36 kg
L3
"RECARO Start"
L4
"KLIPPAN Optima"
A partir dos seis anos (cerca 22 kg)
só a sobre-elevação é utilizada.
