Puesto de conducción63
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

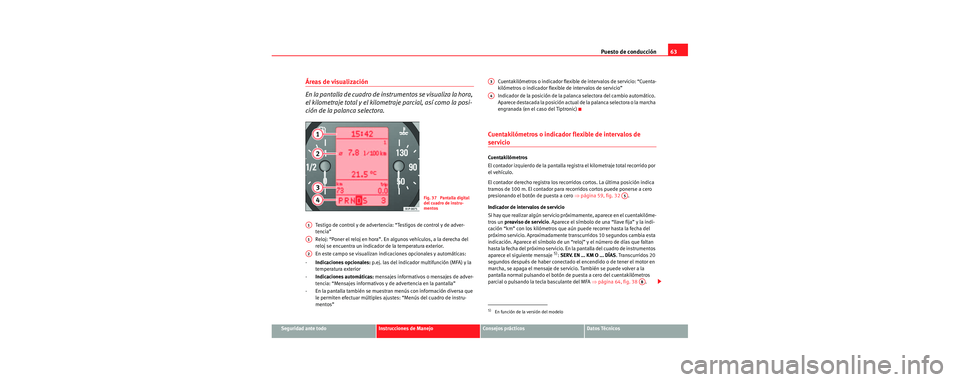

Áreas de visualización
En l a p a n tall a d e c u a dro d e i nst ru m en t os se v i s u a l i za l a h o ra ,
el kilometraje total y el kilometraje parcial, así como la posi-
ción de la palanca selectora.
Testigo de control y de advertencia: “Testigos de control y de adver-
tencia”
Reloj: “Poner el reloj en hora”. En algunos vehículos, a la derecha del
reloj se encuentra un indicador de la temperatura exterior.
En este campo se visualizan indicaciones opcionales y automáticas:
- Indicaciones opcionales: p.ej. las del indicador multifunción (MFA) y la
temperatura exterior
- Indicaciones automáticas: mensajes informativos o mensajes de adver-
tencia: “Mensajes informativos y de advertencia en la pantalla”
- En la pantalla también se muestran menús con información diversa que le permiten efectuar múltiples ajustes: “Menús del cuadro de instru-
mentos” Cuentakilómetros o indicador flexible
de intervalos de servicio: “Cuenta-
kilómetros o indicador flexible de intervalos de servicio”
Indicador de la posición de la palanca selectora del cambio automático.
Aparece destacada la posición actual de la palanca selectora o la marcha
engranada (en el caso del Tiptronic)
Cuentakilómetros o indicador flexible de intervalos de
servicio
Cuentakilómetros
El contador izquierdo de la pantalla registra el kilometraje total recorrido por
el vehículo.
El contador derecho registra los recorri dos cortos. La última posición indica
tramos de 100 m. El contador para recorridos cortos puede ponerse a cero
presionando el botón de puesta a cero ⇒página 59, fig. 32 .
Indicador de intervalos de servicio
Si hay que realizar algún servicio pr óximamente, aparece en el cuentakilóme-
tros un preaviso de servicio . Aparece el símbolo de una “llave fija” y la indi-
cación “km” con los kilómetros que aú n puede recorrer hasta la fecha del
próximo servicio. Aproximadamente transcurridos 10 segundos cambia esta
indicación. Aparece el símbolo de un “r eloj” y el número de días que faltan
hasta la fecha del próximo servicio. En la pantalla del cuadro de instrumentos
aparece el siguiente mensaje
5): SERV. EN ... KM O ... DÍAS . Transcurridos 20
segundos después de haber conectado el encendido o de tener el motor en
marcha, se apaga el mensaje de servicio. También se puede volver a la
pantalla normal pulsando el botón de puesta a cero del cuentakilómetros
parcial o pulsando la te cla basculante del MFA ⇒página 64, fig. 38 .
Fig. 37 Pantalla digital
del cuadro de instru-
mentos
A1
A1
A2
5)En función de la versión del modelo
A3
A4
A5
AB
s2sc.2.book Seite 63 Dienstag, 18. Juli 2006 3:39 15

Puesto de conducción
64

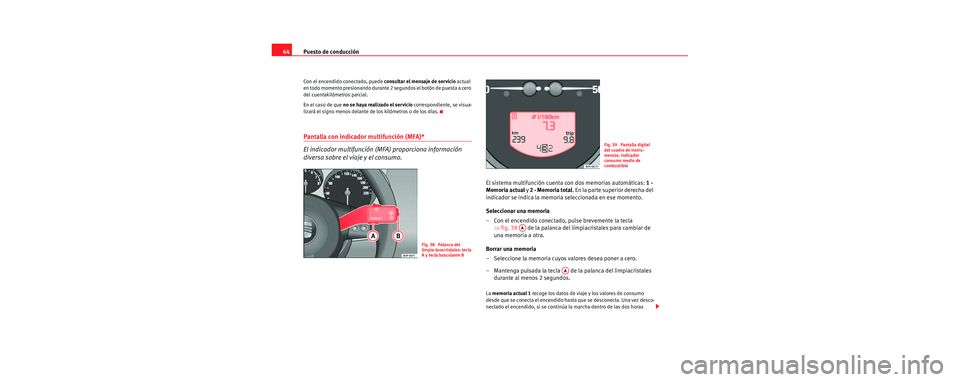

Con el encendido conectado, puede consultar el mensaje de servicio actual
en todo momento presionando durante 2 segundos el botón de puesta a cero
del cuentakilómetros parcial.
En el caso de que no se haya realizado el servicio correspondiente, se visua-
lizará el signo menos delante de los kilómetros o de los días.
Pantalla con indicador multifunción (MFA)*
El indicador multifunción (MFA) proporciona información
diversa sobre el viaje y el consumo.
El sistema multifunción cuenta con dos memorias automáticas: 1 -
Memoria actual y 2 - Memoria total . En la parte superior derecha del
indicador se indica la memoria seleccionada en ese momento.
Seleccionar una memoria
– Con el encendido conectado, pulse brevemente la tecla ⇒fig. 38 de la palanca del limpiacristales para cambiar de
una memoria a otra.
Borrar una memoria
– Seleccione la memoria cuyos valores desea poner a cero.
– Mantenga pulsada la tecla de la palanca del limpiacristales durante al menos 2 segundos.
La memoria actual 1 recoge los datos de viaj e y los valores de consumo
desde que se conecta el encendido hasta que se desconecta. Una vez desco-
nectado el encendido, si se continúa la marcha dentro de las dos horas
Fig. 38 Palanca del
limpia-lavacristales: tecla
A y tecla basculante B
Fig. 39 Pantalla digital
del cuadro de instru-
mentos: indicador
consumo medio de
combustible
AA
AA
s2sc.2.book Seite 64 Dienstag, 18. Juli 2006 3:39 15

Puesto de conducción65
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
siguientes, se añaden los valores nuevos a los ya memorizados. Si se inte-
rrumpe la marcha durante más de dos horas, la memoria se borrará automá-
ticamente.
La
memoria total 2 recoge los datos de viaje de un número indeterminado de
trayectos (aún cuando el encendido ha ya estado más de dos horas desconec-
tado) hasta un máximo de 99 horas y 59 minutos, 9999 km y 999 litros de
combustible. Si se sobrepasa uno de los valores mencionados, la memoria se
borra automáticamente.
Información del indicador multifunción (MFA)*
En el indicador multifunción (MFA), puede consultar los siguientes datos
accionando la tecla basculante ⇒fig. 40 de la palanca del limpiacris-
tales:
Indicaciones de las memorias
•Duración del viaje
•Aviso velocidad
•Velocidad media
•Recorrido
•Autonomía
•Consumo medio
•Consumo actual
min - Duración del viaje
Se indica el tiempo transcurrido desde que se conectó el encendido.
El tiempo máximo de indicación es en ambas memorias de 99 horas y 59
minutos. Si se sobrepasa este valor , la memoria correspondiente se borra
automáticamente.
Fig. 40 Palanca del
limpia-lavacristales: tecla
A y tecla basculante B
Fig. 41 Pantalla digital
del cuadro de instru-
mentos: indicador
consumo medio de
combustible.
AB
s2sc.2.book Seite 65 Dienstag, 18. Juli 2006 3:39 15

Puesto de conducción
66
Aviso velocidad indicada
Cuando circule a la velocidad deseada, entre en el menú Modo Aviso Velo-
cidad y presione la tecla A (Reset), el cuadro memoriza la velocidad indicada.
Si sobrepasa la velocidad indicada , aparece un aviso de texto en la pantalla
6) y suena una señal acústica.
Se puede desactivar pulsando la tecla A (Reset).
La velocidad se puede cambiar con la tecla basculante B en pasos de 5 km/h,
dentro de los 5 seg. siguientes a la memorización inicial.
Ø km/h - Velocidad media
Tras conectar el encendido, la velocidad media comienza a visualizarse tras
recorrerse aproximadamente 100 metros. Hasta ese momento aparecen
guiones en vez de un valor. Durante la marcha, el valor indicado se actualiza
cada 5 segundos.
km - Recorrido
Se indica el trayecto recorrido desde que se conectó el encendido.
El valor máximo de indicación es en ambas memorias de 9999 km. Si se
sobrepasa este valor, la memoria correspondiente se borra automática-
mente.
 km - Autonomía
La autonomía se calcula basándose en el contenido del depósito y en el
consumo actual. Indica cuántos kilómetros se pueden recorrer aún mante-
niendo las mismas condiciones de marcha.
Ø ltr/100km - Consumo medio
Tras conectar el encendido, el consumo medio comienza a visualizarse
⇒ página 65, fig. 41 tras recorrerse aproximadamente 100 metros. Hasta
ese momento aparecen guiones en vez de un valor. Durante la marcha, el valor indicado se actualiza cada 5 segundos. No se indica el combustible
consumido.
ltr/100km o ltr/h - Consumo actual
Se indica el consumo actual en ltr/km mientras el vehículo esté en movi-
miento o en ltr/h (litros/hora) cuando el vehículo está detenido con el motor
en marcha.
Con ayuda de este indicador puede hacerse una idea de cómo influye el estilo
de conducción en el consumo
⇒página 194.
Indicador de temperatura exterior
El margen de medición abarca desde -45° C hasta +58° C. A temperaturas por
debajo de +4° C, se visualiza adicionalmen te el “símbolo del cristal de hielo”
y suena un “gong” si circula por encima de 20 km/h (aviso de peligro de
heladas). Este símbolo parpadea primero durante aprox. 10 segundos y
permanece encendido mientras la temper atura exterior no supere los +4° C ó
no suba por encima de 6ºC si estaba encendido.
¡ATENCIÓN!
Aunque no se encienda el “símbolo del cristal de hielo”, el firme puede
estar helado. Por lo tanto, no se base exclusivamente en este indicador, ya
que podría sufrir un accidente.
Nota
Con el vehículo parado o a velocidades muy bajas, la temperatura exterior
indicada puede ser superior a la real debido al calor emitido por el motor.
6)En función de la versión del modelo, el mensaje del cuadro varía y puede ir represen-
tado, bien por un parpadeo de la velocidad o bien por un mensaje de velocidad.
s2sc.2.book Seite 66 Dienstag, 18. Juli 2006 3:39 15

Puesto de conducción67
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Mensajes informativos y de advertencia en la pantalla
La pantalla informa de posibles averías mediante testigos de
control, mensajes informativos y de advertencia.
Al conectar el encendido o durante la marcha, se comprueba el estado de
determinadas funciones y componentes del vehículo. Las anomalías en el
funcionamiento se visualizan en la pantalla en forma de símbolos acompa-
ñados de un mensaje informativo o de advertencia y, dependiendo del caso,
incluso de una señal acústica.
Símbolos de advertencia
Hay símbolos de advertencia rojos (prioridad 1) y símbolos de advertencia
amarillos (prioridad 2)
Mensajes informativos
Además de mensajes de advertencia a consecuencia de alguna anomalía, en
la pantalla se muestra información sobre el estado del vehículo o se solicita
la intervención del conductor.
Nota
En el caso de pantallas sin visualización de mensajes informativos o de
advertencia, las anomalías se indicarán solamente mediante testigos de
control.
Mensajes de advertencia con prioridad 1 (en rojo)
Si se produce una de estas anomalías, el símbolo se enciende o parpadea y
se escuchan tres señales de advertencia sucesivas . Los símbolos advierten
de un peligro . Detenga el vehículo y pare el motor. Compruebe la función que
falla y subsane la anomalía. En caso necesario, deberá solicitar la ayuda de
personal especializado. De producirse varias anomalías con prioridad 1, los símbolos correspon-
dientes se encenderán de forma sucesiva durante unos 2 segundos y parpa-
dearán hasta que se subsane la anomalía.
Mientras haya un mensaje de advertencia con prioridad 1, no se visualizará
ningún menú en la pantalla.
Ejemplos de mensajes de advertencia con prioridad 1 (en rojo)
7)
•Símbolo del sistema de frenos  con mensaje de advertencia
STOP
LÍQUIDO DE FRENOS MANUAL DE INSTRUCCIONES o STOP AVERÍA FRENOS
MANUAL DE INSTRUCCIONES
•Símbolo del líquido refrigerante  con mensaje de advertencia STOP
COMPROBAR REFRIGERANTE MANUAL DE INSTRUCCIONES
•Símbolo de presión del aceite del motor  con mensaje de advertencia
STOP PRESION ACEITE PARAR MOTOR MANUAL DE INSTRUCCIONES
Mensajes de advertencia con prioridad 2 (en amarillo)
Si se produce una de estas anomalías, se enciende el símbolo correspon-
diente y suena una señal de advertencia . Deberá comprobarse lo antes
posible la función correspondiente.
De darse varios mensajes de advertencia con prioridad 2, se encenderán los
símbolos correspondientes sucesivament e durante unos 2 segundos. Trans-
curridos unos instantes, desaparece el mensaje informativo; el símbolo
permanece encendido en un extremo de la pantalla.
Los mensajes de advertencia con prioridad 2 sólo se visualizan si no existe
ningún mensaje con prioridad 1.
Ejemplos de mensajes de advertencia con prioridad 2 (en amarillo):
•Testigo del combustible con mensaje informativo REPOSTAR
7)En función de la versión del modelo
s2sc.2.book Seite 67 Dienstag, 18. Juli 2006 3:39 15

Puesto de conducción
68
•Símbolo del nivel del agua del lavacristales  con mensaje informativo
AÑADIR AGUA LIMPIACRISTALES . Rellene el depósito del lavacristales
⇒ página 224•Símbolo del inmovilizador electrónico  con mensaje informativo SAFE.
No se utilizó una llave válida, por lo que no puede ponerse en marcha el vehí-
culo
Menús del cuadro de instrumentos
Menú principal
El menú le permite acceder a las diferentes funciones de la pantalla.
Abrir el menú principal
– Conecte el encendido.
– Mantenga pulsada la tecla durante dos segundos . Es posible que tenga que repetir este procedimiento hasta que se visualice
el menú principal. Seleccionar un menú del menú principal
– Para marcar una opción del menú, pulse el extremo superior o
inferior de la tecla basculante. La opción marcada se visualizará
entre dos líneas horizontales.
– Pulse la tecla para seleccionar la opción marcada.
Fig. 42 Palanca del
limpiacristales: tecla A
para confirmar opciones
del menú y tecla bascu-
lante B para cambiar de
menú
Fig. 43 Pantalla digital
del cuadro de instru-
mentos: Menú principal
AB
AA
s2sc.2.book Seite 68 Dienstag, 18. Juli 2006 3:39 15

Puesto de conducción69
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Ejemplo de utilización de los menús:
“Ejemplo de utilización de los menús”
Nota
En función de la electrónica y del equipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla.Menú principal Función
Ind. multifunc. Cambia al indicador multifunción (MFA): “Indicador multifunción (MFA)”
Audio Si el equipo de radio está conectado se indica la emisora actual.
Navegación Este menú sólo está disponible si el vehículo está equipado con sistema de navegación. El sistema de navega-
ción tiene que estar encendido. Con la guía al destino activa, se muestran flechas de giro y barras de proximidad.
La representación es parecida a la del Sistema de navegación.
Si la guía al destino no está activa, se muestra la direcció n de marcha (brújula) y el nombre de la calle por la que
se circula.
Te l é f o n o Este menú sólo está disponible si el vehículo está equipado con un teléfono montando de fábrica: “Instalación
fija del teléfono”
Estado vehículo Este menú visualiza los textos actuales de advertencia o de información: “Menú Estado del vehículo”
Esta opción parpadea cuando hay alguno de estos textos.
Configuración Esta opción le permite ajustar la hora, la advertencia de velocidad en caso de llevar neumáticos de invierno, las
unidades, el idioma, la calefacción independiente, el menú Luz y visibilidad y el menú Confort.
Indicador off Se apaga la pantalla.
Se vuelve a encender cuando se acceda la menú principal o cuando aparezca un mensaje de advertencia, de
avería o de servicio. Al conectar el encendido, se visual iza durante 5 segundos el menú principal antes de que se
apague en la pantalla de nuevo.
s2sc.2.book Seite 69 Dienstag, 18. Juli 2006 3:39 15

Puesto de conducción
70
Ejemplo de utilización de los menús
Todos los menús del cuadro de instrumentos se pueden utilizar según el principio aquí descrito.
Para ilustrar el uso de los menús, se muestra cómo programar una
advertencia de velocidad. Esto resulta de gran utilidad, por ejemplo,
cuando el vehículo monta neumáticos de invierno que no están
diseñados para la velocidad máxima del mismo.
1. Abrir el menú principal
– Conecte el encendido.
– Mantenga pulsada la tecla durante dos segundos para volver
al menú principal desde otro menú. Es posible que tenga que
repetir este procedimiento hasta que se visualice el menú prin-
cipal. 2. Abrir el menú “Configuración”
– Para marcar una opción del menú, pulse el extremo superior o
inferior de la tecla basculante. La opción marcada se visualizará
entre dos líneas y a la derecha aparecerá además un triángulo.
– Marque el menú Configuración.
– Pulse la tecla de la palanca del limpiacristales. Se abre el menú Configuración
3. Abrir el menú “Neumáticos de invierno”
– Seleccione la opción Neum. invierno con la tecla basculante.
– Pulse la tecla . Se abre el menú Neumáticos de invierno.
Fig. 44 Palanca del
limpiacristales: tecla A
para confirmar opciones
del menú y tecla bascu-
lante B para cambiar de
menú
Fig. 45 Pantalla digital
del cuadro de instru-
mentos: indicador de
neumáticos invierno
AB
AA
AA
s2sc.2.book Seite 70 Dienstag, 18. Juli 2006 3:39 15
