2006 Hyundai Matrix Manual do proprietário (in Portuguese)

CARACTERÍSTICAS DO SEU HYUNDAI1
43
1
43
1
43
CARACTERÍSTICAS DO SEU HYUNDAI
B240C01HP

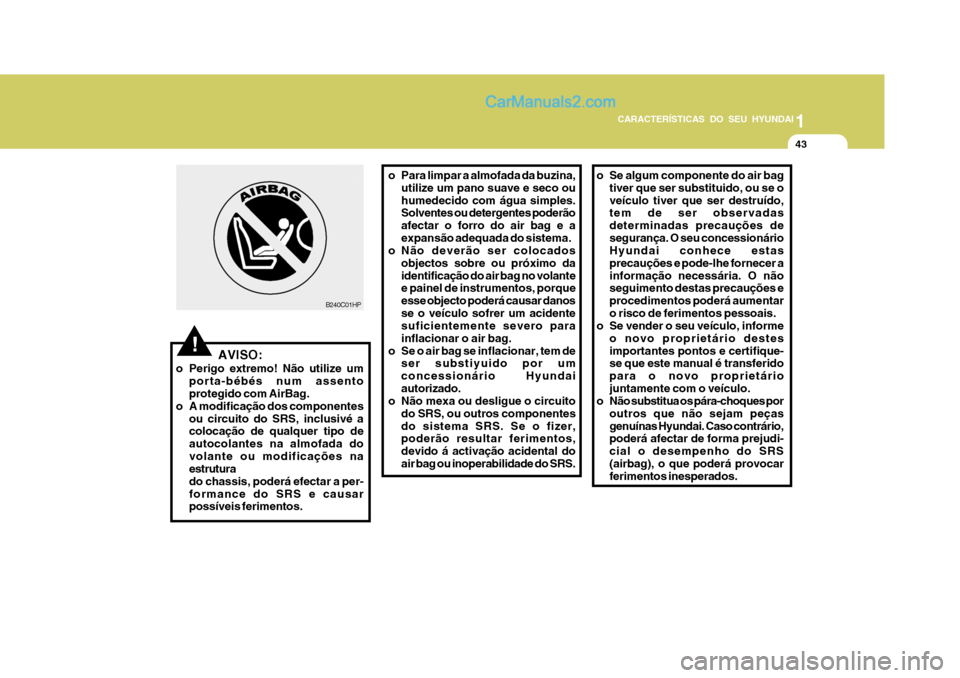

!AVISO:
o Perigo extremo! Não utilize um porta-bébés num assento protegido com AirBag.
o A modificação dos componentes ou circuito do SRS, inclusivé acolocação de qualquer tipo de autocolantes na almofada dovolante ou modificações na estrutura do chassis, poderá efectar a per-formance do SRS e causar possíveis ferimentos.
o Para limpar a almofada da buzina,utilize um pano suave e seco ou humedecido com água simples. Solventes ou detergentes poderão afectar o forro do air bag e aexpansão adequada do sistema.
o Não deverão ser colocados
objectos sobre ou próximo daidentificação do air bag no volante e painel de instrumentos, porque esse objecto poderá causar danosse o veículo sofrer um acidente suficientemente severo para inflacionar o air bag.
o Se o air bag se inflacionar, tem de ser substiyuido por umconcessionário Hyundaiautorizado.
o Não mexa ou desligue o circuito
do SRS, ou outros componentesdo sistema SRS. Se o fizer, poderão resultar ferimentos, devido á activação acidental doair bag ou inoperabilidade do SRS. o Se algum componente do air bag
tiver que ser substituido, ou se oveículo tiver que ser destruído, tem de ser observadas determinadas precauções desegurança. O seu concessionário Hyundai conhece estas precauções e pode-lhe fornecer ainformação necessária. O não seguimento destas precauções e procedimentos poderá aumentaro risco de ferimentos pessoais.
o Se vender o seu veículo, informe
o novo proprietário destesimportantes pontos e certifique- se que este manual é transferido para o novo proprietáriojuntamente com o veículo.
o Não substitua os pára-choques por
outros que não sejam peçasgenuínas Hyundai. Caso contrário, poderá afectar de forma prejudi- cial o desempenho do SRS(airbag), o que poderá provocar ferimentos inesperados.

1CARACTERÍSTICAS DO SEU HYUNDAI

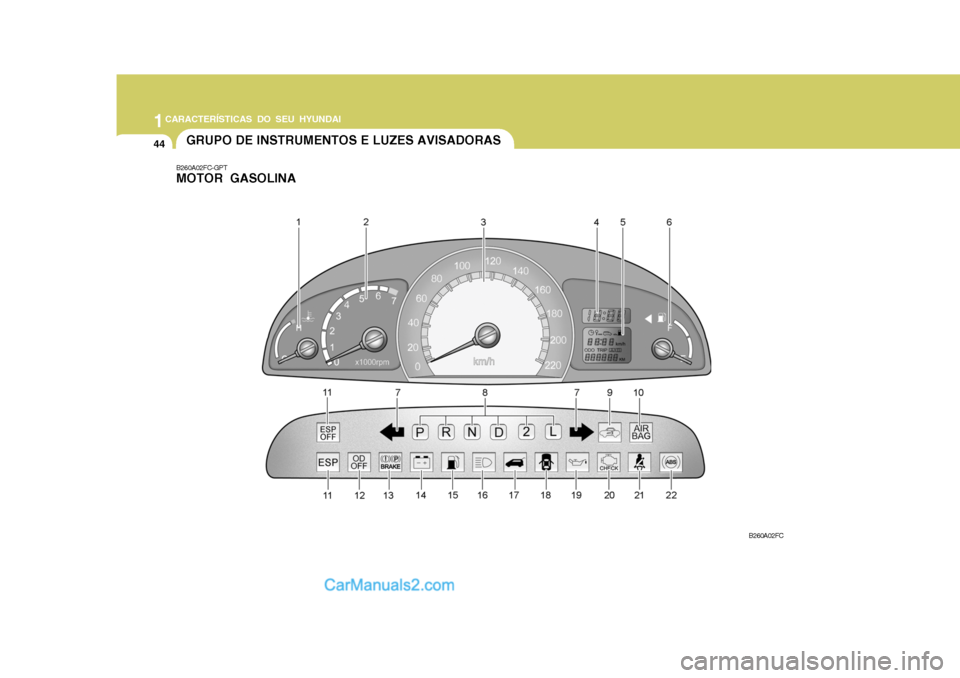

44GRUPO DE INSTRUMENTOS E LUZES AVISADORAS
B260A02FC-GPT MOTOR GASOLINA
B260A02FC

CARACTERÍSTICAS DO SEU HYUNDAI1
45
1
45
1
45
CARACTERÍSTICAS DO SEU HYUNDAI
1. Indicador de temperatura
2. Tacómetro
3. Velocímetro
4. Relógio digital
5. Conta-Quilómetros/Totalizador parcial/Computador de
bordo (Se instalado)
6. Indicador do nivel de combustivel
7. Indicadores luminosos de mudança de direcção
8. Indicador da posição da caixa automática (Só caixa automática)
9. Luz de aviso do sistema de imobilização do motor
10. Luz avisadora do sistema suplementar de limitação SRS (Airbag) 11. Luzes Indicadoras do Programa Electrónico de
Estabilidade (Se instalado)/Indicador luminoso controlo traçcão (Se instalado)
12. Luz avisadora de Overdrive (Só caixa automática)
13. Luz avisadora do nível de óleo dos travões
14. Luz avisadora de sistema de carga da bateria
15. Luz avisadora do nível de combustível baixo
16. Luz avisadora de máximos
17. Luz Avisadora da Tampa da Bagageira Aberta
18. Luz avisadora de porta aberta
19. Luz avisadora da pressão do óleo
20. Aviso luminoso do motor (Se instalado)
21. Luz avisadora do cinto de segurança (Se instalado)
22. Luz avisadora do sistema de ABS (Se instalado)

1CARACTERÍSTICAS DO SEU HYUNDAI
46
B260B02FC-GPT MOTOR DIESEL
B260B02FC

CARACTERÍSTICAS DO SEU HYUNDAI1
47
1
47
1
47
CARACTERÍSTICAS DO SEU HYUNDAI

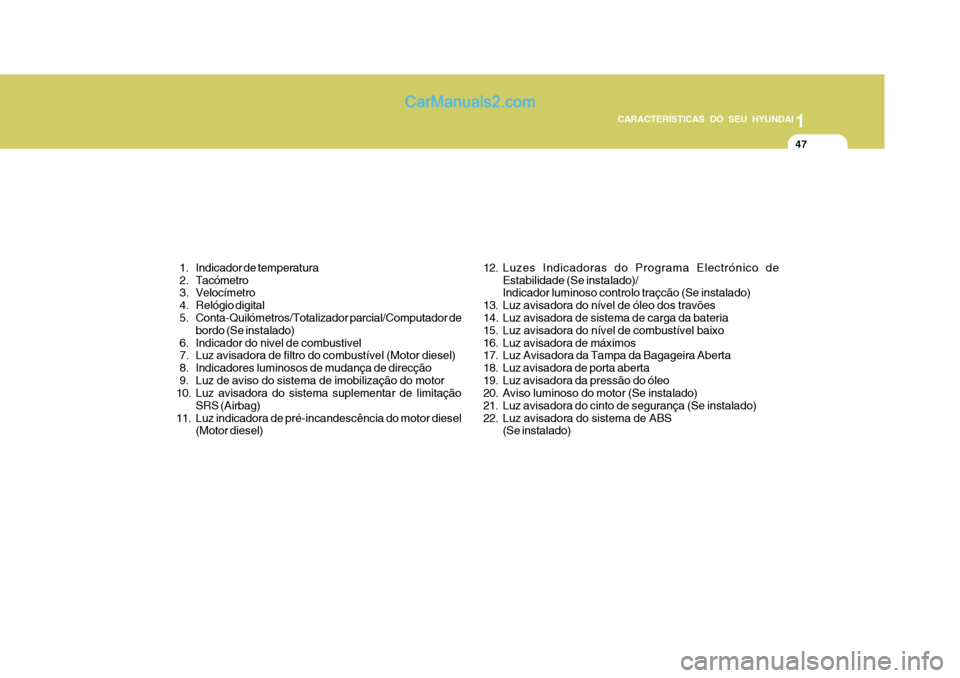

1. Indicador de temperatura
2. Tacómetro
3. Velocímetro
4. Relógio digital
5. Conta-Quilómetros/Totalizador parcial/Computador de
bordo (Se instalado)
6. Indicador do nivel de combustivel
7. Luz avisadora de filtro do combustível (Motor diesel)
8. Indicadores luminosos de mudança de direcção
9. Luz de aviso do sistema de imobilização do motor
10. Luz avisadora do sistema suplementar de limitação SRS (Airbag)
11. Luz indicadora de pré-incandescência do motor diesel (Motor diesel) 12. Luzes Indicadoras do Programa Electrónico de
Estabilidade (Se instalado)/Indicador luminoso controlo traçcão (Se instalado)
13. Luz avisadora do nível de óleo dos travões
14. Luz avisadora de sistema de carga da bateria
15. Luz avisadora do nível de combustível baixo
16. Luz avisadora de máximos
17. Luz Avisadora da Tampa da Bagageira Aberta
18. Luz avisadora de porta aberta
19. Luz avisadora da pressão do óleo
20. Aviso luminoso do motor (Se instalado)
21. Luz avisadora do cinto de segurança (Se instalado)
22. Luz avisadora do sistema de ABS (Se instalado)

1CARACTERÍSTICAS DO SEU HYUNDAI

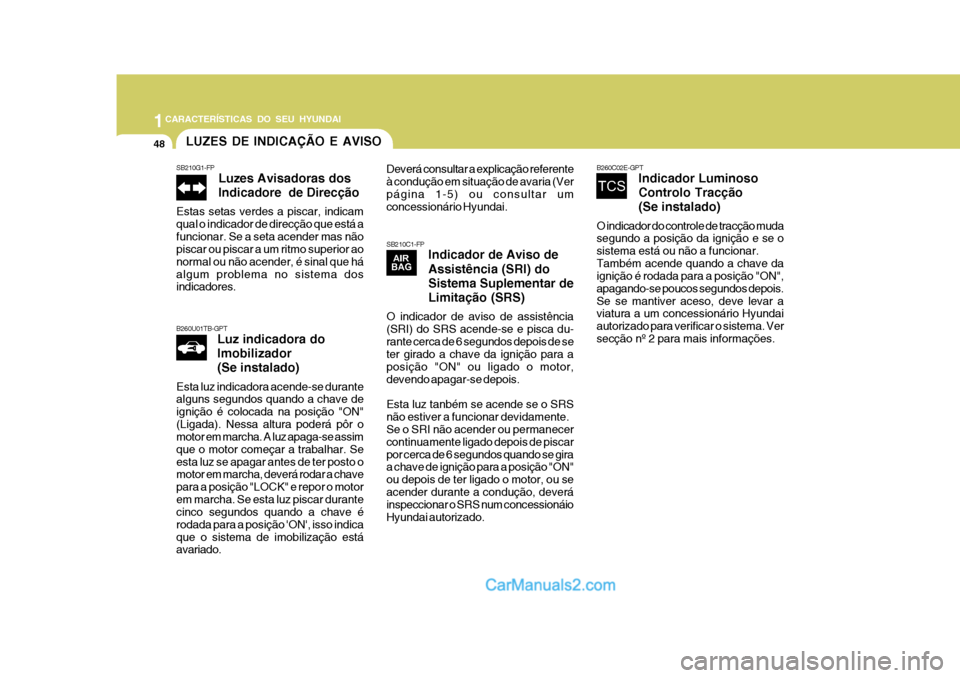

48LUZES DE INDICAÇÃO E AVISO
SB210G1-FP Luzes Avisadoras dos Indicadore de Direcção
Estas setas verdes a piscar, indicam qual o indicador de direcção que está afuncionar. Se a seta acender mas não piscar ou piscar a um ritmo superior ao normal ou não acender, é sinal que háalgum problema no sistema dos indicadores.
SB210C1-FP Indicador de Aviso de Assistência (SRI) do Sistema Suplementar deLimitação (SRS)
O indicador de aviso de assistência (SRI) do SRS acende-se e pisca du-rante cerca de 6 segundos depois de se ter girado a chave da ignição para a posição "ON" ou ligado o motor,devendo apagar-se depois. Esta luz tanbém se acende se o SRS não estiver a funcionar devidamente. Se o SRI não acender ou permanecer continuamente ligado depois de piscarpor cerca de 6 segundos quando se gira a chave de ignição para a posição "ON" ou depois de ter ligado o motor, ou seacender durante a condução, deverá inspeccionar o SRS num concessionáio Hyundai autorizado.
B260U01TB-GPT Luz indicadora do
Imobilizador(Se instalado)
Esta luz indicadora acende-se durante alguns segundos quando a chave de ignição é colocada na posição "ON"(Ligada). Nessa altura poderá pôr o motor em marcha. A luz apaga-se assim que o motor começar a trabalhar. Seesta luz se apagar antes de ter posto o motor em marcha, deverá rodar a chave para a posição "LOCK" e repor o motorem marcha. Se esta luz piscar durante cinco segundos quando a chave é rodada para a posição 'ON', isso indicaque o sistema de imobilização está avariado. Deverá consultar a explicação referente à condução em situação de avaria (Verpágina 1-5) ou consultar um concessionário Hyundai.
B260C02E-GPT
Indicador Luminoso Controlo Tracção(Se instalado)
O indicador do controle de tracção muda segundo a posição da ignição e se o sistema está ou não a funcionar.Também acende quando a chave da ignição é rodada para a posição "ON", apagando-se poucos segundos depois.Se se mantiver aceso, deve levar a viatura a um concessionário Hyundai autorizado para verificar o sistema. Versecção nº 2 para mais informações.

CARACTERÍSTICAS DO SEU HYUNDAI1
49
1
49
1
49
CARACTERÍSTICAS DO SEU HYUNDAI
!

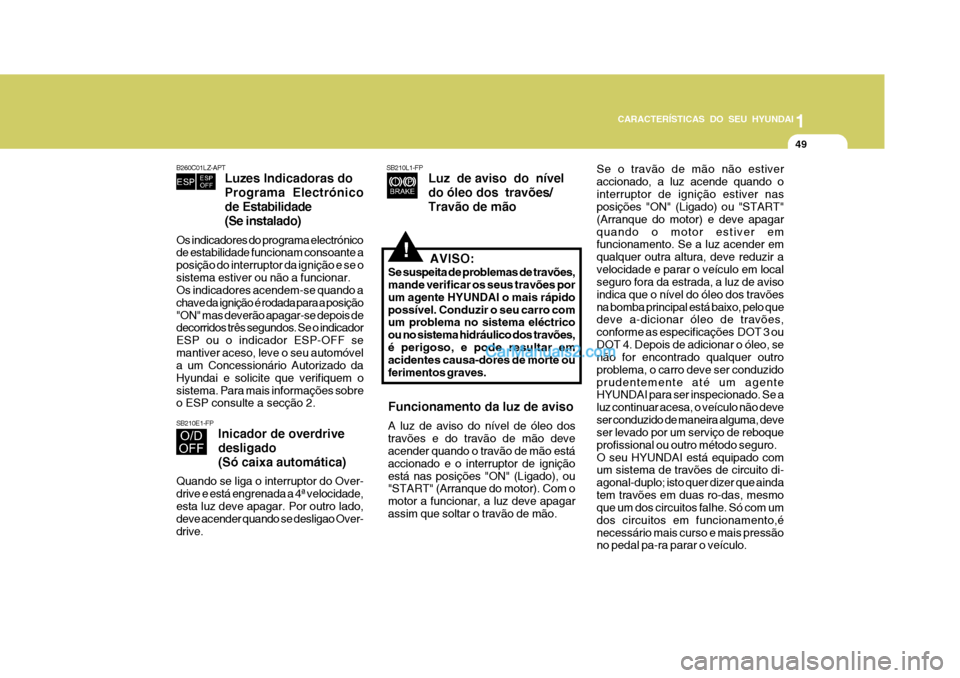

Funcionamento da luz de aviso A luz de aviso do nível de óleo dos travões e do travão de mão deve acender quando o travão de mão está accionado e o interruptor de igniçãoestá nas posições "ON" (Ligado), ou "START" (Arranque do motor). Com o motor a funcionar, a luz deve apagarassim que soltar o travão de mão.
SB210L1-FP
Luz de aviso do nível do óleo dos travões/Travão de mão
AVISO:
Se suspeita de problemas de travões, mande verificar os seus travões por um agente HYUNDAI o mais rápidopossível. Conduzir o seu carro com um problema no sistema eléctrico ou no sistema hidráulico dos travões,é perigoso, e pode resultar em acidentes causa-dores de morte ou ferimentos graves.
SB210E1-FP Inicador de overdrive desligado(Só caixa automática)
Quando se liga o interruptor do Over- drive e está engrenada a 4ª velocidade,esta luz deve apagar. Por outro lado, deve acender quando se desligao Over- drive.
B260C01LZ-APT Luzes Indicadoras do Programa Electrónico
de Estabilidade(Se instalado)
Os indicadores do programa electrónico de estabilidade funcionam consoante a posição do interruptor da ignição e se osistema estiver ou não a funcionar. Os indicadores acendem-se quando a chave da ignição é rodada para a posição"ON" mas deverão apagar-se depois de decorridos três segundos. Se o indicador ESP ou o indicador ESP-OFF semantiver aceso, leve o seu automóvel a um Concessionário Autorizado da Hyundai e solicite que verifiquem osistema. Para mais informações sobre o ESP consulte a secção 2. Se o travão de mão não estiver accionado, a luz acende quando ointerruptor de ignição estiver nas posições "ON" (Ligado) ou "START" (Arranque do motor) e deve apagarquando o motor estiver em funcionamento. Se a luz acender em qualquer outra altura, deve reduzir avelocidade e parar o veículo em local seguro fora da estrada, a luz de aviso indica que o nível do óleo dos travõesna bomba principal está baixo, pelo que deve a-dicionar óleo de travões, conforme as especificações DOT 3 ouDOT 4. Depois de adicionar o óleo, se não for encontrado qualquer outro problema, o carro deve ser conduzidoprudentemente até um agente HYUNDAI para ser inspecionado. Se a luz continuar acesa, o veículo não deveser conduzido de maneira alguma, deve ser levado por um serviço de reboque profissional ou outro método seguro.O seu HYUNDAI está equipado com um sistema de travões de circuito di- agonal-duplo; isto quer dizer que aindatem travões em duas ro-das, mesmo que um dos circuitos falhe. Só com um dos circuitos em funcionamento,énecessário mais curso e mais pressão no pedal pa-ra parar o veículo.

1CARACTERÍSTICAS DO SEU HYUNDAI
50

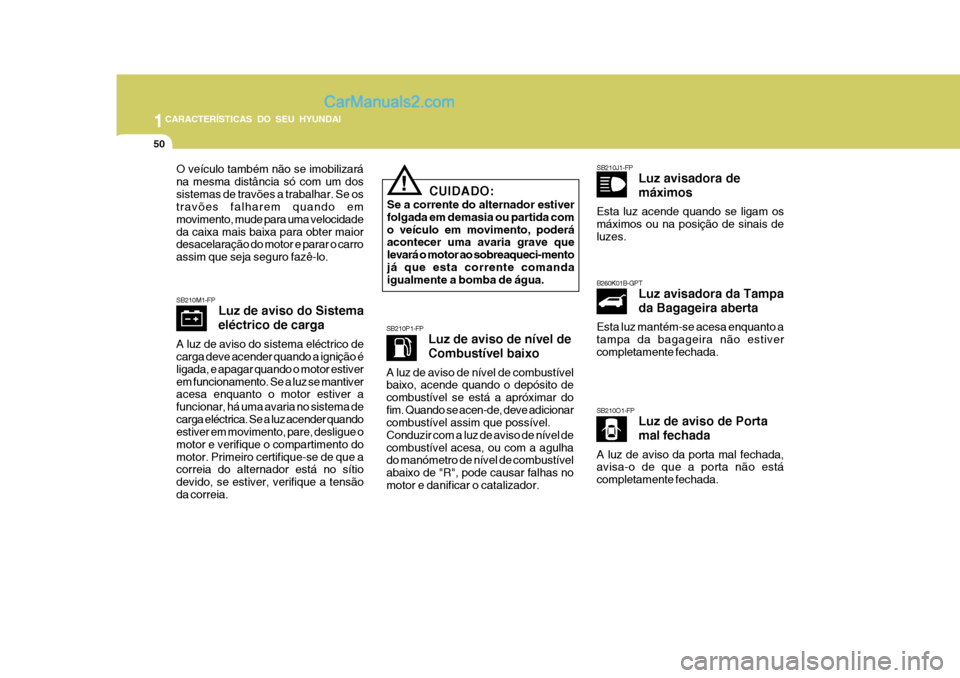

CUIDADO:
Se a corrente do alternador estiver folgada em demasia ou partida como veículo em movimento, poderá acontecer uma avaria grave que levará o motor ao sobreaqueci-mentojá que esta corrente comanda igualmente a bomba de água.!
SB210M1-FP Luz de aviso do Sistema eléctrico de carga
A luz de aviso do sistema eléctrico de carga deve acender quando a ignição é ligada, e apagar quando o motor estiverem funcionamento. Se a luz se mantiver acesa enquanto o motor estiver a funcionar, há uma avaria no sistema decarga eléctrica. Se a luz acender quando estiver em movimento, pare, desligue o motor e verifique o compartimento domotor. Primeiro certifique-se de que a correia do alternador está no sítio devido, se estiver, verifique a tensãoda correia.
O veículo também não se imobilizarána mesma distância só com um dossistemas de travões a trabalhar. Se os travões falharem quando em movimento, mude para uma velocidadeda caixa mais baixa para obter maior desacelaração do motor e parar o carro assim que seja seguro fazê-lo.
SB210P1-FP
Luz de aviso de nível de Combustível baixo
A luz de aviso de nível de combustível baixo, acende quando o depósito de combustível se está a apróximar dofim. Quando se acen-de, deve adicionar combustível assim que possível. Conduzir com a luz de aviso de nível decombustível acesa, ou com a agulha do manómetro de nível de combustível abaixo de "R", pode causar falhas nomotor e danificar o catalizador. SB210J1-FP
Luz avisadora de máximos
Esta luz acende quando se ligam os máximos ou na posição de sinais deluzes.
B260K01B-GPT Luz avisadora da Tampa da Bagageira aberta
Esta luz mantém-se acesa enquanto a tampa da bagageira não estiver completamente fechada.
SB210O1-FP Luz de aviso de Porta mal fechada
A luz de aviso da porta mal fechada, avisa-o de que a porta não está completamente fechada.
