2006 Hyundai Matrix Manual do proprietário (in Portuguese)

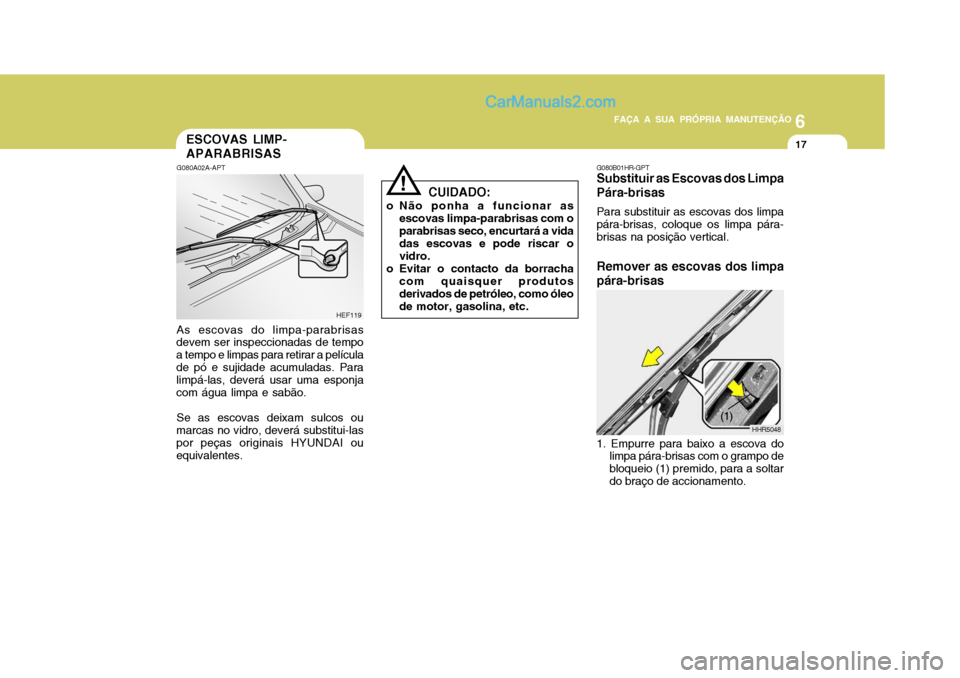

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
17
6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
17
!
ESCOVAS LIMP- APARABRISAS
G080A02A-APT As escovas do limpa-parabrisas
devem ser inspeccionadas de tempo a tempo e limpas para retirar a películade pó e sujidade acumuladas. Para limpá-las, deverá usar uma esponja com água limpa e sabão.
Se as escovas deixam sulcos ou
marcas no vidro, deverá substitui-las por peças originais HYUNDAI ou equivalentes. HEF119
CUIDADO:
o Não ponha a funcionar as escovas limpa-parabrisas com oparabrisas seco, encurtará a vida das escovas e pode riscar o vidro.
o Evitar o contacto da borracha com quaisquer produtosderivados de petróleo, como óleode motor, gasolina, etc. G080B01HR-GPT Substituir as Escovas dos Limpa Pára-brisas Para substituir as escovas dos limpa pára-brisas, coloque os limpa pára- brisas na posição vertical.
Remover as escovas dos limpa pára-brisas
HHR5048
(1)
1. Empurre para baixo a escova do limpa pára-brisas com o grampo de bloqueio (1) premido, para a soltardo braço de accionamento.

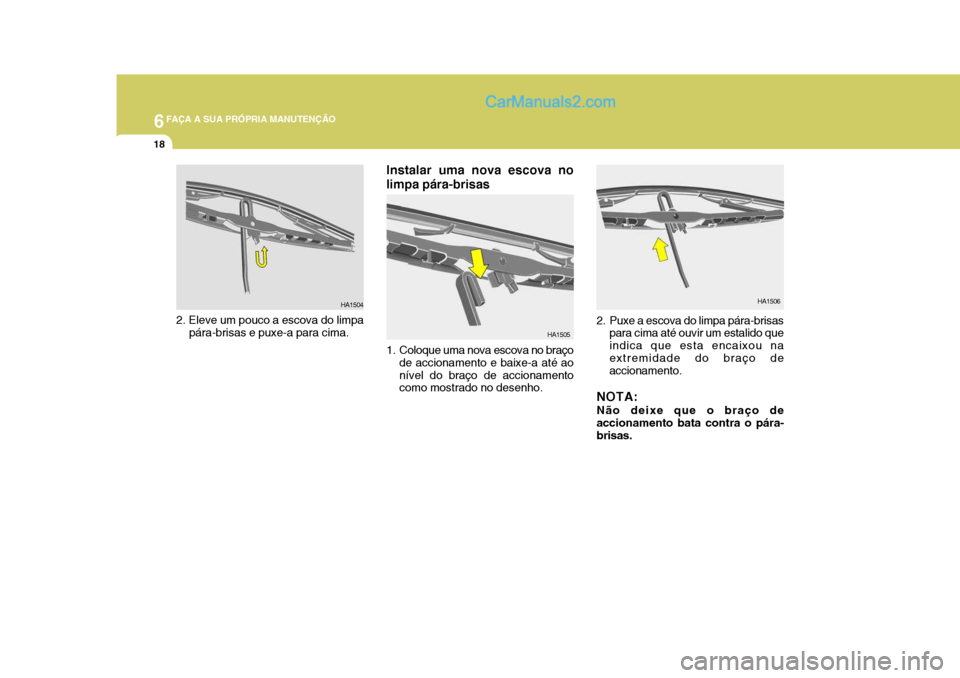

6FAÇA A SUA PRÓPRIA MANUTENÇÃO
18
2. Eleve um pouco a escova do limpa
pára-brisas e puxe-a para cima. HA1504
2. Puxe a escova do limpa pára-brisaspara cima até ouvir um estalido que indica que esta encaixou naextremidade do braço de accionamento.
NOTA: Não deixe que o braço de
accionamento bata contra o pára- brisas.
Instalar uma nova escova no limpa pára-brisas
HA1505
1. Coloque uma nova escova no braço de accionamento e baixe-a até ao nível do braço de accionamento como mostrado no desenho. HA1506

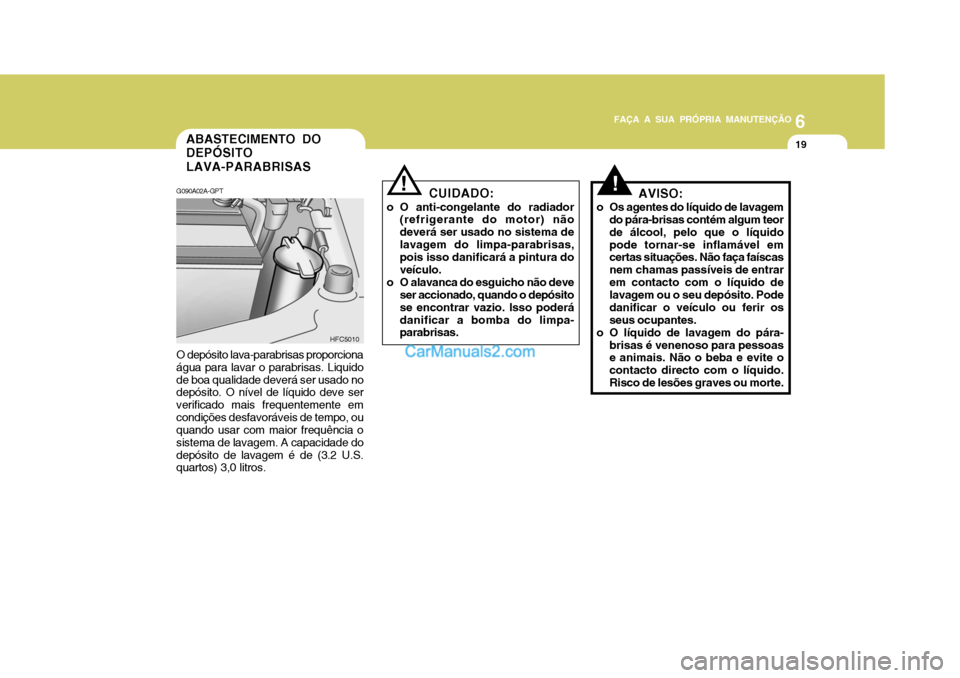

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
19
6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
19
!
O depósito lava-parabrisas proporciona água para lavar o parabrisas. Liquidode boa qualidade deverá ser usado no depósito. O nível de líquido deve ser verificado mais frequentemente emcondições desfavoráveis de tempo, ou quando usar com maior frequência o sistema de lavagem. A capacidade dodepósito de lavagem é de (3.2 U.S. quartos) 3,0 litros.
ABASTECIMENTO DO DEPÓSITO LAVA-PARABRISAS
G090A02A-GPT
HFC5010 AVISO:
o Os agentes do líquido de lavagem do pára-brisas contém algum teor de álcool, pelo que o líquidopode tornar-se inflamável em certas situações. Não faça faíscas nem chamas passíveis de entrarem contacto com o líquido de lavagem ou o seu depósito. Pode danificar o veículo ou ferir osseus ocupantes.
o O líquido de lavagem do pára-
brisas é venenoso para pessoas e animais. Não o beba e evite o contacto directo com o líquido.Risco de lesões graves ou morte.
! CUIDADO:
o O anti-congelante do radiador (refrigerante do motor) não deverá ser usado no sistema delavagem do limpa-parabrisas, pois isso danificará a pintura do veículo.
o O alavanca do esguicho não deve ser accionado, quando o depósitose encontrar vazio. Isso poderádanificar a bomba do limpa- parabrisas.

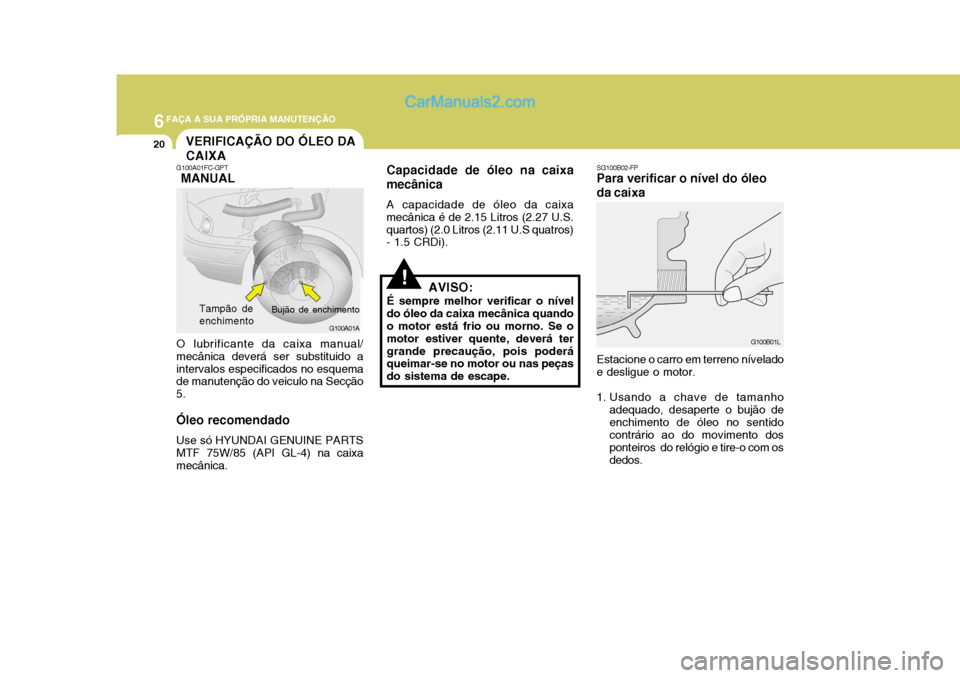

6FAÇA A SUA PRÓPRIA MANUTENÇÃO
20
SG100B02-FP
Para verificar o nível do óleo da caixa
G100B01L
Estacione o carro em terreno nívelado
e desligue o motor.
1. Usando a chave de tamanho
adequado, desaperte o bujão de enchimento de óleo no sentido contrário ao do movimento dos ponteiros do relógio e tire-o com osdedos.
!AVISO:
É sempre melhor verificar o nível do óleo da caixa mecânica quandoo motor está frio ou morno. Se o motor estiver quente, deverá ter grande precaução, pois poderá queimar-se no motor ou nas peças do sistema de escape.
Capacidade de óleo na caixa mecânica
A capacidade de óleo da caixa
mecânica é de 2.15 Litros (2.27 U.S. quartos) (2.0 Litros (2.11 U.S quatros) - 1.5 CRDi).
G100A01A
O lubrificante da caixa manual/ mecânica deverá ser substituido aintervalos especificados no esquema de manutenção do veiculo na Secção 5.
Óleo recomendado Use só HYUNDAI GENUINE PARTSMTF 75W/85 (API GL-4) na caixamecânica.
VERIFICAÇÃO DO ÓLEO DA CAIXA
Tampão de enchimento
G100A01FC-GPT
MANUAL
Bujão de enchimento

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
21
6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
21
G110A01E-APT
VERIFICAR O ÓLEO DA TRANSMISSÃO AUTOMÁTICA
O óleo da transmissão automática
deve ser substituído aos intervalos especificados nos quadros de manutenção programada no capitulon° 5.
NOTA: Normalmente o fluído da
transmissão automática é encarnado. À medida que osquilómetros vão aumentando, o fluído adquire gradualmente um tom encarnado escuro.
Esta mudança de cor é normal e
não deve ser utilizada como critériopara a mudança do fluído datransmissão.
Deve substituir o fluído da
transmissão automática de acordo com os intervalos especificados no plano de manutenção do veículo nasecção 5.
2. Use uma chave do tipo da indicada
na figª abaixo para verificar o níveldo óleo. O óleo deverá estar junto da parte inferior da abertura. Se não estiver, verifique se existem fugasde óleo antes de atestar. Adicione o óleo lentamente até atingir o nível correcto. Não ultrapassar o nívelrecomendado.
3. Substituir o tampão e aparafusar
primeiro à mão e depois com achave. G110B04A-APT Fluído Recomendado A caixa de velocidades automática do seu Hyundai foi especialmente concebida para funcionar com o fluído Genuíno da Hyundai ATF SP-III, DIA-MOND ATF SP-III, SK ATF SP-III ou outras marcas aprovadas pela Hyundai Motor Co. Os danoscausados por um fluído não especificado não estão cobertos pela garantia limitada do seu novo veículo.

6FAÇA A SUA PRÓPRIA MANUTENÇÃO

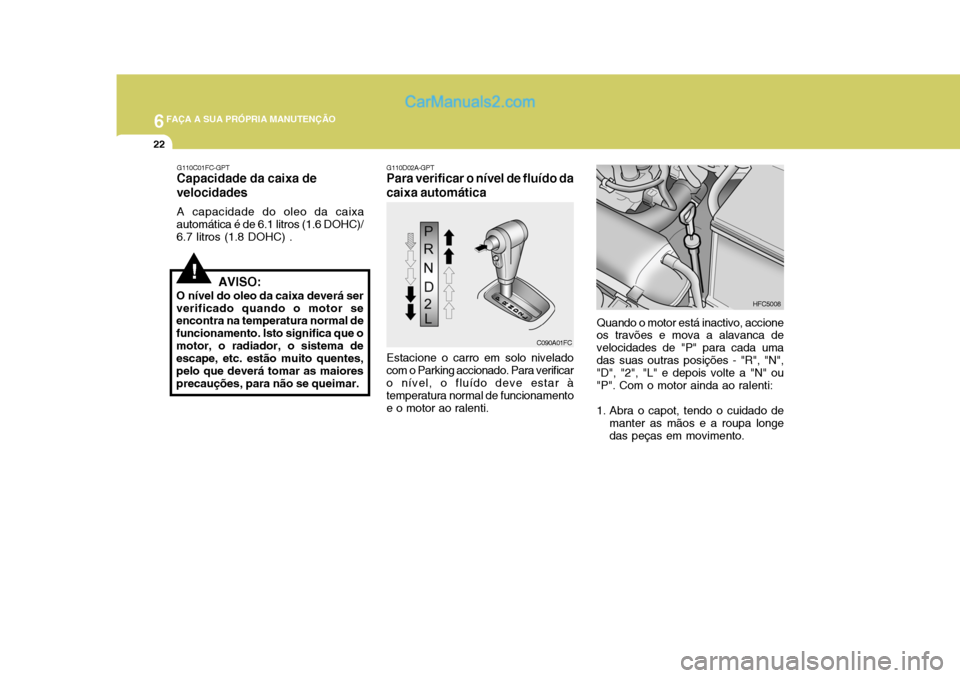

22
!
Quando o motor está inactivo, accione os travões e mova a alavanca de velocidades de "P" para cada uma das suas outras posições - "R", "N", "D", "2", "L" e depois volte a "N" ou"P". Com o motor ainda ao ralenti:
1. Abra o capot, tendo o cuidado de manter as mãos e a roupa longedas peças em movimento. HFC5008
G110C01FC-GPT
Capacidade da caixa de velocidades
A capacidade do oleo da caixa
automática é de 6.1 litros (1.6 DOHC)/ 6.7 litros (1.8 DOHC) .
C090A01FC
G110D02A-GPT
Para verificar o nível de fluído da caixa automática
Estacione o carro em solo nivelado com o Parking accionado. Para verificar o nível, o fluído deve estar à temperatura normal de funcionamentoe o motor ao ralenti.
AVISO:
O nível do oleo da caixa deverá serverificado quando o motor se encontra na temperatura normal de funcionamento. Isto significa que omotor, o radiador, o sistema de escape, etc. estão muito quentes, pelo que deverá tomar as maioresprecauções, para não se queimar.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
23
6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
23
!!
3. Se o nível estiver baixo, use um
funil e adicione óleo até atingir a marca "HOT". Não encherexcessivamente. C090A03FC
AVISO:
A ventoinha do radiador é controlada pela temperatura do refrigerante domotor e pode algumas vezes funcionar mesmo despois de desligada a chave na ignição. Usede extremo cuidado quando trabalhar junto das pás da ventoínha, para não ser ferido por uma daslâminas das pás da ventoínha. Quando a temperatura diminui, a ventoínha desliga automáticamente,o que é normal. AVISO (Apenas motores Diesel):
Nunca trabalhe no sistema de injecção quando o motor estiver atrabalhar ou durante os primeiros 30 segundos depois de ter parado o motor. A bomba de alta pressão, arampa de injecção, os injectores e as tubagens de alta pressão contêm combustível a alta pressão mesmodepois do motor ter parado. O jacto de combustível originado por uma fuga de combustível pode provocarferimentos graves, se entrar em contacto com o corpo. Pessoas que utilizem pacemakers não se devemaproximar a menos de 30cm da ECU ou da cablagem do motor quando o motor está a trabalhar,uma vez que as correntes no sistema de Common Rail produzem cam- pos magnéticos de intensidadeconsiderável.
O nível de óleo deverá estar entre
esta marca
2. Retire a vareta de nível, limpe-a
bem e torne a inseri-la a fundo, eretire-a de novo. Verifique, agora o nível de fluído da Caixa Automática. O nível deverá estar na marca "HOT" .

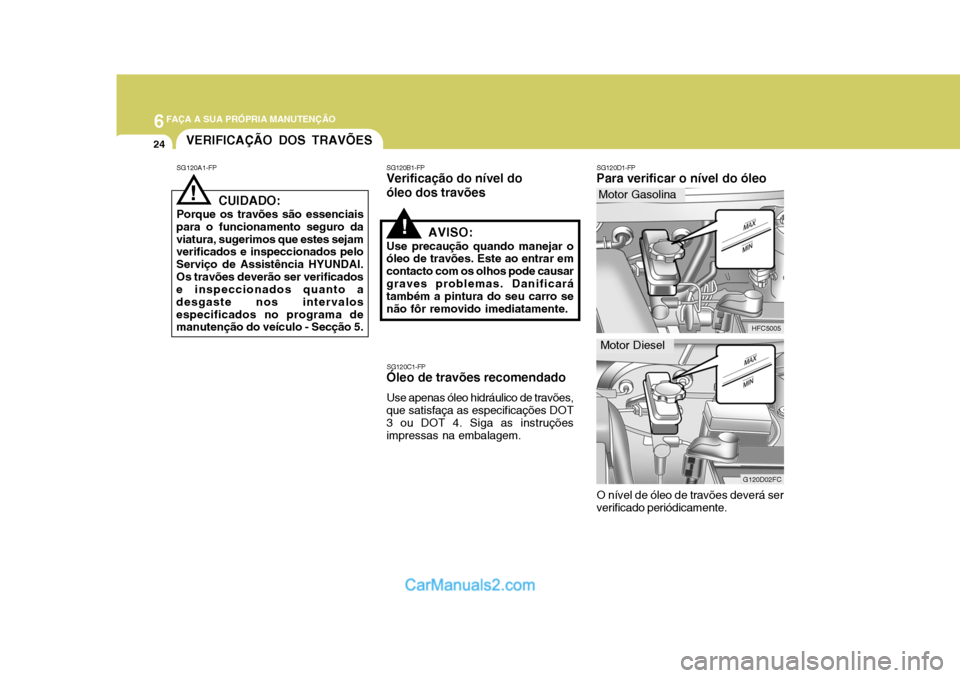

6FAÇA A SUA PRÓPRIA MANUTENÇÃO
24VERIFICAÇÃO DOS TRAVÕES
SG120A1-FP
! CUIDADO:
Porque os travões são essenciais
para o funcionamento seguro da viatura, sugerimos que estes sejam verificados e inspeccionados pelo Serviço de Assistência HYUNDAI.Os travões deverão ser verificados e inspeccionados quanto a desgaste nos intervalosespecificados no programa de manutenção do veículo - Secção 5.
SG120C1-FP
Óleo de travões recomendado
Use apenas óleo hidráulico de travões,
que satisfaça as especificações DOT 3 ou DOT 4. Siga as instruçõesimpressas na embalagem. SG120D1-FP
Para verificar o nível do óleo
SG120B1-FP
Verificação do nível do óleo dos travões
HFC5005
Motor Gasolina
G120D02FC
Motor Diesel
O nível de óleo de travões deverá ser
verificado periódicamente.
!AVISO:
Use precaução quando manejar o óleo de travões. Este ao entrar em contacto com os olhos pode causargraves problemas. Danificará também a pintura do seu carro se não fôr removido imediatamente.
