5WARTUNG DES FAHRZEUGS
8ERLÄUTERUNG DER PLANMÄSSIGEN WARTUNGSPUNKTE
F060M01A-AST
o Motorenöl und -filter Das Motorenöl und der Ölfilter müssen entsprechend der in der Wartungstabelle aufgeführten Wartungsintervalle ausgewechseltwerden. Wird das Fahrzeug unter hoher Fahrbeanspruchung betrieben, ist ein häufigeres Auswechseln von Motorenölund Filter erforderlich. F060B01A-AST
o Keilriemen Alle Keilriemen auf Einschnitte, Risse, übermäßigen Verschleiß oder Öligkeit untersuchen und, falls erforderlich, austauschen. Die Treibriemen müssenin regelmäßigen Abständen auf die erforderliche Spannung überprüft und auf den erforderlichen Wert eingestelltwerden. F060C01A-AST
o Kraftstoffilter
Ein verstopfter Filter kann zu einer
Herabsetzung der Höchstgeschwindigkeit des Fahrzeuges, Beschädigungen derAbgasanlage und Startproblemen des Fahrzeugs führen. Wenn sich übermäßig viel Fremdstoffe imKraftstofftank ansammeln, muß der Filter möglicherweise häufiger ausgewechselt werden. Nach Einbau eines neuen Filters den
Motor einige Minuten laufen lassenund an den Anschlußstellen auf Undichtigkeiten prüfen. F060D01A-AST
o Kraftstoffilter/-leitungen und -
anschlüsse
Ein verstopfter Filter kann die Drehzahl
herabsetzen, mit der ein Fahrzeugbetrieben werden kann. Darüber hinaus kann er zu erschwertenStartbedingungen führen. Befinden sich im Kraftstofftank übermäßig viele Fremdpartikel, muß der Filter eventuellhäufiger ausgewechselt werden. Nach dem Einsetzen eines neuen Filters den Motor einige Minuten lang laufenlassen und die Anschlüsse auf undichte Stellen überprüfen.

5
WARTUNG DES FAHRZEUGS
9
F060F01A-AST
o Unterdruck- und
Kurbelgehäuse- Entlüftungsschläuche
Die Oberfläche der Schläuche auf
Wärme-verzug und mechanische Beschädigungen überprüfen. Hartes und sprödes Gummi, Risse, kleine Spalte, Ausfransungen, Schnitte,Abrieb und Verdickungen zeigen eine Beeinträchtigung des Schlauchs an.
Besonders sorgfältig müssen solche
Schläuche überprüft werden, die sich in der Nähe von Wärmequellen, z.B. inder Nähe des Auspuffkrümmers befinden. Den Verlauf des Schlauchs daraufhin überprüfen, ob er mit einerWärmequelle oder einem sich bewegenden Teil in Berührung kommt, das Wärmeverzug oder mechanischeAbnutzung hervorrufen könnte. Alle Schlauchanschlüsse, z.B. Schlauchschellen und-verbindungsstücke auf Sicherheit untersuchen und ob undichte Stellen vorhanden sind. Bei einem Anzeichenvon Beeinträchtigung oder Beschädigung müssen die Schläuche sofort ausgewechselt werden. F060H01A-AST
o Luftfilter Der Luftfilter sollte durch ein Hyundai- Ersatzteil ausgewechselt werden. F060J01A-AST
o Zündkerzen Beim Einsetzen neuer Zündkerzen darauf achten, daß sie den korrekten Wärmebereich aufweisen. F060N02E-GST
o Ventilspiel
Zu laute Ventilgeräusch und/oder Motorvibration überprüfen und, fallserforderlich, reparieren. Der Vorgang muß von einem geschulten Techniker durchgeführt werden.
F060E01A-AST
o Zahnriemen
Alle mit dem Zahnriementrieb inVerbindung stehenden Teile auf Verschleiß und Beschädigung kontrollieren. Defekte Teile ersetzen. F060G01A-AST
o Kraftstoffdampfschlauch und
Kraftstofftankdeckel
Kraftstoffdampfschlauch und Kraftstof- ftankdeckel sind in den imWartungsplan vorgeschriebenen Intervallen zu überprüfen. Sicherstellen, daß ein neuer Kraftstoffdampfschlauchoder Kraftstofftankdeckel richtig eingebaut wird.

5WARTUNG DES FAHRZEUGS
10
F070B01A-GST
o Kühlsystem Die Bauteile des Kühlsystems wie Kühler, Kühlmittelausgleichsbehälter, Schläuche und Anschlüsse auf Undichtigkeit und Beschädigung prüfen.Beschädigte Teile auswechseln. F070C01A-AST
o Motorkühlmittel Das Kühlmittel muß entsprechend der in der Wartungstabelle aufgeführtenWartungsinter- valle ausgewechselt werden. F070D01A-AST
o Getriebeöl für Schaltgetriebe Das Getriebeöl von Schaltgetrieben entsprechend den Angaben in derWartungstabelle auswechseln. HINWEIS: Bei niedrigem Ölstand vor dem Hinzufügen von Öl den behälter zuerst auf mögliche undichte Stellenuntersuchen. Nicht zuviel Öl einfüllen. F070E05A-AST
o Automatikgetriebeöl
Der Ölstand muß im Bereich "HOT"
auf dem Meßstab liegen, wenn derMotor und das Getriebe die normale Betriebstemperatur erreicht haben. DenAutomatikgetriebeölstand bei laufendem Motor und Getriebe in Neu- tral mit angezogener Feststellbremsekontrollieren. Beim Nachfüllen oder Ölwechsel Hyundai Genuine ATF SP- III, DIAMOND ATF SP-III, SK ATFSP-III oder andere von der Hyundai Motor Co. zugelassene Marken verwenden.
F070F01A-AST
o Bremsschläuche und -
leitungen
Schläuche und Leitungen auf korrekten
Einbau, Abrieb, Risse,Beeinträchtigung und undichte Stellenüberprüfen. Abgenutzte oder beschädigte Teile sofort auswechseln. F070G02A-AST
o Bremsflüssigkeit
Bremsflüssigkeitsstand im
Ausgleichsbehälter kontrollieren. DasNiveau muß sich zwischen "MIN"- und "MAX"-Markierung befinden. NurBremsflüssigkeit mit der DOT 3 oder DOT 4-Spezifikation verwenden.
F070H01A-AST
o Hinterradbremstrommeln
und-beläge, Handbremse
Die Teile auf Kerben, Brandstellen,
undichte Stellen, Bruch undübermäßigen Verschleiß überprüfen. Das gesamte Handbremssystem, z.B.Handbremshebel, kabel usw. überprüfen. Genauere Wartungsanweisungen sind demWerkstatthandbuch zu entnehmen.

5
WARTUNG DES FAHRZEUGS
11
F070J01A-AST
o Bremsklötze, -sättel und -
scheiben
Die Bremsklötze auf übermäßigen Verschleiß, die Bremsscheiben auf Schlag und Verschleiß und die Bremssättel auf Flüssigkeitsundichtig-keiten prüfen. F070K01A-AST
o Auspuffrohr und -
schalldämpfer
Auspuffrohr, Auspufftopf und Aufhän- gungsanschlüsse auf lockeren Sitz oder Beschädigung überprüfen. F070L01A-AST
o Befestigungsschrauben der
Aufhängung
Die Aufhängungsverbindungen auf
lockeren Sitz oder Beschädigung prüfen. Auf das vorgeschriebene Anzugsmoment nachziehen. F070M01A-AST
o Lenkung, Gestänge und
Faltenbälge/Kugelgelenk des unteren Querlenkers
Bei Fahrzeugstillstand das Lenkrad auf
übermäßiges freies Spiel überprüfen. Das Gestänge auf Biegungen oder Beschädigung überprüfen. Die Staubschutzfaltenbälge undKugelgelenke auf Qualitätsminderung, Risse oder Beschädigung untersuchen. Beschädigte Teile auswechseln.
F070N01A-AST
o Servolenkpumpe, Riemen und
Schläuche
Die Servolenkpumpe und die Schläuche
auf Undichtigkeit und Beschädigungprüfen. Beschädigte oder undichte Teile sofort auswechseln. Den Servolenkriemen auf Schnitte, Risse,übermäßigen Verschleiß, Verölung und richtige Spannung prüfen. Wie erforderlich auswechseln bzw.einstellen. F070P01A-AST
o Antriebswelle und Faltenbälge Faltenbälge und Klemmen der Antriebswelle auf Risse, Qualitätsminderung oder Beschä- digung überprüfen. Beschädigte Teileauswechseln und, falls erforderlich, neues Schmierfett verwenden. F070Q01A-AST
o Kältemittel der Klimaanlage
Die Leitungen und Anschlüsse der Klimaanlage auf Undichtigkeit undBeschädigung prüfen. Gegebenenfalls die Funktion der Klimaanlage entsprechend dem jeweiligenWerkstatthandbuch prüfen.

Motorraum.................................................................... 6-2
Tägliche Routinekontrollen ........................................... 6-5
Überprüfung des Motoröls ............................................ 6-7Überprüfung und Auswechslung des
Motorkühlmittels ......................................................... 6-9
Auswechseln des Luftfilters .................... ....................6-12
Überprüfung des Getriebeöls (Schaltgetriebe) ...........6-15
Überprüfung des Getriebeöls (Automatikgetriebe)..... 6-16
Überprüfung der B remsen........................................... 6-18
Pflege der Klimaanlage ............................................... 6-20
Auswechseln des Klimaanlagenfilters .........................6-21
Überprüfung und Auswechslung der Sicherungen .....6-22
Überprüfung der Batterie............................................. 6-24
Servolenkungsflüssigkeitsst and ..................................6-26
Auswechseln der Glühlampen ....................................6-29
Wattzahl der Glübirnen ............................................... 6-37
Beschreibung der Sicherungstafel ..............................6-38
SELBSTHILFE
6
6

6SELBSTHILFE
2

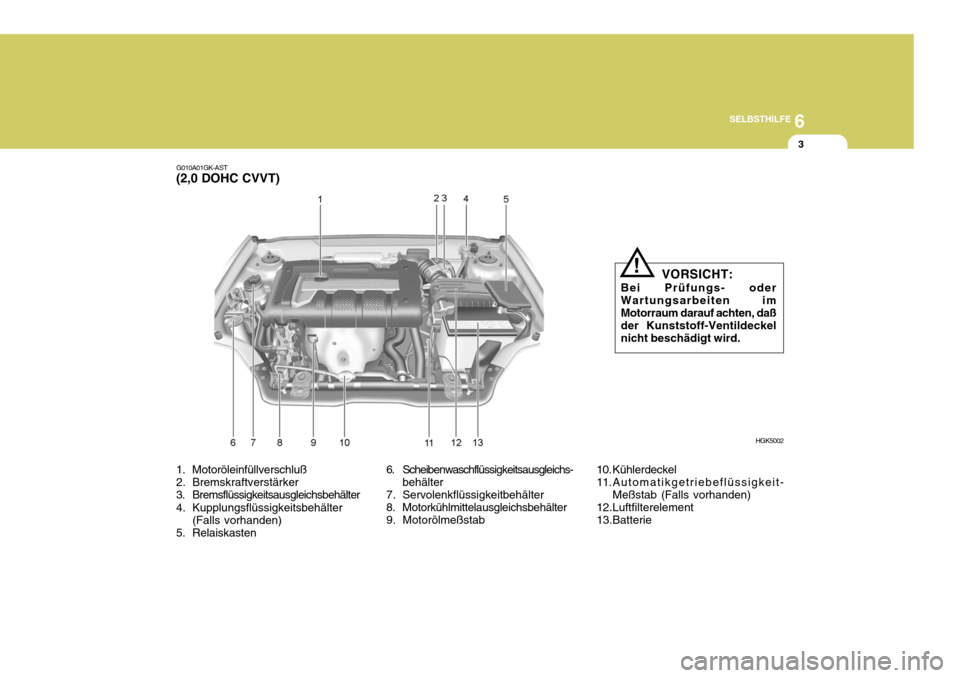

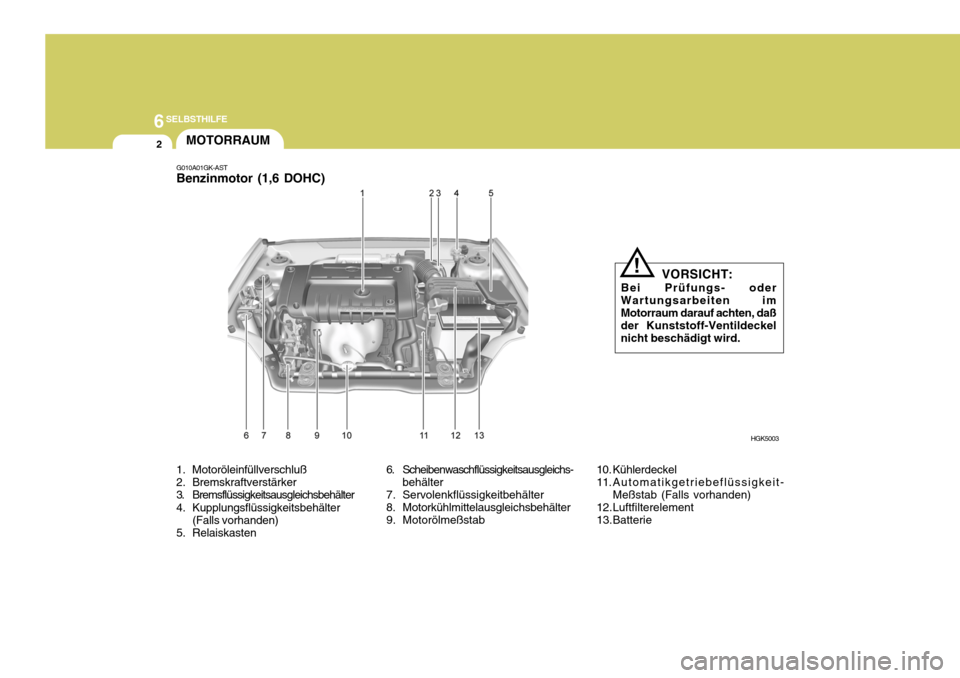

1. Motoröleinfüllverschluß
2. Bremskraftverstärker
3. Bremsflüssigkeitsausgleichsbehälter
4. Kupplungsflüssigkeitsbehälter
(Falls vorhanden)
5. Relaiskasten
G010A01GK-AST Benzinmotor (1,6 DOHC)
MOTORRAUM
HGK5003
VORSICHT:
Bei Prüfungs- oder
Wartungsarbeiten im Motorraum darauf achten, daß der Kunststoff-Ventildeckelnicht beschädigt wird.
!
6. Scheibenwaschflüssigkeitsausgleichs- behälter
7. Servolenkflüssigkeitbehälter
8. Motorkühlmittelausgleichsbehälter
9. Motorölmeßstab 10. Kühlerdeckel
11.Automatikgetriebeflüssigkeit-
Meßstab (Falls vorhanden)
12.Luftfilterelement
13.Batterie

6
SELBSTHILFE
3
G010A01GK-AST
(2,0 DOHC CVVT)
1. Motoröleinfüllverschluß
2. Bremskraftverstärker
3. Bremsflüssigkeitsausgleichsbehälter
4. Kupplungsflüssigkeitsbehälter
(Falls vorhanden)
5. Relaiskasten 6. Scheibenwaschflüssigkeitsausgleichs-
behälter
7. Servolenkflüssigkeitbehälter
8. Motorkühlmittelausgleichsbehälter
9. Motorölmeßstab 10. Kühlerdeckel
11.Automatikgetriebeflüssigkeit-
Meßstab (Falls vorhanden)
12.Luftfilterelement
13.Batterie HGK5002
VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten im Motorraum darauf achten, daß der Kunststoff-Ventildeckelnicht beschädigt wird.!

6SELBSTHILFE
4

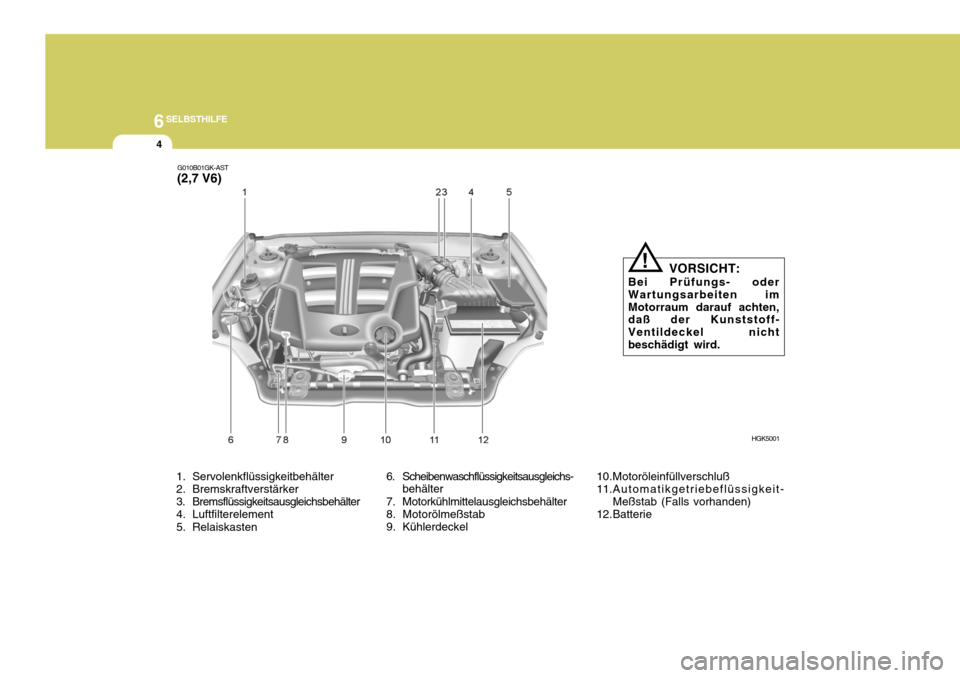

1. Servolenkflüssigkeitbehälter
2. Bremskraftverstärker
3. Bremsflüssigkeitsausgleichsbehälter
4. Luftfilterelement
5. Relaiskasten 6. Scheibenwaschflüssigkeitsausgleichs-
behälter
7. Motorkühlmittelausgleichsbehälter
8. Motorölmeßstab
9. Kühlerdeckel 10.Motoröleinfüllverschluß
11.Automatikgetriebeflüssigkeit-
Meßstab (Falls vorhanden)
12.Batterie
G010B01GK-AST
(2,7 V6)
HGK5001
VORSICHT:
Bei Prüfungs- oderWartungsarbeiten imMotorraum darauf achten, daß der Kunststoff- Ventildeckel nichtbeschädigt wird.
!
