2006 BMW MOTORRAD K 1200 S Betriebsanleitung (in German)

Lenkerarmatur links1Taste INFO für Kilome-
terzähler ( 41), Taste
INFO für Bordcomputer
SA
( 44)
2 Taste ESA
SA
( 59)
3 Taste Hupe
4 Taste Blinker links
( 52), Taste
Warnblinkanlage ( 40)
5 Schalter Fernlicht und
Lichthupe ( 50)
215zÜbersichten

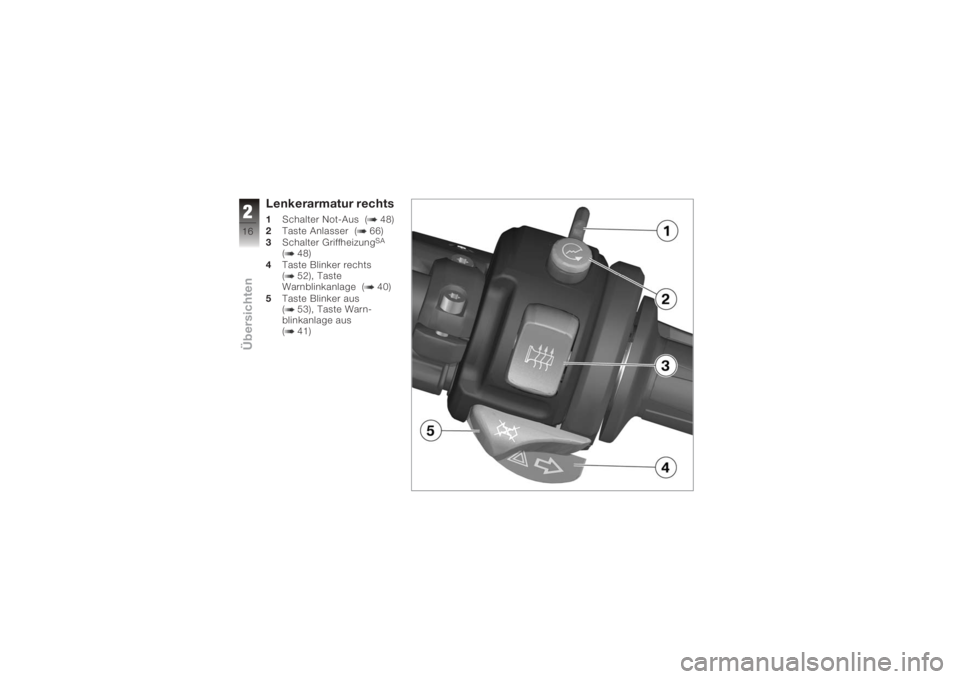

Lenkerarmatur rechts1Schalter Not-Aus ( 48)
2 Taste Anlasser ( 66)
3 Schalter Griffheizung
SA
( 48)
4 Taste Blinker rechts
( 52), Taste
Warnblinkanlage ( 40)
5 Taste Blinker aus
( 53), Taste Warn-
blinkanlage aus
( 41)
216zÜbersichten

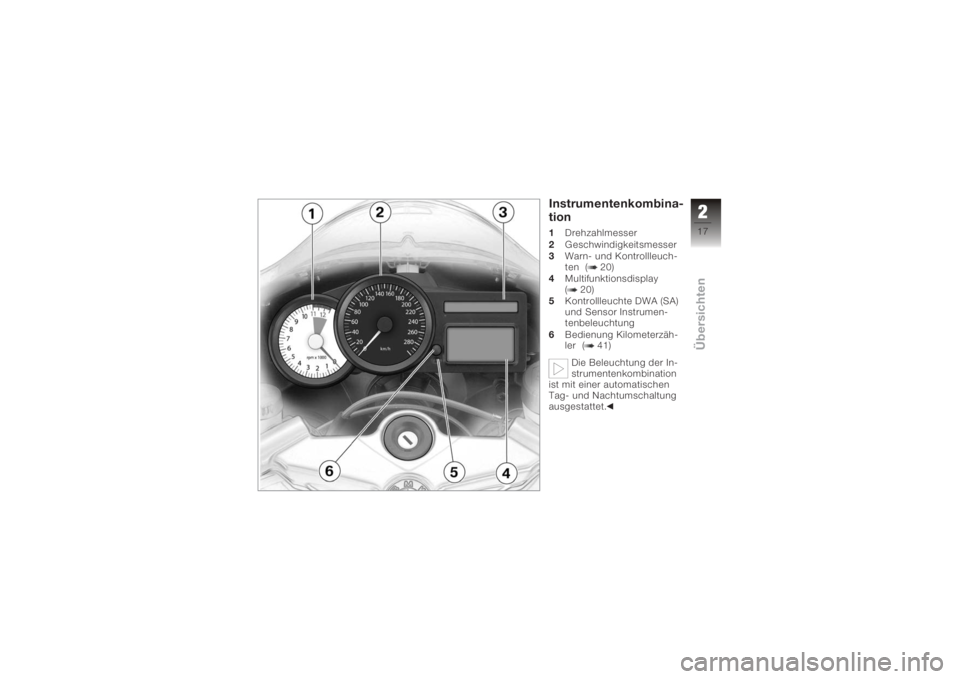

Instrumentenkombina-
tion1 Drehzahlmesser
2 Geschwindigkeitsmesser
3 Warn- und Kontrollleuch-
ten ( 20)
4 Multifunktionsdisplay
( 20)
5 Kontrollleuchte DWA (SA)
und Sensor Instrumen-
tenbeleuchtung
6 Bedienung Kilometerzäh-
ler ( 41)
Die Beleuchtung der In-
strumentenkombination
ist mit einer automatischen
Tag- und Nachtumschaltung
ausgestattet.
217zÜbersichten

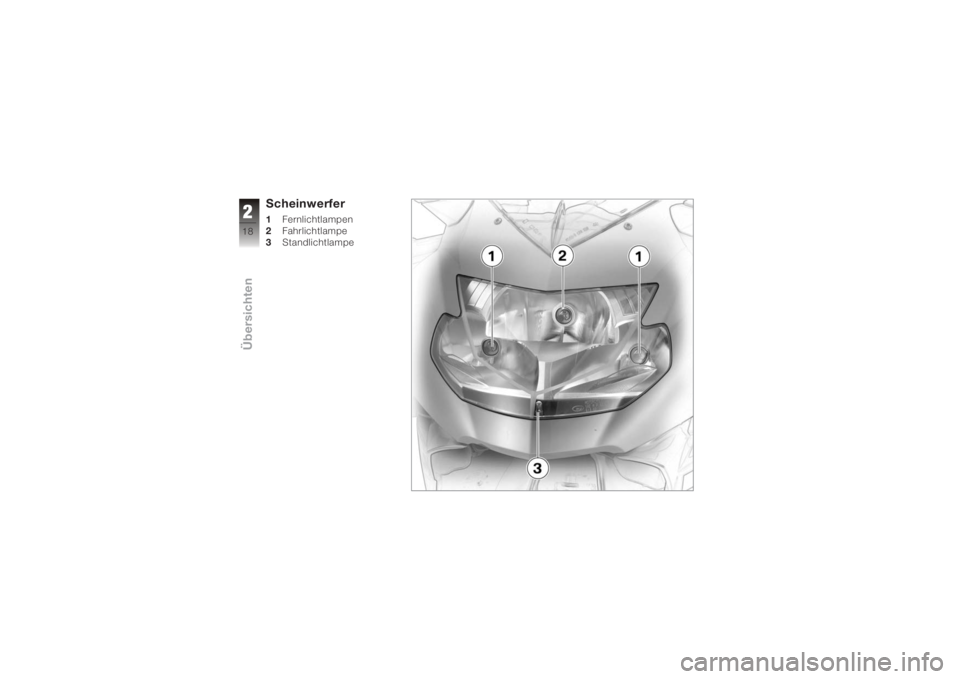

Scheinwerfer1Fernlichtlampen
2 Fahrlichtlampe
3 Standlichtlampe
218zÜbersichten

Anzeigen
Multifunktionsdisplay . . . . . . . . . . 20
Warn- und Kontrollleuchten . . . . 20
Warnleuchte ABS . . . . . . . . . . . . . 20
Funktionsanzeigen . . . . . . . . . . . . 20
Warnanzeigen allgemein . . . . . . . 21
Warnanzeigen der
Reifendruck-Control RDC
SA
.... 28
ABS-Warnanzeigen . . . . . . . . . . . . 33
319zAnzeigen

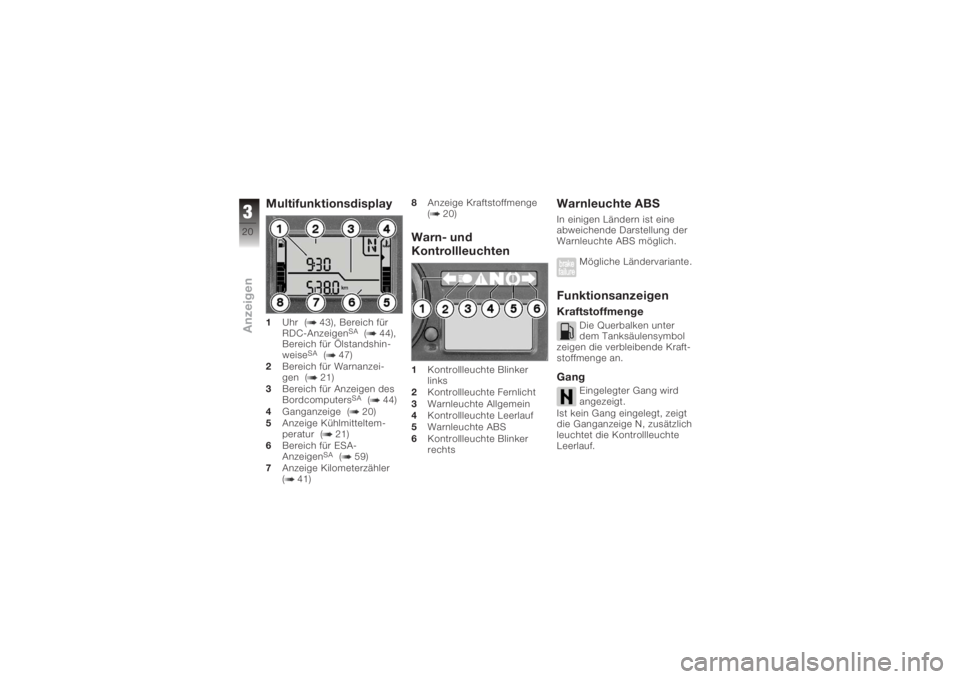

Multifunktionsdisplay1Uhr ( 43), Bereich für
RDC-Anzeigen
SA
( 44),
Bereich für Ölstandshin-
weise
SA
( 47)
2 Bereich für Warnanzei-
gen ( 21)
3 Bereich für Anzeigen des
Bordcomputers
SA
( 44)
4 Ganganzeige ( 20)
5 Anzeige Kühlmitteltem-
peratur ( 21)
6 Bereich für ESA-
Anzeigen
SA
( 59)
7 Anzeige Kilometerzähler
( 41) 8
Anzeige Kraftstoffmenge
( 20)
Warn- und
Kontrollleuchten1Kontrollleuchte Blinker
links
2 Kontrollleuchte Fernlicht
3 Warnleuchte Allgemein
4 Kontrollleuchte Leerlauf
5 Warnleuchte ABS
6 Kontrollleuchte Blinker
rechts
Warnleuchte ABSIn einigen Ländern ist eine
abweichende Darstellung der
Warnleuchte ABS möglich.
Mögliche Ländervariante.FunktionsanzeigenKraftstoffmenge
Die Querbalken unter
dem Tanksäulensymbol
zeigen die verbleibende Kraft-
stoffmenge an.
Gang
Eingelegter Gang wird
angezeigt.
Ist kein Gang eingelegt, zeigt
die Ganganzeige N, zusätzlich
leuchtet die Kontrollleuchte
Leerlauf.
320zAnzeigen

Kühlmitteltemperatur
Die Querbalken unter
dem Temperatursymbol
zeigen die Höhe der Kühlmit-
teltemperatur an.
Warnanzeigen
allgemeinDarstellung
Allgemeine Warnungen wer-
den durch Warnleuchten oder
durch Hinweise und Symbo-
le im Multifunktionsdisplay
angezeigt, teilweise leuchtet
zusätzlich die Warnleuch-
te Allgemein in rot oder in
gelb. Liegen mehrere War-
nungen vor, werden alle ent-
sprechenden Kontrollleuch-
ten und Warnsymbole ange-
zeigt. Warnhinweise werden
abwechselnd dargestellt.
321zAnzeigen

Warnanzeigen-Übersicht
Darstellung Bedeutung
leuchtet gelbWarnung
EWS !
wird angezeigtEWS aktiv ( 24)
leuchtet gelb Warnung
FUEL !
blinkt Kraftstoffreserve erreicht ( 24)
leuchtet rot Temperaturanzei- ge blinktKühlmitteltemperatur zu hoch
( 24)
leuchtet gelb wird angezeigt Motorelektronik ( 25)
blinkt in rot wird angezeigt Motoröldruck ungenügend ( 25)
wird mit WarnungCHECK OIL
an-
gezeigt Motorölstand zu niedrig ( 26)
leuchtet rot wird angezeigt Batterieladestrom ungenügend ( 26)
leuchtet gelb Warnung
LAMPR !
wird
angezeigt Hecklampe defekt ( 26)
322zAnzeigen
