2006 BMW MOTORRAD K 1200 S Betriebsanleitung (in German)

ESA Electronic SuspensionAdjustment
Elektronische Fahr-
werkseinstellung.
DWA Diebstahlwarnanlage.
ABS Antiblockiersystem.
RDC Reifendruck-Control.AusstattungBeim Kauf Ihres BMW Motor-
rades haben Sie sich für ein
Modell mit einer individuel-
len Ausstattung entschieden.
Diese Bedienungsanleitung
beschreibt von BMW ange-
botene Sonderausstattungen
(SA) und ausgewähltes Son-
derzubehör (SZ). Haben Sie
bitte Verständnis dafür, dass
auch Ausstattungsvarianten
beschrieben sind, die Sie
möglicherweise nicht gewählt
haben. Ebenso sind länder- spezifische Abweichungen
zum abgebildeten Motorrad
möglich.
Sollte Ihre BMW Ausstattun-
gen enthalten, die nicht in
dieser Bedienungsanleitung
beschrieben sind, so sind die-
se Umfänge in einer geson-
derten Bedienungsanleitung
beschrieben.
Technische DatenAlle Maß-, Gewichts- und
Leistungsangaben in der Be-
dienungsanleitung beziehen
sich auf das Deutsche Institut
für Normung e. V. (DIN) und
halten dessen Toleranzvor-
schriften ein. Abweichungen
sind bei Ausführungen für ein-
zelne Länder möglich.
AktualitätDas hohe Sicherheits- und
Qualitätsniveau von BMW
Motorrädern wird durch eine
ständige Weiterentwicklung
in der Konstruktion, der Aus-
stattung und des Zubehörs
gewährleistet. Daraus können
sich eventuelle Abweichungen
zwischen dieser Bedienungs-
anleitung und Ihrem Motor-
rad ergeben. Auch Irrtümer
können wir nicht ganz aus-
schließen. Haben Sie deshalb
Verständnis dafür, dass aus
den Angaben, Abbildungen
und Beschreibungen keine
Ansprüche hergeleitet werden
können.
17zAllgemeine Hinweise

18zAllgemeine Hinweise

Übersichten
Gesamtansicht links . . . . . . . . . . . 11
Gesamtansicht rechts . . . . . . . . . 13
Unter der Sitzbank . . . . . . . . . . . . 14
Lenkerarmatur links . . . . . . . . . . . 15
Lenkerarmatur rechts . . . . . . . . . . 16
Instrumentenkombination . . . . . . 17
Scheinwerfer . . . . . . . . . . . . . . . . . . 18
29zÜbersichten

210zÜbersichten

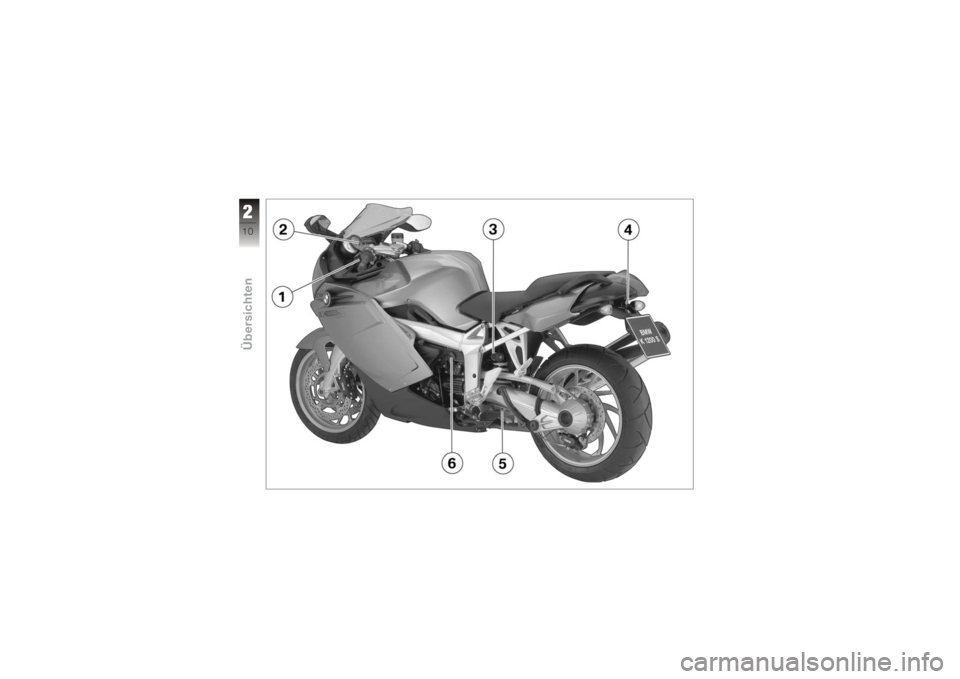

Gesamtansicht links1Einstellung Leuchweite
( 52)
2 Kupplungsflüssigkeitsbe-
hälter ( 96)
3 Einstellung Federvor-
spannung hinten ( 57)
4 Sitzbankschloss unter-
halb Rücklicht ( 53)
5 Einstellung Dämpfer hin-
ten ( 58)
6 Steckdose ( 80)
211zÜbersichten

212zÜbersichten

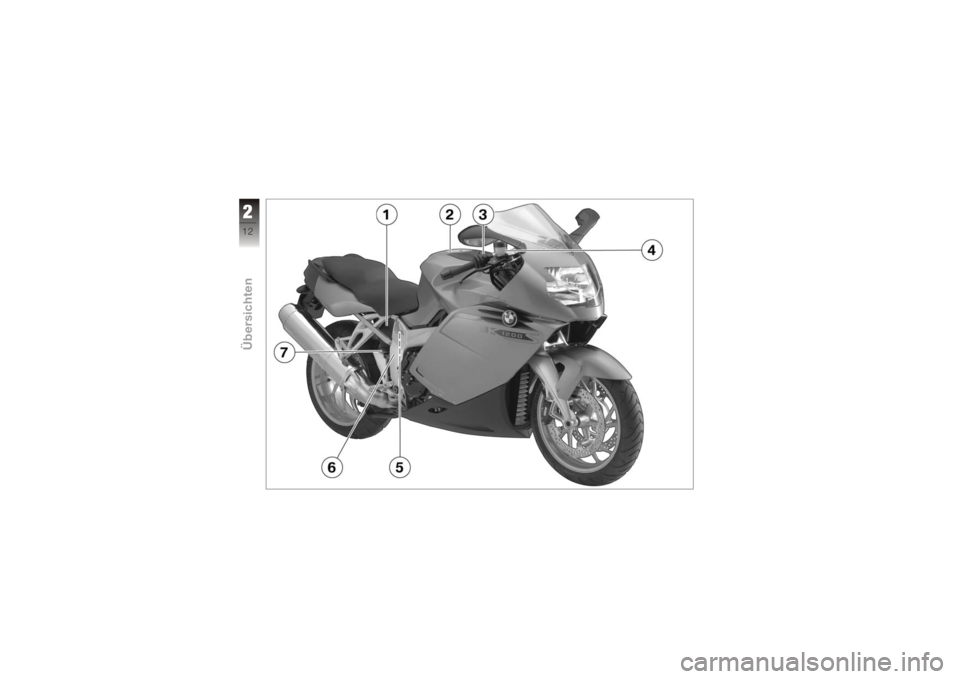

Gesamtansicht rechts1Anzeige Motorölstand
( 89)
2 Einfüllöffnung Kraftstoff-
behälter ( 71)
3 Batteriefach ( 121)
4 Bremsflüssigkeitsbehälter
vorn ( 94)
5 Typenschild am Querrohr
hinten
6 Fahrgestellnummer, am
Seitenteil rechts vorn
7 Bremsflüssigkeitsbehälter
hinten ( 95)
213zÜbersichten

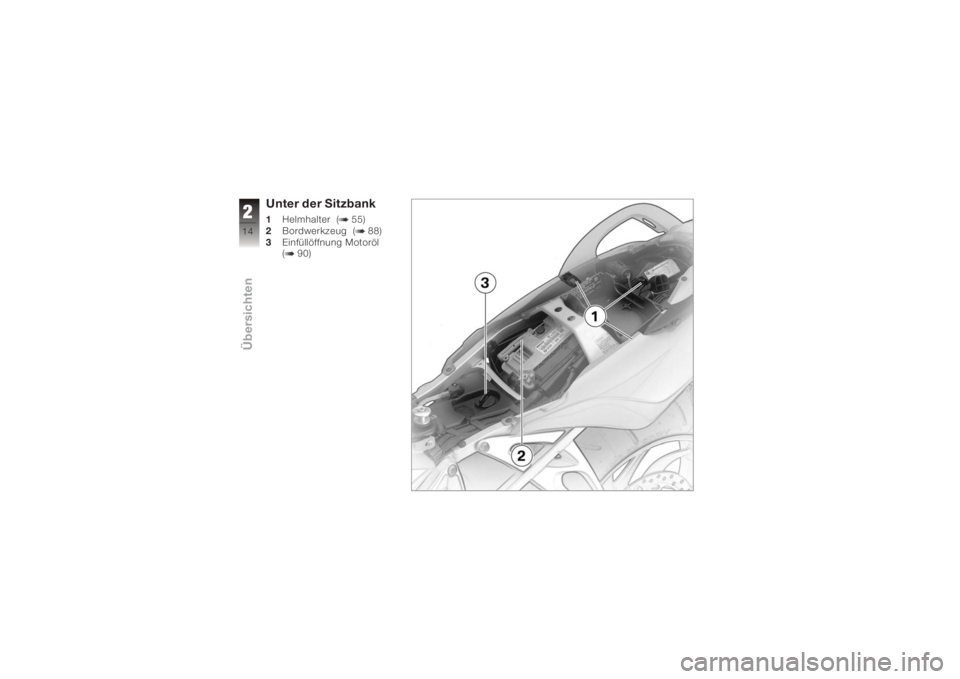

Unter der Sitzbank1Helmhalter ( 55)
2 Bordwerkzeug ( 88)
3 Einfüllöffnung Motoröl
( 90)
214zÜbersichten
