215zVista generale

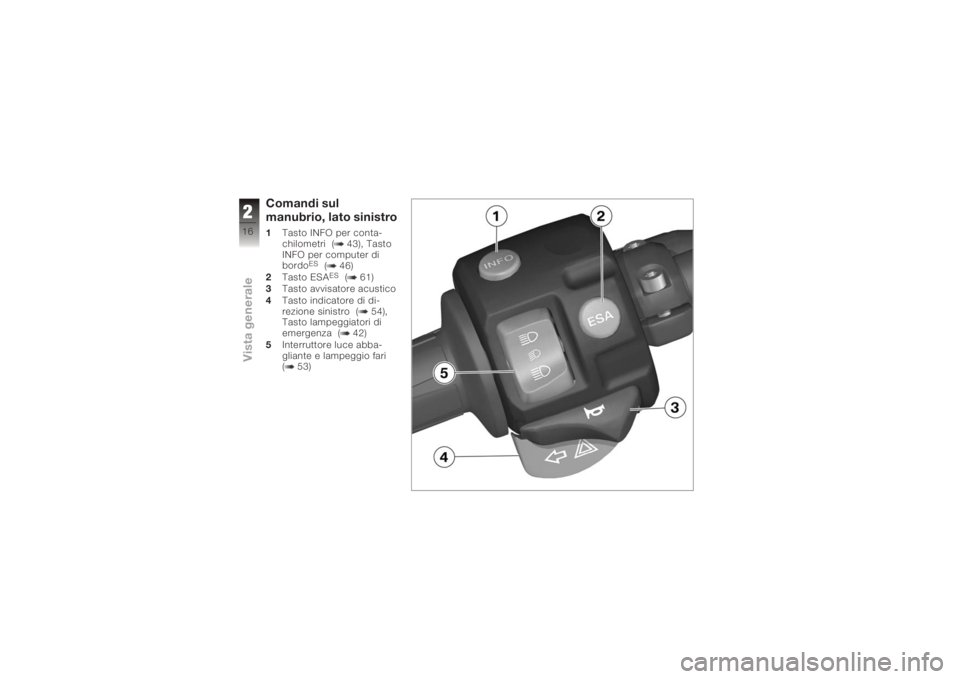

Comandi sul
manubrio, lato sinistro1Tasto INFO per conta-
chilometri ( 43), Tasto
INFO per computer di
bordo
ES
( 46)
2 Tasto ESAES
( 61)
3 Tasto avvisatore acustico
4 Tasto indicatore di di-
rezione sinistro ( 54),
Tasto lampeggiatori di
emergenza ( 42)
5 Interruttore luce abba-
gliante e lampeggio fari
( 53)
216zVista generale

Comandi sul

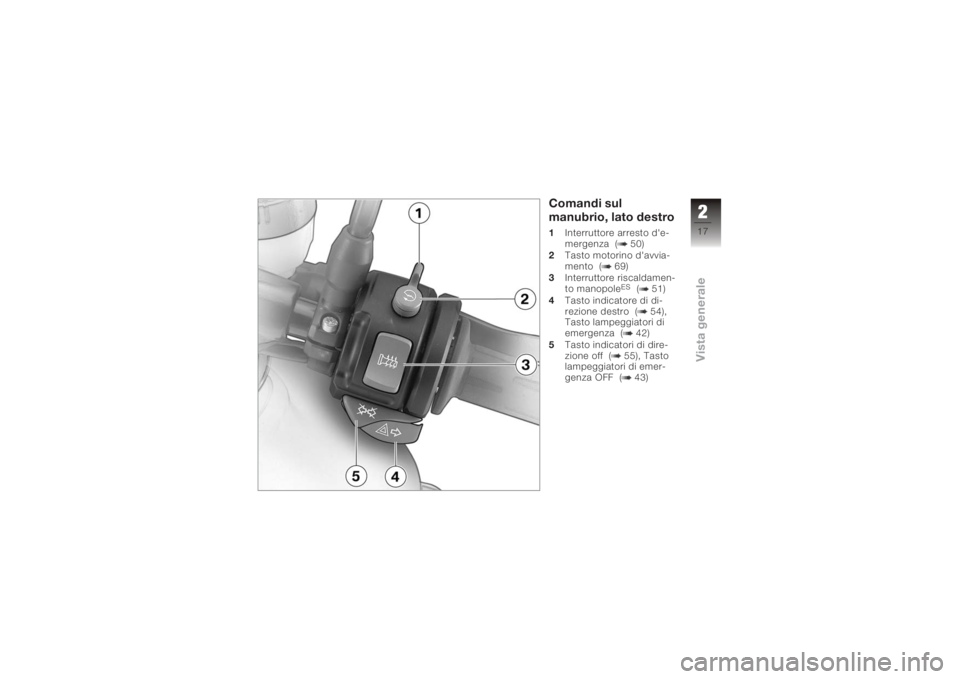

manubrio, lato destro1Interruttore arresto d'e-
mergenza ( 50)
2 Tasto motorino d'avvia-
mento ( 69)
3 Interruttore riscaldamen-
to manopole
ES
( 51)
4 Tasto indicatore di di-
rezione destro ( 54),
Tasto lampeggiatori di
emergenza ( 42)
5 Tasto indicatori di dire-
zione off ( 55), Tasto
lampeggiatori di emer-
genza OFF ( 43)
217zVista generale

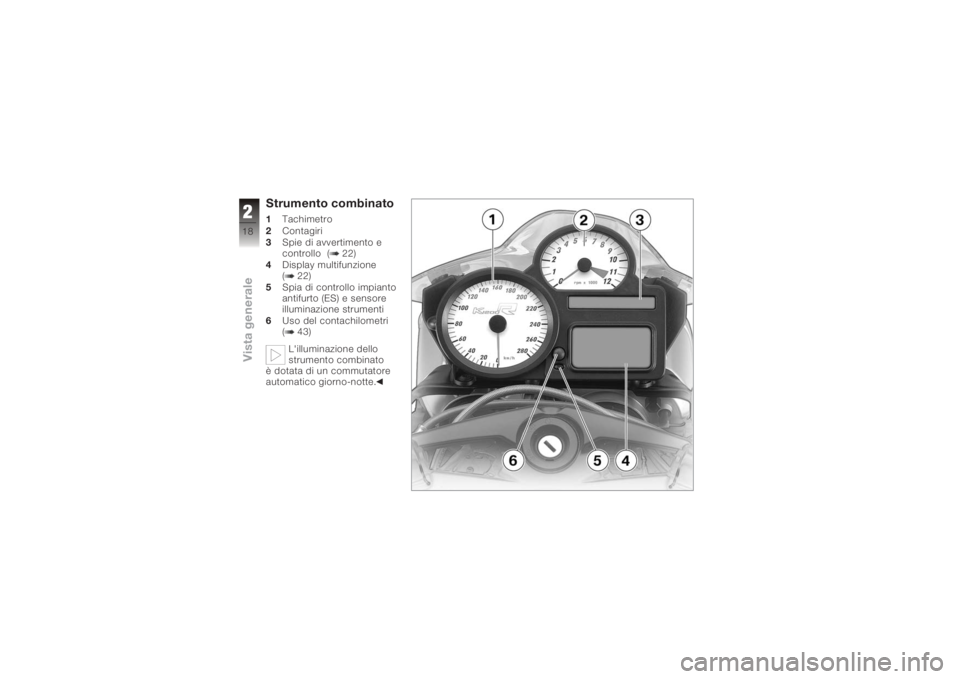

Strumento combinato1Tachimetro
2 Contagiri
3 Spie di avvertimento e
controllo ( 22)
4 Display multifunzione
( 22)
5 Spia di controllo impianto
antifurto (ES) e sensore
illuminazione strumenti
6 Uso del contachilometri
( 43)
L'illuminazione dello
strumento combinato
è dotata di un commutatore
automatico giorno-notte.
218zVista generale

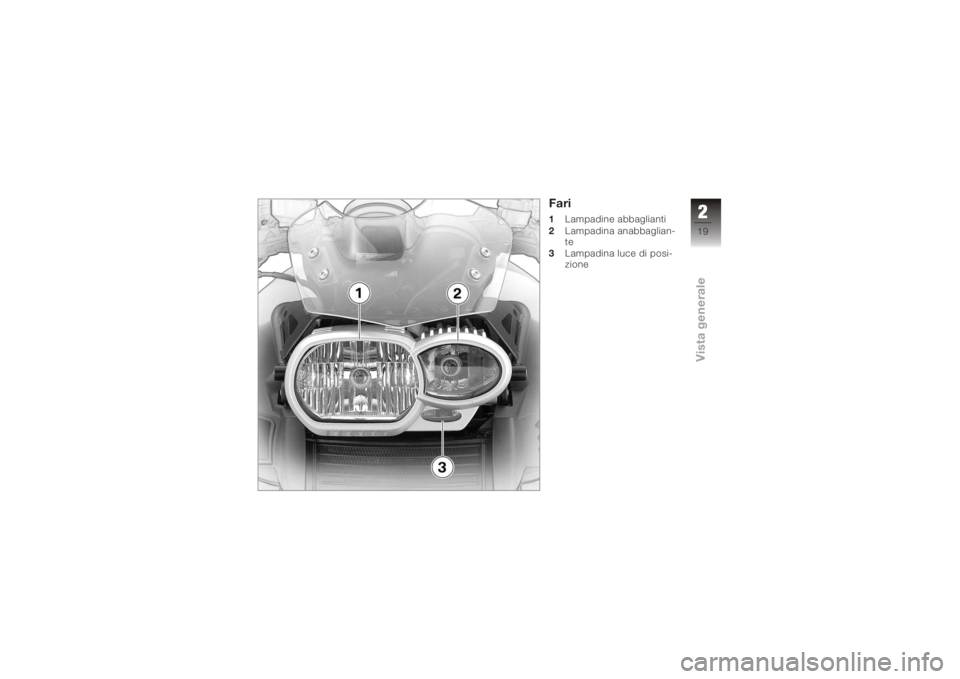

Fari1Lampadine abbaglianti
2 Lampadina anabbaglian-
te
3 Lampadina luce di posi-
zione
219zVista generale

220zVista generale

Indicatori
Display multifunzione . . . . . . . . . . 22
Spie di avvertimento e
controllo . . . . . . . . . . . . . . . . . . . . . . 22
Spia di avvertimento ABS
ES
.... 22
Indicazioni di funzionamento . . . 22
Spie di avvertimento generali . . 23
Spie di avvertimento del
controllo pressione pneumatici
RDC
ES
........................ 31
Spie di avvertimento ABS
ES
.... 35
321zIndicatori

Display multifunzione1Orologio ( 45), Settore
per le indicazioni RDC
ES
( 46), Settore per gli
avvertimenti sul livello
olio
ES
( 49)
2 Campo per spie di avver-
timento ( 23)
3 Settore per le indicazioni
del computer di bordo
ES
( 46)
4 Indicatore della marcia
( 23)
5 Indicatore di temperatura
del liquido di raffredda-
mento ( 23) 6
Settore per le indica-
zioni della regolazione
elettronica dell'assetto
ES
( 61)
7 Indicatore del contachilo-
metri ( 43)
8 Indicatore di portata car-
burante ( 22)
Spie di avvertimento e
controllo1Spia di controllo indica-
tore di direzione sinistro
2 Spia di controllo luce ab-
bagliante 3
Spia di avvertimento ge-
nerale
4 Spia di controllo del folle
5 Spia di avvertimento ABS
(ES)
6 Spia di controllo indica-
tore di direzione destro
Spia di avvertimento
ABS
ES
In alcuni Paesi è possibile che
la visualizzazione della spia
di avvertimento ABS presenti
delle differenze.
Possibile variante per
Paese.
Indicazioni di
funzionamentoQuantità di carburante
Le barre trasversali sot-
to il simbolo Pompa di
