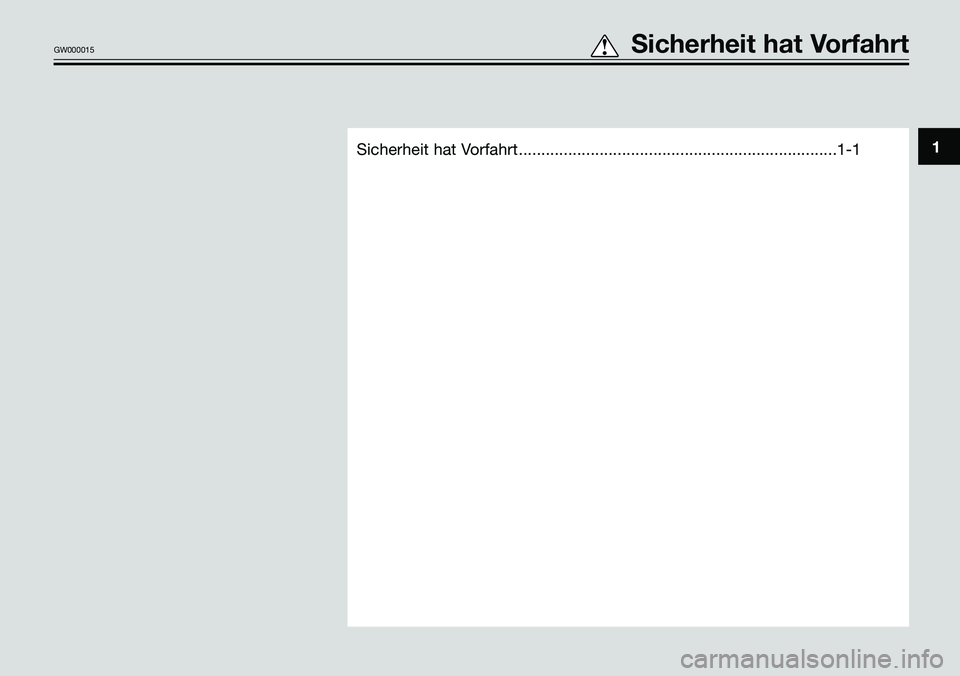

Sicherheit hat Vorfahrt .......................................................................1-11
GW000015tSicherheit hat Vorfahrt

GW000015
Sicherheit hat Vorfahrt

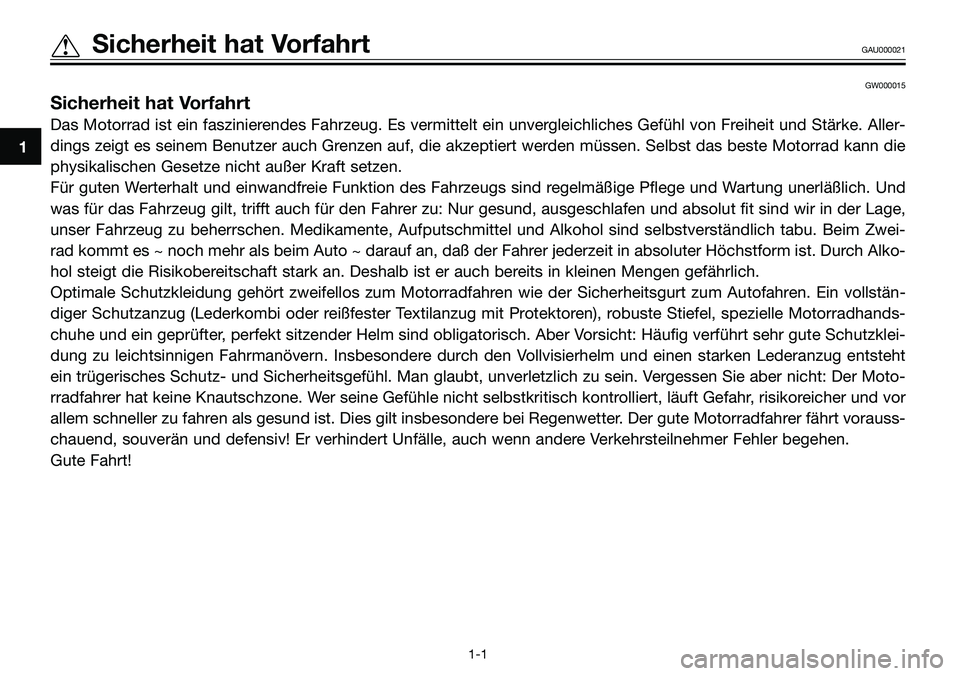

Das Motorrad ist ein faszinierendes Fahrzeug. Es vermittelt ein unvergleichliches Gefühl von Freiheit und Stärke. Aller-
dings zeigt es seinem Benutzer auch Grenzen auf, die akzeptiert werden müssen. Selbst das beste Motorrad kann die
physikalischen Gesetze nicht außer Kraft setzen.
Für guten Werterhalt und einwandfreie Funktion des Fahrzeugs sind regelmäßige Pflege und Wartung unerläßlich. Und
was für das Fahrzeug gilt, trifft auch für den Fahrer zu: Nur gesund, ausgeschlafen und absolut fit sind wir in der Lage,
unser Fahrzeug zu beherrschen. Medikamente, Aufputschmittel und Alkohol sind selbstverständlich tabu. Beim Zwei-
rad kommt es ~ noch mehr als beim Auto ~ darauf an, daß der Fahrer jederzeit in absoluter Höchstform ist. Durch Alko-
hol steigt die Risikobereitschaft stark an. Deshalb ist er auch bereits in kleinen Mengen gefährlich.
Optimale Schutzkleidung gehört zweifellos zum Motorradfahren wie der Sicherheitsgurt zum Autofahren. Ein vollstän-
diger Schutzanzug (Lederkombi oder reißfester Textilanzug mit Protektoren), robuste Stiefel, spezielle Motorradhands-
chuhe und ein geprüfter, perfekt sitzender Helm sind obligatorisch. Aber Vorsicht: Häufig verführt sehr gute Schutzklei-
dung zu leichtsinnigen Fahrmanövern. Insbesondere durch den Vollvisierhelm und einen starken Lederanzug entsteht
ein trügerisches Schutz- und Sicherheitsgefühl. Man glaubt, unverletzlich zu sein. Vergessen Sie aber nicht: Der Moto-
rradfahrer hat keine Knautschzone. Wer seine Gefühle nicht selbstkritisch kontrolliert, läuft Gefahr, risikoreicher und vor
allem schneller zu fahren als gesund ist. Dies gilt insbesondere bei Regenwetter. Der gute Motorradfahrer fährt vorauss-
chauend, souverän und defensiv! Er verhindert Unfälle, auch wenn andere Verkehrsteilnehmer Fehler begehen.
Gute Fahrt!
1
tSicherheit hat VorfahrtGAU000021
1-1

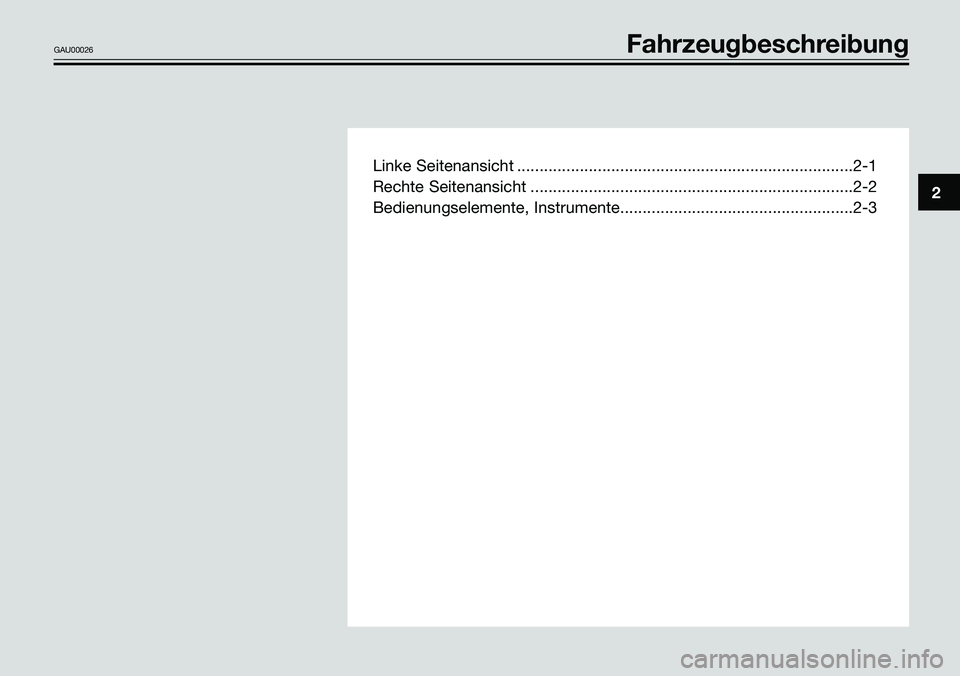

Linke Seitenansicht ...........................................................................2-1
Rechte Seitenansicht ........................................................................2-2
Bedienungselemente, Instrumente....................................................2-3
2
GAU00026 Fahrzeugbeschreibung

1 Scheinwerfer (Seite 6-31)
2 Seitenständer (Seite 3-11)
3 Benzinhahn (Seite 3-9)
4 Sitzbankschloß (Seite 3-10)5 Luftfiltereinsatz (Seite 6-11)
6 Tankverschluß (Seite 3-6)
7 Kühlmittelausgleichsbehälter (Seite 6-10)
2
FahrzeugbeschreibungGAU00026
2-1

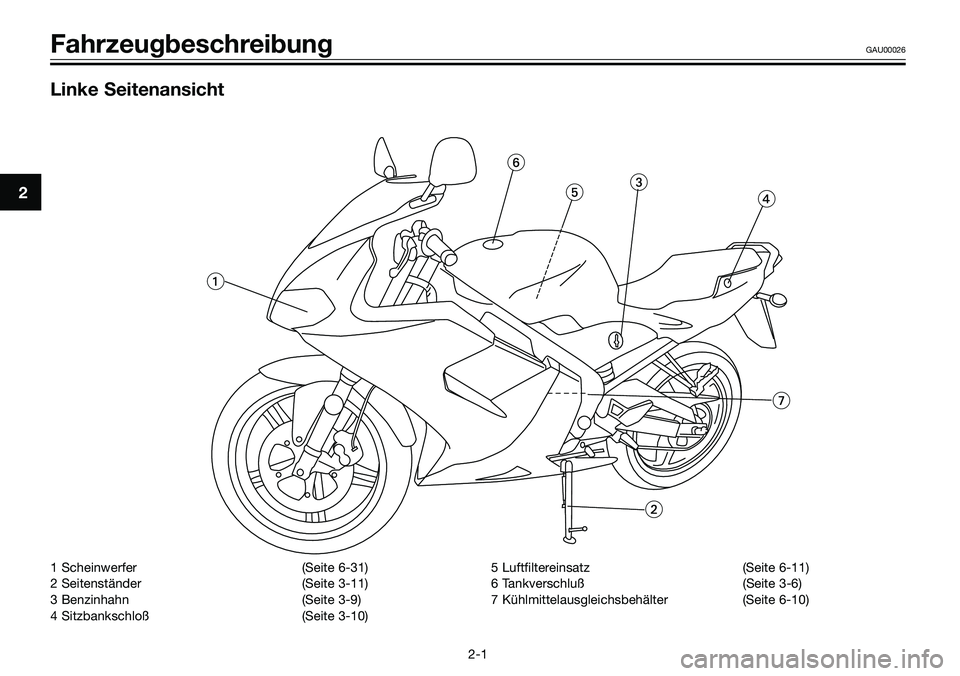

Linke Seitenansicht







8 Haltegriff
9 Schokdemperunit
10 Sitzbank (Seite 3-10)11 Batterie/Sicherungen (Seite 6-29)
12 Kühler
13 Fußbremshebel (Seite 3-6)
2
GAU00026 Fahrzeugbeschreibung
2-2

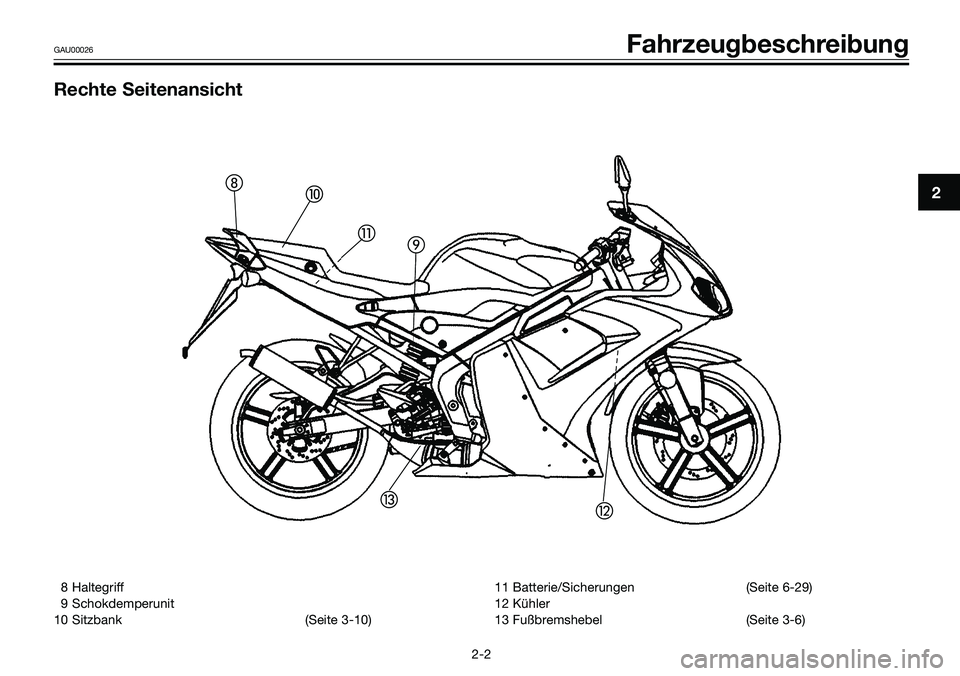

Rechte Seitenansicht




14 Kupplungshebel (Seite 3-5)
15 Lenkerarmatur links (Seite 3-3)
16 Instrumente (Seite 3-2)
17 Zünd-/Lenkschloß (Seite 3-1)18 Handbremshebel (Vorderradbremse) (Seite 3-6)
19 Lenkerarmatur rechts (Seite 3-4)
20 Gasdrehgriff (Seite 6-25)
2
FahrzeugbeschreibungGAU00026
2-3

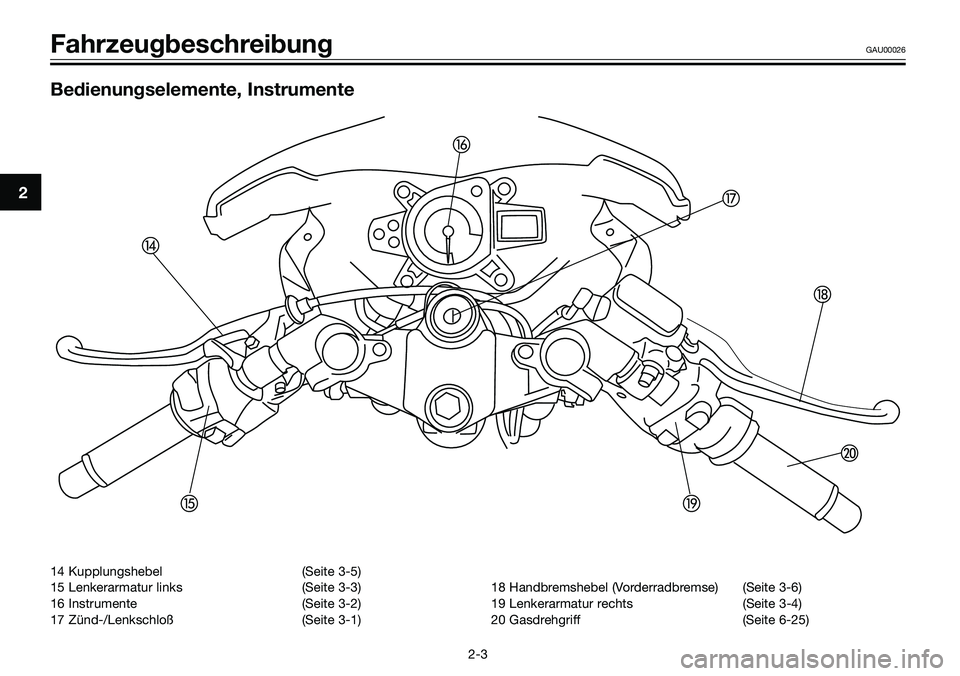

Bedienungselemente, Instrumente







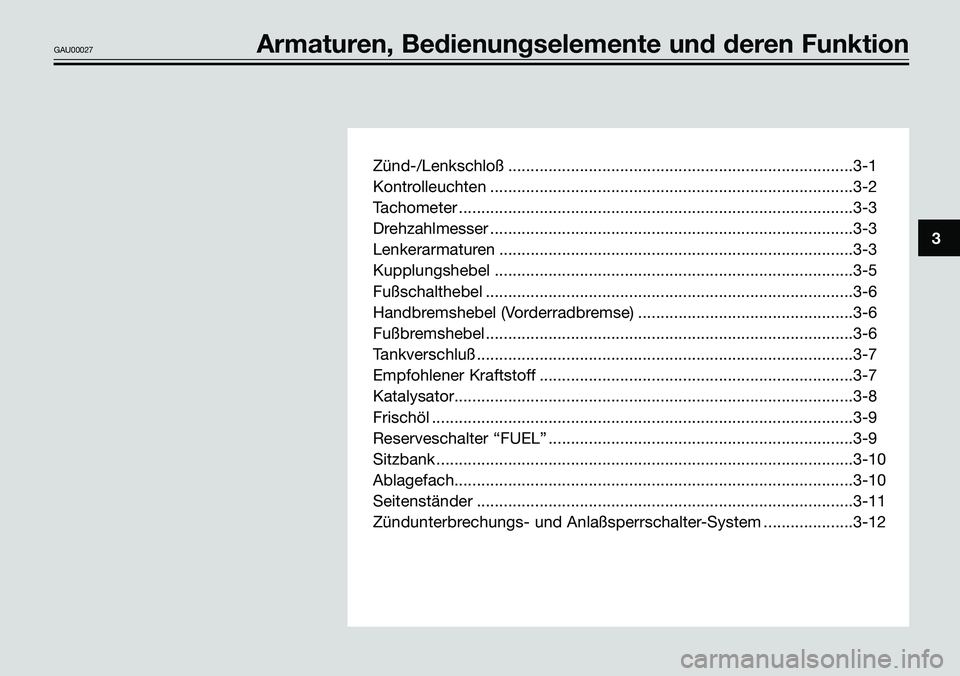

Zünd-/Lenkschloß .............................................................................3-1
Kontrolleuchten .................................................................................3-2
Tachometer ........................................................................................3-3
Drehzahlmesser .................................................................................3-3
Lenkerarmaturen ...............................................................................3-3
Kupplungshebel ................................................................................3-5
Fußschalthebel ..................................................................................3-6
Handbremshebel (Vorderradbremse) ................................................3-6
Fußbremshebel ..................................................................................3-6
Tankverschluß ....................................................................................3-7
Empfohlener Kraftstoff ......................................................................3-7
Katalysator.........................................................................................3-8
Frischöl ..............................................................................................3-9
Reserveschalter “FUEL” ....................................................................3-9
Sitzbank .............................................................................................3-10
Ablagefach.........................................................................................3-10
Seitenständer ....................................................................................3-11
Zündunterbrechungs- und Anlaßsperrschalter-System ....................3-12
3
GAU00027Armaturen, Bedienungselemente und deren Funktion

GAU00029

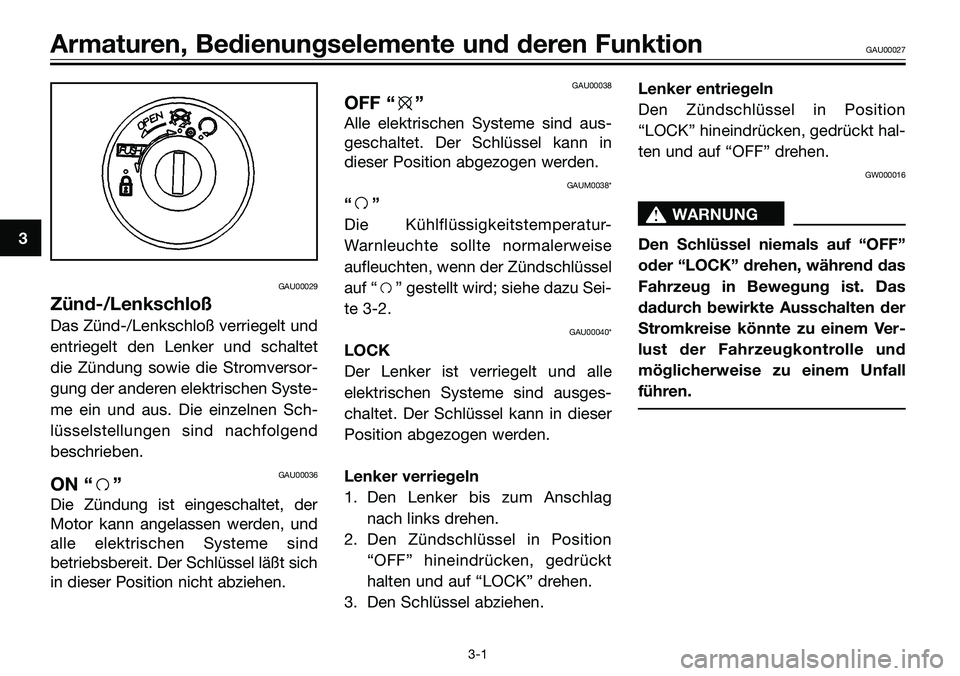

Zünd-/Lenkschloß
Das Zünd-/Lenkschloß verriegelt und
entriegelt den Lenker und schaltet
die Zündung sowie die Stromversor-
gung der anderen elektrischen Syste-
me ein und aus. Die einzelnen Sch-
lüsselstellungen sind nachfolgend
beschrieben.
GAU00036ON “f”
Die Zündung ist eingeschaltet, der
Motor kann angelassen werden, und
alle elektrischen Systeme sind
betriebsbereit. Der Schlüssel läßt sich
in dieser Position nicht abziehen.
GAU00038
OFF “e”
Alle elektrischen Systeme sind aus-
geschaltet. Der Schlüssel kann in
dieser Position abgezogen werden.
GAUM0038*
“f”
Die Kühlflüssigkeitstemperatur-
Warnleuchte sollte normalerweise
aufleuchten, wenn der Zündschlüssel
auf “f” gestellt wird; siehe dazu Sei-
te 3-2.
GAU00040*
LOCK
Der Lenker ist verriegelt und alle
elektrischen Systeme sind ausges-
chaltet. Der Schlüssel kann in dieser
Position abgezogen werden.
Lenker verriegeln
1. Den Lenker bis zum Anschlag
nach links drehen.
2. Den Zündschlüssel in Position
“OFF” hineindrücken, gedrückt
halten und auf “LOCK” drehen.
3. Den Schlüssel abziehen.Lenker entriegeln
Den Zündschlüssel in Position
“LOCK” hineindrücken, gedrückt hal-
ten und auf “OFF” drehen.
GW000016
s s
WARNUNG
Den Schlüssel niemals auf “OFF”
oder “LOCK” drehen, während das
Fahrzeug in Bewegung ist. Das
dadurch bewirkte Ausschalten der
Stromkreise könnte zu einem Ver-
lust der Fahrzeugkontrolle und
möglicherweise zu einem Unfall
führen.
3
Armaturen, Bedienungselemente und deren FunktionGAU00027
3-1
