ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

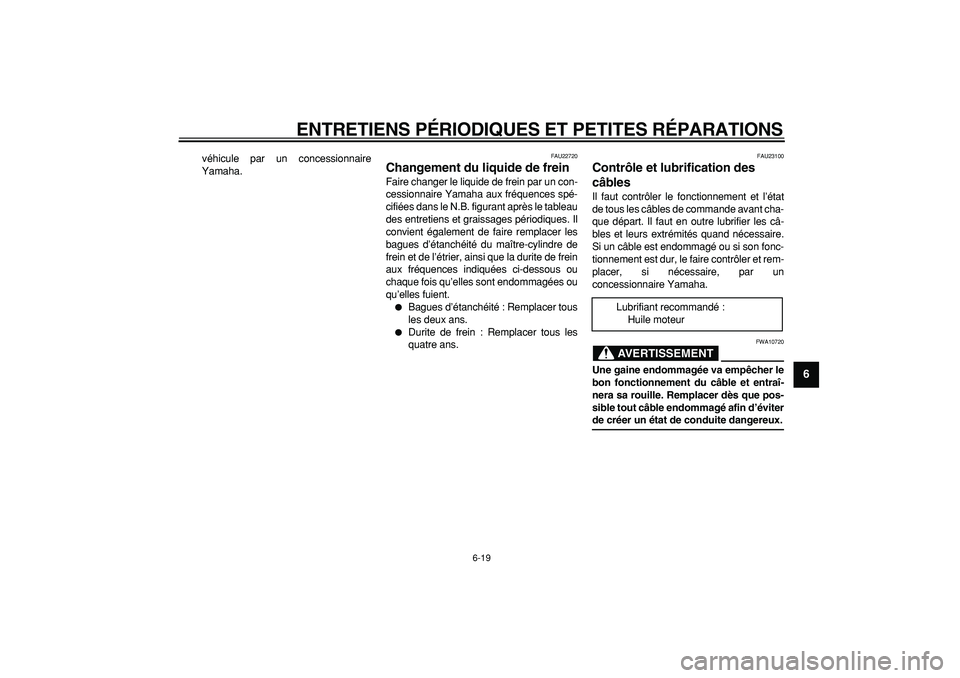

6-19
2
3
4
5
67
8
9

véhicule par un concessionnaire
Yamaha.
FAU22720
Changement du liquide de frein
Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité du maître-cylindre de
frein et de l’étrier, ainsi que la durite de frein
aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou
qu’elles fuient.

Bagues d’étanchéité : Remplacer tous
les deux ans.

Durite de frein : Remplacer tous les
quatre ans.
FAU23100
Contrôle et lubrification des
câbles
Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un
concessionnaire Yamaha.
AVERTISSEMENT

FWA10720
Une gaine endommagée va empêcher le
bon fonctionnement du câble et entraî-
nera sa rouille. Remplacer dès que pos-
sible tout câble endommagé afin d’éviter
de créer un état de conduite dangereux.
Lubrifiant recommandé :
Huile moteur

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

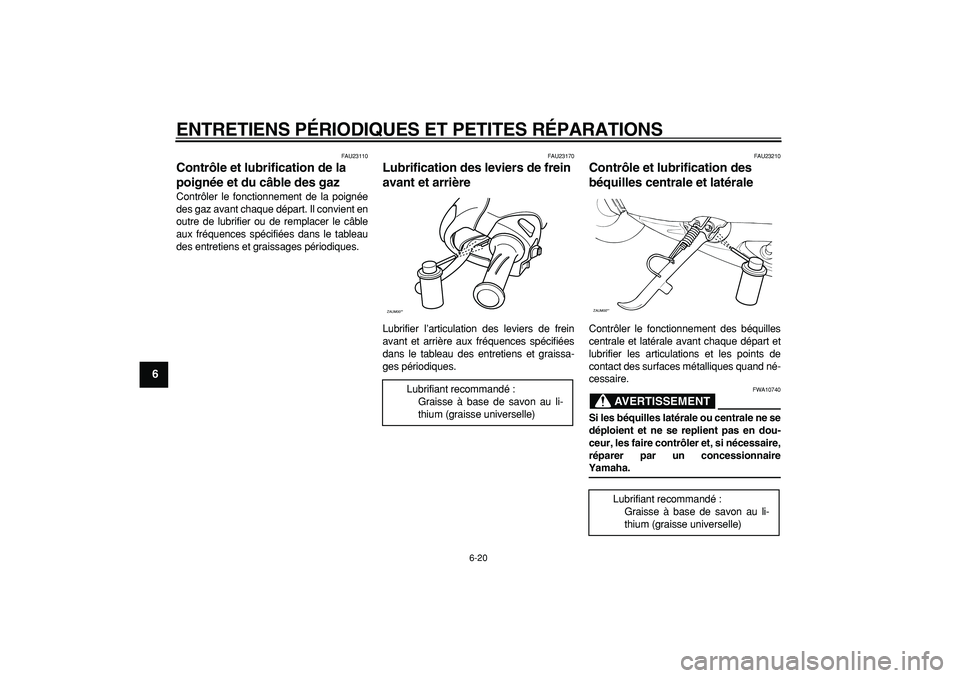

6-20
1
2
3
4
5
6
7
8
9

FAU23110
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de lubrifier ou de remplacer le câble
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
FAU23170
Lubrification des leviers de frein
avant et arrière
Lubrifier l’articulation des leviers de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU23210
Contrôle et lubrification des
béquilles centrale et latérale
Contrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand né-
cessaire.
AVERTISSEMENT

FWA10740
Si les béquilles latérale ou centrale ne se
déploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,
réparer par un concessionnaire
Yamaha.
Lubrifiant recommandé :
Graisse à base de savon au li-
thium (graisse universelle)
ZAUM00**

Lubrifiant recommandé :
Graisse à base de savon au li-
thium (graisse universelle)
ZAUM00**

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

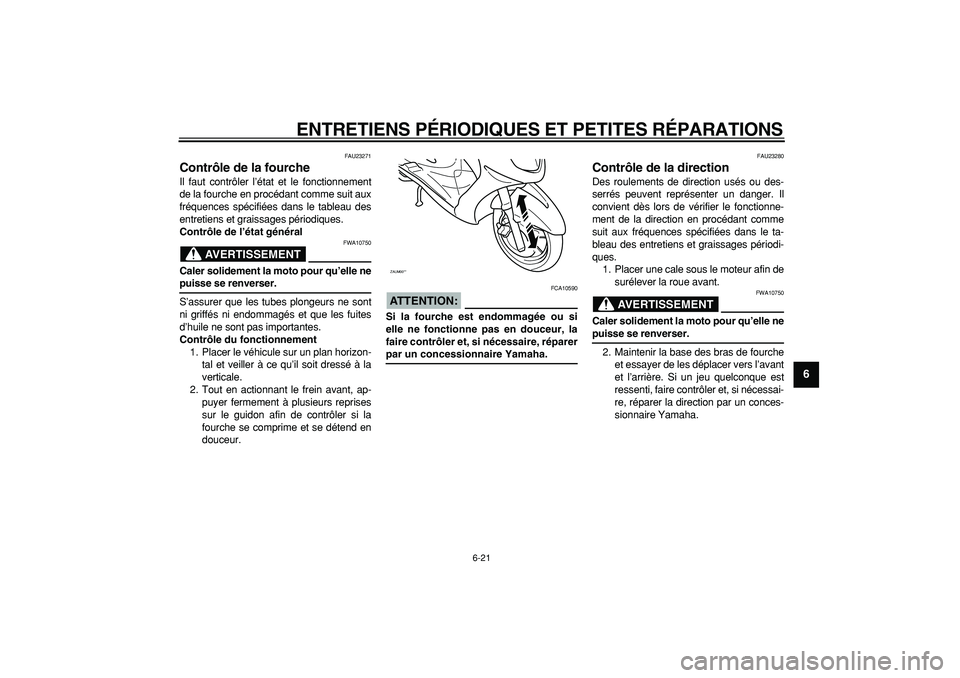

6-21
2
3
4
5
67
8
9

FAU23271
Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
AVERTISSEMENT

FWA10750
Caler solidement la moto pour qu’elle ne
puisse se renverser.
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION:

FCA10590
Si la fourche est endommagée ou si
elle ne fonctionne pas en douceur, la
faire contrôler et, si nécessaire, réparer
par un concessionnaire Yamaha.
FAU23280
Contrôle de la direction
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant.
AVERTISSEMENT

FWA10750
Caler solidement la moto pour qu’elle ne
puisse se renverser.
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si nécessai-
re, réparer la direction par un conces-
sionnaire Yamaha.
ZAUM00**

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

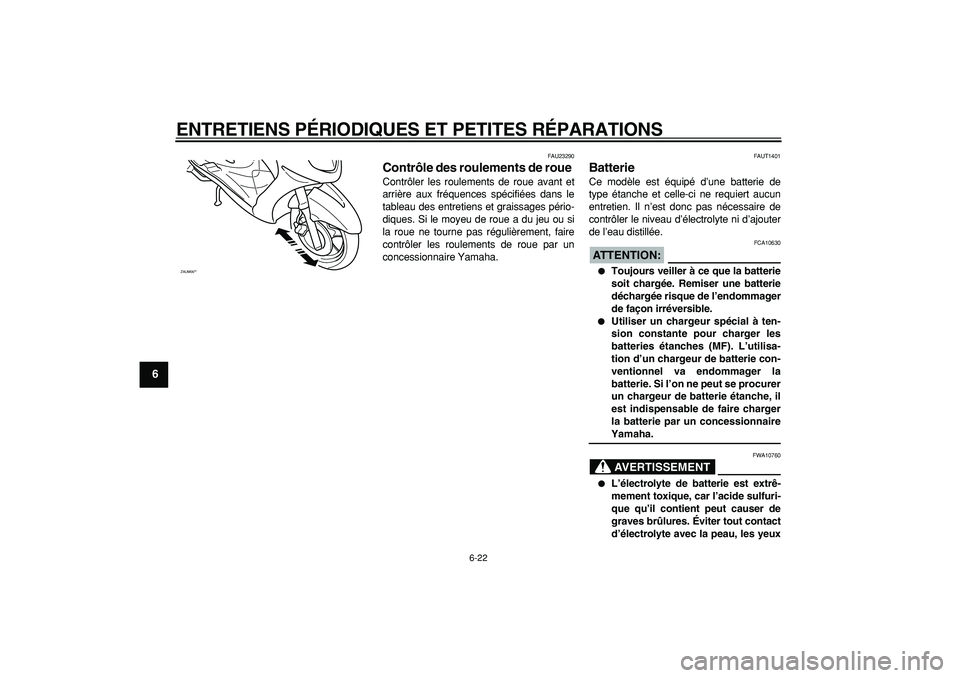

6-22
1
2
3
4
5
6
7
8
9

FAU23290
Contrôle des roulements de roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAUT1401
Batterie
Ce modèle est équipé d’une batterie de
type étanche et celle-ci ne requiert aucun
entretien. Il n’est donc pas nécessaire de
contrôler le niveau d’électrolyte ni d’ajouter
de l’eau distillée.
ATTENTION:

FCA10630

Toujours veiller à ce que la batterie
soit chargée. Remiser une batterie
déchargée risque de l’endommager
de façon irréversible.

Utiliser un chargeur spécial à ten-
sion constante pour charger les
batteries étanches (MF). L’utilisa-
tion d’un chargeur de batterie con-
ventionnel va endommager la
batterie. Si l’on ne peut se procurer
un chargeur de batterie étanche, il
est indispensable de faire charger
la batterie par un concessionnaire
Yamaha.
AVERTISSEMENT

FWA10760

L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ZAUM00**

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

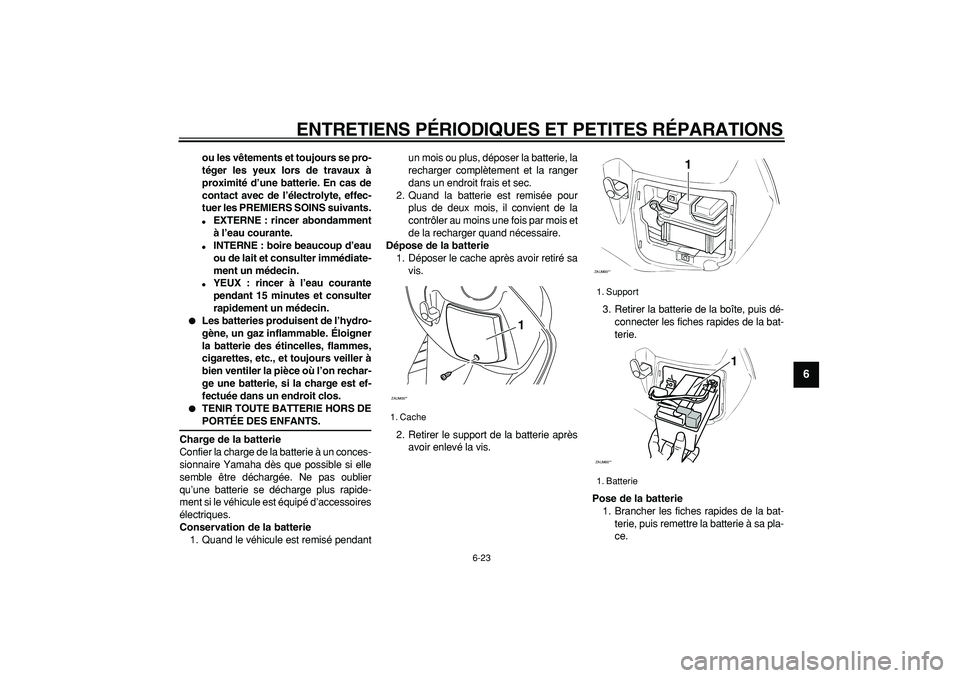

6-23
2
3
4
5
67
8
9

ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.

EXTERNE : rincer abondamment
à l’eau courante.

INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.

YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.

Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on rechar-
ge une batterie, si la charge est ef-
fectuée dans un endroit clos.

TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
Conservation de la batterie
1. Quand le véhicule est remisé pendantun mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
Dépose de la batterie
1. Déposer le cache après avoir retiré sa
vis.
2. Retirer le support de la batterie après
avoir enlevé la vis.3. Retirer la batterie de la boîte, puis dé-
connecter les fiches rapides de la bat-
terie.
Pose de la batterie
1. Brancher les fiches rapides de la bat-
terie, puis remettre la batterie à sa pla-
ce.

1. Cache
ZAUM00**
1

1. Support
1. Batterie
ZAUM00**
1
ZAUM00**
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

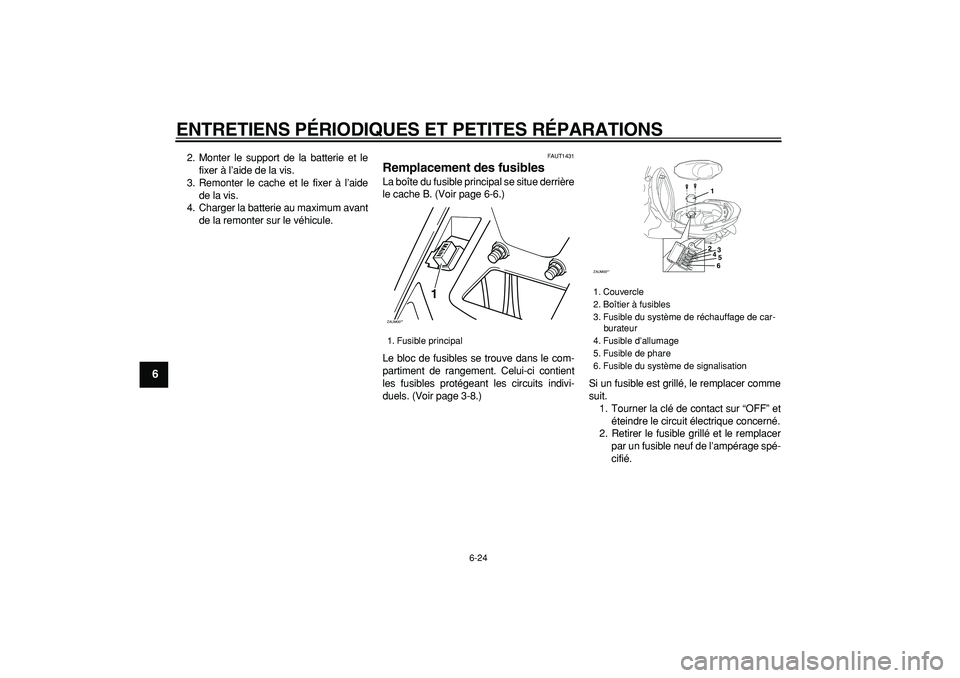

6-24
1
2
3
4
5
6
7
8
9

2. Monter le support de la batterie et le
fixer à l’aide de la vis.
3. Remonter le cache et le fixer à l’aide
de la vis.
4. Charger la batterie au maximum avant
de la remonter sur le véhicule.
FAUT1431
Remplacement des fusibles
La boîte du fusible principal se situe derrière
le cache B. (Voir page 6-6.)
Le bloc de fusibles se trouve dans le com-
partiment de rangement. Celui-ci contient
les fusibles protégeant les circuits indivi-
duels. (Voir page 3-8.)Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’ampérage spé-
cifié.
1. Fusible principal
ZAUM00**
1

1. Couvercle
2. Boîtier à fusibles
3. Fusible du système de réchauffage de car-
burateur
4. Fusible d’allumage
5. Fusible de phare
6. Fusible du système de signalisation
ZAUM00**
1
2
3
4
5
6

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
2
3
4
5
67
8
9
ATTENTION:

FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer un
incendie.
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’équipement électrique
par un concessionnaire Yamaha.
FAU23710
Remplacement d’une ampoule
de phare
Ce modèle est équipé de phares à ampoule
de quartz. Si une ampoule de phare grille, la
remplacer comme suit :
1. Dresser le véhicule sur sa béquille
centrale.
2. Déposer le cache B. (Voir page 6-6.)
3. Déconnecter la fiche rapide du phare,
puis déposer la protection de l’ampou-
le.
4. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule défectueuse.
AVERTISSEMENT

FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidi
avant de la toucher.
5. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
ATTENTION:

FCA10660
Ne jamais toucher le verre d’une ampou-
le de phare afin de ne pas laisser de rési-
dus graisseux. La graisse réduit la
transparence du verre mais aussi la lu-
minosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am- Fusibles spécifiés :
Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisa-
tion:
15.0 A
Fusible d’allumage:
7.5 A
Fusible du système de réchauffage
de carburateur:
7.5 A
1. Protection d’ampoule
ZAUM00**
1

1. Porte-ampoule du phare
ZAUM00**
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

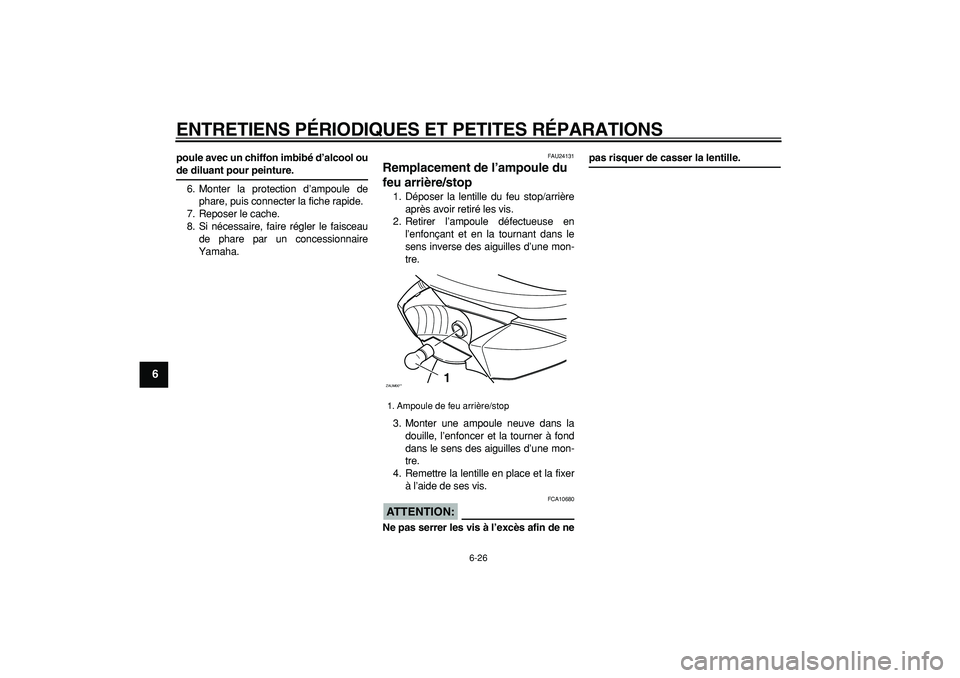

6-26
1
2
3
4
5
6
7
8
9

poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
6. Monter la protection d’ampoule de
phare, puis connecter la fiche rapide.
7. Reposer le cache.
8. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU24131
Remplacement de l’ampoule du
feu arrière/stop
1. Déposer la lentille du feu stop/arrière
après avoir retiré les vis.
2. Retirer l’ampoule défectueuse en
l’enfonçant et en la tournant dans le
sens inverse des aiguilles d’une mon-
tre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de ses vis.
ATTENTION:

FCA10680
Ne pas serrer les vis à l’excès afin de ne
pas risquer de casser la lentille.
1. Ampoule de feu arrière/stop
ZAUM00**
1
