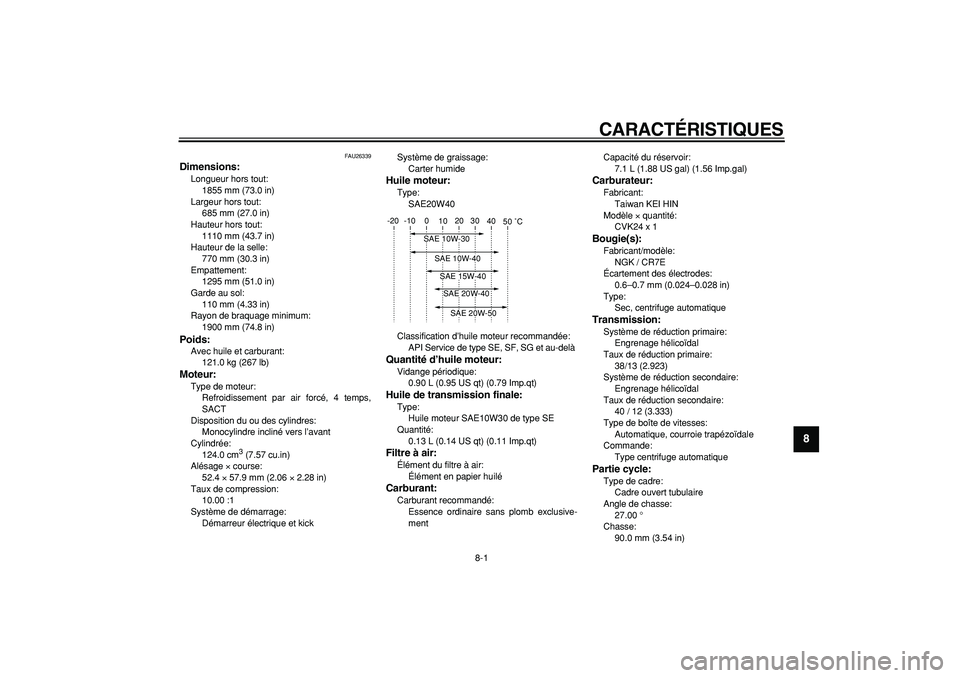

CARACTÉRISTIQUES
FAU26339
Dimensions:
Longueur hors tout:
1855 mm (73.0 in)
Largeur hors tout:
685 mm (27.0 in)
Hauteur hors tout:
1110 mm (43.7 in)
Hauteur de la selle:
770 mm (30.3 in)
Empattement:
1295 mm (51.0 in)
Garde au sol:
110 mm (4.33 in)
Rayon de braquage minimum:
1900 mm (74.8 in)
Poids:
Avec huile et carburant:
121.0 kg (267 lb)
Moteur:
Type de moteur:
Refroidissement par air forcé, 4 temps,
SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
124.0 cm
3
(7.57 cu.in)
Alésage
×
course:
52.4
×
57.9 mm (2.06
×
2.28 in)
Taux de compression:
10.00 :1
Système de démarrage:
Démarreur électrique et kick Système de graissage:
Carter humide
Huile moteur:
Type:
SAE20W40
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Vidange périodique:
0.90 L (0.95 US qt) (0.79 Imp.qt)
Huile de transmission finale:
Type:
Huile moteur SAE10W30 de type SE
Quantité:
0.13 L (0.14 US qt) (0.11 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément en papier huilé
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment Capacité du réservoir:
7.1 L (1.88 US gal) (1.56 Imp.gal)
Carburateur:
Fabricant:
Taiwan KEI HIN
Modèle
×
quantité:
CVK24 x 1
Bougie(s):
Fabricant/modèle:
NGK / CR7E
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Type:
Sec, centrifuge automatique
Transmission:
Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
38/13 (2.923)
Système de réduction secondaire:
Engrenage hélicoïdal
Taux de réduction secondaire:
40 / 12 (3.333)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatique
Partie cycle:
Type de cadre:
Cadre ouvert tubulaire
Angle de chasse:
27.00 °
Chasse:
90.0 mm (3.54 in)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
