2005 YAMAHA CYGNUS 125 ECO mode

1-1
1
CONSIGNES DE SÉCURITÉ
FAU10260
LES SCOOTERS SONT DES VÉHICULES
MONOVOIES. LEUR SÉCURITÉ DÉPEND
DE TECHNIQUES DE CONDUITE ADÉ-
QUATES ET DES CAPACITÉS DU CON-
DUCTEUR. TOUT CONDUCTEUR DOIT
PRENDRE CONNAISSANCE DES EXI-
GENCES SUIVANTES AVANT DE DÉ-
MARRER.
LE PILOTE DOIT :

S’INFORMER CORRECTEMENT
AUPRÈS D’UNE SOURCE COMPÉ-
TENTE SUR TOUS LES ASPECTS
DE L’UTILISATION DU SCOOTER.

OBSERVER LES AVERTISSE-
MENTS ET PROCÉDER AUX EN-
TRETIENS PRÉCONISÉS DANS LE
MANUEL DU PROPRIÉTAIRE.

SUIVRE DES COURS AFIN D’AP-
PRENDRE À MAÎTRISER LES
TECHNIQUES DE CONDUITE SÛ-
RES ET CORRECTES.

FAIRE RÉVISER LE VÉHICULE PAR
UN MÉCANICIEN COMPÉTENT AUX
INTERVALLES INDIQUÉS DANS LE
MANUEL DU PROPRIÉTAIRE OU
LORSQUE L’ÉTAT DE LA MÉ-
CANIQUE L’EXIGE.
Conduite en toute sécurité

Toujours effectuer les contrôles avant
utilisation. Un contrôle méticuleux peutéviter un accident.

Ce modèle est conçu pour le transport
du pilote et d’un passager.

La plupart des accidents de circulation
entre voitures et scooters sont dus au
fait que les automobilistes ne voient
pas les scooters. En se faisant bien
voir, on peut diminuer les risques d’ac-
cident.

Dès lors :

Porter une combinaison de couleur
vive.

Être particulièrement prudent à l’ap-
proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents se produisent.

Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.

De nombreux accidents sont dus au
manque d’expérience du pilote. En ef-
fet, bon nombre de victimes d’acci-
dents en scooter sont des pilotes
n’ayant pas de permis.

Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
son scooter qu’à des pilotes expéri-
mentés.

Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manuvres quel’on peut effectuer en toute confian-
ce.

S’exercer à des endroits où il n’y a
pas de trafic tant que l’on n’est pas
complètement familiarisé avec le
scooter et ses commandes.

De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de scooter. Une erreur typique
consiste à prendre un virage trop large
en raison d’une VITESSE EXCESSI-
VE ou un virage trop court (véhicule
pas assez incliné pour la vitesse).

Toujours respecter les limites de vi-
tesse et ne jamais rouler plus vite
que ne le permettent l’état de la rou-
te et le trafic.

Toujours signaler clairement sont
intention de tourner ou de changer
de bande de circulation. Rouler
dans le champ de visibilité des auto-
mobilistes.

La posture du pilote et celle du passa-
ger est importante pour le contrôle cor-
rect du véhicule.

Le pilote doit garder les deux mains
sur le guidon et les deux pieds sur
les repose-pieds afin de conserver
le contrôle du scooter.

Le passager doit toujours se tenir
des deux mains, soit au pilote, soit à

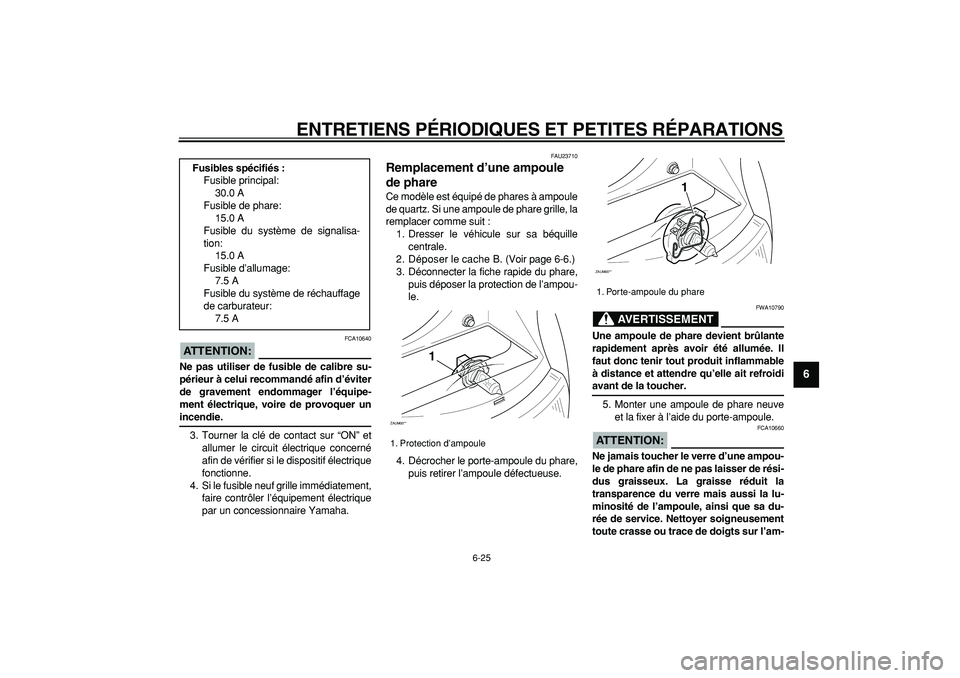

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
2
3
4
5
67
8
9
ATTENTION:

FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer un
incendie.
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’équipement électrique
par un concessionnaire Yamaha.
FAU23710
Remplacement d’une ampoule
de phare
Ce modèle est équipé de phares à ampoule
de quartz. Si une ampoule de phare grille, la
remplacer comme suit :
1. Dresser le véhicule sur sa béquille
centrale.
2. Déposer le cache B. (Voir page 6-6.)
3. Déconnecter la fiche rapide du phare,
puis déposer la protection de l’ampou-
le.
4. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule défectueuse.
AVERTISSEMENT

FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidi
avant de la toucher.
5. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
ATTENTION:

FCA10660
Ne jamais toucher le verre d’une ampou-
le de phare afin de ne pas laisser de rési-
dus graisseux. La graisse réduit la
transparence du verre mais aussi la lu-
minosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am- Fusibles spécifiés :
Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisa-
tion:
15.0 A
Fusible d’allumage:
7.5 A
Fusible du système de réchauffage
de carburateur:
7.5 A
1. Protection d’ampoule
ZAUM00**
1

1. Porte-ampoule du phare
ZAUM00**
1

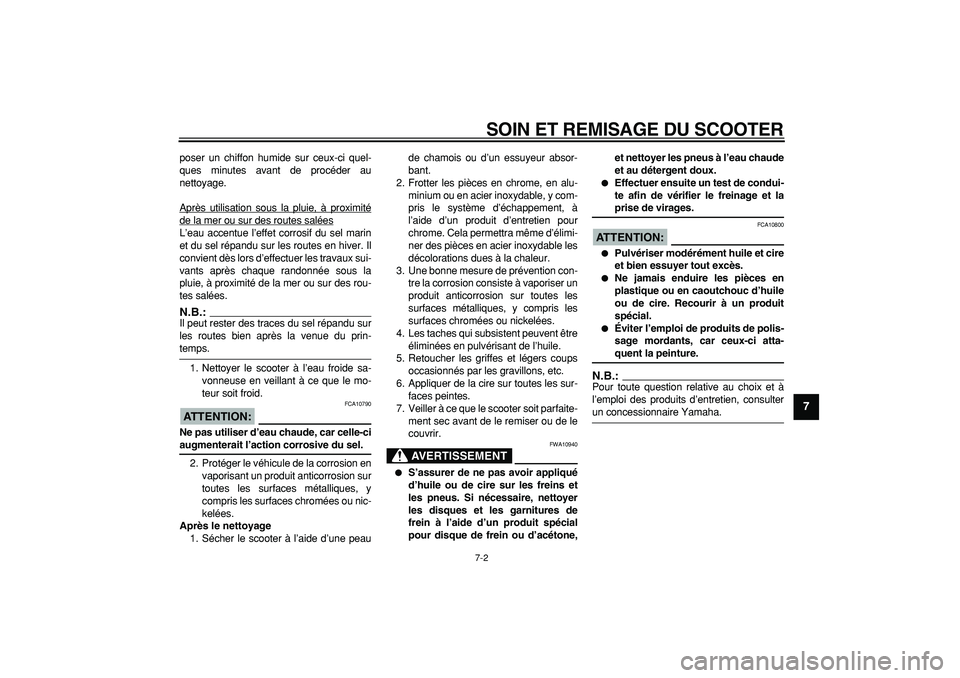

SOIN ET REMISAGE DU SCOOTER
7-2
2
3
4
5
6
78
9

poser un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie, à proximité
de la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.N.B.:

Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.
1. Nettoyer le scooter à l’eau froide sa-
vonneuse en veillant à ce que le mo-
teur soit froid.
ATTENTION:

FCA10790
Ne pas utiliser d’eau chaude, car celle-ci
augmenterait l’action corrosive du sel.
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y
compris les surfaces chromées ou nic-
kelées.
Après le nettoyage
1. Sécher le scooter à l’aide d’une peaude chamois ou d’un essuyeur absor-
bant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
3. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être
éliminées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que le scooter soit parfaite-
ment sec avant de le remiser ou de le
couvrir.
AVERTISSEMENT

FWA10940

S’assurer de ne pas avoir appliqué
d’huile ou de cire sur les freins et
les pneus. Si nécessaire, nettoyer
les disques et les garnitures de
frein à l’aide d’un produit spécial
pour disque de frein ou d’acétone,et nettoyer les pneus à l’eau chaude
et au détergent doux.

Effectuer ensuite un test de condui-
te afin de vérifier le freinage et la
prise de virages.
ATTENTION:

FCA10800

Pulvériser modérément huile et cire
et bien essuyer tout excès.

Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.

Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.:

Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulter
un concessionnaire Yamaha.

8-1
2
3
4
5
6
7
89

CARACTÉRISTIQUES
FAU26339
Dimensions:
Longueur hors tout:
1855 mm (73.0 in)
Largeur hors tout:
685 mm (27.0 in)
Hauteur hors tout:
1110 mm (43.7 in)
Hauteur de la selle:
770 mm (30.3 in)
Empattement:
1295 mm (51.0 in)
Garde au sol:
110 mm (4.33 in)
Rayon de braquage minimum:
1900 mm (74.8 in)
Poids:
Avec huile et carburant:
121.0 kg (267 lb)
Moteur:
Type de moteur:
Refroidissement par air forcé, 4 temps,
SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
124.0 cm
3

(7.57 cu.in)
Alésage
×
course:
52.4
×
57.9 mm (2.06
×
2.28 in)
Taux de compression:
10.00 :1
Système de démarrage:
Démarreur électrique et kick Système de graissage:
Carter humide

Huile moteur:
Type:
SAE20W40
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Vidange périodique:
0.90 L (0.95 US qt) (0.79 Imp.qt)
Huile de transmission finale:
Type:
Huile moteur SAE10W30 de type SE
Quantité:
0.13 L (0.14 US qt) (0.11 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément en papier huilé
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment Capacité du réservoir:
7.1 L (1.88 US gal) (1.56 Imp.gal)
Carburateur:
Fabricant:
Taiwan KEI HIN
Modèle
×
quantité:
CVK24 x 1
Bougie(s):
Fabricant/modèle:
NGK / CR7E
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Type:
Sec, centrifuge automatique
Transmission:
Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
38/13 (2.923)
Système de réduction secondaire:
Engrenage hélicoïdal
Taux de réduction secondaire:
40 / 12 (3.333)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatique
Partie cycle:
Type de cadre:
Cadre ouvert tubulaire
Angle de chasse:
27.00 °
Chasse:
90.0 mm (3.54 in)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

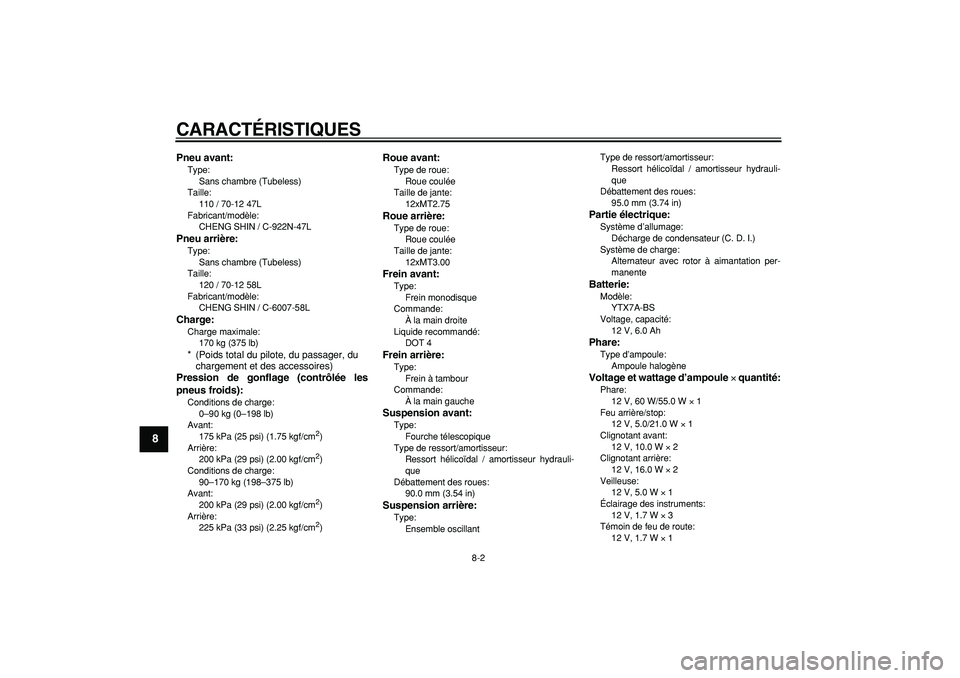

CARACTÉRISTIQUES
8-2
1
2
3
4
5
6
7
8
9

Pneu avant:
Type:
Sans chambre (Tubeless)
Taille:
110 / 70-12 47L
Fabricant/modèle:
CHENG SHIN / C-922N-47L
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille:
120 / 70-12 58L
Fabricant/modèle:
CHENG SHIN / C-6007-58L
Charge:
Charge maximale:
170 kg (375 lb)
* (Poids total du pilote, du passager, du
chargement et des accessoires)

Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Arrière:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Conditions de charge:
90–170 kg (198–375 lb)
Avant:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Arrière:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Roue avant:
Type de roue:
Roue coulée
Taille de jante:
12xMT2.75
Roue arrière:
Type de roue:
Roue coulée
Taille de jante:
12xMT3.00
Frein avant:
Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:
Type:
Frein à tambour
Commande:
À la main gauche
Suspension avant:
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
90.0 mm (3.54 in)
Suspension arrière:
Type:
Ensemble oscillant Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
95.0 mm (3.74 in)
Partie électrique:
Système d’allumage:
Décharge de condensateur (C. D. I.)
Système de charge:
Alternateur avec rotor à aimantation per-
manente
Batterie:
Modèle:
YTX7A-BS
Voltage, capacité:
12 V, 6.0 Ah
Phare:
Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule
×
quantité:
Phare:
12 V, 60 W/55.0 W
×
1
Feu arrière/stop:
12 V, 5.0/21.0 W
×
1
Clignotant avant:
12 V, 10.0 W
×
2
Clignotant arrière:
12 V, 16.0 W
×
2
Veilleuse:
12 V, 5.0 W
×
1
Éclairage des instruments:
12 V, 1.7 W
×
3
Témoin de feu de route:
12 V, 1.7 W
×
1

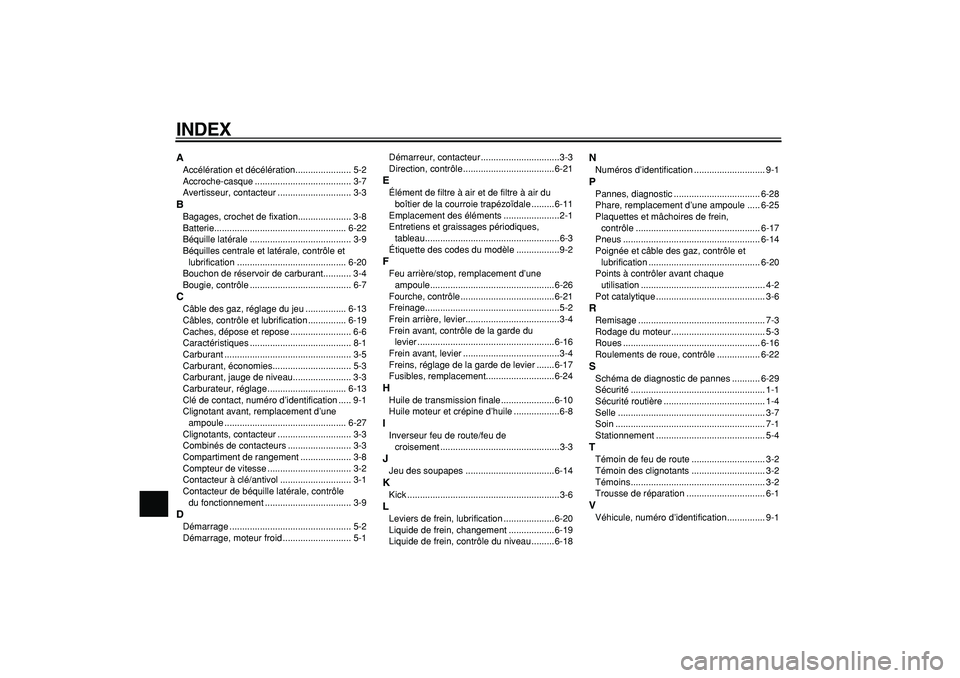

INDEX
A
Accélération et décélération...................... 5-2
Accroche-casque ...................................... 3-7
Avertisseur, contacteur ............................. 3-3
B
Bagages, crochet de fixation..................... 3-8
Batterie.................................................... 6-22
Béquille latérale ........................................ 3-9
Béquilles centrale et latérale, contrôle et
lubrification ........................................... 6-20
Bouchon de réservoir de carburant........... 3-4
Bougie, contrôle ........................................ 6-7
C
Câble des gaz, réglage du jeu ................ 6-13
Câbles, contrôle et lubrification ............... 6-19
Caches, dépose et repose ........................ 6-6
Caractéristiques ........................................ 8-1
Carburant .................................................. 3-5
Carburant, économies............................... 5-3
Carburant, jauge de niveau....................... 3-3
Carburateur, réglage ............................... 6-13
Clé de contact, numéro d’identification ..... 9-1
Clignotant avant, remplacement d’une
ampoule ................................................ 6-27
Clignotants, contacteur ............................. 3-3
Combinés de contacteurs ......................... 3-3
Compartiment de rangement .................... 3-8
Compteur de vitesse ................................. 3-2
Contacteur à clé/antivol ............................ 3-1
Contacteur de béquille latérale, contrôle
du fonctionnement .................................. 3-9
D
Démarrage ................................................ 5-2
Démarrage, moteur froid ........................... 5-1Démarreur, contacteur ...............................3-3
Direction, contrôle ....................................6-21
E
Élément de filtre à air et de filtre à air du
boîtier de la courroie trapézoïdale .........6-11
Emplacement des éléments ......................2-1
Entretiens et graissages périodiques,
tableau.....................................................6-3
Étiquette des codes du modèle .................9-2
F
Feu arrière/stop, remplacement d’une
ampoule.................................................6-26
Fourche, contrôle .....................................6-21
Freinage.....................................................5-2
Frein arrière, levier.....................................3-4
Frein avant, contrôle de la garde du
levier ......................................................6-16
Frein avant, levier ......................................3-4
Freins, réglage de la garde de levier .......6-17
Fusibles, remplacement...........................6-24
H
Huile de transmission finale .....................6-10
Huile moteur et crépine d’huile ..................6-8
I
Inverseur feu de route/feu de
croisement ...............................................3-3
J
Jeu des soupapes ...................................6-14
K
Kick ............................................................3-6
L
Leviers de frein, lubrification ....................6-20
Liquide de frein, changement ..................6-19
Liquide de frein, contrôle du niveau .........6-18
N
Numéros d’identification ............................ 9-1
P
Pannes, diagnostic .................................. 6-28
Phare, remplacement d’une ampoule ..... 6-25
Plaquettes et mâchoires de frein,
contrôle ................................................. 6-17
Pneus ...................................................... 6-14
Poignée et câble des gaz, contrôle et
lubrification ............................................ 6-20
Points à contrôler avant chaque
utilisation ................................................. 4-2
Pot catalytique ........................................... 3-6
R
Remisage .................................................. 7-3
Rodage du moteur..................................... 5-3
Roues ...................................................... 6-16
Roulements de roue, contrôle ................. 6-22
S
Schéma de diagnostic de pannes ........... 6-29
Sécurité..................................................... 1-1
Sécurité routière ........................................ 1-4
Selle .......................................................... 3-7
Soin ........................................................... 7-1
Stationnement ........................................... 5-4
T
Témoin de feu de route ............................. 3-2
Témoin des clignotants ............................. 3-2
Témoins..................................................... 3-2
Trousse de réparation ............................... 6-1
V
Véhicule, numéro d’identification............... 9-1
