ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
2
3
4
5
67
8
9

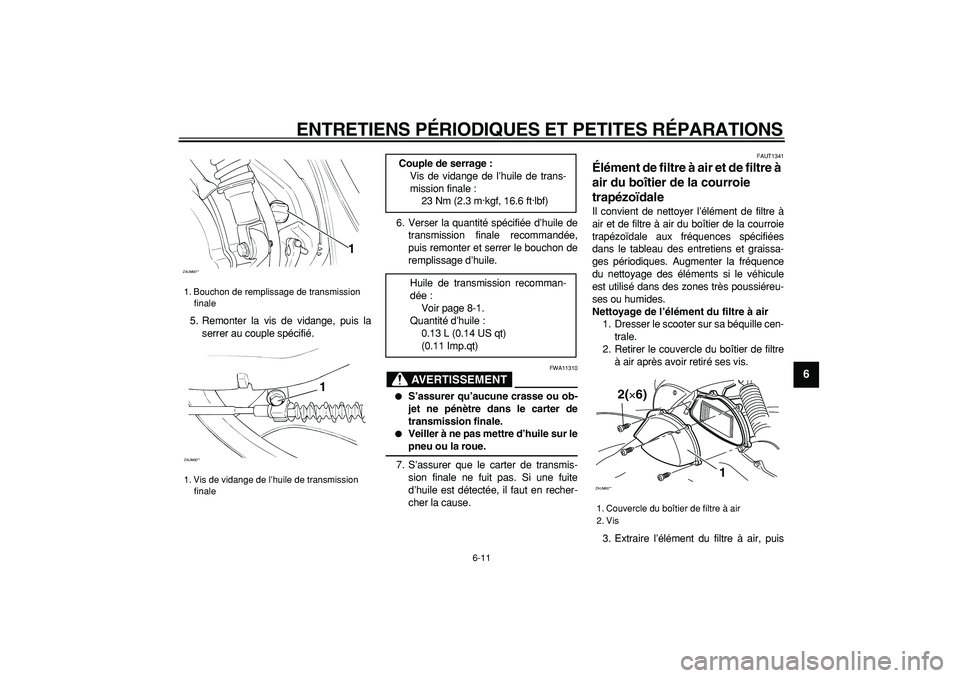

5. Remonter la vis de vidange, puis la
serrer au couple spécifié.6. Verser la quantité spécifiée d’huile de
transmission finale recommandée,
puis remonter et serrer le bouchon de
remplissage d’huile.
AVERTISSEMENT

FWA11310

S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter de
transmission finale.

Veiller à ne pas mettre d’huile sur le
pneu ou la roue.
7. S’assurer que le carter de transmis-
sion finale ne fuit pas. Si une fuite
d’huile est détectée, il faut en recher-
cher la cause.
FAUT1341
Élément de filtre à air et de filtre à
air du boîtier de la courroie
trapézoïdale
Il convient de nettoyer l’élément de filtre à
air et de filtre à air du boîtier de la courroie
trapézoïdale aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques. Augmenter la fréquence
du nettoyage des éléments si le véhicule
est utilisé dans des zones très poussiéreu-
ses ou humides.
Nettoyage de l’élément du filtre à air
1. Dresser le scooter sur sa béquille cen-
trale.
2. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
3. Extraire l’élément du filtre à air, puis
1. Bouchon de remplissage de transmission
finale
1. Vis de vidange de l’huile de transmission
finale
ZAUM00**
1
ZAUM00**
1

Couple de serrage :
Vis de vidange de l’huile de trans-
mission finale :
23 Nm (2.3 m·kgf, 16.6 ft·lbf)
Huile de transmission recomman-
dée :
Voir page 8-1.
Quantité d’huile :
0.13 L (0.14 US qt)
(0.11 Imp.qt)
1. Couvercle du boîtier de filtre à air
2. Vis
ZAUM00**
2(×6)
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
1
2
3
4
5
6
7
8
9

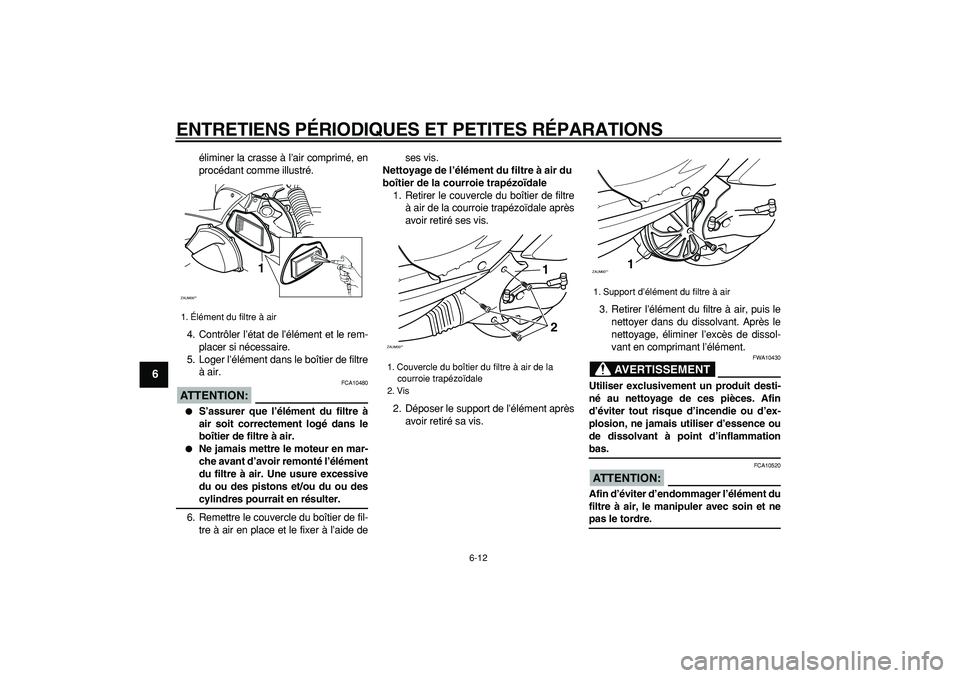

éliminer la crasse à l’air comprimé, en
procédant comme illustré.
4. Contrôler l’état de l’élément et le rem-
placer si nécessaire.
5. Loger l’élément dans le boîtier de filtre
à air.
ATTENTION:

FCA10480

S’assurer que l’élément du filtre à
air soit correctement logé dans le
boîtier de filtre à air.

Ne jamais mettre le moteur en mar-
che avant d’avoir remonté l’élément
du filtre à air. Une usure excessive
du ou des pistons et/ou du ou des
cylindres pourrait en résulter.
6. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide deses vis.
Nettoyage de l’élément du filtre à air du
boîtier de la courroie trapézoïdale
1. Retirer le couvercle du boîtier de filtre
à air de la courroie trapézoïdale après
avoir retiré ses vis.
2. Déposer le support de l’élément après
avoir retiré sa vis.3. Retirer l’élément du filtre à air, puis le
nettoyer dans du dissolvant. Après le
nettoyage, éliminer l’excès de dissol-
vant en comprimant l’élément.
AVERTISSEMENT

FWA10430
Utiliser exclusivement un produit desti-
né au nettoyage de ces pièces. Afin
d’éviter tout risque d’incendie ou d’ex-
plosion, ne jamais utiliser d’essence ou
de dissolvant à point d’inflammation
bas.
ATTENTION:

FCA10520
Afin d’éviter d’endommager l’élément du
filtre à air, le manipuler avec soin et ne
pas le tordre.
1. Élément du filtre à air
ZAUM00**
1

1. Couvercle du boîtier du filtre à air de la
courroie trapézoïdale
2. Vis
ZAUM00**
21

1. Support d’élément du filtre à air
ZAUM00**
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
2
3
4
5
67
8
9

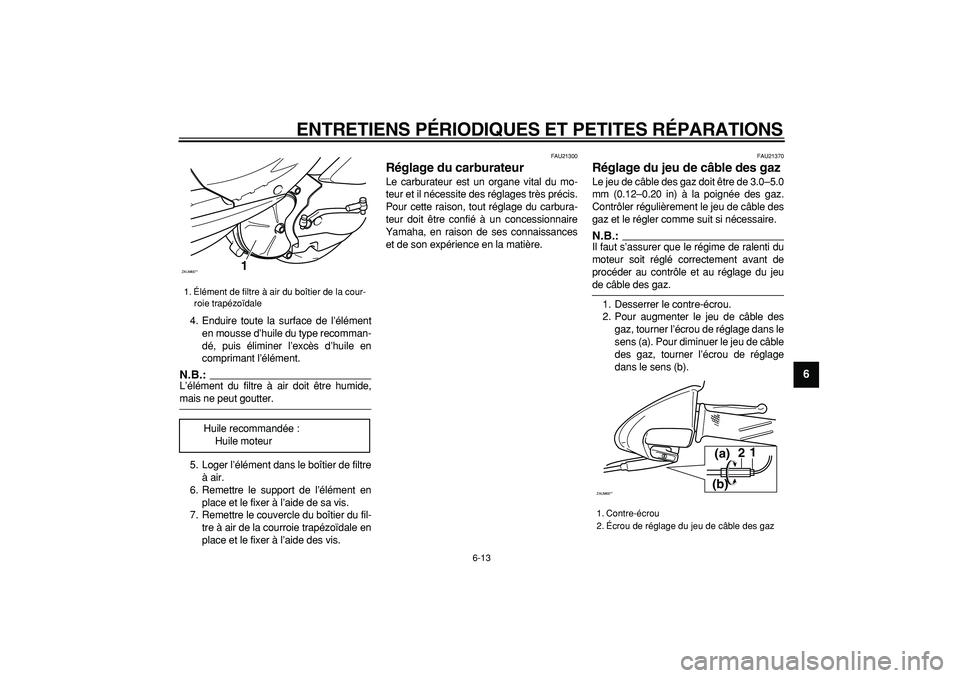

4. Enduire toute la surface de l’élément
en mousse d’huile du type recomman-
dé, puis éliminer l’excès d’huile en
comprimant l’élément.
N.B.:

L’élément du filtre à air doit être humide,
mais ne peut goutter.
5. Loger l’élément dans le boîtier de filtre
à air.
6. Remettre le support de l’élément en
place et le fixer à l’aide de sa vis.
7. Remettre le couvercle du boîtier du fil-
tre à air de la courroie trapézoïdale en
place et le fixer à l’aide des vis.
FAU21300
Réglage du carburateur
Le carburateur est un organe vital du mo-
teur et il nécessite des réglages très précis.
Pour cette raison, tout réglage du carbura-
teur doit être confié à un concessionnaire
Yamaha, en raison de ses connaissances
et de son expérience en la matière.
FAU21370
Réglage du jeu de câble des gaz
Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et le régler comme suit si nécessaire.
N.B.:

Il faut s’assurer que le régime de ralenti du
moteur soit réglé correctement avant de
procéder au contrôle et au réglage du jeu
de câble des gaz.
1. Desserrer le contre-écrou.
2. Pour augmenter le jeu de câble des
gaz, tourner l’écrou de réglage dans le
sens (a). Pour diminuer le jeu de câble
des gaz, tourner l’écrou de réglage
dans le sens (b).
1. Élément de filtre à air du boîtier de la cour-
roie trapézoïdale
Huile recommandée :
Huile moteur
ZAUM00**
1

1. Contre-écrou
2. Écrou de réglage du jeu de câble des gaz
ZAUM00**
1
2
(a)
(b)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
1
2
3
4
5
6
7
8
9

3. Serrer le contre-écrou.
FAU21401
Jeu des soupapes
À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU33600
Pneus
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT

FWA10500

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.

Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-
res approuvés pour ce modèle.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
2
3
4
5
67
8
9
AVERTISSEMENT

FWA11200
Toute charge influe énormément sur la
maniabilité, la puissance de freinage, le
rendement ainsi que la sécurité de con-
duite du véhicule. Il importe donc de res-
pecter les consignes de sécurité qui
suivent.

NE JAMAIS SURCHARGER LE VÉ-
HICULE. Une surcharge risque
d’abîmer les pneus, de faire perdre
le contrôle et d’être à l’origine d’un
accident grave. S’assurer que lepoids total du pilote, passager, des
bagages et accessoires ne dépasse
pas la limite de charge de ce véhi-
cule.

Ne pas transporter d’objet mal fixé
qui pourrait se détacher.

Attacher soigneusement les baga-
ges les plus lourds près du centre
du véhicule et répartir le poids éga-
lement de chaque côté.

Adapter la pression de gonflage
des pneus à la charge du véhicule.

Contrôler l’état des pneus et la
pression de gonflage avant chaque
départ.
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint lalimite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.:

La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air.
Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb) :
Avant :
175 kPa (25 psi) (1.75 kgf/cm

2

)
Arrière :
200 kPa (29 psi) (2.00 kgf/cm
2

)
90–170 kg (198–375 lb) :
Avant :
200 kPa (29 psi) (2.00 kgf/cm
2

)
Arrière :
225 kPa (33 psi) (2.25 kgf/cm
2

)
Charge* maximale :
170 kg (375 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires
1. Profondeur de sculpture de pneu
2. Flanc de pneu
ZAUM00**
1
2
Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
Pneu avant :
Taille :
110 / 70-12 47L
Fabricant/modèle :
CHENG SHIN / C-922N-47L
Pneu arrière :
Taille :
120 / 70-12 58L
Fabricant/modèle :
CHENG SHIN / C-6007-58L

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
1
2
3
4
5
6
7
8
9
AVERTISSEMENT

FWA10470

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.

Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concessionnai-
re Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.
FAU21960
Roues coulées
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.

Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAUT1220
Contrôle de la garde du levier de
frein avant
La garde du levier de frein doit être de 3.0–
5.0 mm (0.12–0.20 in) , comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, faire contrôler le
circuit des freins par un concessionnaire
Yamaha.
AVERTISSEMENT

FWA10640
Une garde du levier de frein incorrecte
signale un problème au niveau du sys-
tème de freinage qui pourrait rendre la
conduite dangereuse. Ne pas utiliser la
moto avant d’avoir fait vérifier et répa-
rer le système de freinage par un con-
cessionnaire Yamaha.
1. Garde du levier de frein
1
ZAUM0107

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
2
3
4
5
67
8
9

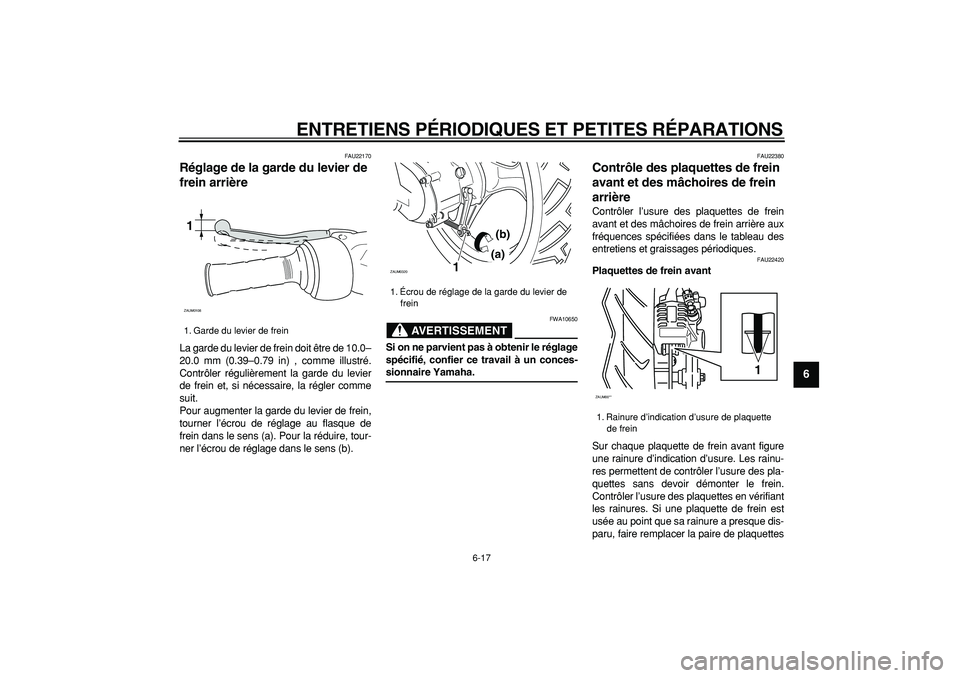

FAU22170
Réglage de la garde du levier de
frein arrière
La garde du levier de frein doit être de 10.0–
20.0 mm (0.39–0.79 in) , comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, la régler comme
suit.
Pour augmenter la garde du levier de frein,
tourner l’écrou de réglage au flasque de
frein dans le sens (a). Pour la réduire, tour-
ner l’écrou de réglage dans le sens (b).
AVERTISSEMENT

FWA10650
Si on ne parvient pas à obtenir le réglage
spécifié, confier ce travail à un conces-
sionnaire Yamaha.
FAU22380
Contrôle des plaquettes de frein
avant et des mâchoires de frein
arrière
Contrôler l’usure des plaquettes de frein
avant et des mâchoires de frein arrière aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
FAU22420
Plaquettes de frein avant
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rainu-
res permettent de contrôler l’usure des pla-
quettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point que sa rainure a presque dis-
paru, faire remplacer la paire de plaquettes
1. Garde du levier de frein
1ZAUM0108

1. Écrou de réglage de la garde du levier de
frein
1
(a)(b)
ZAUM0320

1. Rainure d’indication d’usure de plaquette
de frein
ZAUM00**
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
1
2
3
4
5
6
7
8
9

par un concessionnaire Yamaha.
FAU22540
Mâchoires de frein arrière
Le frein arrière est muni d’un index d’indica-
tion d’usure. Cet index permet de contrôler
l’usure des mâchoires sans devoir dé-
monter le frein. Contrôler l’usure des mâ-
choires en vérifiant la position de l’index tout
en actionnant le frein. Si une mâchoire de
frein est usée au point que l’index touche le
trait d’indication de limite d’usure, faire rem-
placer la paire de mâchoires par un conces-
sionnaire Yamaha.
FAU32343
Contrôle du niveau du liquide du
frein avant
Si le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut
signaler la présence d’une fuite ou l’usure
des plaquettes. Si le niveau du liquide est
bas, il faut contrôler l’usure des plaquettes
et l’étanchéité du circuit de freinage.
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide,
s’assurer, en tournant le guidon, que le
haut du maître-cylindre est à l’horizon-tale.

Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein.

Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.

Veiller à ce que, lors du remplissage,
de l’eau ne pénètre pas dans le maître
cylindre. En effet, l’eau abaisserait net-
tement le point d’ébullition du liquide et
pourrait provoquer un bouchon de va-
peur ou “vapor lock”.

Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.

L’usure des plaquettes de frein entraî-
ne une baisse progressive du niveau
du liquide de frein. Cependant, si le ni-
veau du liquide de frein diminue sou-
dainement, il faut faire contrôler le
1. Indicateur d’usure
2. Trait d’indication de limite d’usure
1
2
ZAUM0059

1. Repère de niveau minimum
ZAUM00**
1
Liquide de frein recommandé :
DOT 4
