ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
2
3
4
5
67
8
9

FAUT1360

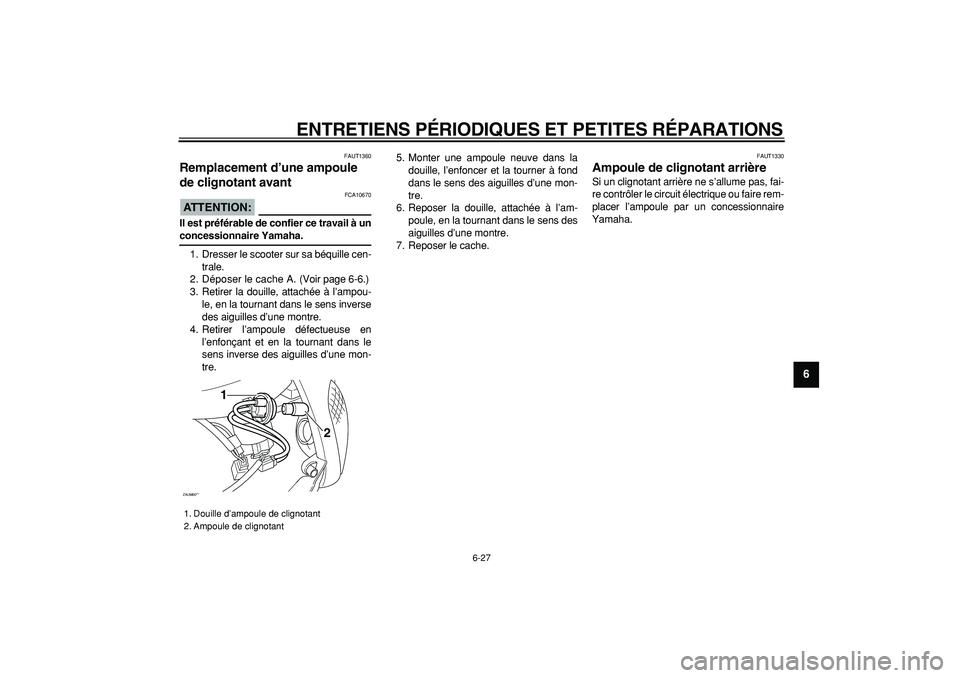

Remplacement d’une ampoule
de clignotant avant
ATTENTION:

FCA10670
Il est préférable de confier ce travail à un
concessionnaire Yamaha.
1. Dresser le scooter sur sa béquille cen-
trale.
2. Déposer le cache A. (Voir page 6-6.)
3. Retirer la douille, attachée à l’ampou-
le, en la tournant dans le sens inverse
des aiguilles d’une montre.
4. Retirer l’ampoule défectueuse en
l’enfonçant et en la tournant dans le
sens inverse des aiguilles d’une mon-
tre.5. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
6. Reposer la douille, attachée à l’am-
poule, en la tournant dans le sens des
aiguilles d’une montre.
7. Reposer le cache.
FAUT1330
Ampoule de clignotant arrière
Si un clignotant arrière ne s’allume pas, fai-
re contrôler le circuit électrique ou faire rem-
placer l’ampoule par un concessionnaire
Yamaha.
1. Douille d’ampoule de clignotant
2. Ampoule de clignotant
ZAUM00**
2 1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
1
2
3
4
5
6
7
8
9

FAU25860
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie d’usi-
ne, une panne peut toujours survenir. Toute
défaillance des systèmes d’alimentation, de
compression ou d’allumage, par exemple,
peut entraîner des problèmes de démarrage
et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier le véhicule à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-fai-
re et des outils nécessaires à son entretien
adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En effet,
les pièces d’autres marques peuvent sem-
bler identiques, mais elles sont souvent de
moindre qualité. Ces pièces s’useront donc
plus rapidement et leur utilisation pourrait
entraîner des réparations onéreuses.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
2
3
4
5
67
8
9

FAU25901
Schéma de diagnostic de pannes
AVERTISSEMENT

FWA10840
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.

7-1
1
2
3
4
5
6
7
8
9

SOIN ET REMISAGE DU SCOOTER
FAU26090

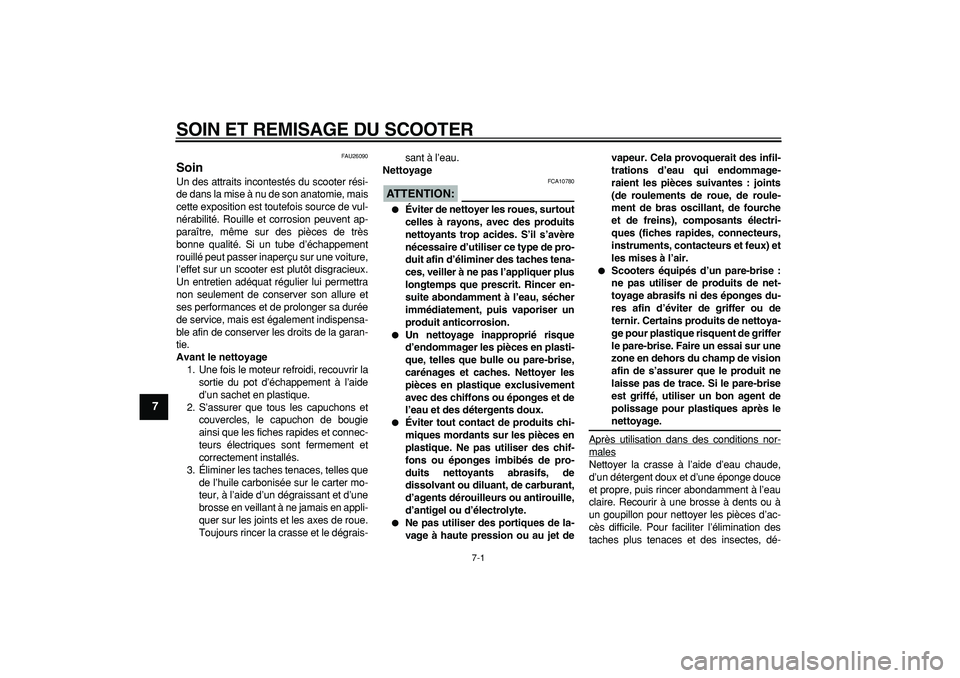

Soin
Un des attraits incontestés du scooter rési-
de dans la mise à nu de son anatomie, mais
cette exposition est toutefois source de vul-
nérabilité. Rouille et corrosion peuvent ap-
paraître, même sur des pièces de très
bonne qualité. Si un tube d’échappement
rouillé peut passer inaperçu sur une voiture,
l’effet sur un scooter est plutôt disgracieux.
Un entretien adéquat régulier lui permettra
non seulement de conserver son allure et
ses performances et de prolonger sa durée
de service, mais est également indispensa-
ble afin de conserver les droits de la garan-
tie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les capuchons et
couvercles, le capuchon de bougie
ainsi que les fiches rapides et connec-
teurs électriques sont fermement et
correctement installés.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints et les axes de roue.
Toujours rincer la crasse et le dégrais-sant à l’eau.
Nettoyage
ATTENTION:

FCA10780

Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.

Un nettoyage inapproprié risque
d’endommager les pièces en plasti-
que, telles que bulle ou pare-brise,
carénages et caches. Nettoyer les
pièces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.

Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des chif-
fons ou éponges imbibés de pro-
duits nettoyants abrasifs, de
dissolvant ou diluant, de carburant,
d’agents dérouilleurs ou antirouille,
d’antigel ou d’électrolyte.

Ne pas utiliser des portiques de la-
vage à haute pression ou au jet devapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.

Scooters équipés d’un pare-brise :
ne pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de
ternir. Certains produits de nettoya-
ge pour plastique risquent de griffer
le pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit ne
laisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après le
nettoyage.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’aide d’eau chaude,
d’un détergent doux et d’une éponge douce
et propre, puis rincer abondamment à l’eau
claire. Recourir à une brosse à dents ou à
un goupillon pour nettoyer les pièces d’ac-
cès difficile. Pour faciliter l’élimination des
taches plus tenaces et des insectes, dé-

SOIN ET REMISAGE DU SCOOTER
7-2
2
3
4
5
6
78
9

poser un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie, à proximité
de la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.N.B.:

Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.
1. Nettoyer le scooter à l’eau froide sa-
vonneuse en veillant à ce que le mo-
teur soit froid.
ATTENTION:

FCA10790
Ne pas utiliser d’eau chaude, car celle-ci
augmenterait l’action corrosive du sel.
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y
compris les surfaces chromées ou nic-
kelées.
Après le nettoyage
1. Sécher le scooter à l’aide d’une peaude chamois ou d’un essuyeur absor-
bant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
3. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être
éliminées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que le scooter soit parfaite-
ment sec avant de le remiser ou de le
couvrir.
AVERTISSEMENT

FWA10940

S’assurer de ne pas avoir appliqué
d’huile ou de cire sur les freins et
les pneus. Si nécessaire, nettoyer
les disques et les garnitures de
frein à l’aide d’un produit spécial
pour disque de frein ou d’acétone,et nettoyer les pneus à l’eau chaude
et au détergent doux.

Effectuer ensuite un test de condui-
te afin de vérifier le freinage et la
prise de virages.
ATTENTION:

FCA10800

Pulvériser modérément huile et cire
et bien essuyer tout excès.

Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.

Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.:

Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulter
un concessionnaire Yamaha.

SOIN ET REMISAGE DU SCOOTER
7-3
1
2
3
4
5
6
7
8
9

FAU26300

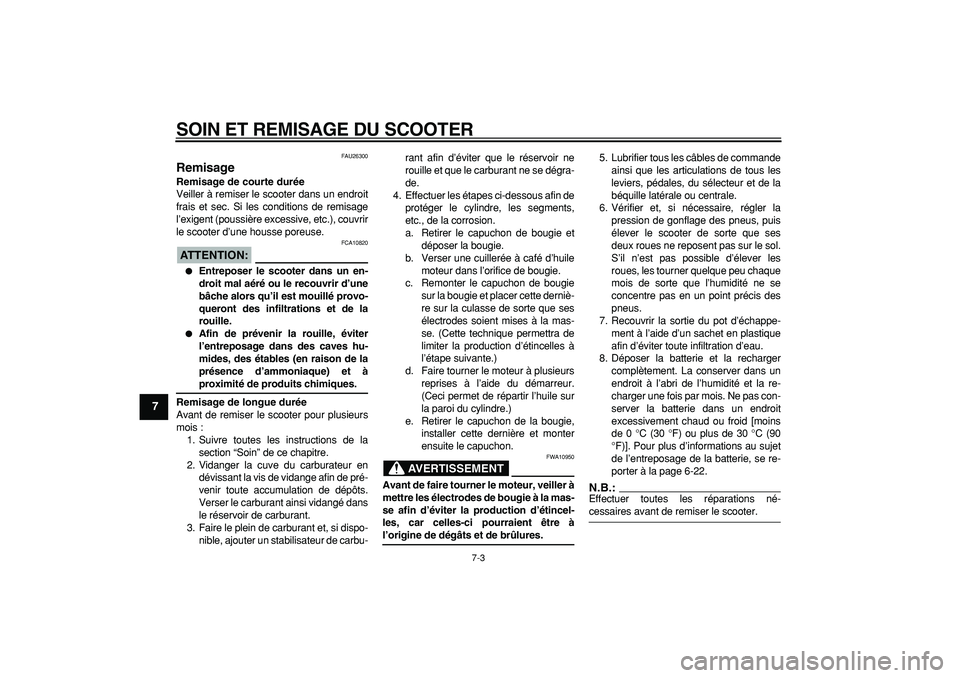

Remisage
Remisage de courte durée
Veiller à remiser le scooter dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
le scooter d’une housse poreuse.
ATTENTION:

FCA10820

Entreposer le scooter dans un en-
droit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille.

Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser le scooter pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Vidanger la cuve du carburateur en
dévissant la vis de vidange afin de pré-
venir toute accumulation de dépôts.
Verser le carburant ainsi vidangé dans
le réservoir de carburant.
3. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dégra-
de.
4. Effectuer les étapes ci-dessous afin de
protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette derniè-
re sur la culasse de sorte que ses
électrodes soient mises à la mas-
se. (Cette technique permettra de
limiter la production d’étincelles à
l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
AVERTISSEMENT

FWA10950
Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie à la mas-
se afin d’éviter la production d’étincel-
les, car celles-ci pourraient être à
l’origine de dégâts et de brûlures.
5. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, du sélecteur et de la
béquille latérale ou centrale.
6. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever le scooter de sorte que ses
deux roues ne reposent pas sur le sol.
S’il n’est pas possible d’élever les
roues, les tourner quelque peu chaque
mois de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
7. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
8. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas con-
server la batterie dans un endroit
excessivement chaud ou froid [moins
de 0 °C (30 °F) ou plus de 30 °C (90
°F)]. Pour plus d’informations au sujet
de l’entreposage de la batterie, se re-
porter à la page 6-22.
N.B.:

Effectuer toutes les réparations né-
cessaires avant de remiser le scooter.

8-1
2
3
4
5
6
7
89

CARACTÉRISTIQUES
FAU26339
Dimensions:
Longueur hors tout:
1855 mm (73.0 in)
Largeur hors tout:
685 mm (27.0 in)
Hauteur hors tout:
1110 mm (43.7 in)
Hauteur de la selle:
770 mm (30.3 in)
Empattement:
1295 mm (51.0 in)
Garde au sol:
110 mm (4.33 in)
Rayon de braquage minimum:
1900 mm (74.8 in)
Poids:
Avec huile et carburant:
121.0 kg (267 lb)
Moteur:
Type de moteur:
Refroidissement par air forcé, 4 temps,
SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
124.0 cm
3

(7.57 cu.in)
Alésage
×
course:
52.4
×
57.9 mm (2.06
×
2.28 in)
Taux de compression:
10.00 :1
Système de démarrage:
Démarreur électrique et kick Système de graissage:
Carter humide

Huile moteur:
Type:
SAE20W40
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Vidange périodique:
0.90 L (0.95 US qt) (0.79 Imp.qt)
Huile de transmission finale:
Type:
Huile moteur SAE10W30 de type SE
Quantité:
0.13 L (0.14 US qt) (0.11 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément en papier huilé
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment Capacité du réservoir:
7.1 L (1.88 US gal) (1.56 Imp.gal)
Carburateur:
Fabricant:
Taiwan KEI HIN
Modèle
×
quantité:
CVK24 x 1
Bougie(s):
Fabricant/modèle:
NGK / CR7E
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Type:
Sec, centrifuge automatique
Transmission:
Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
38/13 (2.923)
Système de réduction secondaire:
Engrenage hélicoïdal
Taux de réduction secondaire:
40 / 12 (3.333)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatique
Partie cycle:
Type de cadre:
Cadre ouvert tubulaire
Angle de chasse:
27.00 °
Chasse:
90.0 mm (3.54 in)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

CARACTÉRISTIQUES
8-2
1
2
3
4
5
6
7
8
9

Pneu avant:
Type:
Sans chambre (Tubeless)
Taille:
110 / 70-12 47L
Fabricant/modèle:
CHENG SHIN / C-922N-47L
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille:
120 / 70-12 58L
Fabricant/modèle:
CHENG SHIN / C-6007-58L
Charge:
Charge maximale:
170 kg (375 lb)
* (Poids total du pilote, du passager, du
chargement et des accessoires)

Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Arrière:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Conditions de charge:
90–170 kg (198–375 lb)
Avant:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Arrière:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Roue avant:
Type de roue:
Roue coulée
Taille de jante:
12xMT2.75
Roue arrière:
Type de roue:
Roue coulée
Taille de jante:
12xMT3.00
Frein avant:
Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:
Type:
Frein à tambour
Commande:
À la main gauche
Suspension avant:
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
90.0 mm (3.54 in)
Suspension arrière:
Type:
Ensemble oscillant Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
95.0 mm (3.74 in)
Partie électrique:
Système d’allumage:
Décharge de condensateur (C. D. I.)
Système de charge:
Alternateur avec rotor à aimantation per-
manente
Batterie:
Modèle:
YTX7A-BS
Voltage, capacité:
12 V, 6.0 Ah
Phare:
Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule
×
quantité:
Phare:
12 V, 60 W/55.0 W
×
1
Feu arrière/stop:
12 V, 5.0/21.0 W
×
1
Clignotant avant:
12 V, 10.0 W
×
2
Clignotant arrière:
12 V, 16.0 W
×
2
Veilleuse:
12 V, 5.0 W
×
1
Éclairage des instruments:
12 V, 1.7 W
×
3
Témoin de feu de route:
12 V, 1.7 W
×
1
