2005 Seat Leon 5D Betriebsanleitung (in German)

Beschreibung der Angaben263
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

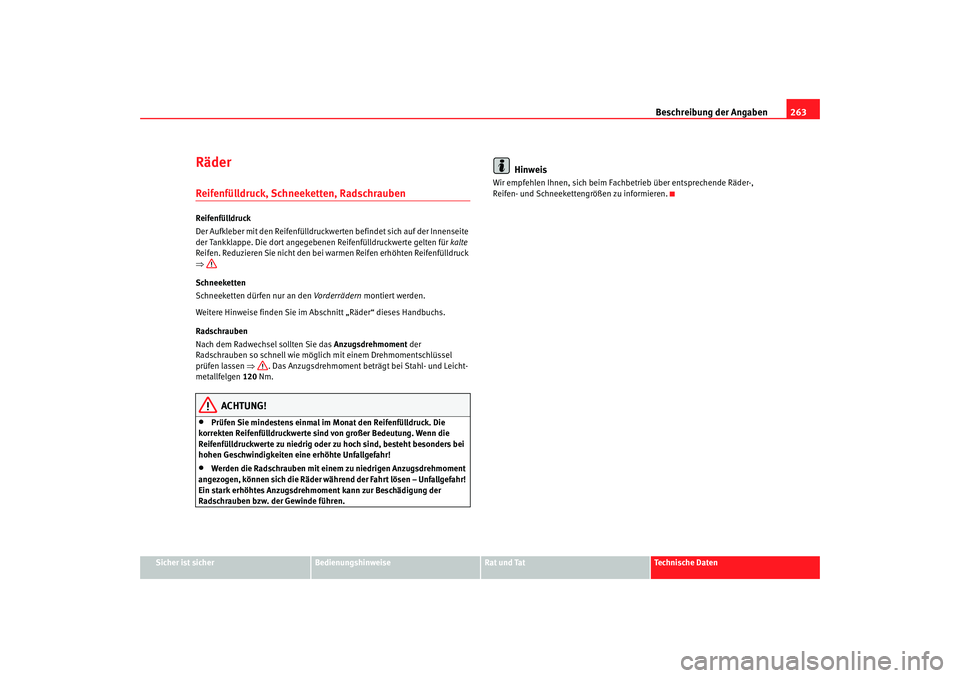

RäderReifenfülldruck, Schneeketten, RadschraubenReifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innenseite
der Tankklappe. Die dort angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Reduzieren Sie nicht den bei warmen Reifen erhöhten Reifenfülldruck
⇒
Schneeketten
Schneeketten dürfen nur an den Vorderrädern montiert werden.
Weitere Hinweise finden Sie im Abschnitt „Räder“ dieses Handbuchs.
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der
Radschrauben so schnell wie mögl ich mit einem Drehmomentschlüssel
prüfen lassen ⇒ . Das Anzugsdrehmoment beträgt bei Stahl- und Leicht-
metallfelgen 120 Nm.
ACHTUNG!
•
Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die
korrekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die
Reifenfülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei
hohen Geschwindigkeiten eine erhöhte Unfallgefahr!
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.
Hinweis
Wir empfehlen Ihnen, sich beim Fach betrieb über entsprechende Räder-,
Reifen- und Schneekette ngrößen zu informieren.
leon_aleman Seite 263 Donners tag, 29. September 2005 5:16 17

Technische Daten

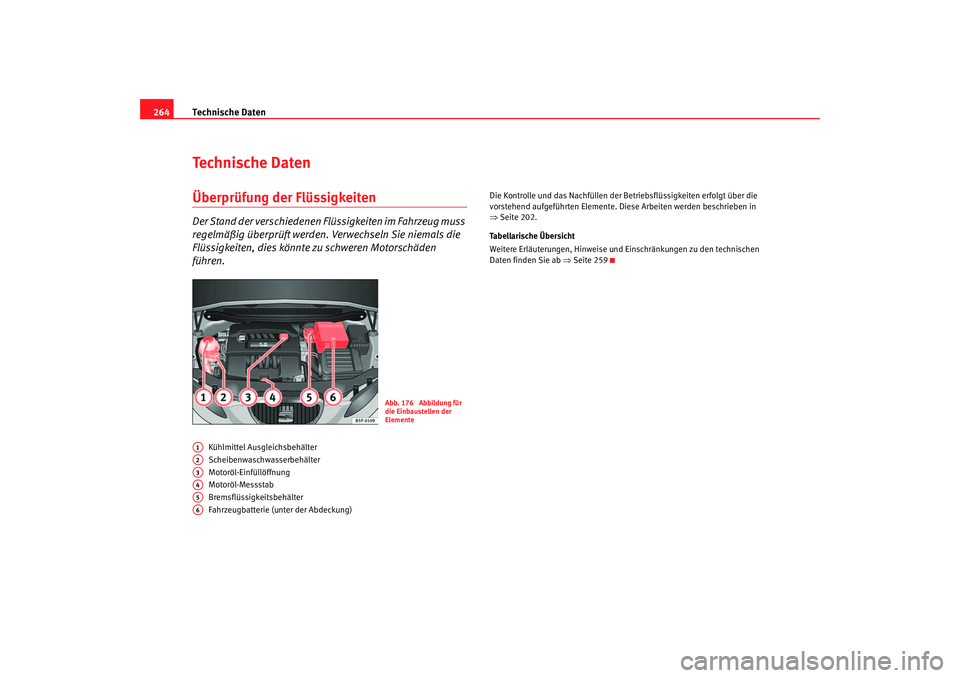

264Technische DatenÜberprüfung der FlüssigkeitenDer Stand der verschiedenen Flüssigkeiten im Fahrzeug muss
regelmäßig überprüft werden. Verwechseln Sie niemals die
Flüssigkeiten, dies könnte zu schweren Motorschäden
führen.
Kühlmittel Ausgleichsbehälter
Scheibenwaschwasserbehälter
Motoröl-Einfüllöffnung
Motoröl-Messstab
Bremsflüssigkeitsbehälter
Fahrzeugbatterie (unter der Abdeckung) Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒
Seite 202.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ⇒Seite 259
Abb. 176 Abbildung für
die Einbaustellen der
Elemente
A1A2A3A4A5A6
leon_aleman Seite 264 Donners tag, 29. September 2005 5:16 17

Technische Daten265
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

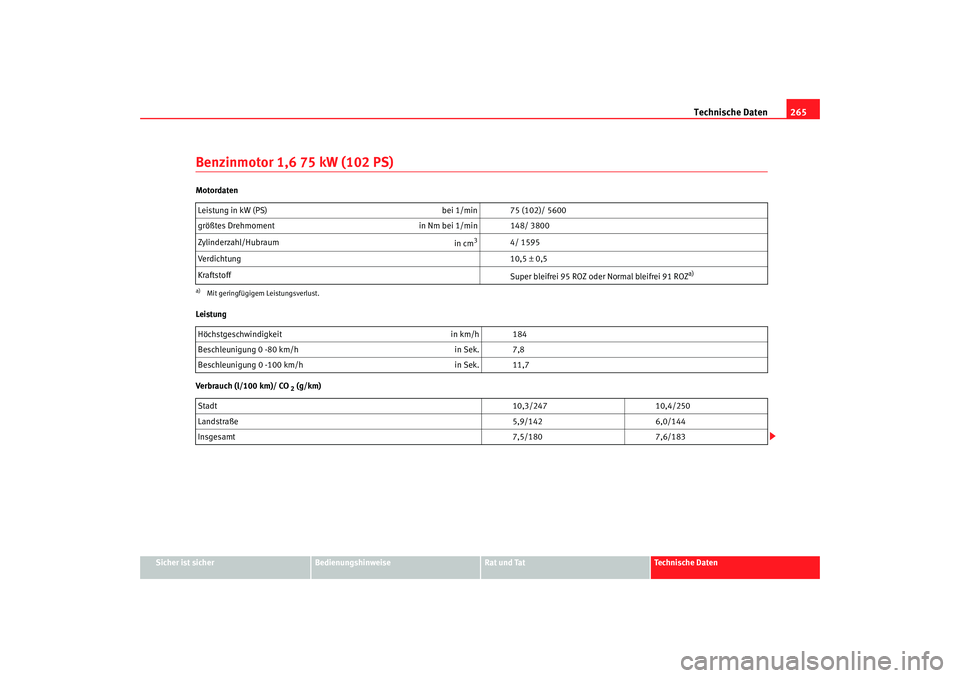

Benzinmotor 1,6 75 kW (102 PS)Motordaten
Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Leistung in kW (PS)
bei 1/min 75 (102)/ 5600
größtes Drehmoment in Nm bei 1/min 148/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1595
Verdichtung 10,5 ± 0,5
Kraftstoff Super bleifrei 95 ROZ oder Normal bleifrei 91 ROZ
a)
a)Mit geringfügigem Leistungsverlust.Höchstgeschwindigkeitin km/h 184
Beschleunigung 0 -80 km/h in Sek. 7,8
Beschleunigung 0 -100 km/h in Sek. 11,7
Stadt 10,3/24710,4/250
Landstraße 5,9/1426,0/144
Insgesamt 7,5/1807,6/183
leon_aleman Seite 265 Donnerstag, 29. September 2005 5:16 17

Technische Daten

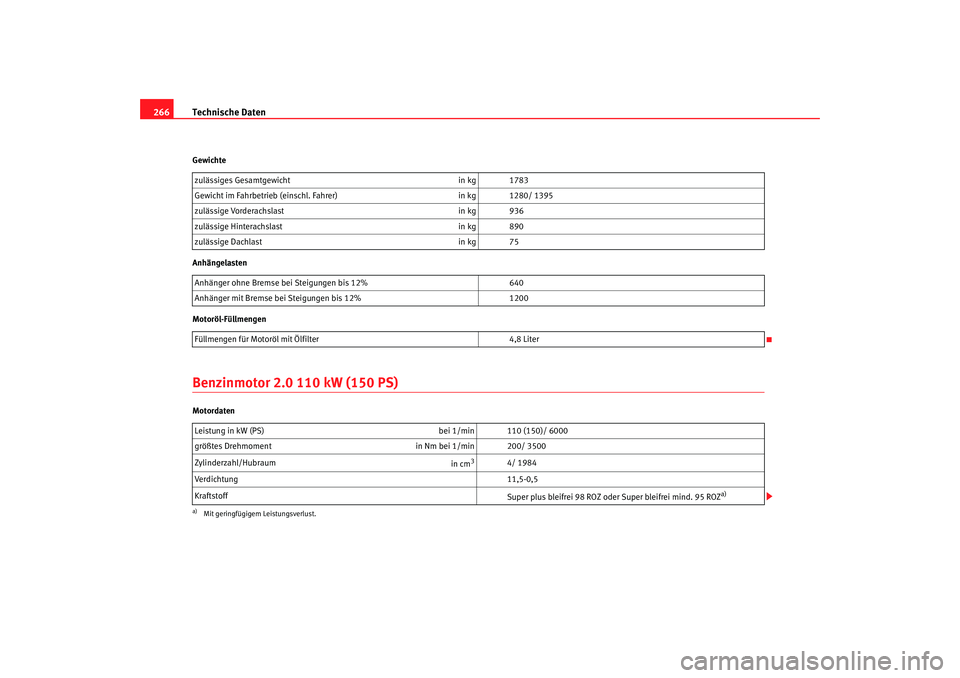

266Gewichte
Anhängelasten
Motoröl-FüllmengenBenzinmotor 2.0 110 kW (150 PS)Motordaten zulässiges Gesamtgewicht
in kg 1783
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1280/ 1395
zulässige Vorderachslast in kg 936
zulässige Hinterachslast in kg 890
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 640
Anhänger mit Bremse bei Steigungen bis 12% 1200
Füllmengen für Motoröl mit Ölfilter 4,8 Liter
Leistung in kW (PS) bei 1/min 110 (150)/ 6000
größtes Drehmoment in Nm bei 1/min 200/ 3500
Zylinderzahl/Hubraum in cm
3
4/ 1984
Verdichtung 11,5-0,5
Kraftstoff Super plus bleifrei 98 ROZ oder Super bleifrei mind. 95 ROZ
a)
a)Mit geringfügigem Leistungsverlust.
leon_aleman Seite 266 Donnerstag, 29. September 2005 5:16 17

Technische Daten267
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

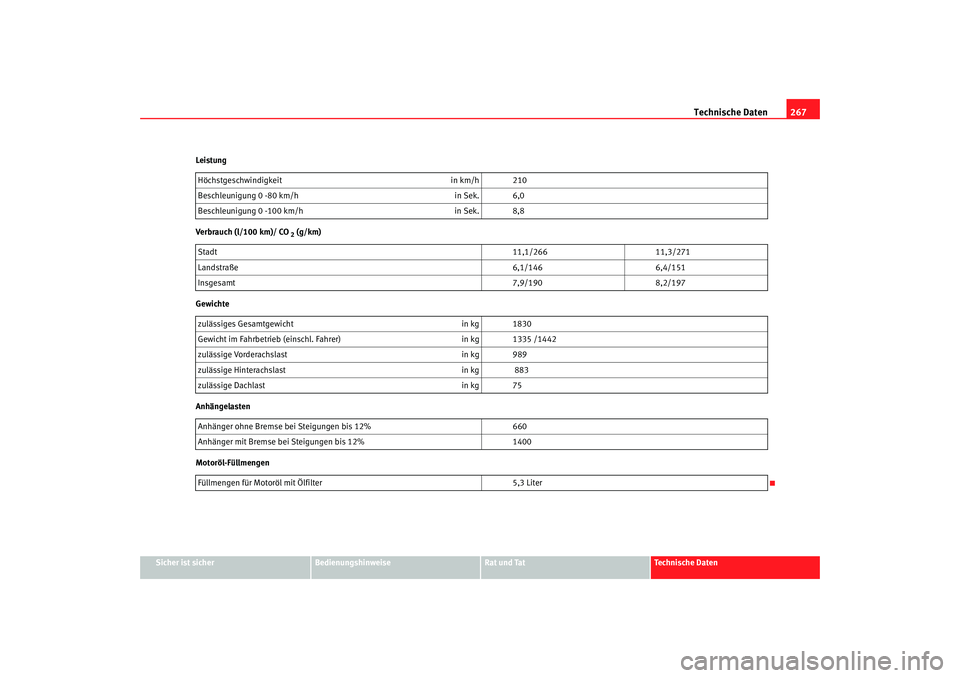

Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Gewichte
Anhängelasten
Motoröl-Füllmengen Höchstgeschwindigkeit
in km/h 210
Beschleunigung 0 -80 km/h in Sek. 6,0
Beschleunigung 0 - 100 km/h in Sek. 8,8
Stadt 11,1/26611,3/271
Landstraße 6,1/1466,4/151
Insgesamt 7,9/1908,2/197
zulässiges Gesamtgewicht in kg 1830
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1335 /1442
zulässige Vorderachslast in kg 989
zulässige Hinterachslast in kg 883
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 660
Anhänger mit Bremse bei Steigungen bis 12% 1400
Füllmengen für Motoröl mit Ölfilter 5,3 Liter
leon_aleman Seite 267 Donnerstag, 29. September 2005 5:16 17

Technische Daten

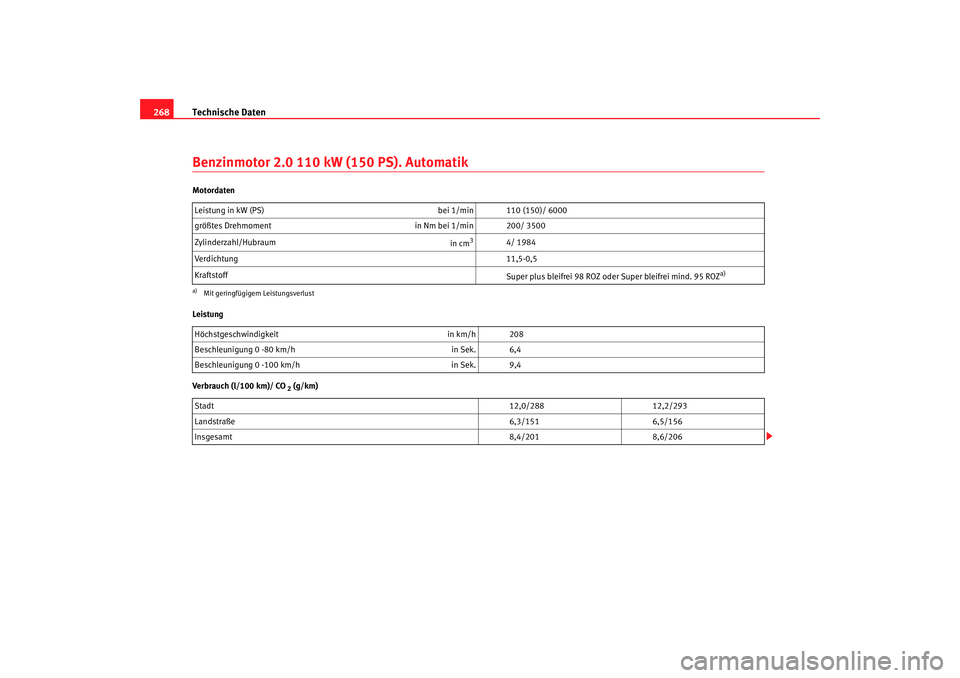

268Benzinmotor 2.0 110 kW (150 PS). AutomatikMotordaten
Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Leistung in kW (PS)
bei 1/min 110 (150)/ 6000
größtes Drehmoment in Nm bei 1/min 200/ 3500
Zylinderzahl/Hubraum in cm
3
4/ 1984
Verdichtung 11,5-0,5
Kraftstoff Super plus bleifrei 98 ROZ oder Super bleifrei mind. 95 ROZ
a)
a)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeitin km/h 208
Beschleunigung 0 -80 km/h in Sek. 6,4
Beschleunigung 0 - 100 km/h in Sek. 9,4
Stadt 12,0/28812,2/293
Landstraße 6,3/1516,5/156
Insgesamt 8,4/2018,6/206
leon_aleman Seite 268 Donnerstag, 29. September 2005 5:16 17

Technische Daten269
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

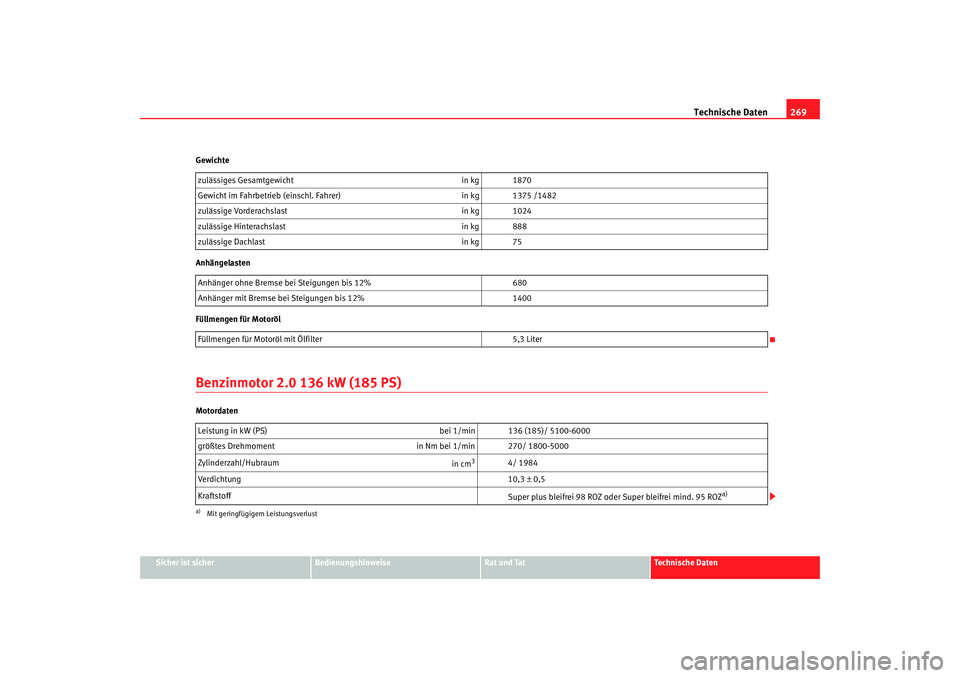

Gewichte
Anhängelasten
Füllmengen für Motoröl
Benzinmotor 2.0 136 kW (185 PS)Motordaten
zulässiges Gesamtgewicht
in kg 1870
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1375 /1482
zulässige Vorderachslast in kg 1024
zulässige Hinterachslast in kg 888
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 680
Anhänger mit Bremse bei Steigungen bis 12% 1400
Füllmengen für Motoröl mit Ölfilter 5,3 Liter
Leistung in kW (PS) bei 1/min 136 (185)/ 5100-6000
größtes Drehmoment in Nm bei 1/min 270/ 1800-5000
Zylinderzahl/Hubraum in cm
3
4/ 1984
Verdichtung 10,3 ± 0,5
Kraftstoff Super plus bleifrei 98 ROZ oder Super bleifrei mind. 95 ROZ
a)
a)Mit geringfügigem Leistungsverlust
leon_aleman Seite 269 Donnerstag, 29. September 2005 5:16 17

Technische Daten

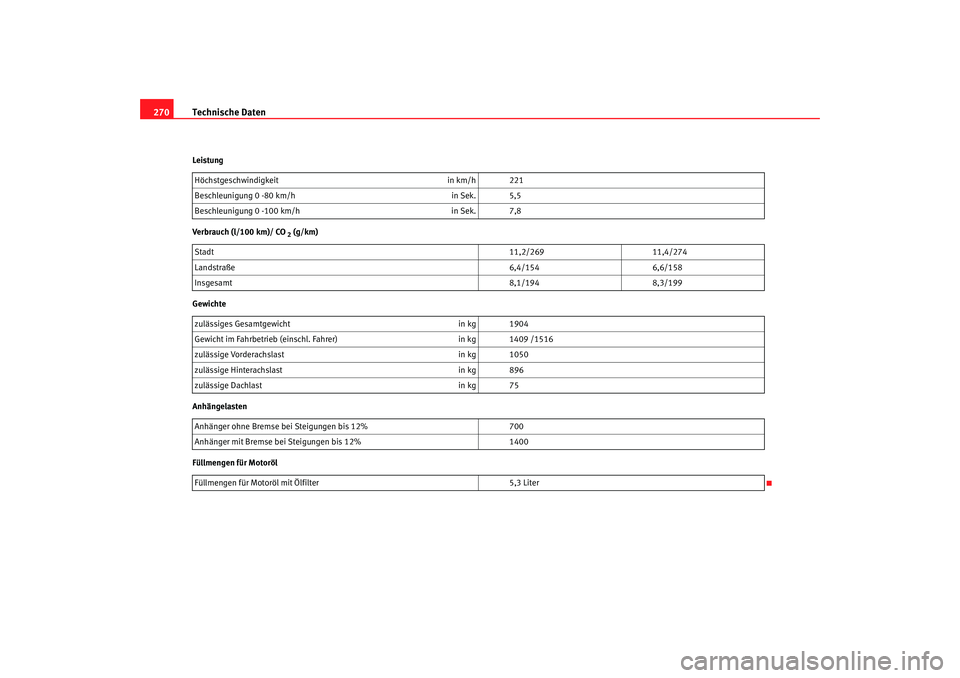

270Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Gewichte
Anhängelasten
Füllmengen für Motoröl Höchstgeschwindigkeit
in km/h 221
Beschleunigung 0 -80 km/h in Sek. 5,5
Beschleunigung 0 - 100 km/h in Sek. 7,8
Stadt 11,2/26911,4/274
Landstraße 6,4/1546,6/158
Insgesamt 8,1/1948,3/199
zulässiges Gesamtgewicht in kg 1904
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1409 /1516
zulässige Vorderachslast in kg 1050
zulässige Hinterachslast in kg 896
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 700
Anhänger mit Bremse bei Steigungen bis 12% 1400
Füllmengen für Motoröl mit Ölfilter 5,3 Liter
leon_aleman Seite 270 Donnerstag, 29. September 2005 5:16 17
