2005 Seat Leon 5D Betriebsanleitung (in German)

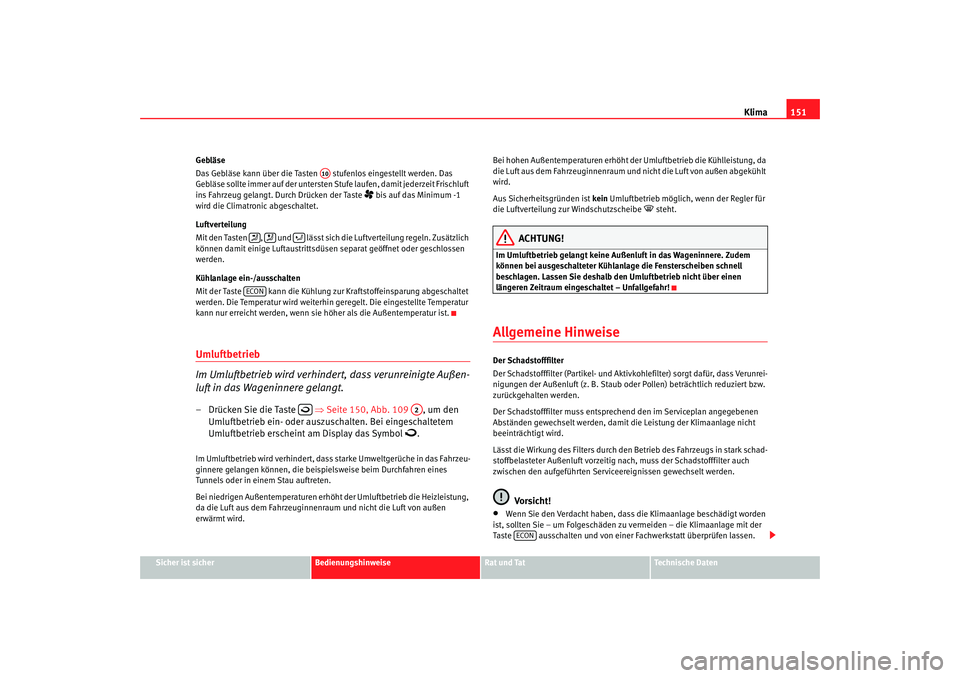

Klima151
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Gebläse
Das Gebläse kann über die Tasten stufenlos eingestellt werden. Das
Gebläse sollte immer auf der untersten Stufe laufen, damit jederzeit Frischluft
ins Fahrzeug gelangt. Durch Drücken der Taste
 bis auf das Minimum -1
wird die Climatronic abgeschaltet.
Luftverteilung
Mit den Tasten , und lässt sich die Luftverteilung regeln. Zusätzlich
können damit einige Luftaustrittsdüsen separat geöffnet oder geschlossen
werden.
Kühlanlage ein-/ausschalten
Mit der Taste kann die Kühlung zur Kraftstoffeinsparung abgeschaltet
werden. Die Temperatur wird weiterhin geregelt. Die eingestellte Temperatur
kann nur erreicht werden, wenn sie höher als die Außentemperatur ist.
Umluftbetrieb
Im Umluftbetrieb wird verhindert, dass verunreinigte Außen-
luft in das Wageninnere gelangt.– Drücken Sie die Taste ⇒Seite 150, Abb. 109 , um den
Umluftbetrieb ein- oder auszuschalten. Bei eingeschaltetem
Umluftbetrieb erscheint am Display das Symbol

.
Im Umluftbetrieb wird verhindert, dass starke Umweltgerüche in das Fahrzeu-
ginnere gelangen können, die beispi elsweise beim Durchfahren eines
Tunnels oder in einem Stau auftreten.
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird. Bei hohen Außentemperaturen erhöht der Umluftbetrieb die Kühlleistung, da
die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen abgekühlt
wird.
Aus Sicherheitsgründen ist
kein Umluftbetrieb möglich, wenn der Regler für
die Luftverteilung zur Windschutzscheibe
 steht.
ACHTUNG!
Im Umluftbetrieb gelangt keine Außenluft in das Wageninnere. Zudem
können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!Allgemeine HinweiseDer Schadstofffilter
Der Schadstofffilter (Partikel- und Aktivkohlefilter) sorgt dafür, dass Verunrei-
nigungen der Außenluft (z. B. Staub oder Pollen) beträchtlich reduziert bzw.
zurückgehalten werden.
Der Schadstofffilter muss entspreche nd den im Serviceplan angegebenen
Abständen gewechselt werden, damit die Leistung der Klimaanlage nicht
beeinträchtigt wird.
Lässt die Wirkung des Filters durch den Betrieb des Fahrzeugs in stark schad-
stoffbelasteter Außenluft vorzeitig nach, muss der Schadstofffilter auch
zwischen den aufgeführten Serviceereignissen gewechselt werden.
Vorsicht!
•
Wenn Sie den Verdacht haben, dass die Klimaanlage beschädigt worden
ist, sollten Sie – um Folgeschäden zu vermeiden – die Klimaanlage mit der
Taste ausschalten und von einer Fachwerkstatt überprüfen lassen.
A10



ECON

A2
ECON
leon_aleman Seite 151 Donners tag, 29. September 2005 5:16 17

Klima
152•
Reparaturarbeiten an der Klimaanlage erfordern besondere Fachkennt-
nisse und Spezialwerkzeuge. Bei Störungen empfehlen wir deshalb einen
Fachbetrieb aufzusuchen.Hinweis
•
Bei hoher Außentemperatur und Luftfeuchtigkeit ist es möglich, dass
Kondenswasser aus dem Verdampfer der Kühlanlage nach unten tropft. Dies
ist normal und ist kein Anzeichen für ein Leck.
•
Um die Heiz- bzw. Kühlleistung ni cht zu beeinträchtigen und das
Beschlagen der Scheiben zu verhindern, muss der Lufteinlass vor der Wind-
schutzscheibe frei von Eis, Schnee oder Blättern sein.
•
Die aus den Düsen austretende und durch den ganzen Innenraum strö-
mende Luft wird über die zu diesem Zweck vorhandenen Schlitze angesaugt.
Achten Sie deshalb darauf, dass die se Austrittsschlitze nicht durch Klei-
dungsstücke usw. verdeckt werden.
•
Die Klimaanlage arbeitet am wirkun gsvollsten, wenn die Fenster und das
Schiebe-/Ausstelldach* geschlossen si nd. Ist jedoch der Innenraum durch
Sonneneinstrahlung stark aufgeheizt, kann das kurzzeitige Öffnen der
Fenster den Abkühlvorgang beschleunigen.
•
Wenn der Umluftbetrieb eingeschaltet is t, sollte nicht geraucht werden,
da sich der angesaugte Rauch auf dem Verdampfer der Kühlanlage absetzt
und zu dauerhaften Geruchsbelästigungen führt.
leon_aleman Seite 152 Donners tag, 29. September 2005 5:16 17

Fahren153
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
FahrenLenkungLenkradposition einstellen
Die Lenkradposition kann in Höhe und Längsrichtung
stufenlos eingestellt werden.
– Stellen Sie den Fahrersitz richtig ein.
–Schwenken Sie den Hebel ⇒Abb. 110 unter der Lenksäule nach
unten ⇒.
– Stellen Sie das Lenkrad so ein, bis die gewünschte Einstellung erreicht ist ⇒Abb. 111 .
– Drücken Sie dann den Hebel wieder fest nach oben ⇒.
ACHTUNG!
•
Unsachgemäßer Gebrauch der Lenkradpositionseinstellung und eine
falsche Sitzposition kann zu ernsthaften Verletzungen führen.
•
Um gefährliche Verkehrssituationen oder Unfälle zu vermeiden, stellen
Sie das Lenkrad nur bei stehendem Fahrzeug ein – Unfallgefahr!
Abb. 110 Lenkradposi-
tion einstellen
Abb. 111 Die richtige
Sitzposition des Fahrers
leon_aleman Seite 153 Donners tag, 29. September 2005 5:16 17

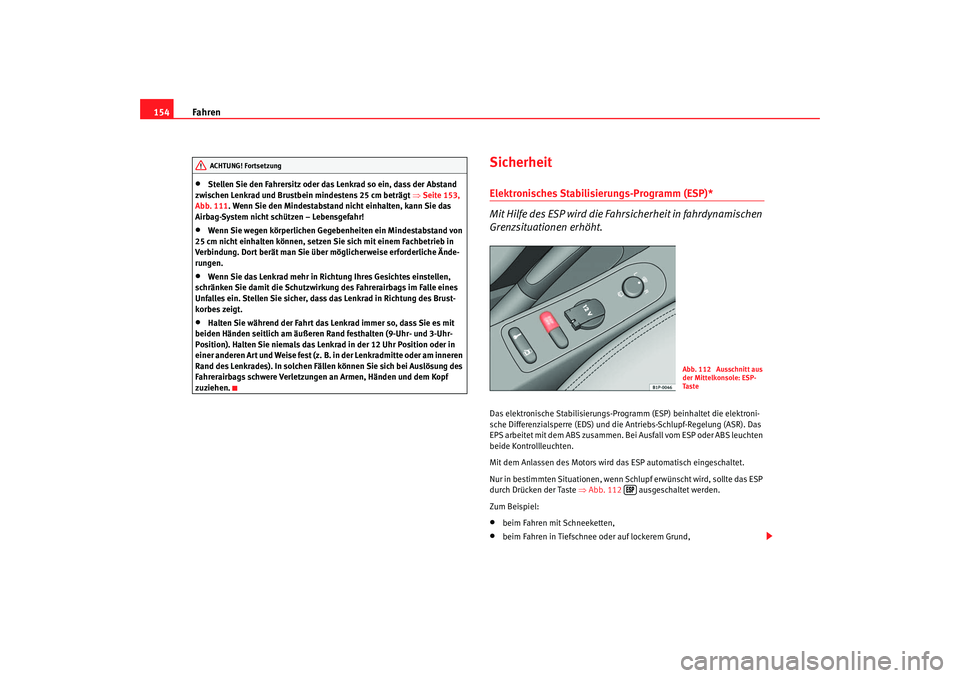

Fahren
154•
Stellen Sie den Fahrersitz oder das Lenkrad so ein, dass der Abstand
zwischen Lenkrad und Brustbein mindestens 25 cm beträgt ⇒Seite 153,
Abb. 111. Wenn Sie den Mindestabstand nicht einhalten, kann Sie das
Airbag-System nicht schützen – Lebensgefahr!
•
Wenn Sie wegen körperlichen Gegebenheiten ein Mindestabstand von
25 cm nicht einhalten können, setzen Sie sich mit einem Fachbetrieb in
Verbindung. Dort berät man Sie über möglicherweise erforderliche Ände-
rungen.
•
Wenn Sie das Lenkrad mehr in Richtung Ihres Gesichtes einstellen,
schränken Sie damit die Schutzwirkung des Fahrerairbags im Falle eines
Unfalles ein. Stellen Sie sicher, dass das Lenkrad in Richtung des Brust-
korbes zeigt.
•
Halten Sie während der Fahrt das Lenkrad immer so, dass Sie es mit
beiden Händen seitlich am äußeren Rand festhalten (9-Uhr- und 3-Uhr-
Position). Halten Sie niemals das Lenkrad in der 12 Uhr Position oder in
einer anderen Art und Weise fest (z. B. in der Lenkradmitte oder am inneren
Rand des Lenkrades). In solchen Fällen können Sie sich bei Auslösung des
Fahrerairbags schwere Verletzungen an Armen, Händen und dem Kopf
zuziehen.
SicherheitElektronisches Stabilisierungs-Programm (ESP)*
Mit Hilfe des ESP wird die Fahrsicherheit in fahrdynamischen
Grenzsituationen erhöht.Das elektronische Stabilisierungs-Programm (ESP) beinhaltet die elektroni-
sche Differenzialsperre (EDS) und die Antriebs-Schlupf-Regelung (ASR). Das
EPS arbeitet mit dem ABS zusammen. Bei Ausfall vom ESP oder ABS leuchten
beide Kontrollleuchten.
Mit dem Anlassen des Motors wird das ESP automatisch eingeschaltet.
Nur in bestimmten Situationen, wenn Schlupf erwünscht wird, sollte das ESP
durch Drücken der Taste ⇒ Abb. 112 ausgeschaltet werden.
Zum Beispiel:•
beim Fahren mit Schneeketten,
•
beim Fahren in Tiefschnee oder auf lockerem Grund,
ACHTUNG! Fortsetzung
Abb. 112 Ausschnitt aus
der Mittelkonsole: ESP-
Ta s t e

leon_aleman Seite 154 Donners tag, 29. September 2005 5:16 17

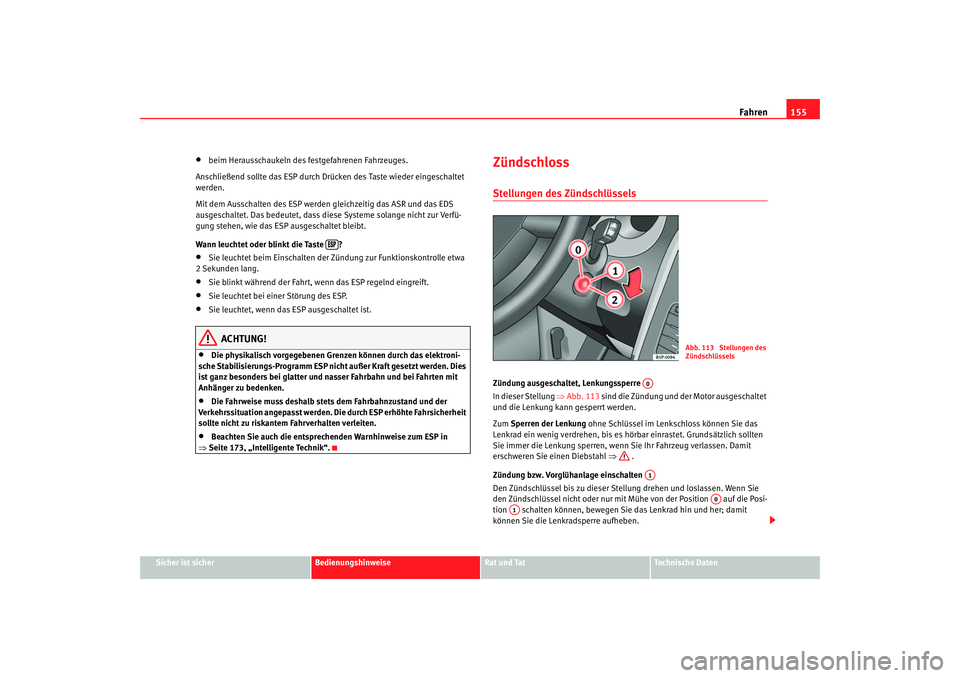

Fahren155
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
beim Herausschaukeln des festgefahrenen Fahrzeuges.
Anschließend sollte das ESP durch Drücken des Taste wieder eingeschaltet
werden.
Mit dem Ausschalten des ESP werden gleichzeitig das ASR und das EDS
ausgeschaltet. Das bedeutet, dass diese Systeme solange nicht zur Verfü-
gung stehen, wie das ESP ausgeschaltet bleibt.
Wann leuchtet oder blinkt die Taste ?
•
Sie leuchtet beim Einschalten der Zü ndung zur Funktionskontrolle etwa
2 Sekunden lang.
•
Sie blinkt während der Fahrt, wenn das ESP regelnd eingreift.
•
Sie leuchtet bei ei ner Störung des ESP.
•
Sie leuchtet, wenn das ESP ausgeschaltet ist.
ACHTUNG!
•
Die physikalisch vorgegebenen Grenzen können durch das elektroni-
sche Stabilisierungs-Programm ESP nicht außer Kraft gesetzt werden. Dies
ist ganz besonders bei glatter und nasser Fahrbahn und bei Fahrten mit
Anhänger zu bedenken.
•
Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der
Verkehrssituation angepasst werden. Die durch ESP erhöhte Fahrsicherheit
sollte nicht zu riskantem Fahrverhalten verleiten.
•
Beachten Sie auch die entsprechenden Warnhinweise zum ESP in
⇒ Seite 173, „Intelligente Technik“.
ZündschlossStellungen des ZündschlüsselsZündung ausgeschaltet, Lenkungssperre
In dieser Stellung ⇒Abb. 113 sind die Zündung und der Motor ausgeschaltet
und die Lenkung kann gesperrt werden.
Zum Sperren der Lenkung ohne Schlüssel im Lenkschloss können Sie das
Lenkrad ein wenig verdrehen, bis es hö rbar einrastet. Grundsätzlich sollten
Sie immer die Lenkung sperren, wenn Sie Ihr Fahrzeug verlassen. Damit
erschweren Sie einen Diebstahl ⇒ .
Zündung bzw. Vorglühanlage einschalten
Den Zündsch lüssel bis zu
dieser Stellung
drehen und loslassen. Wenn Sie
den Zündschlüssel nicht oder nur mit Mühe von der Position auf die Posi-
tion schalten können, bewegen Si e das Lenkrad hin und her; damit
können Sie die Lenkradsperre aufheben.

Abb. 113 Stellungen des
Zündschlüssels
A0A1
A0
A1
leon_aleman Seite 155 Donners tag, 29. September 2005 5:16 17

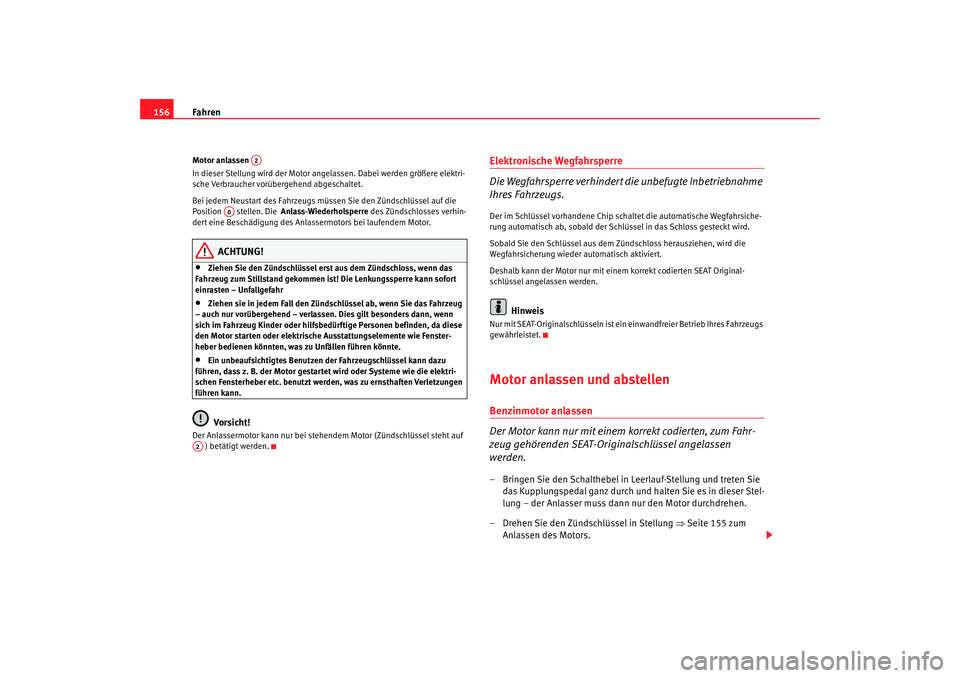

Fahren
156Motor anlassen
In dieser Stellung wird der Motor ange lassen. Dabei werden größere elektri-
sche Verbraucher vorübergehend abgeschaltet.
Bei jedem Neustart des Fahrzeugs müssen Sie den Zündschlüssel auf die
Position stellen. Die Anlass-Wiederholsperre des Zündschlosses verhin-
dert eine Beschädigung des Anlassermotors bei laufendem Motor.
ACHTUNG!
•
Ziehen Sie den Zündschlüssel erst aus dem Zündschloss, wenn das
Fahrzeug zum Stillstand gekommen ist! Die Lenkungssperre kann sofort
einrasten – Unfallgefahr
•
Ziehen sie in jedem Fall den Zündschlüssel ab, wenn Sie das Fahrzeug
– auch nur vorübergehend – verlassen. Dies gilt besonders dann, wenn
sich im Fahrzeug Kinder oder hilfsbedürftige Personen befinden, da diese
den Motor starten oder elektrische Ausstattungselemente wie Fenster-
heber bedienen könnten, was zu Unfällen führen könnte.
•
Ein unbeaufsichtigtes Benutzen der Fahrzeugschlüssel kann dazu
führen, dass z. B. der Motor gestartet wird oder Systeme wie die elektri-
schen Fensterheber etc. benutzt werden, was zu ernsthaften Verletzungen
führen kann.Vorsicht!
Der Anlassermotor kann nur bei stehendem Motor (Zündschlüssel steht auf ) betätigt werden.
Elektronische Wegfahrsperre
Die Wegfahrsperre verhindert die unbefugte Inbetriebnahme
Ihres Fahrzeugs.Der im Schlüssel vorhandene Chip schaltet die automatische Wegfahrsiche-
rung automatisch ab, sobald der Schlüssel in das Schloss gesteckt wird.
Sobald Sie den Schlüssel aus dem Zündschloss herausziehen, wird die
Wegfahrsicherung wieder automatisch aktiviert.
Deshalb kann der Motor nur mit einem korrekt codierten SEAT Original-
schlüssel angelassen werden.
Hinweis
Nur mit SEAT-Originalschlüsseln ist ein einwandfreier Betrieb Ihres Fahrzeugs
gewährleistet.Motor anlassen und abstellenBenzinmotor anlassen
Der Motor kann nur mit einem korrekt codierten, zum Fahr-
zeug gehörenden SEAT-Originalschlüssel angelassen
werden.– Bringen Sie den Schalthebel in Leerlauf-Stellung und treten Sie das Kupplungspedal ganz durch und halten Sie es in dieser Stel-
lung – der Anlasser muss dann nur den Motor durchdrehen.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 155 zum
Anlassen des Motors.
A2
A0
A2
leon_aleman Seite 156 Donners tag, 29. September 2005 5:16 17

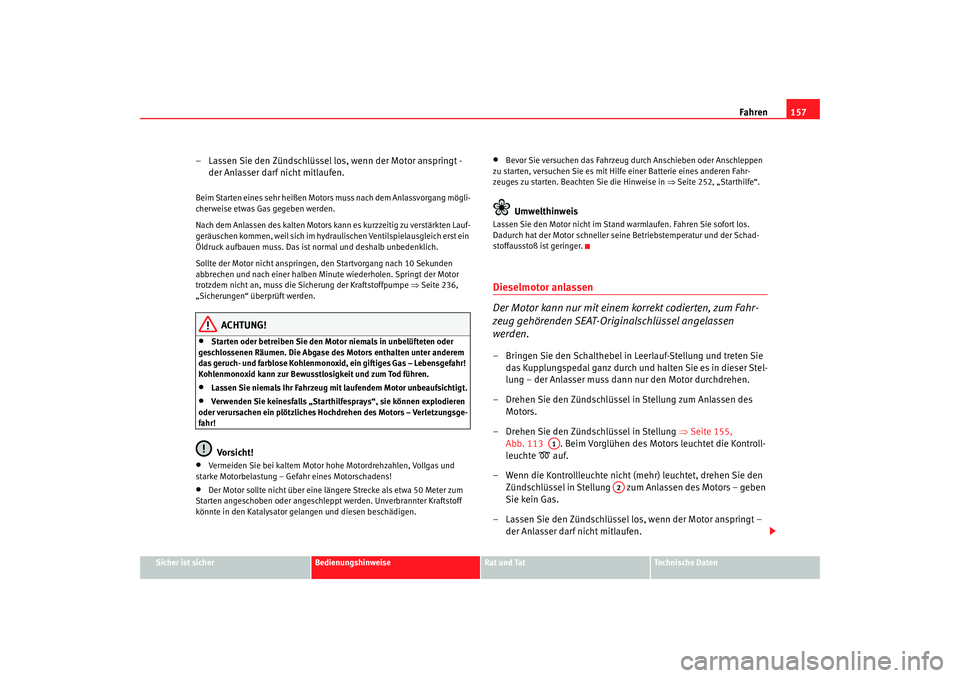

Fahren157
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Lassen Sie den Zündschlüssel los, wenn der Motor anspringt -
der Anlasser darf nicht mitlaufen.Beim Starten eines sehr heißen Motors muss nach dem Anlassvorgang mögli-
cherweise etwas Gas gegeben werden.
Nach dem Anlassen des kalten Motors ka nn es kurzzeitig zu verstärkten Lauf-
geräuschen kommen, weil sich im hydraulischen Ventilspielausgleich erst ein
Öldruck aufbauen muss. Das ist normal und deshalb unbedenklich.
Sollte der Motor nicht anspringen, den Startvorgang nach 10 Sekunden
abbrechen und nach einer halben Mi nute wiederholen. Springt der Motor
trotzdem nicht an, muss die Sicherung der Kraftstoffpumpe ⇒Seite 236,
„Sicherungen“ überprüft werden.
ACHTUNG!
•
Starten oder betreiben Sie den Motor niemals in unbelüfteten oder
geschlossenen Räumen. Die Abgase des Motors enthalten unter anderem
das geruch- und farblose Kohlenmonoxid, ein giftiges Gas – Lebensgefahr!
Kohlenmonoxid kann zur Bewusstlosigkeit und zum Tod führen.
•
Lassen Sie niemals Ihr Fahrzeug mit laufendem Motor unbeaufsichtigt.
•
Verwenden Sie keinesfalls „Starthilfesprays“, sie können explodieren
oder verursachen ein plötzliches Hochdrehen des Motors – Verletzungsge-
fahr!Vorsicht!
•
Vermeiden Sie bei kaltem Motor hohe Motordrehzahlen, Vollgas und
starke Motorbelastung – Gefahr eines Motorschadens!
•
Der Motor sollte nicht über eine lä ngere Strecke als etwa 50 Meter zum
Starten angeschoben oder angeschleppt werden. Unverbrannter Kraftstoff
könnte in den Katalysator gela ngen und diesen beschädigen.
•
Bevor Sie versuchen das Fahrzeug durch Anschieben oder Anschleppen
zu starten, versuchen Sie es mit Hilfe einer Batterie eines anderen Fahr-
zeuges zu starten. Beachten Sie die Hinweise in ⇒Seite 252, „Starthilfe“.Umwelthinweis
Lassen Sie den Motor nicht im Stand warmlaufen. Fahren Sie sofort los.
Dadurch hat der Motor schneller seine Betriebstemperatur und der Schad-
stoffausstoß ist geringer.Dieselmotor anlassen
Der Motor kann nur mit einem korrekt codierten, zum Fahr-
zeug gehörenden SEAT-Origi nalschlüssel angelassen
werden.– Bringen Sie den Schalthebel in Leerlauf-Stellung und treten Sie
das Kupplungspedal ganz durch und halten Sie es in dieser Stel-
lung – der Anlasser muss dann nur den Motor durchdrehen.
– Drehen Sie den Zündschlüssel in Stellung zum Anlassen des Motors.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 155,
Abb. 113 . Beim Vorglühen des Motors leuchtet die Kontroll-
leuchte

auf.
– Wenn die Kontrollleuchte nicht (mehr) leuchtet, drehen Sie den Zündschlüssel in Stellung zum Anlassen des Motors – geben
Sie kein Gas.
– Lassen Sie den Zündschlüssel los, wenn der Motor anspringt – der Anlasser darf nicht mitlaufen.A1
A2
leon_aleman Seite 157 Donners tag, 29. September 2005 5:16 17

Fahren

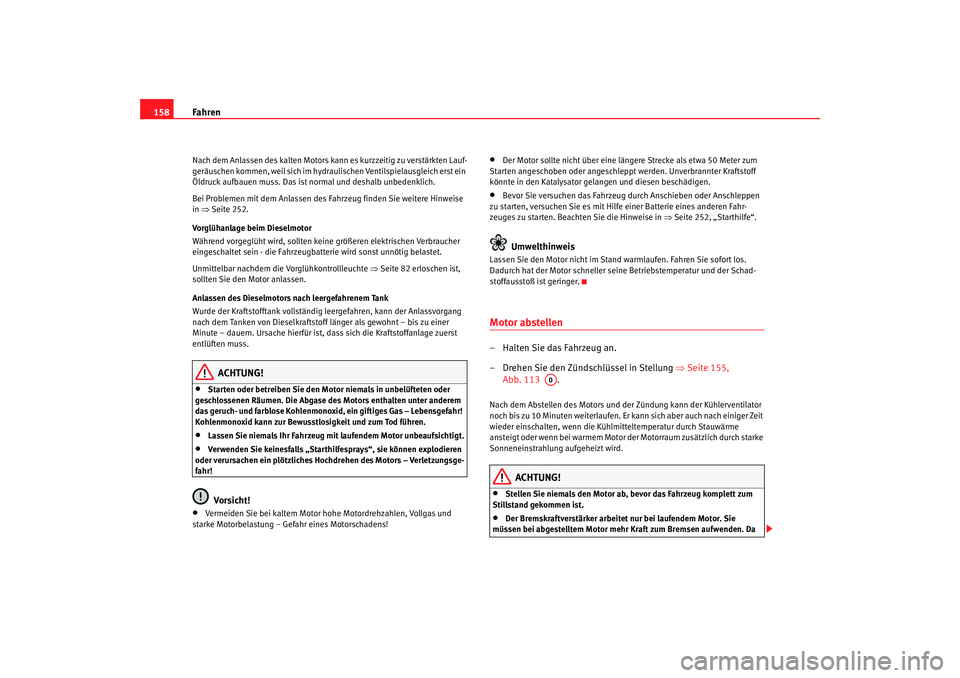

158Nach dem Anlassen des kalten Motors kann es kurzzeitig zu verstärkten Lauf-
geräuschen kommen, weil sich im hydra ulischen Ventilspielausgleich erst ein
Öldruck aufbauen muss. Das ist normal und deshalb unbedenklich.
Bei Problemen mit dem Anlassen des Fahrzeug finden Sie weitere Hinweise
in ⇒ Seite 252.
Vorglühanlage beim Dieselmotor
Während vorgeglüht wird, sollten keine größeren elektrischen Verbraucher
eingeschaltet sein - die Fahrzeugbatterie wird sonst unnötig belastet.
Unmittelbar nachdem die Vorglühkontrollleuchte ⇒Seite 82 erloschen ist,
sollten Sie den Motor anlassen.
Anlassen des Dieselmotors nach leergefahrenem Tank
Wurde der Kraftstofftank vollständig leergefahren, kann der Anlassvorgang
nach dem Tanken von Dieselkraftstoff länger als gewohnt – bis zu einer
Minute – dauern. Ursache hierfür ist, dass sich die Kraftstoffanlage zuerst
entlüften muss.
ACHTUNG!
•
Starten oder betreiben Sie den Moto r niemals in unbelüfteten oder
geschlossenen Räumen. Die Abgase des Motors enthalten unter anderem
das geruch- und farblose Kohlenmonoxid, ein giftiges Gas – Lebensgefahr!
Kohlenmonoxid kann zur Bewusstlosigkeit und zum Tod führen.
•
Lassen Sie niemals Ihr Fahrzeug mit laufendem Motor unbeaufsichtigt.
•
Verwenden Sie keinesfalls „Starthilfesprays“, sie können explodieren
oder verursachen ein plötzliches Hochdrehen des Motors – Verletzungsge-
fahr!Vorsicht!
•
Vermeiden Sie bei kaltem Motor hohe Motordrehzahlen, Vollgas und
starke Motorbelastung – Gefahr eines Motorschadens!
•
Der Motor sollte nicht über eine längere Strecke als etwa 50 Meter zum
Starten angeschoben oder angeschleppt werden. Unverbrannter Kraftstoff
könnte in den Katalysator gelangen und diesen beschädigen.
•
Bevor Sie versuchen das Fahrzeug durch Anschieben oder Anschleppen
zu starten, versuchen Sie es mit Hilfe einer Batte rie eines anderen Fahr-
zeuges zu starten. Beachten Sie die Hinweise in ⇒Seite 252, „Starthilfe“.Umwelthinweis
Lassen Sie den Motor nicht im Stand warmlaufen. Fahren Sie sofort los.
Dadurch hat der Motor schneller seine Betriebstemperatur und der Schad-
stoffausstoß ist geringer.Motor abstellen– Halten Sie das Fahrzeug an.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 155,
Abb. 113 .Nach dem Abstellen des Motors und der Zündung kann der Kühlerventilator
noch bis zu 10 Minuten weiterlaufen. Er kann sich aber auch nach einiger Zeit
wieder einschalten, wenn die Kühlmitteltemperatur durch Stauwärme
ansteigt oder wenn bei warmem Motor der Motorraum zusätzlich durch starke
Sonneneinstrahlung aufgeheizt wird.
ACHTUNG!
•
Stellen Sie niemals den Motor ab, bevor das Fahrzeug komplett zum
Stillstand gekommen ist.
•
Der Bremskraftverstärker arbeitet nur bei laufendem Motor. Sie
müssen bei abgestelltem Motor mehr Kraft zum Bremsen aufwenden. Da
A0
leon_aleman Seite 158 Donners tag, 29. September 2005 5:16 17
