2005 Seat Leon 5D Betriebsanleitung (in German)

Sitzen und Verstauen135
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

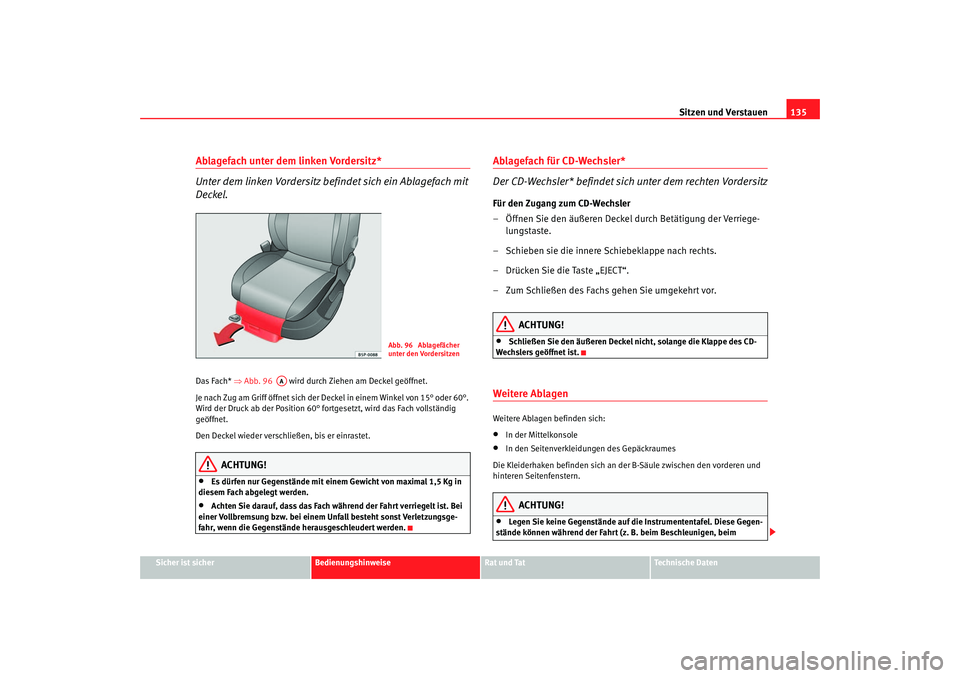

Ablagefach unter dem linken Vordersitz*
Unter dem linken Vordersitz befindet sich ein Ablagefach mit
Deckel.Das Fach* ⇒Abb. 96 wird durch Ziehen am Deckel geöffnet.
Je nach Zug am Griff öffnet sich der Deckel in einem Winkel von 15° oder 60°.
Wird der Druck ab der Position 60° fortgesetzt, wird das Fach vollständig
geöffnet.
Den Deckel wieder verschließen, bis er einrastet.
ACHTUNG!
•
Es dürfen nur Gegenstände mit einem Gewicht von maximal 1,5 Kg in
diesem Fach abgelegt werden.
•
Achten Sie darauf, dass das Fach wä hrend der Fahrt verriegelt ist. Bei
einer Vollbremsung bzw. bei einem Unfall besteht sonst Verletzungsge-
fahr, wenn die Gegenstände herausgeschleudert werden.
Ablagefach für CD-Wechsler*
Der CD-Wechsler* befindet sich unter dem rechten VordersitzFür den Zugang zum CD-Wechsler
– Öffnen Sie den äußeren Deckel durch Betätigung der Verriege- lungstaste.
– Schieben sie die innere Schiebeklappe nach rechts.
– Drücken Sie die Taste „EJECT“.
– Zum Schließen des Fachs gehen Sie umgekehrt vor.
ACHTUNG!
•
Schließen Sie den äußeren Deckel nicht, solange die Klappe des CD-
Wechslers geöffnet ist.
Weitere Ablagen Weitere Ablagen befinden sich:•
In der Mittelkonsole
•
In den Seitenverkleidungen des Gepäckraumes
Die Kleiderhaken befinden sich an der B-Säule zwischen den vorderen und
hinteren Seitenfenstern.
ACHTUNG!
•
Legen Sie keine Gegenstände auf die Instrumententafel. Diese Gegen-
stände können während der Fahrt (z. B. beim Beschleunigen, beim
Abb. 96 Ablagefächer
unter den Vordersitzen
AA
leon_aleman Seite 135 Donners tag, 29. September 2005 5:16 17

Sitzen und Verstauen

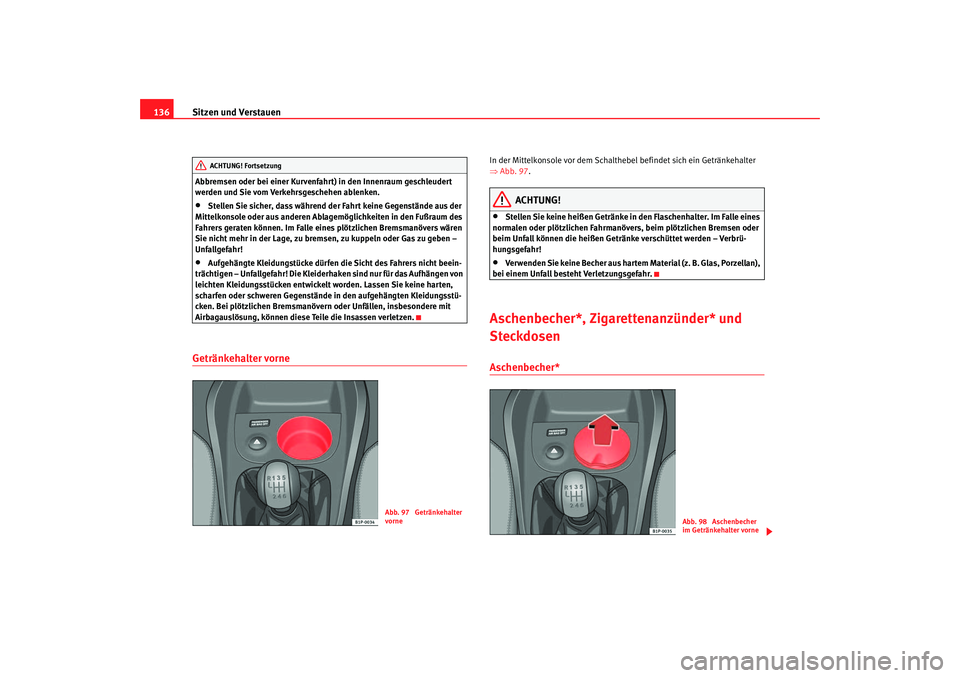

136Abbremsen oder bei einer Kurvenfahrt) in den Innenraum geschleudert
werden und Sie vom Verkehrsgeschehen ablenken.•
Stellen Sie sicher, dass während der Fahrt keine Gegenstände aus der
Mittelkonsole oder aus anderen Ablagemöglichkeiten in den Fußraum des
Fahrers geraten können. Im Falle eines plötzlichen Bremsmanövers wären
Sie nicht mehr in der Lage, zu bremsen, zu kuppeln oder Gas zu geben –
Unfallgefahr!
•
Aufgehängte Kleidungstücke dürfen die Sicht des Fahrers nicht beein-
trächtigen – Unfallgefahr! Die Kleiderhaken sind nur für das Aufhängen von
leichten Kleidungsstücken entwickelt worden. Lassen Sie keine harten,
scharfen oder schweren Gegenstände in den aufgehängten Kleidungsstü-
cken. Bei plötzlichen Bremsmanövern oder Unfällen, insbesondere mit
Airbagauslösung, können diese Teile die Insassen verletzen.
Getränkehalter vorne
In der Mittelkonsole vor dem Schalthebe l befindet sich ein Getränkehalter
⇒ Abb. 97.
ACHTUNG!
•
Stellen Sie keine heißen Getränke in den Flaschenhalter. Im Falle eines
normalen oder plötzlichen Fahrmanöve rs, beim plötzlichen Bremsen oder
beim Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!
•
Verwenden Sie keine Becher aus hartem Material (z. B. Glas, Porzellan),
bei einem Unfall besteht Verletzungsgefahr.
Aschenbecher*, Zigarettenanzünder* und
SteckdosenAschenbecher*
ACHTUNG! Fortsetzung
Abb. 97 Getränkehalter
vorne
Abb. 98 Aschenbecher
im Getränkehalter vorne
leon_aleman Seite 136 Donners tag, 29. September 2005 5:16 17

Sitzen und Verstauen137
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

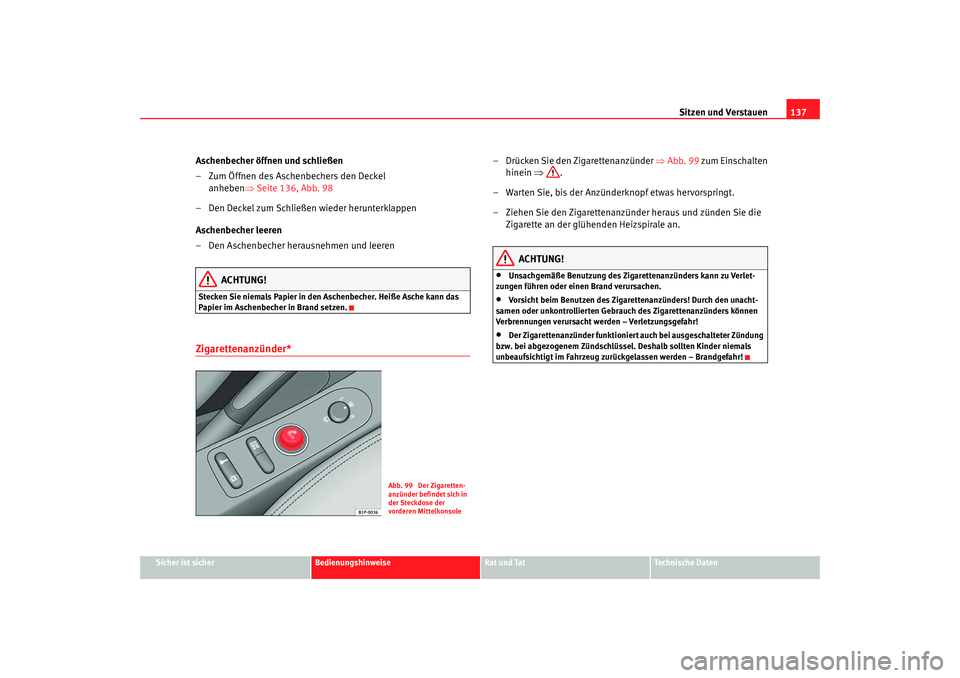

Aschenbecher öffnen und schließen
– Zum Öffnen des Aschenbechers den Deckel
anheben ⇒Seite 136, Abb. 98
– Den Deckel zum Schließen wieder herunterklappen
Aschenbecher leeren
– Den Aschenbecher herausnehmen und leeren
ACHTUNG!
Stecken Sie niemals Papier in den Aschenbecher. Heiße Asche kann das
Papier im Aschenbecher in Brand setzen.Zigarettenanzünder*
– Drücken Sie den Zigarettenanzünder ⇒ Abb. 99 zum Einschalten
hinein ⇒.
– Warten Sie, bis der Anzünderknopf etwas hervorspringt.
– Ziehen Sie den Zigarettenanzünder heraus und zünden Sie die Zigarette an der glühenden Heizspirale an.
ACHTUNG!
•
Unsachgemäße Benutzung des Zigarettenanzünders kann zu Verlet-
zungen führen oder einen Brand verursachen.
•
Vorsicht beim Benutzen des Zigarettenanzünders! Durch den unacht-
samen oder unkontrollierten Gebrauch des Zigarettenanzünders können
Verbrennungen verursacht werden – Verletzungsgefahr!
•
Der Zigarettenanzünder funktioniert auch bei ausgeschalteter Zündung
bzw. bei abgezogenem Zündschlüssel. Deshalb sollten Kinder niemals
unbeaufsichtigt im Fahrzeug zurückgelassen werden – Brandgefahr!
Abb. 99 Der Zigaretten-
anzünder befindet sich in
der Steckdose der
vorderen Mittelkonsole
leon_aleman Seite 137 Donners tag, 29. September 2005 5:16 17

Sitzen und Verstauen

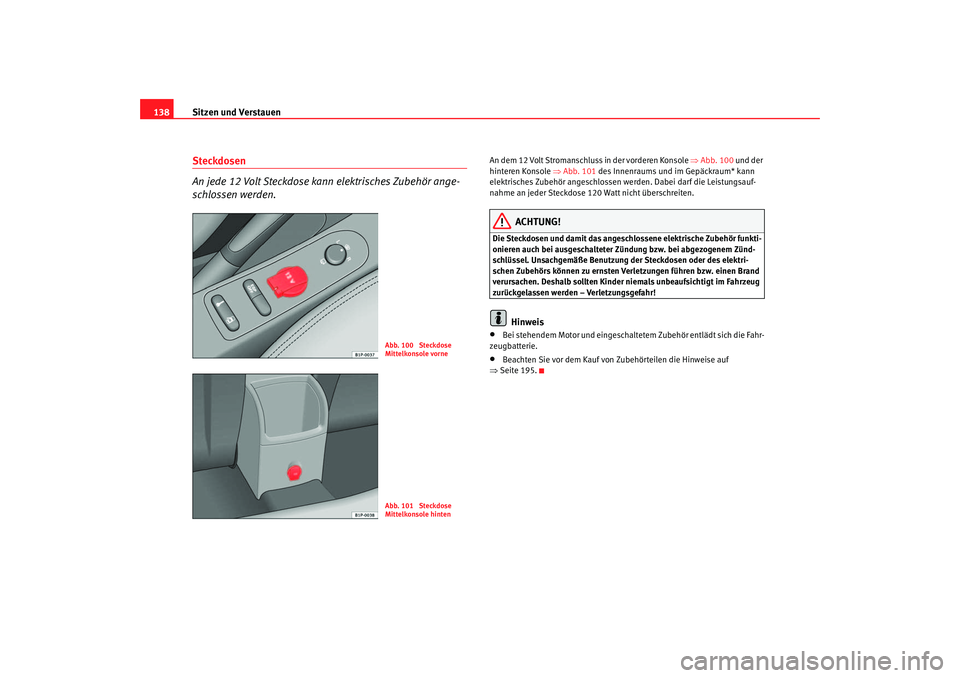

138Steckdosen
An jede 12 Volt Steckdose kann elektrisches Zubehör ange-
schlossen werden.
An dem 12 Volt Stromanschluss in der vorderen Konsole ⇒ Abb. 100 und der
hinteren Konsole ⇒Abb. 101 des Innenraums und im Gepäckraum* kann
elektrisches Zubehör angeschlossen werden. Dabei darf die Leistungsauf-
nahme an jeder Steckdose 120 Watt nicht überschreiten.
ACHTUNG!
Die Steckdosen und damit das angeschlossene elektrische Zubehör funkti-
onieren auch bei ausgeschalteter Zündung bzw. bei abgezogenem Zünd-
schlüssel. Unsachgemäße Benutzung der Steckdosen oder des elektri-
schen Zubehörs können zu ernsten Verletzungen führen bzw. einen Brand
verursachen. Deshalb sollten Kinder niemals unbeaufsichtigt im Fahrzeug
zurückgelassen werden – Verletzungsgefahr!
Hinweis
•
Bei stehendem Motor und eingeschaltetem Zubehör entlädt sich die Fahr-
zeugbatterie.
• Beachten Sie vor dem Kauf von Zubehörteilen die Hinwei se auf
⇒ Seite 195.
Abb. 100 Steckdose
Mittelkonsole vorneAbb. 101 Steckdose
Mittelkonsole hinten
leon_aleman Seite 138 Donners tag, 29. September 2005 5:16 17

Sitzen und Verstauen139
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

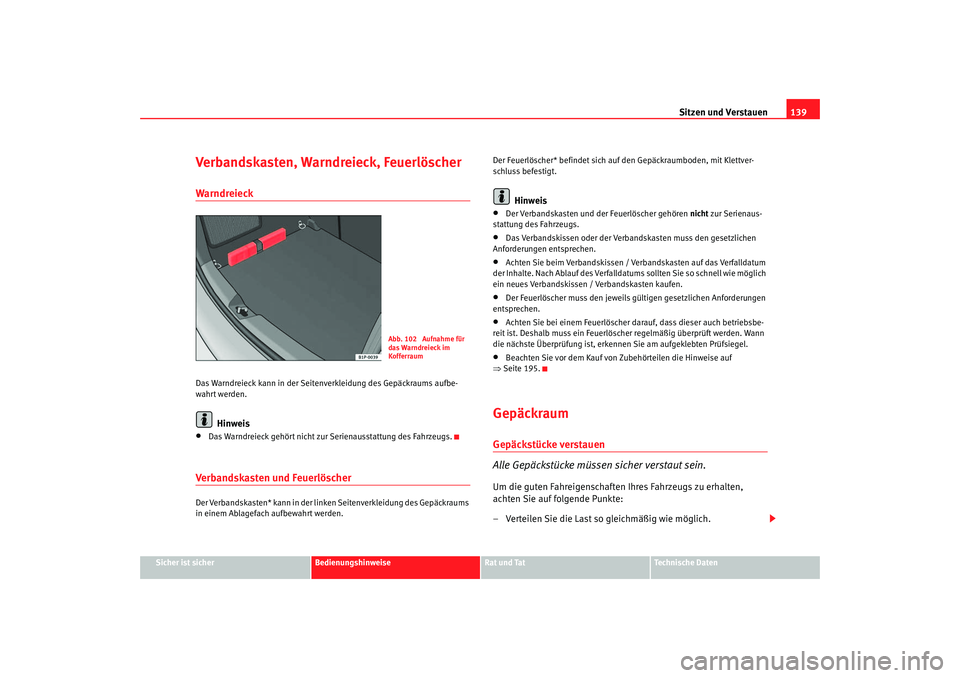

Verbandskasten, Warndreieck, FeuerlöscherWarndreieckDas Warndreieck kann in der Seitenverkleidung des Gepäckraums aufbe-
wahrt werden.
Hinweis
•
Das Warndreieck gehört nicht zur Serienausstattung des Fahrzeugs.
Verbandskasten und Feuerlöscher Der Verbandskasten* kann in der linken Seitenverkleidung des Gepäckraums
in einem Ablagefach aufbewahrt werden. Der Feuerlöscher* befindet sich au
f den Gepäckraumboden, mit Klettver-
schluss befestigt.
Hinweis
•
Der Verbandskasten und der Feuerlöscher gehören nicht zur Serienaus-
stattung des Fahrzeugs.
•
Das Verbandskissen oder der Verbandskasten muss den gesetzlichen
Anforderungen entsprechen.
•
Achten Sie beim Verbandskissen / Verbandskasten auf das Verfalldatum
der Inhalte. Nach Ablauf des Verfalldatums sollten Sie so schnell wie möglich
ein neues Verbandskissen / Verbandskasten kaufen.
•
Der Feuerlöscher muss den jeweils gü ltigen gesetzlichen Anforderungen
entsprechen.
•
Achten Sie bei einem Feuerlöscher darauf, dass dieser auch betriebsbe-
reit ist. Deshalb muss ein Feuerlöscher regelmäßig überprüft werden. Wann
die nächste Überprüfung ist, erkennen Sie am aufgeklebten Prüfsiegel.
• Beachten Sie vor de m Kauf von Zubehört eilen die Hinweise auf
⇒ Seite 195.
GepäckraumGepäckstücke verstauen
Alle Gepäckstücke müssen sicher verstaut sein.Um die guten Fahreigenschaften Ihres Fahrzeugs zu erhalten,
achten Sie auf folgende Punkte:
– Verteilen Sie die Last so gleichmäßig wie möglich.
Abb. 102 Aufnahme für
das Warndreieck im
Kofferraum
leon_aleman Seite 139 Donners tag, 29. September 2005 5:16 17

Sitzen und Verstauen
140

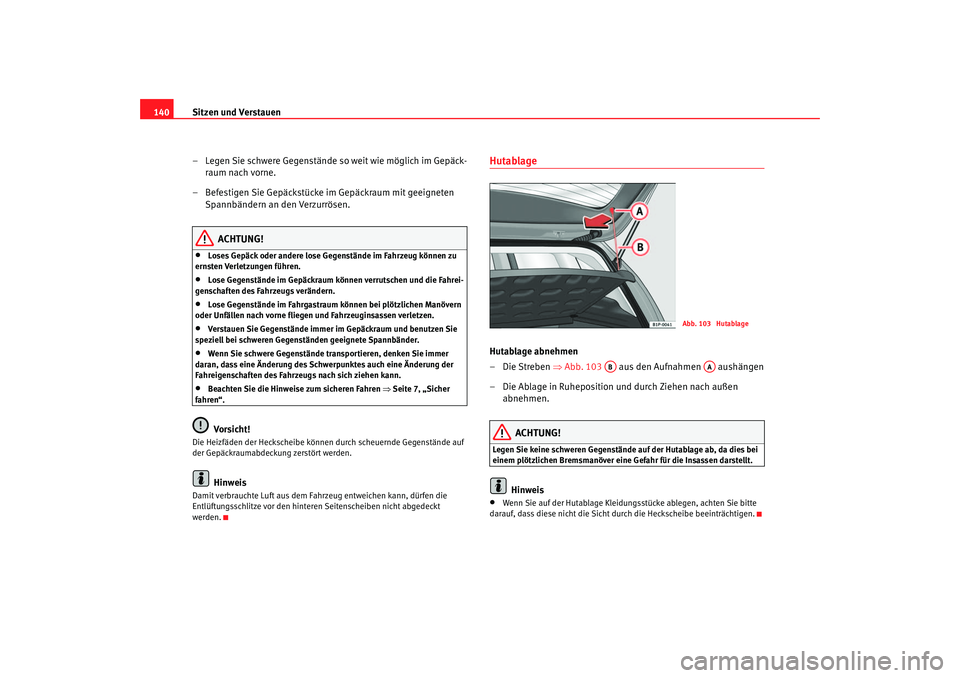

– Legen Sie schwere Gegenstände so weit wie möglich im Gepäck-raum nach vorne.
– Befestigen Sie Gepäckstücke im Gepäckraum mit geeigneten Spannbändern an den Verzurrösen.
ACHTUNG!
•
Loses Gepäck oder andere lose Gegenstände im Fahrzeug können zu
ernsten Verletzungen führen.
•
Lose Gegenstände im Gepäckraum können verrutschen und die Fahrei-
genschaften des Fahrzeugs verändern.
•
Lose Gegenstände im Fahrgastraum können bei plötzlichen Manövern
oder Unfällen nach vorne fliegen und Fahrzeuginsassen verletzen.
•
Verstauen Sie Gegenstände immer im Gepäckraum und benutzen Sie
speziell bei schweren Gegenständen geeignete Spannbänder.
•
Wenn Sie schwere Gegenstände transportieren, denken Sie immer
daran, dass eine Änderung des Schwerpunktes auch eine Änderung der
Fahreigenschaften des Fahrzeugs nach sich ziehen kann.
•
Beachten Sie die Hinweise zum sicheren Fahren ⇒Seite 7, „Sicher
fahren“.Vorsicht!
Die Heizfäden der Heckscheibe können durch scheuernde Gegenstände auf
der Gepäckraumabdeckung zerstört werden.
Hinweis
Damit verbrauchte Luft aus dem Fahrzeug entweichen kann, dürfen die
Entlüftungsschlitze vor den hinteren Seitenscheiben nicht abgedeckt
werden.
HutablageHutablage abnehmen
–Die Streben ⇒ Abb. 103 aus den Aufnahmen aushängen
– Die Ablage in Ruheposition und durch Ziehen nach außen abnehmen.
ACHTUNG!
Legen Sie keine schweren Gegenstände auf der Hutablage ab, da dies bei
einem plötzlichen Bremsmanöver eine Gefahr für die Insassen darstellt.
Hinweis
•
Wenn Sie auf der Hutablage Kleidungsstücke ablegen, achten Sie bitte
darauf, dass diese nicht die Sicht durch die Heckscheibe beeinträchtigen.
Abb. 103 Hutablage
AB
AA
leon_aleman Seite 140 Donners tag, 29. September 2005 5:16 17

Sitzen und Verstauen141
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

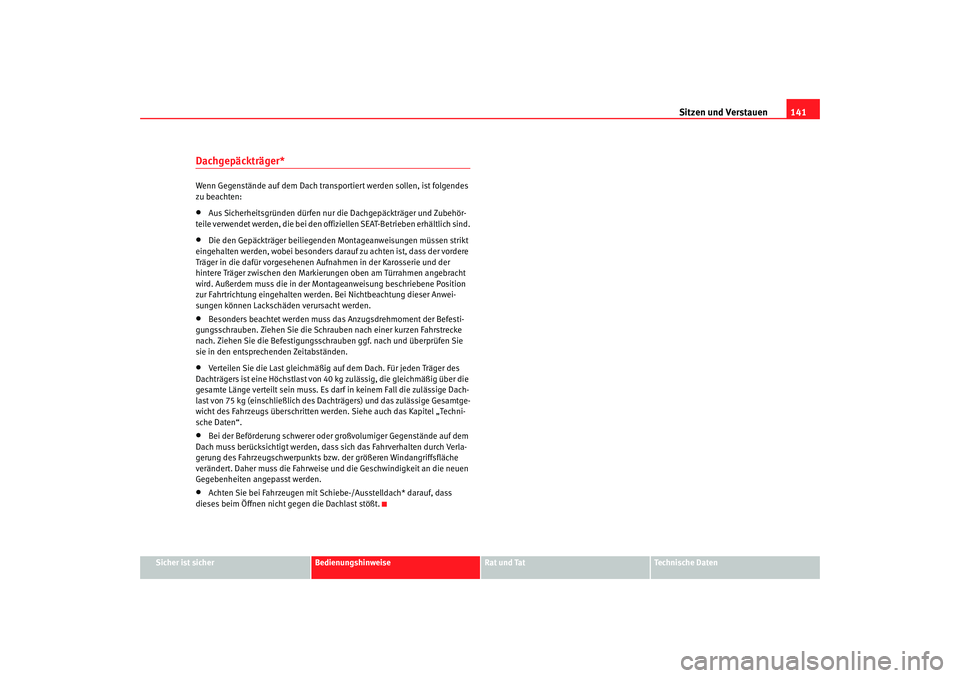

Dachgepäckträger*Wenn Gegenstände auf dem Dach transportiert werden sollen, ist folgendes
zu beachten:•
Aus Sicherheitsgründen dürfen nur die Dachgepäckträger und Zubehör-
teile verwendet werden, die bei den offiziellen SEAT-Betrieben erhältlich sind.
•
Die den Gepäckträger beiliegenden Montageanweisungen müssen strikt
eingehalten werden, wobei besonders darauf zu achten ist, dass der vordere
Träger in die dafür vorgesehenen Aufnahmen in der Karosserie und der
hintere Träger zwischen den Markierungen oben am Türrahmen angebracht
wird. Außerdem muss die in der Montag eanweisung beschriebene Position
zur Fahrtrichtung eingeha lten werden. Bei Nichtbeachtung dieser Anwei-
sungen können Lackschäden verursacht werden.
•
Besonders beachtet werden muss das Anzugsdrehmoment der Befesti-
gungsschrauben. Ziehen Sie die Schrauben nach einer kurzen Fahrstrecke
nach. Ziehen Sie die Befestigungsschrauben ggf. nach und überprüfen Sie
sie in den entsprechenden Zeitabständen.
•
Verteilen Sie die Last gleichmäßig auf dem Dach. Für jeden Träger des
Dachträgers ist eine Höchstlast von 40 kg zulässig, die gleichmäßig über die
gesamte Länge verteilt sein muss. Es darf in keinem Fall die zulässige Dach-
last von 75 kg (einschließlich des Dachträgers) und das zulässige Gesamtge-
wicht des Fahrzeugs überschritten werden. Siehe auch das Kapitel „Techni-
sche Daten“.
•
Bei der Beförderung schwerer oder großvolumiger Gegenstände auf dem
Dach muss berücksichtigt werden, dass sich das Fahrverhalten durch Verla-
gerung des Fahrzeugschwerpunkts bzw. der größeren Windangriffsfläche
verändert. Daher muss die Fahrweise und die Geschwindigkeit an die neuen
Gegebenheiten angepasst werden.
•
Achten Sie bei Fahrzeugen mit Schiebe-/Ausstelldach* darauf, dass
dieses beim Öffnen nicht gegen die Dachlast stößt.
leon_aleman Seite 141 Donners tag, 29. September 2005 5:16 17

Klima

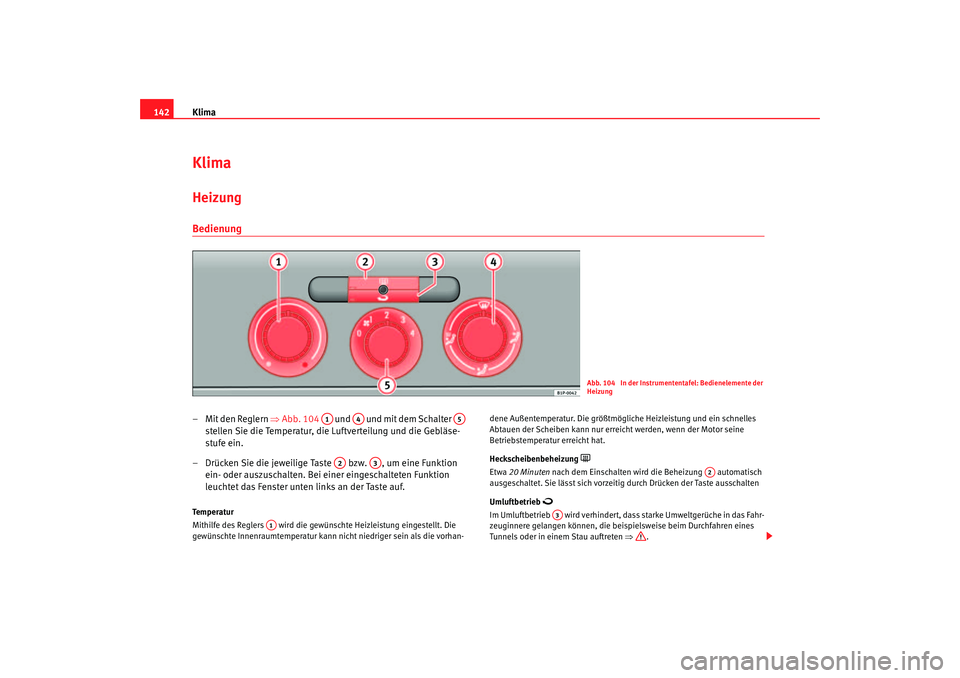

142KlimaHeizung Bedienung– Mit den Reglern ⇒Abb. 104 und und mit dem Schalter
stellen Sie die Temperatur, die Luftverteilung und die Gebläse-
stufe ein.
– Drücken Sie die jeweilige Taste bzw. , um eine Funktion ein- oder auszuschalten. Bei einer eingeschalteten Funktion
leuchtet das Fenster unten links an der Taste auf.Temperatur
Mithilfe des Reglers wird die gewünschte Heizleistung eingestellt. Die
gewünschte Innenraumtemperatur kann nicht niedriger sein als die vorhan- dene Außentemperatur. Die größtmögliche Heizleistung und ein schnelles
Abtauen der Scheiben kann nur erre
icht werden, wenn der Motor seine
Betriebstemperatur erreicht hat.
Heckscheibenbeheizung

Etwa 20 Minuten nach dem Einschalten wird die Beheizung automatisch
ausgeschaltet. Sie lässt sich vorzeitig durch Drücken der Taste ausschalten
Umluftbetrieb

Im Umluftbetrieb wird verhindert, dass starke Umweltgerüche in das Fahr-
zeuginnere gelangen können, die beispielsweise beim Durchfahren eines
Tunnels oder in einem Stau auftreten ⇒.
Abb. 104 In der Instrumententafel: Bedienelemente der
Heizung
A1
A4
A5
A2
A3
A1
A2
A3
leon_aleman Seite 142 Donners tag, 29. September 2005 5:16 17
