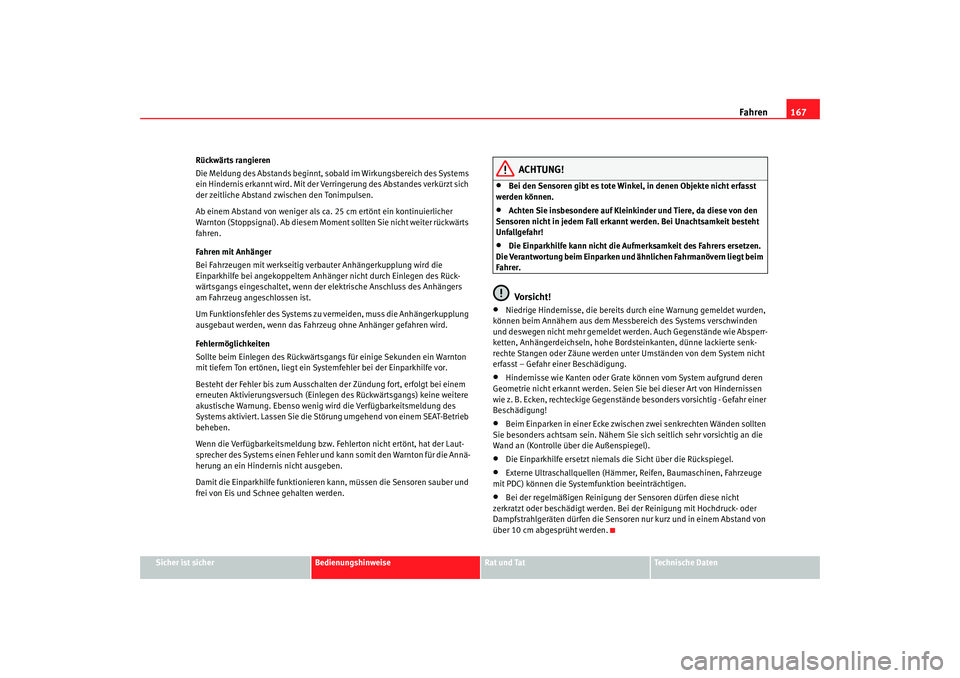

Fahren167
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Rückwärts rangieren
Die Meldung des Abstands beginnt, so
bald im Wirkungsbereich des Systems
ein Hindernis erkannt wird. Mit der Ve rringerung des Abstandes verkürzt sich
der zeitliche Abstand zwischen den Tonimpulsen.
Ab einem Abstand von weniger als ca. 25 cm ertönt ein kontinuierlicher
Warnton (Stoppsignal). Ab diesem Mome nt sollten Sie nicht weiter rückwärts
fahren.
Fahren mit Anhänger
Bei Fahrzeugen mit werkseitig ve rbauter Anhängerkupplung wird die
Einparkhilfe bei angekoppeltem Anhä nger nicht durch Einlegen des Rück-
wärtsgangs eingeschaltet, wenn der elektrische Anschluss des Anhängers
am Fahrzeug angeschlossen ist.
Um Funktionsfehler des Systems zu vermeiden, muss die Anhängerkupplung
ausgebaut werden, wenn das Fahrzeug ohne Anhänger gefahren wird.
Fehlermöglichkeiten
Sollte beim Einlegen des Rückwärtsgan gs für einige Sekunden ein Warnton
mit tiefem Ton ertönen, liegt ein Sy stemfehler bei der Einparkhilfe vor.
Besteht der Fehler bis zum Ausschalten der Zündung fort, erfolgt bei einem
erneuten Aktivierungsversuch (Einlegen des Rückwärtsgangs) keine weitere
akustische Warnung. Ebenso wenig wi rd die Verfügbarkeitsmeldung des
Systems aktiviert. Lassen Sie die Störung umgehend von einem SEAT-Betrieb
beheben.
Wenn die Verfügbarkeitsmeldung bzw. Fehlerton nicht ertönt, hat der Laut-
sprecher des Systems einen Fehler un d kann somit den Warnton für die Annä-
herung an ein Hindernis nicht ausgeben.
Damit die Einparkhilfe funktionieren kann, müssen die Sensoren sauber und
frei von Eis und Schnee gehalten werden.
ACHTUNG!
•
Bei den Sensoren gibt es tote Winkel, in denen Objekte nicht erfasst
werden können.
•
Achten Sie insbesondere auf Kleinkinder und Tiere, da diese von den
Sensoren nicht in jedem Fall erkannt werden. Bei Unachtsamkeit besteht
Unfallgefahr!
•
Die Einparkhilfe kann nicht die Aufmerksamkeit des Fahrers ersetzen.
Die Verantwortung beim Einparken und ähnlichen Fahrmanövern liegt beim
Fahrer.Vorsicht!
•
Niedrige Hindernisse, die bereits durch eine Warnung gemeldet wurden,
können beim Annähern aus dem Messbereich des Systems verschwinden
und deswegen nicht mehr gemeldet we rden. Auch Gegenstände wie Absperr-
ketten, Anhängerdeichseln, hohe Bo rdsteinkanten, dünne lackierte senk-
rechte Stangen oder Zäune werden unter Umständen von dem System nicht
erfasst – Gefahr einer Beschädigung.
•
Hindernisse wie Kanten oder Grate können vom System aufgrund deren
Geometrie nicht erkannt werden. Seien Sie bei dieser Art von Hindernissen
wie z. B. Ecken, rechteckige Gegenstände besonders vorsichtig - Gefahr einer
Beschädigung!
•
Beim Einparken in einer Ecke zwischen zwei senkrechten Wänden sollten
Sie besonders achtsam sein. Nähern Sie sich seitlich sehr vorsichtig an die
Wand an (Kontrolle über die Außenspiegel).
•
Die Einparkhilfe ersetzt niemals die Sicht über die Rückspiegel.
•
Externe Ultraschallquellen (Hämmer, Reifen, Baumaschinen, Fahrzeuge
mit PDC) können die Systemfunktion beeinträchtigen.
•
Bei der regelmäßigen Reinigung der Sensoren dürfen diese nicht
zerkratzt oder beschädigt werden. Be i der Reinigung mit Hochdruck- oder
Dampfstrahlgeräten dürfen die Sensoren nur kurz und in einem Abstand von
über 10 cm abgesprüht werden.
leon_aleman Seite 167 Donners tag, 29. September 2005 5:16 17

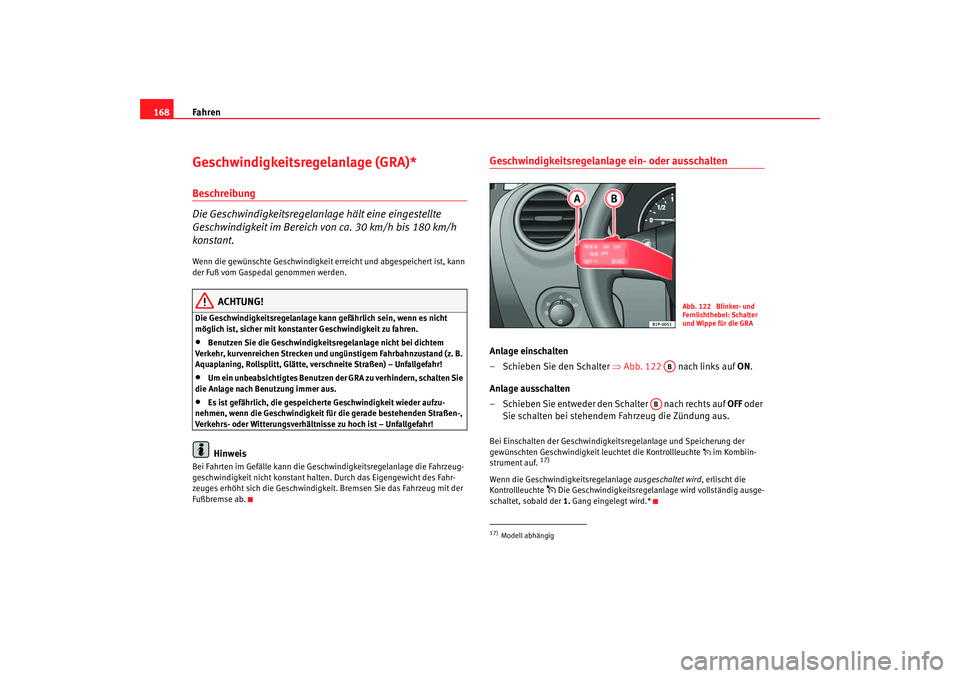

Fahren
168Geschwindigkeitsregelanlage (GRA)*Beschreibung
Die Geschwindigkeitsregelanlage hält eine eingestellte
Geschwindigkeit im Bereich von ca. 30 km/h bis 180 km/h
konstant.Wenn die gewünschte Geschwindigkeit erreicht und abgespeichert ist, kann
der Fuß vom Gaspedal genommen werden.
ACHTUNG!
Die Geschwindigkeitsregelanlage kann gefährlich sein, wenn es nicht
möglich ist, sicher mit konstanter Geschwindigkeit zu fahren.•
Benutzen Sie die Geschwindigkeitsregelanlage nicht bei dichtem
Verkehr, kurvenreichen Strecken und ungünstigem Fahrbahnzustand (z. B.
Aquaplaning, Rollsplitt, Glätte, verschneite Straßen) – Unfallgefahr!
•
Um ein unbeabsichtigtes Benutzen der GRA zu verhindern, schalten Sie
die Anlage nach Benutzung immer aus.
•
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzu-
nehmen, wenn die Geschwindigkeit für die gerade bestehenden Straßen-,
Verkehrs- oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!Hinweis
Bei Fahrten im Gefälle kann die Geschwindigkeitsregelanlage die Fahrzeug-
geschwindigkeit nicht konstant halten. Durch das Eigengewicht des Fahr-
zeuges erhöht sich die Geschwindigkeit. Bremsen Sie das Fahrzeug mit der
Fußbremse ab.
Geschwindigkeitsregelanlage ein- oder ausschaltenAnlage einschalten
– Schieben Sie den Schalter ⇒ Abb. 122 nach links auf ON.
Anlage ausschalten
– Schieben Sie entweder den Schalter nach rechts auf OFF oder
Sie schalten bei stehendem Fahrzeug die Zündung aus.Bei Einschalten der Geschwindigkeitsregelanlage und Speicherung der
gewünschten Geschwindigkeit leuchtet die Kontrollleuchte  im Kombiin-
strument auf.
17)
Wenn die Geschwindigkeitsregelanlage ausgeschaltet wird , erlischt die
Kontrollleuchte
 Die Geschwindigkeitsregelanlage wird vollständig ausge-
schaltet, sobald der 1. Gang eingelegt wird.*
17)Modell abhängig
Abb. 122 Blinker- und
Fernlichthebel: Schalter
und Wippe für die GRA
AB
AB
leon_aleman Seite 168 Donners tag, 29. September 2005 5:16 17

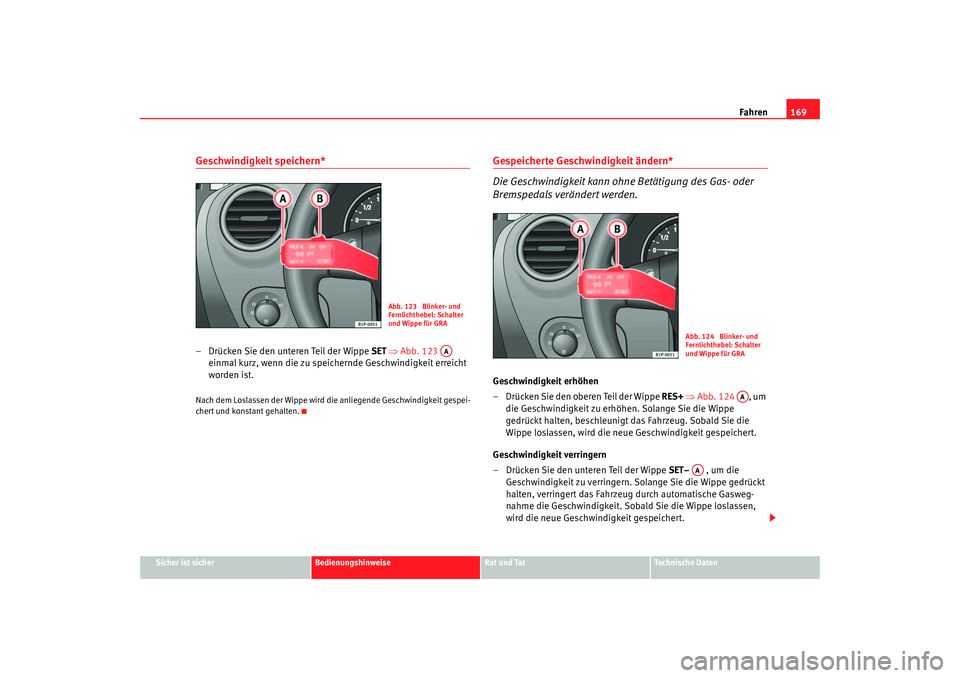

Fahren169
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Geschwindigkeit speichern*– Drücken Sie den unteren Teil der Wippe SET ⇒ Abb. 123
einmal kurz, wenn die zu speichernde Geschwindigkeit erreicht
worden ist.Nach dem Loslassen der Wippe wird die anliegende Geschwindigkeit gespei-
chert und konstant gehalten.
Gespeicherte Geschwindigkeit ändern*
Die Geschwindigkeit kann ohne Betätigung des Gas- oder
Bremspedals verändert werden.Geschwindigkeit erhöhen
– Drücken Sie den oberen Teil der Wippe RES+ ⇒ Abb. 124 , um
die Geschwindigkeit zu erhöhen. Solange Sie die Wippe
gedrückt halten, beschleunigt das Fahrzeug. Sobald Sie die
Wippe loslassen, wird die neue Geschwindigkeit gespeichert.
Geschwindigkeit verringern
– Drücken Sie den unteren Teil der Wippe SET– , um die
Geschwindigkeit zu verringern. Solange Sie die Wippe gedrückt
halten, verringert das Fahrzeug durch automatische Gasweg-
nahme die Geschwindigkeit. Sobald Sie die Wippe loslassen,
wird die neue Geschwindigkeit gespeichert.
Abb. 123 Blinker- und
Fernlichthebel: Schalter
und Wippe für GRA
AA
Abb. 124 Blinker- und
Fernlichthebel: Schalter
und Wippe für GRA
AA
AA
leon_aleman Seite 169 Donners tag, 29. September 2005 5:16 17

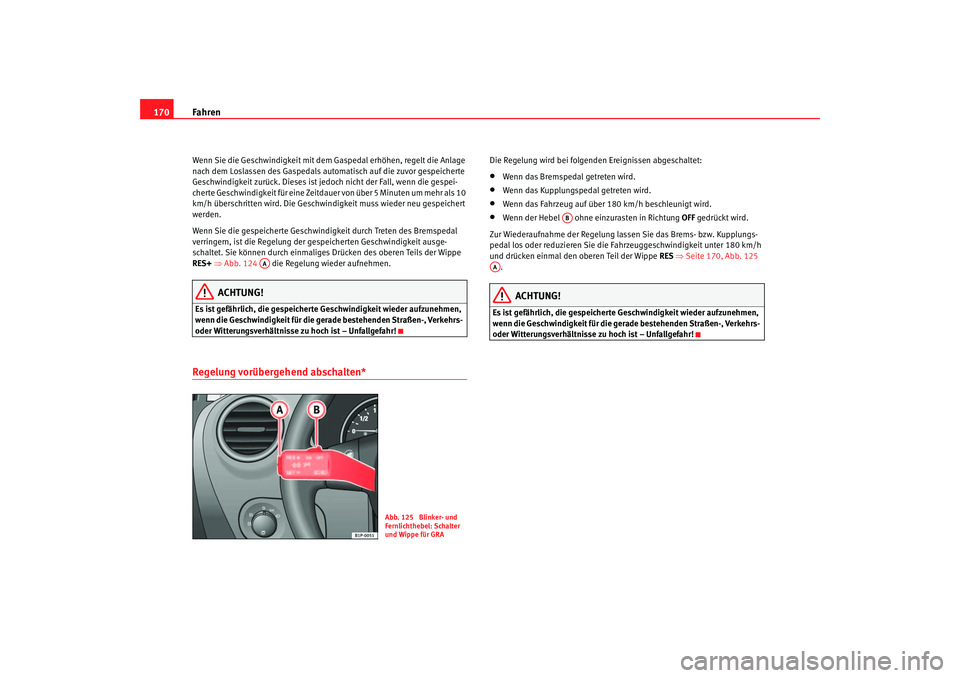

Fahren
170Wenn Sie die Geschwindigkeit mit dem Gaspedal erhöhen, regelt die Anlage
nach dem Loslassen des Gaspedals automatisch auf die zuvor gespeicherte
Geschwindigkeit zurück. Dieses ist je doch nicht der Fall, wenn die gespei-
cherte Geschwindigkeit für eine Zeitdauer von über 5 Minuten um mehr als 10
km/h überschritten wird. Die Geschwin digkeit muss wieder neu gespeichert
werden.
Wenn Sie die gespeicherte Geschwindigkeit durch Treten des Bremspedal
verringern, ist die Regelung der gespeicherten Geschwindigkeit ausge-
schaltet. Sie können durch einmaliges Drücken des oberen Teils der Wippe
RES+ ⇒ Abb. 124 die Regelung wieder aufnehmen.
ACHTUNG!
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzunehmen,
wenn die Geschwindigkeit für die gerade bestehenden Straßen-, Verkehrs-
oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!Regelung vorübergehend abschalten*
Die Regelung wird bei folgenden Ereignissen abgeschaltet:•
Wenn das Bremspedal getreten wird.
•
Wenn das Kupplungspedal getreten wird.
•
Wenn das Fahrzeug auf über 180 km/h beschleunigt wird.
•
Wenn der Hebel ohne einzurasten in Richtung OFF gedrückt wird.
Zur Wiederaufnahme der Regelung lassen Sie das Brems- bzw. Kupplungs-
pedal los oder reduzieren Sie die Fahrzeuggeschwindigkeit unter 180 km/h
und drücken einmal den oberen Teil der Wippe RES ⇒Seite 170, Abb. 125
.
ACHTUNG!
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzunehmen,
wenn die Geschwindigkeit für die gerade bestehenden Straßen-, Verkehrs-
oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!
AA
Abb. 125 Blinker- und
Fernlichthebel: Schalter
und Wippe für GRA
AB
AA
leon_aleman Seite 170 Donners tag, 29. September 2005 5:16 17

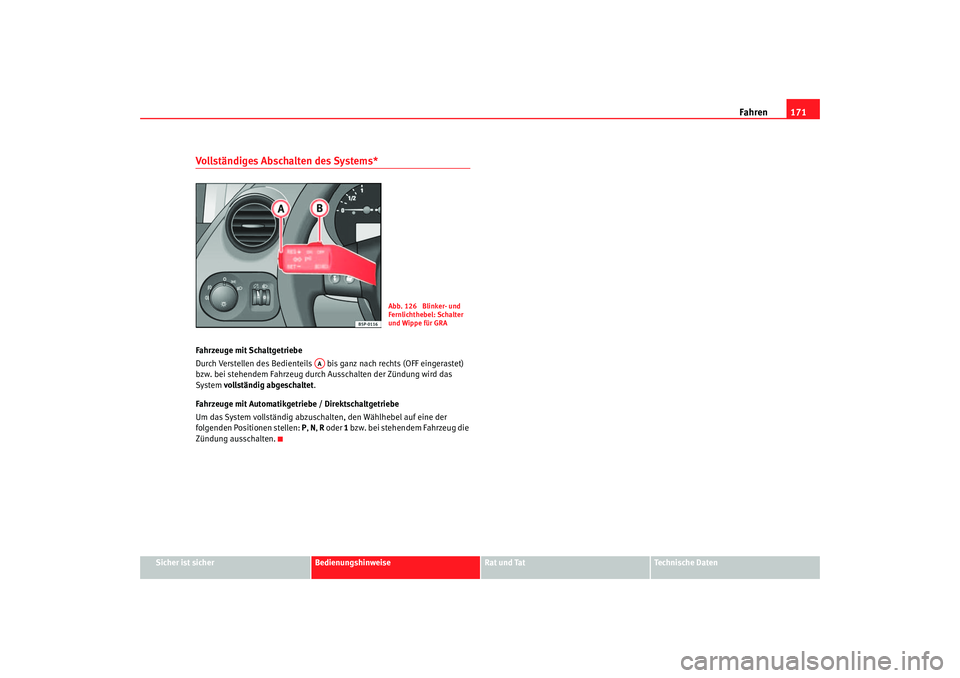

Fahren171
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Vollständiges Abschalten des Systems*Fahrzeuge mit Schaltgetriebe
Durch Verstellen des Bedienteils bis ganz nach rechts (OFF eingerastet)
bzw. bei stehendem Fahrzeug durch Ausschalten der Zündung wird das
System vollständig abgeschaltet .
Fahrzeuge mit Automatikgetriebe / Direktschaltgetriebe
Um das System vollständig abzuschalten, den Wählhebel auf eine der
folgenden Positionen stellen: P, N , R oder 1 bzw. bei stehendem Fahrzeug die
Zündung ausschalten.
Abb. 126 Blinker- und
Fernlichthebel: Schalter
und Wippe für GRA
AA
leon_aleman Seite 171 Donners tag, 29. September 2005 5:16 17

leon_aleman Seite 172 Donnerstag, 29. September 2005 5:16 17

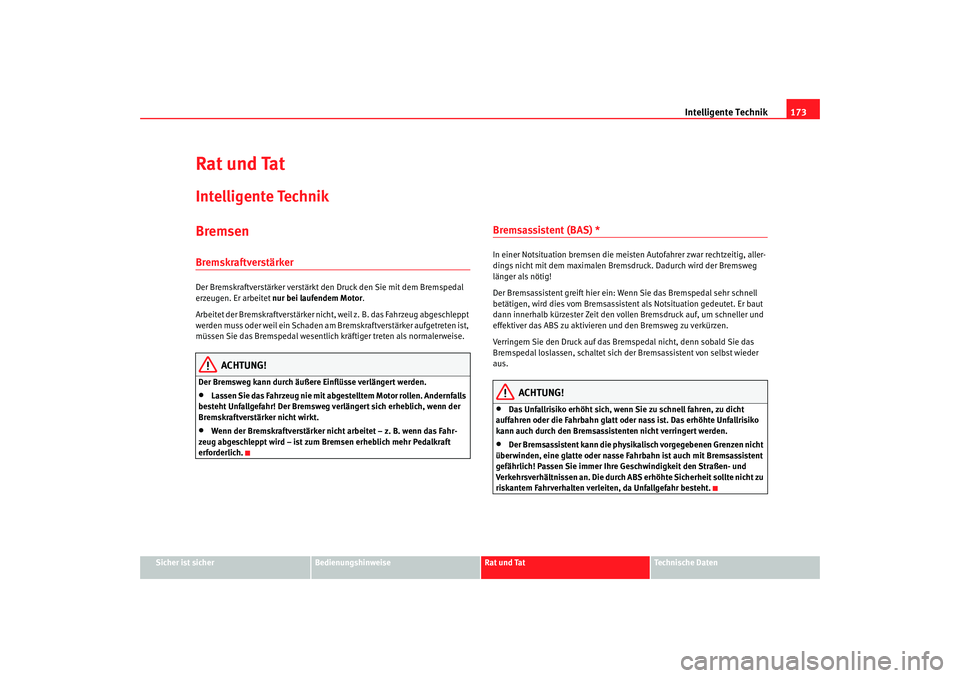

Intelligente Technik173
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Rat und TatIntelligente TechnikBremsenBremskraftverstärkerDer Bremskraftverstärker verstärkt de n Druck den Sie mit dem Bremspedal
erzeugen. Er arbeitet nur bei laufendem Motor .
Arbeitet der Bremskraftverstärker nicht, weil z. B. das Fahrzeug abgeschleppt
werden muss oder weil ein Schaden am Bremskraftverstärker aufgetreten ist,
müssen Sie das Bremspedal wesentlich kräftiger treten als normalerweise.
ACHTUNG!
Der Bremsweg kann durch äußere Einflüsse verlängert werden.•
Lassen Sie das Fahrzeug nie mit abgestelltem Motor rollen. Andernfalls
besteht Unfallgefahr! Der Bremsweg verlängert sich erheblich, wenn der
Bremskraftverstärker nicht wirkt.
•
Wenn der Bremskraftverstärker nicht arbeitet – z. B. wenn das Fahr-
zeug abgeschleppt wird – ist zum Bremsen erheblich mehr Pedalkraft
erforderlich.
Bremsassistent (BAS) *In einer Notsituation bremsen die meiste n Autofahrer zwar rechtzeitig, aller-
dings nicht mit dem maximalen Bremsdruck. Dadurch wird der Bremsweg
länger als nötig!
Der Bremsassistent greift hier ein: Wenn Sie das Bremspedal sehr schnell
betätigen, wird dies vom Bremsassisten t als Notsituation gedeutet. Er baut
dann innerhalb kürzester Zeit den vollen Bremsdruck auf, um schneller und
effektiver das ABS zu aktivieren und den Bremsweg zu verkürzen.
Verringern Sie den Druck auf das Bremspedal nicht, denn sobald Sie das
Bremspedal loslassen, schaltet sich der Bremsassistent von selbst wieder
aus.
ACHTUNG!
•
Das Unfallrisiko erhöht sich, wenn Sie zu schnell fahren, zu dicht
auffahren oder die Fahrbahn glatt oder nass ist. Das erhöhte Unfallrisiko
kann auch durch den Bremsassistenten nicht verringert werden.
•
Der Bremsassistent kann die physikalisch vorgegebenen Grenzen nicht
überwinden, eine glatte oder nasse Fahrbahn ist auch mit Bremsassistent
gefährlich! Passen Sie immer Ihre Geschwindigkeit den Straßen- und
Verkehrsverhältnissen an. Die durch ABS erhöhte Sicherheit sollte nicht zu
riskantem Fahrverhalten verleiten, da Unfallgefahr besteht.
leon_aleman Seite 173 Donners tag, 29. September 2005 5:16 17

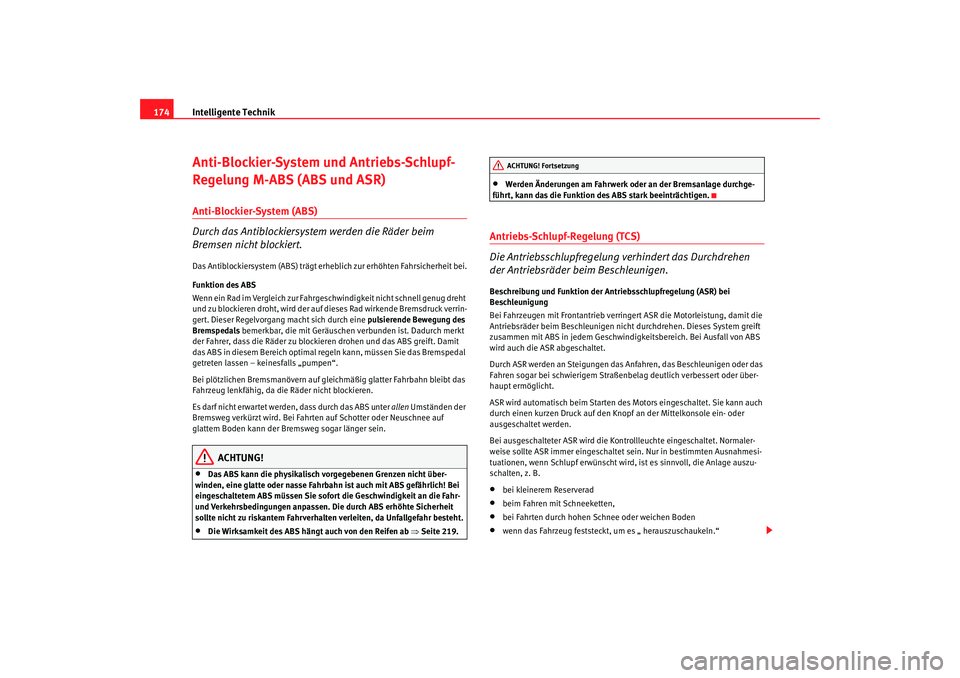

Intelligente Technik
174Anti-Blockier-System und Antriebs-Schlupf-
Regelung M-ABS (ABS und ASR)Anti-Blockier-System (ABS)
Durch das Antiblockiersystem werden die Räder beim
Bremsen nicht blockiert.Das Antiblockiersystem (ABS) trägt erheblich zur erhöhten Fahrsicherheit bei.
Funktion des ABS
Wenn ein Rad im Vergleich zur Fahrgeschwindigkeit nicht schnell genug dreht
und zu blockieren droht, wird der auf dieses Rad wirkende Bremsdruck verrin-
gert. Dieser Regelvorgang macht sich durch eine pulsierende Bewegung des
Bremspedals bemerkbar, die mit Geräuschen verbunden ist. Dadurch merkt
der Fahrer, dass die Räder zu blockieren drohen und das ABS greift. Damit
das ABS in diesem Bereich optimal regeln kann, müssen Sie das Bremspedal
getreten lassen – keinesfalls „pumpen“.
Bei plötzlichen Bremsmanövern auf glei chmäßig glatter Fahrbahn bleibt das
Fahrzeug lenkfähig, da die Räder nicht blockieren.
Es darf nicht erwartet werden, dass durch das ABS unter allen Umständen der
Bremsweg verkürzt wird. Bei Fahrte n auf Schotter oder Neuschnee auf
glattem Boden kann der Bremsweg sogar länger sein.
ACHTUNG!
•
Das ABS kann die physikalisch vorgegebenen Grenzen nicht über-
winden, eine glatte oder nasse Fahrbahn ist auch mit ABS gefährlich! Bei
eingeschaltetem ABS müssen Sie sofort die Geschwindigkeit an die Fahr-
und Verkehrsbedingungen anpassen. Die durch ABS erhöhte Sicherheit
sollte nicht zu riskantem Fahrverhalten verleiten, da Unfallgefahr besteht.
•
Die Wirksamkeit des ABS hängt auch von den Reifen ab ⇒Seite 219.
•
Werden Änderungen am Fahrwerk oder an der Bremsanlage durchge-
führt, kann das die Funktion des ABS stark beeinträchtigen.
Antriebs-Schlupf-Regelung (TCS)
Die Antriebsschlupfregelung verhindert das Durchdrehen
der Antriebsräder beim Beschleunigen.Beschreibung und Funktion der Antriebsschlupfregelung (ASR) bei
Beschleunigung
Bei Fahrzeugen mit Frontantrieb verringert ASR die Mo torleistung, damit die
Antriebsräder beim Beschleunigen nicht durchdrehen. Dieses System greift
zusammen mit ABS in jedem Geschwindi gkeitsbereich. Bei Ausfall von ABS
wird auch die ASR abgeschaltet.
Durch ASR werden an Steigungen das Anfahren, das Beschleunigen oder das
Fahren sogar bei schwierigem Straßenbelag deutlich verbessert oder über-
haupt ermöglicht.
ASR wird automatisch beim Starten des Motors eingeschaltet. Sie kann auch
durch einen kurzen Druck auf den Knopf an der Mittelkonsole ein- oder
ausgeschaltet werden.
Bei ausgeschalteter ASR wird die Kontrollleuchte eingeschaltet. Normaler-
weise sollte ASR immer eingeschaltet sein. Nur in bestimmten Ausnahmesi-
tuationen, wenn Schlupf erwünscht wird, ist es sinnvoll, die Anlage auszu-
schalten, z. B.•
bei kleinerem Reserverad
•
beim Fahren mit Schneeketten,
•
bei Fahrten durch hohen Schnee oder weichen Boden
•
wenn das Fahrzeug feststeckt, um es „ herauszuschaukeln.“ACHTUNG! Fortsetzung
leon_aleman Seite 174 Donners tag, 29. September 2005 5:16 17
