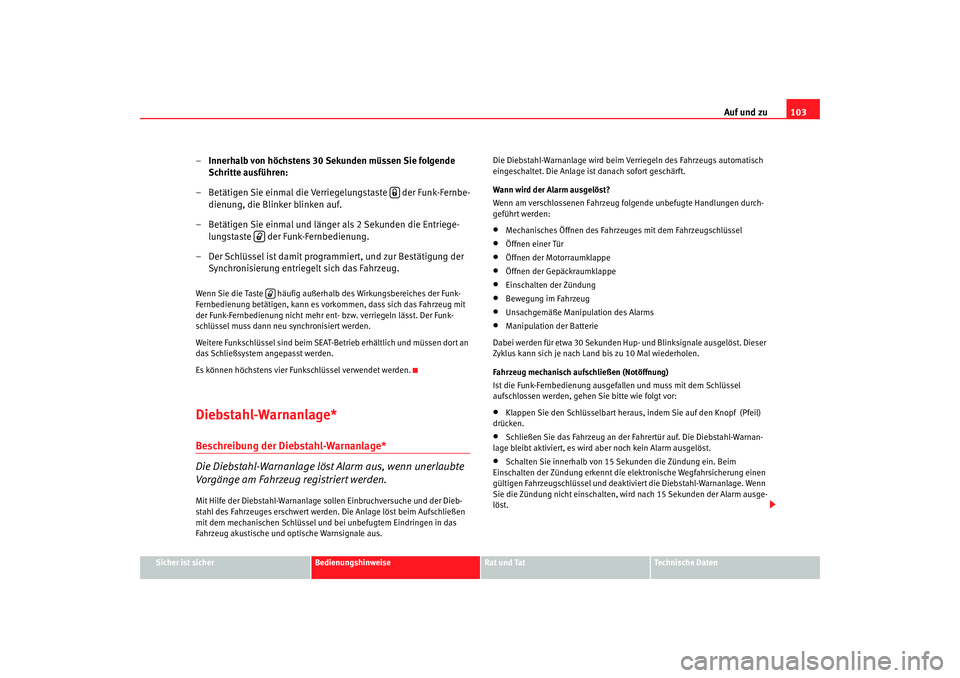

–Innerhalb von höchstens 30 Sekunden müssen Sie folgende
Schritte ausführen:
– Betätigen Sie einmal die Verriegelungstaste der Funk-Fernbe- dienung, die Blinker blinken auf.
– Betätigen Sie einmal und länger als 2 Sekunden die Entriege- lungstaste der Funk-Fernbedienung.
– Der Schlüssel ist damit programmiert, und zur Bestätigung der Synchronisierung entriegelt sich das Fahrzeug.Wenn Sie die Taste häufig außerh alb des Wirkungsbereiches der Funk-
Fernbedienung betätigen, kann es vork ommen, dass sich das Fahrzeug mit
der Funk-Fernbedienung nicht mehr ent- bzw. verriegeln lässt. Der Funk-
schlüssel muss dann neu synchronisiert werden.
Weitere Funkschlüssel sind beim SEAT-Betrieb erhältlich und müssen dort an
das Schließsystem angepasst werden.
Es können höchstens vier Funkschlüssel verwendet werden.Diebstahl-Warnanlage*Beschreibung der Diebstahl-Warnanlage*
Die Diebstahl-Warnanlage löst Alarm aus, wenn unerlaubte
Vorgänge am Fahrzeug registriert werden.Mit Hilfe der Diebstahl-Warnanlage sollen Einbruchversuche und der Dieb-
stahl des Fahrzeuges erschwert werden. Die Anlage löst beim Aufschließen
mit dem mechanischen Schlüssel und bei unbefugtem Eindringen in das
Fahrzeug akustische und optische Warnsignale aus. Die Diebstahl-Warnanlage wird beim Verriegeln des Fahrzeugs automatisch
eingeschaltet. Die Anlage ist danach sofort geschärft.
Wann wird der Alarm ausgelöst?
Wenn am verschlossenen Fahrzeug folgende unbefugte Handlungen durch-
geführt werden:
•
Mechanisches Öffnen des Fahrzeuges mit dem Fahrzeugschlüssel
•
Öffnen einer Tür
•
Öffnen der Motorraumklappe
•
Öffnen der Gepäckraumklappe
•
Einschalten der Zündung
•
Bewegung im Fahrzeug
•
Unsachgemäße Manipulation des Alarms
•
Manipulation
der Batterie
Dabei werden für etwa 30 Sekunden Hup- und Blinksignale ausgelöst. Dieser
Zyklus kann sich je nach Land bis zu 10 Mal wiederholen.
Fahrzeug mechanisch aufschließen (Notöffnung)
Ist die Funk-Fernbedienung ausgef allen und muss mit dem Schlüssel
aufschlossen werden, gehen Sie bitte wie folgt vor:
•
Klappen Sie den Schlüsselbart heraus, indem Sie auf den Knopf (Pfeil)
drücken.
•
Schließen Sie das Fahrzeug an der Fahrertür auf. Die Diebstahl-Warnan-
lage bleibt aktiviert, es wird aber noch kein Alarm ausgelöst.
•
Schalten Sie innerhalb von 15 Se kunden die Zündung ein. Beim
Einschalten der Zündung erkennt die elektronische Wegfahrsicherung einen
gültigen Fahrzeugschlüssel und deaktiviert die Diebstahl-Warnanlage. Wenn
Sie die Zündung nicht eins chalten, wird nach 15 Sekunden der Alarm ausge-
löst.


leon_aleman Seite 103 Donners tag, 29. September 2005 5:16 17

Auf und zu

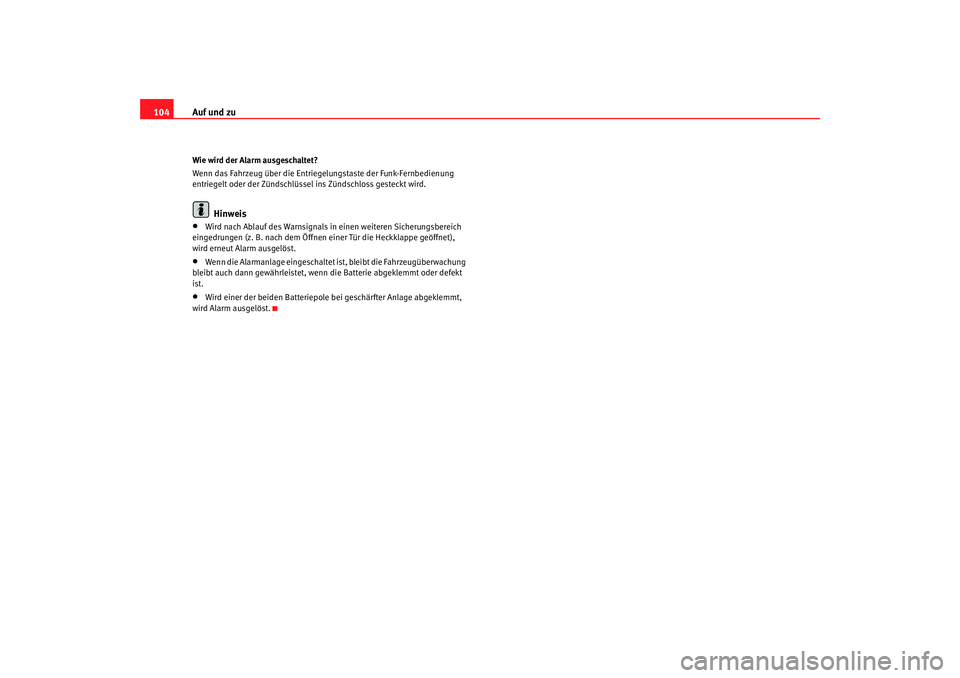

104Wie wird der Alarm ausgeschaltet?
Wenn das Fahrzeug über die Entriegelungstaste der Funk-Fernbedienung
entriegelt oder der Zündschlüssel ins Zündschloss gesteckt wird.
Hinweis
•
Wird nach Ablauf des Warnsignals in einen weiteren Sicherungsbereich
eingedrungen (z. B. nach dem Öffnen einer Tür die Heckklappe geöffnet),
wird erneut Alarm ausgelöst.
•
Wenn die Alarmanlage eingeschaltet ist, bleibt die Fahrzeugüberwachung
bleibt auch dann gewährleistet, wenn die Batterie abgeklemmt oder defekt
ist.
•
Wird einer der beiden Batteriepole bei geschärf ter Anlage abgeklemmt,
wird Alarm ausgelöst.
leon_aleman Seite 104 Donners tag, 29. September 2005 5:16 17

Auf und zu105
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
leon_aleman Seite 105 Donners tag, 29. September 2005 5:16 17

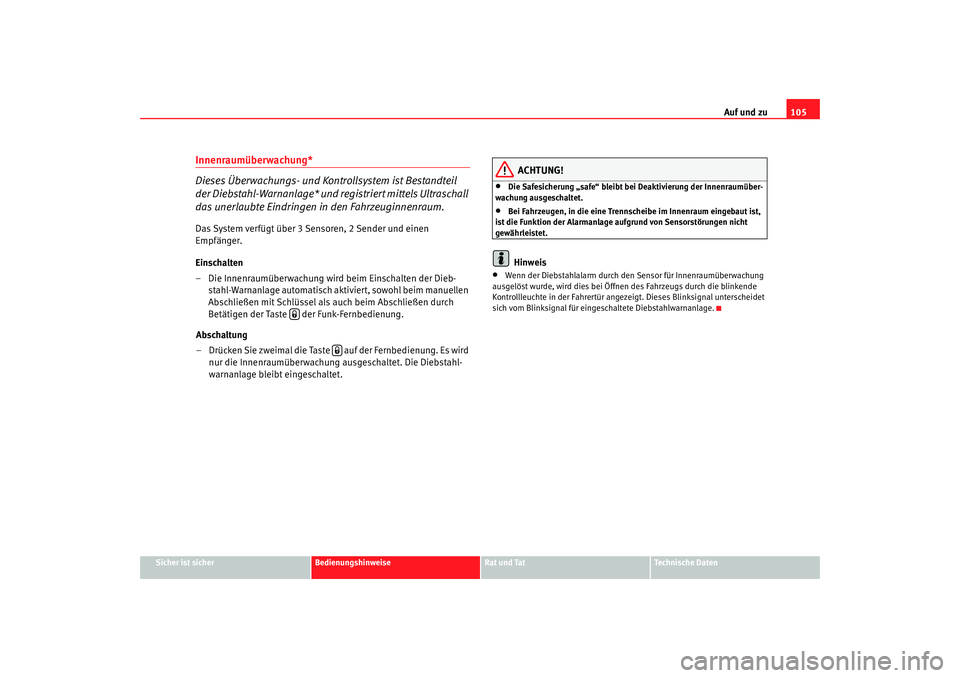

Innenraumüberwachung*
Dieses Überwachungs- und Kontrollsystem ist Bestandteil
der Diebstahl-Warnanlage* und registriert mittels Ultraschall
das unerlaubte Eindringen in den Fahrzeuginnenraum.Das System verfügt über 3 Sensoren, 2 Sender und einen
Empfänger.
Einschalten
– Die Innenraumüberwachung wird beim Einschalten der Dieb-
stahl-Warnanlage automatisch aktiviert, sowohl beim manuellen
Abschließen mit Schlüssel als auch beim Abschließen durch
Betätigen der Taste der Funk-Fernbedienung.

Abschaltung
– Drücken Sie zweimal die Taste auf der Fernbedienung. Es wird nur die Innenraumüberwachung ausgeschaltet. Die Diebstahl-
warnanlage bleibt eingeschaltet.
ACHTUNG!
•
Die Safesicherung „safe“ bleibt bei Deaktivierung der Innenraumüber-
wachung ausgeschaltet.
•
Bei Fahrzeugen, in die eine Trennscheibe im Innenraum eingebaut ist,
ist die Funktion der Alarmanlage aufgrund von Sensorstörungen nicht
gewährleistet.Hinweis
•
Wenn der Diebstahlalarm durch den Sensor für Innenraumüberwachung
ausgelöst wurde, wird dies bei Öffnen des Fahrzeugs durch die blinkende
Kontrollleuchte in der Fahrertür angezeigt. Dieses Blinksignal unterscheidet
sich vom Blinksignal für eingeschaltete Diebstahlwarnanlage.


Auf und zu

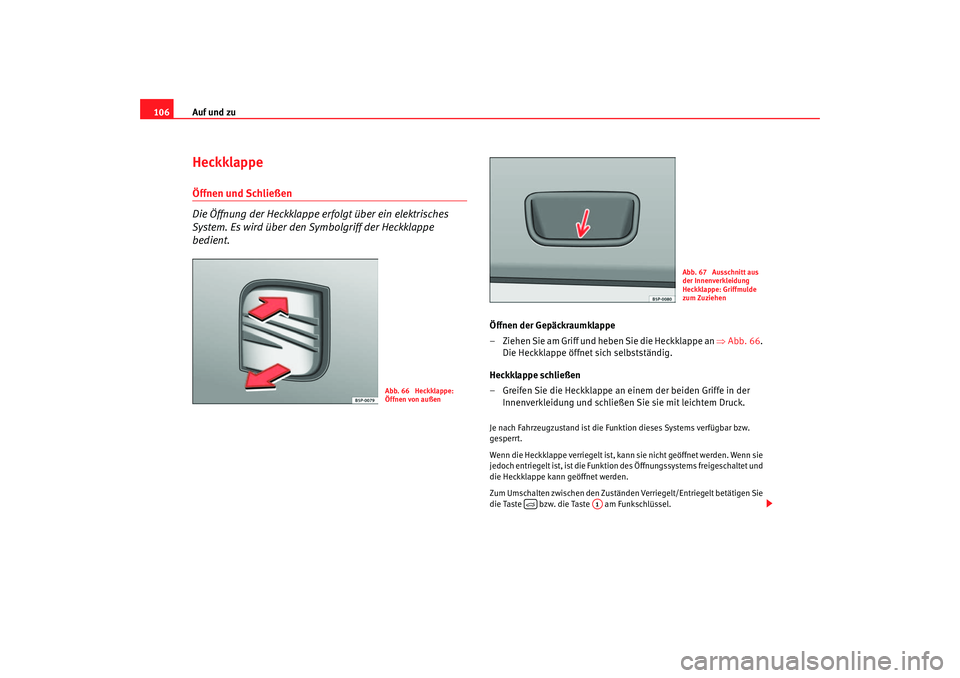

106Heckklappe Öffnen und Schließen
Die Öffnung der Heckklappe erfolgt über ein elektrisches
System. Es wird über den Symbolgriff der Heckklappe
bedient.
Öffnen der Gepäckraumklappe
– Ziehen Sie am Griff und heben Sie die Heckklappe an ⇒Abb. 66 .
Die Heckklappe öffnet sich selbstständig.
Heckklappe schließen
– Greifen Sie die Heckklappe an einem der beiden Griffe in der Innenverkleidung und schließen Sie sie mit leichtem Druck.Je nach Fahrzeugzustand ist die Funktion dieses Systems verfügbar bzw.
gesperrt.
Wenn die Heckklappe verriegelt ist, kann sie nicht geöffnet werden. Wenn sie
jedoch entriegelt ist, ist die Funktion des Öffnungssystems freigeschaltet und
die Heckklappe kann geöffnet werden.
Zum Umschalten zwischen den Zustände n Verriegelt/Entriegelt betätigen Sie
die Taste bzw. die Taste am Funkschlüssel.
Abb. 66 Heckklappe:
Öffnen von außen
Abb. 67 Ausschnitt aus
der Innenverkleidung
Heckklappe: Griffmulde
zum Zuziehen

A1
leon_aleman Seite 106 Donners tag, 29. September 2005 5:16 17

Auf und zu107
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

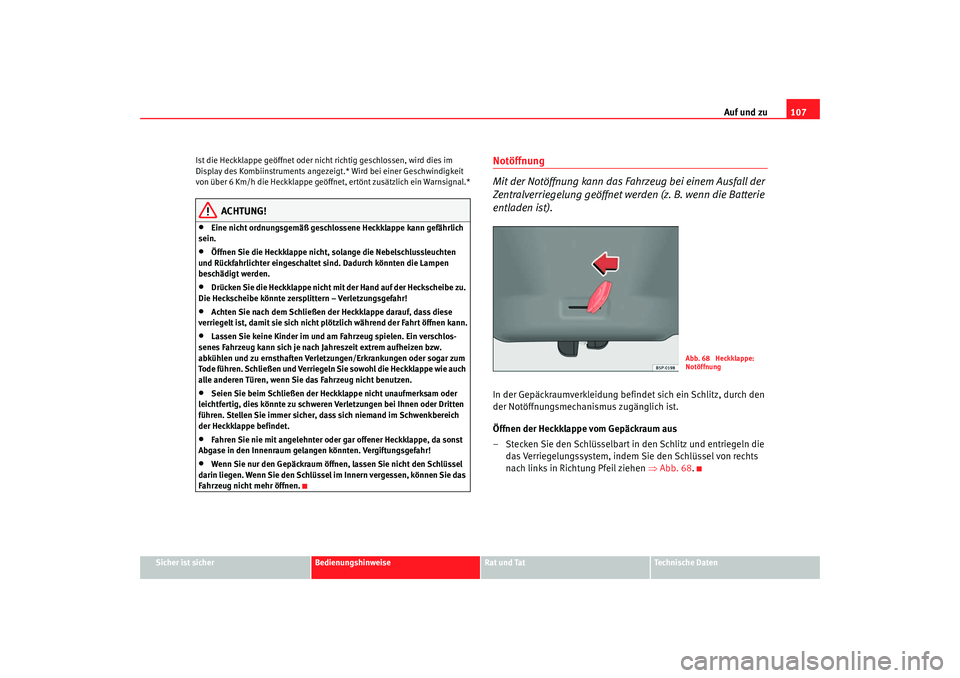

Ist die Heckklappe geöffnet oder nicht richtig geschlossen, wird dies im
Display des Kombiinstruments angezeig
t.* Wird bei einer Geschwindigkeit
von über 6 Km/h die Heckklappe geöffnet, ertönt zusätzlich ein Warnsignal.*
ACHTUNG!
•
Eine nicht ordnungsgemäß geschlossene Heckklappe kann gefährlich
sein.
•
Öffnen Sie die Heckklappe nicht, solange die Nebelschlussleuchten
und Rückfahrlichter eingeschaltet sind. Dadurch könnten die Lampen
beschädigt werden.
•
Drücken Sie die Heckklappe nicht mi t der Hand auf der Heckscheibe zu.
Die Heckscheibe könnte zersplittern – Verletzungsgefahr!
•
Achten Sie nach dem Schließen der Heckklappe darauf, dass diese
verriegelt ist, damit sie sich nicht plötzlich während der Fahrt öffnen kann.
•
Lassen Sie keine Kinder im und am Fahrzeug spielen. Ein verschlos-
senes Fahrzeug kann sich je nach Jahreszeit extrem aufheizen bzw.
abkühlen und zu ernsthaften Verletzungen/Erkrankungen oder sogar zum
Tode führen. Schließen und Verriegeln Sie sowohl die Heckklappe wie auch
alle anderen Türen, wenn Sie das Fahrzeug nicht benutzen.
•
Seien Sie beim Schließen der Heckklappe nicht unaufmerksam oder
leichtfertig, dies könnte zu schweren Verletzungen bei Ihnen oder Dritten
führen. Stellen Sie immer sicher, dass sich niemand im Schwenkbereich
der Heckklappe befindet.
•
Fahren Sie nie mit angelehnter oder gar offener Heckklappe, da sonst
Abgase in den Innenraum gelangen könnten. Vergiftungsgefahr!
•
Wenn Sie nur den Gepäckraum öffnen, lassen Sie nicht den Schlüssel
darin liegen. Wenn Sie den Schlüssel im Innern vergessen, können Sie das
Fahrzeug nicht mehr öffnen.
Notöffnung
Mit der Notöffnung kann das Fahrzeug bei einem Ausfall der
Zentralverriegelung geöffnet werden (z. B. wenn die Batterie
entladen ist).In der Gepäckraumverkleidung befindet sich ein Schlitz, durch den
der Notöffnungsmechanismus zugänglich ist.
Öffnen der Heckklappe vom Gepäckraum aus
– Stecken Sie den Schlüsselbart in den Schlitz und entriegeln die das Verriegelungssystem, indem Sie den Schlüssel von rechts
nach links in Richtung Pfeil ziehen ⇒Abb. 68 .
Abb. 68 Heckklappe:
Notöffnung
leon_aleman Seite 107 Donners tag, 29. September 2005 5:16 17

Auf und zu

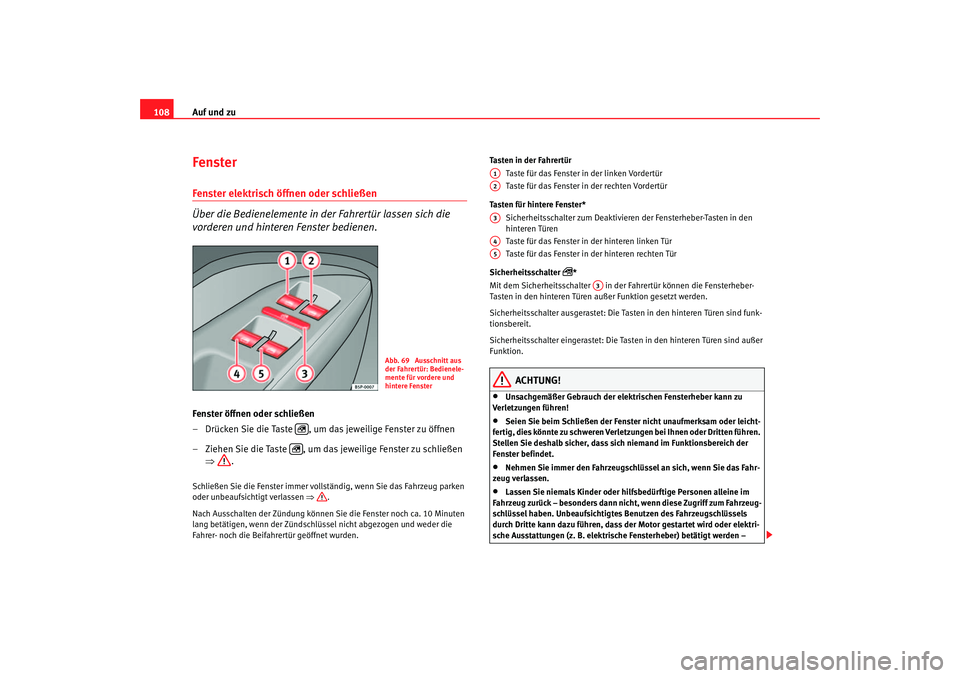

108Fenster Fenster elektrisch öffnen oder schließen
Über die Bedienelemente in der Fahrertür lassen sich die
vorderen und hinteren Fenster bedienen.Fenster öffnen oder schließen
– Drücken Sie die Taste , um das jeweilige Fenster zu öffnen
– Ziehen Sie die Taste , um das jeweilige Fenster zu schließen
⇒ .Schließen Sie die Fenster immer vollständig, wenn Sie das Fahrzeug parken
oder unbeaufsichtigt verlassen ⇒.
Nach Ausschalten der Zündung können Sie die Fenster noch ca. 10 Minuten
lang betätigen, wenn der Zündschl üssel nicht abgezogen und weder die
Fahrer- noch die Beifahrertür geöffnet wurden. Tasten in der Fahrertür
Taste für das Fenster in der linken Vordertür
Taste für das Fenster in der rechten Vordertür
Tasten für hintere Fenster* Sicherheitsschalter zum Deaktivieren der Fensterheber-Tasten in den
hinteren Türen
Taste für das Fenster in der hinteren linken Tür
Taste für das Fenster in der hinteren rechten Tür
Sicherheitsschalter
*
Mit dem Sicherheitsschalter in der Fahrertür können die Fensterheber-
Tasten in den hinteren Türen außer Funktion gesetzt werden.
Sicherheitsschalter ausgerastet: Die Tasten in den hinteren Türen sind funk-
tionsbereit.
Sicherheitsschalter eingerastet: Die Tast en in den hinteren Türen sind außer
Funktion.
ACHTUNG!
•
Unsachgemäßer Gebrauch der elektrischen Fensterheber kann zu
Verletzungen führen!
•
Seien Sie beim Schließen der Fenster nicht unaufmerksam oder leicht-
fertig, dies könnte zu schweren Verletzungen bei Ihnen oder Dritten führen.
Stellen Sie deshalb sicher, dass sich niemand im Funktionsbereich der
Fenster befindet.
•
Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahr-
zeug verlassen.
•
Lassen Sie niemals Kinder oder hilfsbedürftige Personen alleine im
Fahrzeug zurück – besonders dann nicht, wenn diese Zugriff zum Fahrzeug-
schlüssel haben. Unbeaufsichtigtes Benutzen des Fahrzeugschlüssels
durch Dritte kann dazu führen, dass der Motor gestartet wird oder elektri-
sche Ausstattungen (z. B. elektrische Fensterheber) betätigt werden –
Abb. 69 Ausschnitt aus
der Fahrertür: Bedienele-
mente für vordere und
hintere Fenster

A1A2A3A4A5
A3
leon_aleman Seite 108 Donners tag, 29. September 2005 5:16 17

Auf und zu109
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Unfallgefahr! Die Fahrzeugtüren können mit dem Funkschlüssel verriegelt
werden, so dass in einer Notsituation die Hilfe erschwert wird.
•
Die Fensterheber sind erst dann außer Funktion, wenn der Zünd-
schlüssel abgezogen und eine der vorderen Türen geöffnet wird.
•
Setzen Sie – wenn notwendig – die hinteren Fensterheber mit dem
Sicherheitsschalter außer Funktion. Stellen Sie sicher, dass diese tatsäch-
lich abgeschaltet sind.Hinweis
Wird der Schließvorgang eines Fensters durch Schwergängigkeit oder durch
ein Hindernis beeinträchtigt, öffnet sich das Fenster sofort wieder
⇒ Seite 109. Überprüfen Sie in diesem Fall, warum das Fenster nicht
geschlossen werden konnte, bevor Sie erneut versuchen, es zu schließen.Hoch- und Tieflaufautomatik
Die Hoch- und Tieflaufautomatik erspart das Halten der Taste.Hochlaufautomatik (nur vordere Fenster)
– Ziehen Sie die Taste für das Fenster kurzzeitig bis zur zweiten Stufe nach oben. Das Fenster schließt vollständig.
Tieflaufautomatik
– Drücken Sie die Taste für das Fenster kurzzeitig bis zur zweiten Stufe nach unten. Das Fenster öffnet sich vollständig. Wiederherstellung der Funktion Hochlaufautomatik bei den
vorderen Fenstern und Tieflaufautomatik bei allen Fenstern
– Schließen Sie alle Fenster.
– Stecken Sie den Fahrzeugschlüssel in das Türschloss und halten
Sie den Schlüssel mindestens eine Sekunde lang in Schließstel-
lung. Die Hoch- und Tieflaufautomatik ist nun wieder betriebsbe-
reit.
Die Tasten ⇒Seite 108, Abb. 69 und haben zwei Stufen zum Öffnen
und zwei zum Schließen des Fensters. Dadurch ist es einfacher, die Öffnungs-
und Schließvorgänge zu kontrollieren.
Die Hochlaufautomatik funktioniert na ch dem Ausschalten der Zündung nicht
mehr, auch nicht, wenn der Zündschlüssel noch steckt.
Wurde die Fahrzeugbatterie ab- und wieder angeklemmt, oder die Batterie
hat sich entladen, ist die Hoch- und Tieflaufautomatik außer Funktion und
muss wiederhergestellt werden.
Wenn eine Funktionsstörung vorliegt, fu nktionieren die Hoch- und Tieflaufau-
tomatik sowie die Kraftbegrenzung nicht richtig. Suchen Sie dann einen Fach-
betrieb auf.Kraftbegrenzung der Fenster
Die Fenster sind mit einer Kraftbegrenzung ausgestattet. Dies
vermindert die Gefahr von Quetschgefahr, wenn ein Fenster
schließt.•
Wird ein Fenster im automatischen Hochlauf durch Schwergängigkeit
oder durch ein Hindernis am Schließvorgang gehindert, stoppt das Fenster
an dieser Stelle und öffnet sich sofort wieder ⇒.
ACHTUNG! Fortsetzung
A1
A2
leon_aleman Seite 109 Donners tag, 29. September 2005 5:16 17

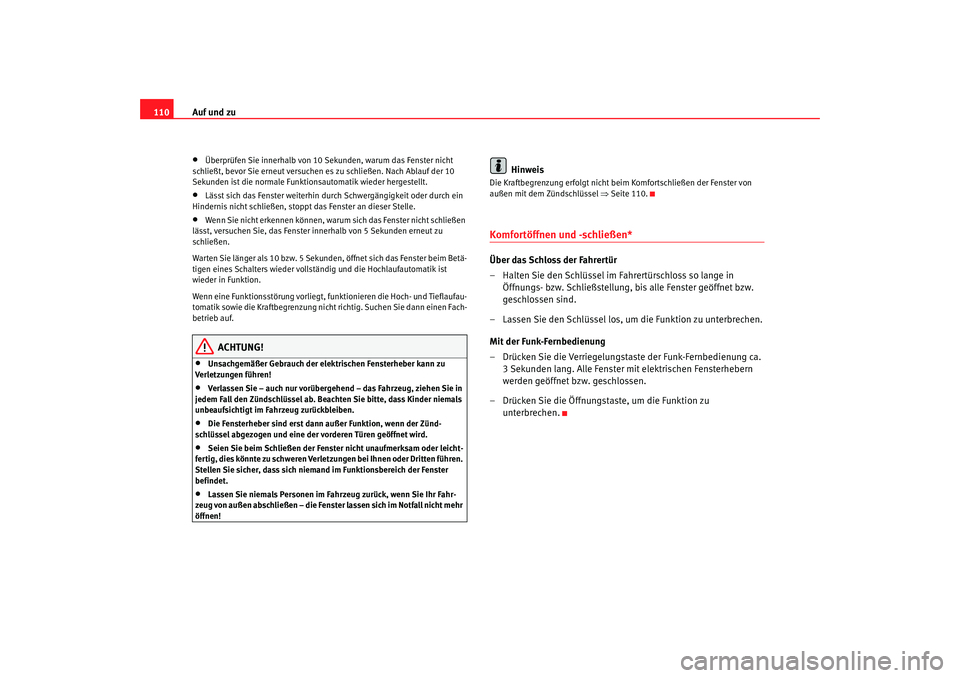

Auf und zu
110•
Überprüfen Sie innerhalb von 10 Sekunden, warum das Fenster nicht
schließt, bevor Sie erneut versuchen es zu schließen. Nach Ablauf der 10
Sekunden ist die normale Funktionsautomatik wieder hergestellt.
•
Lässt sich das Fenster weiterhin durch Schwergängigkeit oder durch ein
Hindernis nicht schließen, stoppt das Fenster an dieser Stelle.
•
Wenn Sie nicht erkennen können, warum sich das Fenster nicht schließen
lässt, versuchen Sie, das Fenster i nnerhalb von 5 Sekunden erneut zu
schließen.
Warten Sie länger als 10 bzw. 5 Sekunden, öffnet sich das Fenster beim Betä-
tigen eines Schalters wieder vollständig und die Hochlaufautomatik ist
wieder in Funktion.
Wenn eine Funktionsstörung vorliegt, fu nktionieren die Hoch- und Tieflaufau-
tomatik sowie die Kraftbegrenzung nich t richtig. Suchen Sie dann einen Fach-
betrieb auf.
ACHTUNG!
•
Unsachgemäßer Gebrauch der elektrischen Fensterheber kann zu
Verletzungen führen!
•
Verlassen Sie – auch nur vorübergehend – das Fahrzeug, ziehen Sie in
jedem Fall den Zündschlüssel ab. Beachten Sie bitte, dass Kinder niemals
unbeaufsichtigt im Fahrzeug zurückbleiben.
•
Die Fensterheber sind erst dann außer Funktion, wenn der Zünd-
schlüssel abgezogen und eine der vorderen Türen geöffnet wird.
•
Seien Sie beim Schließen der Fenster nicht unaufmerksam oder leicht-
fertig, dies könnte zu schweren Verletzungen bei Ihnen oder Dritten führen.
Stellen Sie sicher, dass sich niemand im Funktionsbereich der Fenster
befindet.
•
Lassen Sie niemals Personen im Fahrzeug zurück, wenn Sie Ihr Fahr-
zeug von außen abschließen – die Fenster lassen sich im Notfall nicht mehr
öffnen!
Hinweis
Die Kraftbegrenzung erfolgt nicht beim Komfortschließen der Fenster von
außen mit dem Zündschlüssel ⇒Seite 110.Komfortöffnen und -schließen* Über das Schloss der Fahrertür
– Halten Sie den Schlüssel im Fahrertürschloss so lange in
Öffnungs- bzw. Schließstellung, bis alle Fenster geöffnet bzw.
geschlossen sind.
– Lassen Sie den Schlüssel los, um die Funktion zu unterbrechen.
Mit der Funk-Fernbedienung
– Drücken Sie die Verriegelungstaste der Funk-Fernbedienung ca. 3 Sekunden lang. Alle Fenster mit elektrischen Fensterhebern
werden geöffnet bzw. geschlossen.
– Drücken Sie die Öffnungstaste, um die Funktion zu unterbrechen.
leon_aleman Seite 110 Donners tag, 29. September 2005 5:16 17
