2005 Seat Leon 5D Betriebsanleitung (in German)

Selbsthilfe247
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

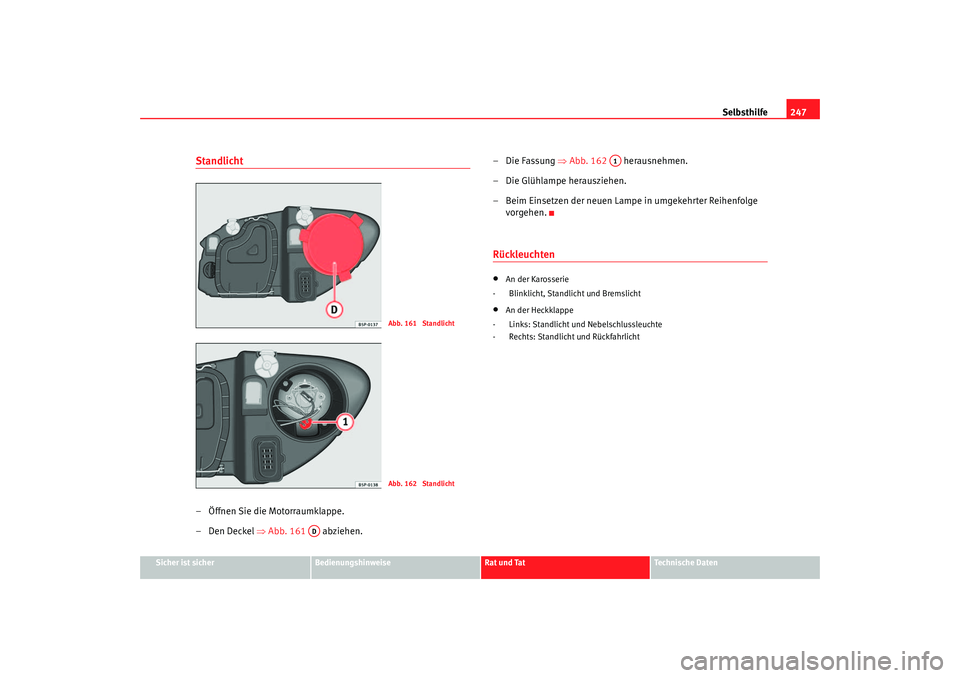

Standlicht– Öffnen Sie die Motorraumklappe.
–Den Deckel ⇒Abb. 161 abziehen. – Die Fassung
⇒Abb. 162 herausnehmen.
– Die Glühlampe herausziehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Rückleuchten•
An der Karosserie
- Blinklicht, Standlicht und Bremslicht
•
An der Heckklappe
- Links: Standlicht und Nebelschlussleuchte
- Rechts: Standlicht und Rückfahrlicht
Abb. 161 StandlichtAbb. 162 Standlicht
AD
A1
leon_aleman Seite 247 Donners tag, 29. September 2005 5:16 17

Selbsthilfe

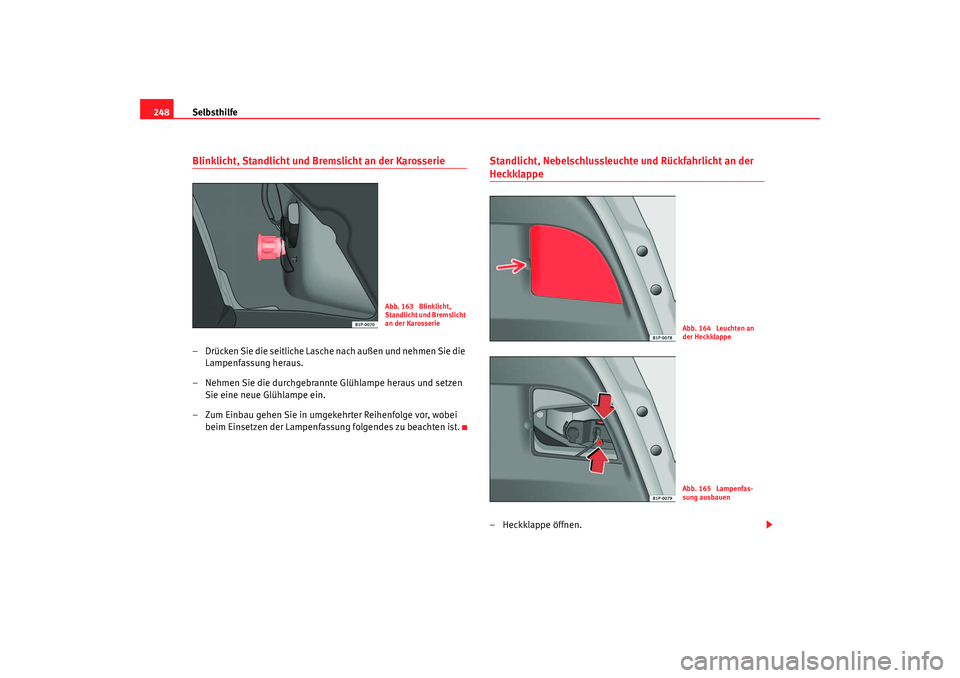

248Blinklicht, Standlicht und Bremslicht an der Karosserie– Drücken Sie die seitliche Lasche nach außen und nehmen Sie die
Lampenfassung heraus.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen der Lampenfassung folgendes zu beachten ist.
Standlicht, Nebelschlussleuchte und Rückfahrlicht an der Heckklappe– Heckklappe öffnen.
Abb. 163 Blinklicht,
Standlicht und Bremslicht
an der Karosserie
Abb. 164 Leuchten an
der HeckklappeAbb. 165 Lampenfas-
sung ausbauen
leon_aleman Seite 248 Donners tag, 29. September 2005 5:16 17

Selbsthilfe249
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Den Deckel abziehen. Siehe Pfeil ⇒Seite 248, Abb. 164 .
– Die Lampenfassung durch Eindrücken der Haltelaschen heraus- ziehen ⇒ Seit e
248, Abb. 165.
– Ersetzen Sie die defekte Glühlampe, indem Sie sie nach links herausdrehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Seitliche Blinker– Drücken Sie auf eine Seite des Blinkers, um ihn heraus zu nehmen.
– Nehmen Sie die Lampenfassung des Blinkers heraus. – Nehmen Sie die defekte Glühlampe heraus und ersetzen Sie sie
durch eine neue.
– Rasten Sie die Lampenfassung in der Blinkerführung ein.
– Setzen Sie den Blinker zuerst in der Aufnahme der Karosserie ein, wobei die Halterungen richtig einrasten
müssen ⇒Abb. 166 , Pfeil .
– Setzen Sie den Blinker in Richtung Pfeil ⇒Abb. 166
Abb. 166 Seitlicher
Blinker
A1
A2
leon_aleman Seite 249 Donners tag, 29. September 2005 5:16 17

Selbsthilfe

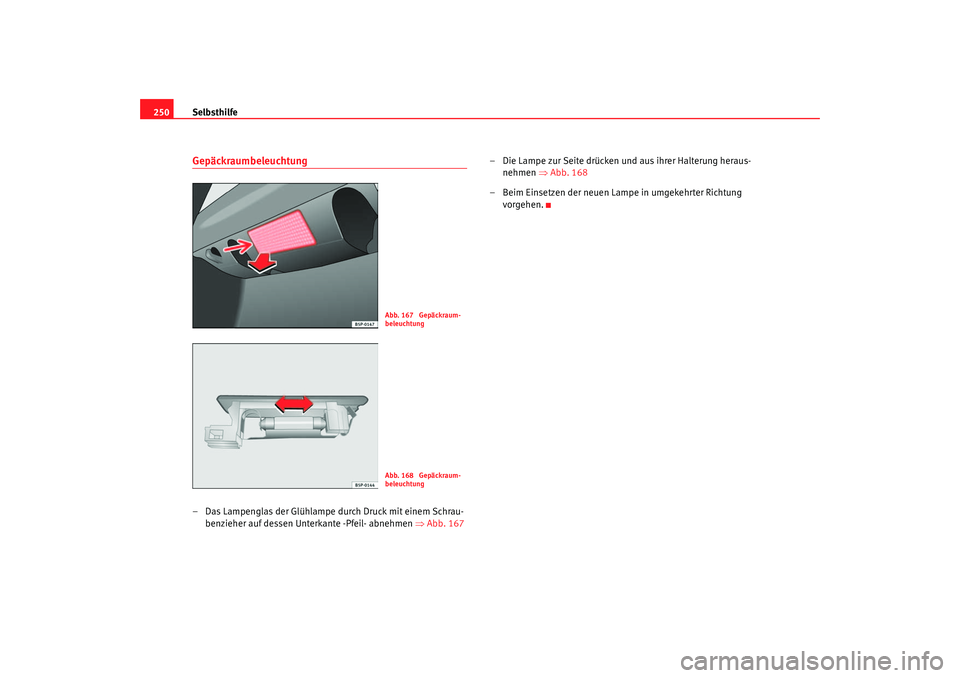

250Gepäckraumbeleuchtung– Das Lampenglas der Glühlampe durch Druck mit einem Schrau-
benzieher auf dessen Unterkante -Pfeil- ab nehmen ⇒ Abb. 167 – Die Lampe zur Seite drücken und aus ihrer Halterung heraus-
nehmen ⇒ Abb. 16
8
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abb. 167 Gepäckraum-
beleuchtungAbb. 168 Gepäckraum-
beleuchtung
leon_aleman Seite 250 Donners tag, 29. September 2005 5:16 17

Selbsthilfe251
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

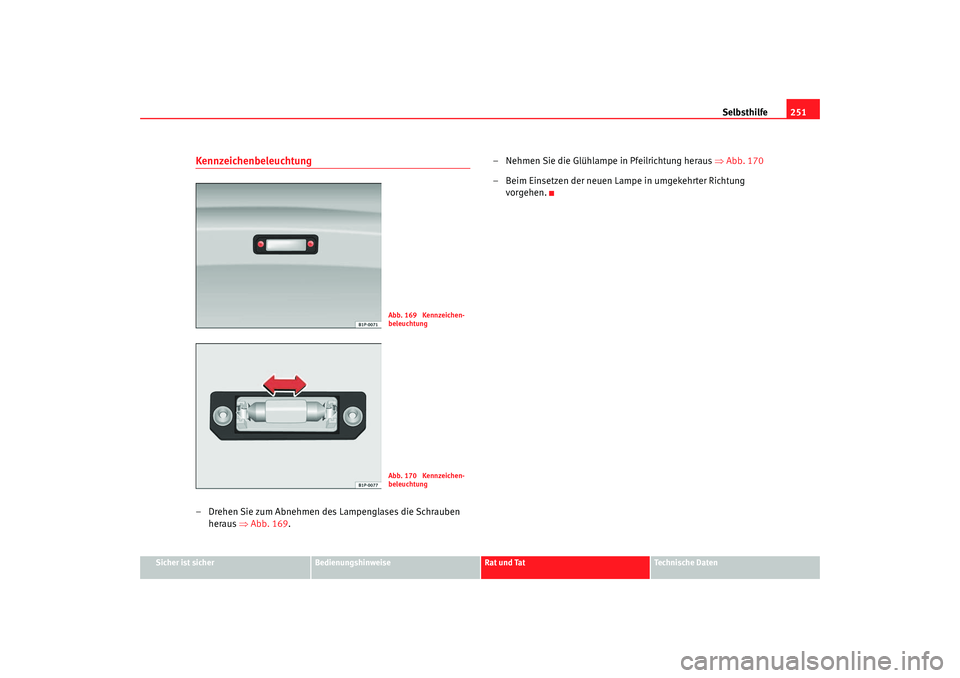

Kennzeichenbeleuchtung– Drehen Sie zum Abnehmen des Lampenglases die Schrauben
heraus ⇒Abb. 169 . –
Nehmen Sie die Glühlampe in Pfeilrichtung he r
aus ⇒ Abb.
170
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abb. 169 Kennzeichen-
beleuchtungAbb. 170 Kennzeichen-
beleuchtung
leon_aleman Seite 251 Donners tag, 29. September 2005 5:16 17

Selbsthilfe

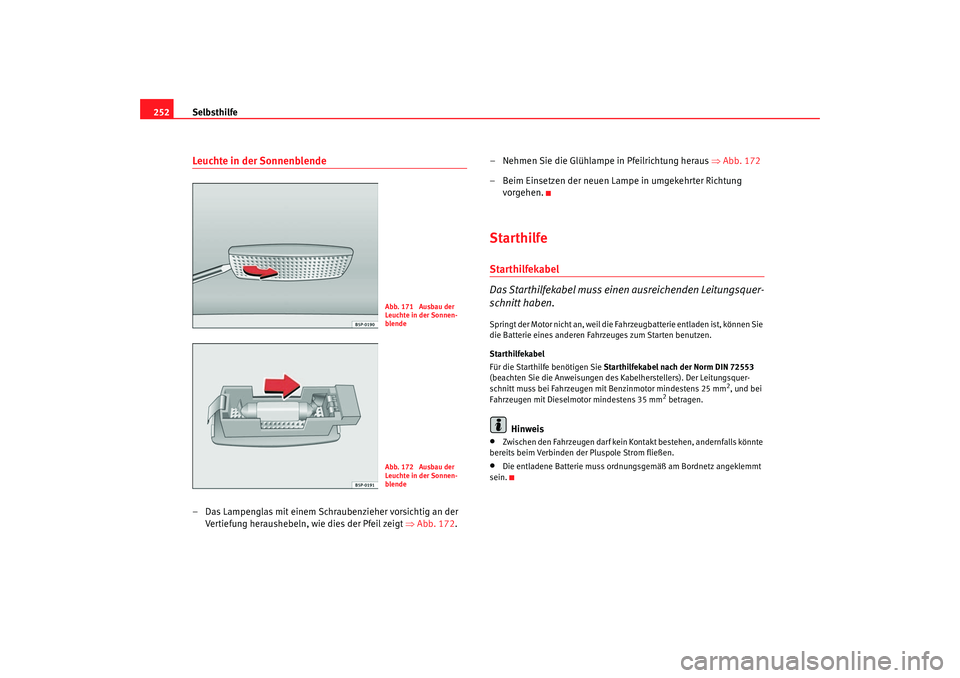

252Leuchte in der Sonnenblende– Das Lampenglas mit einem Schr aubenzieher vorsichtig an der
Ve rtiefung heraushebeln, wie dies der Pfeil zeigt ⇒ Abb. 17 2. –

Nehmen Sie die Glühlampe in Pfeilrichtung heraus ⇒ Abb. 172
–

Beim Einsetzen der neuen Lampe in umgekehrter Richtung
vorgehen.
StarthilfeStarthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsquer-
schnitt haben.Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können Sie
die Batterie eines anderen Fahr zeuges zum Starten benutzen.
Starthilfekabel
Für die Starthilfe benötigen Sie Starthilfekabel nach der Norm DIN 72553
(beachten Sie die Anweisungen des Ka belherstellers). Der Leitungsquer-
schnitt muss bei Fahrzeugen mi t Benzinmotor mindestens 25 mm
2, und bei
Fahrzeugen mit Dieselmotor mindestens 35 mm
2 betragen.
Hinweis
•
Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könnte
bereits beim Verbinden der Pluspole Strom fließen.
•
Die entladene Batterie muss ordnun gsgemäß am Bordnetz angeklemmt
sein.
Abb. 171 Ausbau der
Leuchte in der Sonnen-
blendeAbb. 172 Ausbau der
Leuchte in der Sonnen-
blende
leon_aleman Seite 252 Donners tag, 29. September 2005 5:16 17

Selbsthilfe253
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

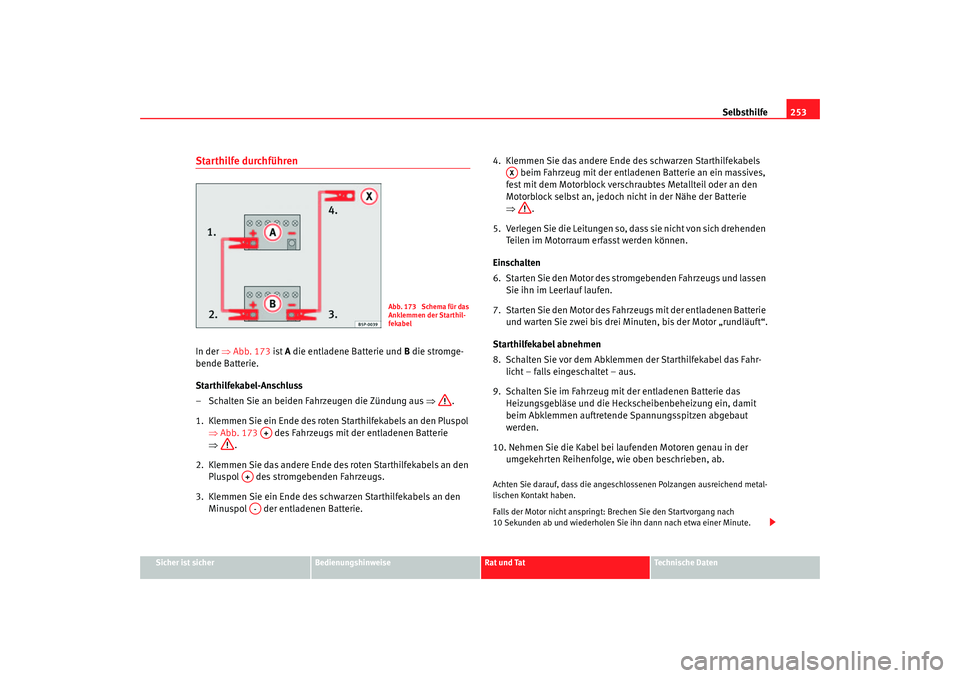

Starthilfe durchführenIn der ⇒Abb. 173 ist A die entladene Batterie und B die stromge-
bende Batterie.
Starthilfekabel-Anschluss
– Schalten Sie an beiden Fahrzeugen die Zündung aus ⇒.
1. Klemmen Sie ein Ende des roten Starthilfekabels an den Pluspol ⇒Abb. 173 des Fahrzeugs mit der entladenen Batterie
⇒ .
2. Klemmen Sie das andere Ende des roten Starthilfekabels an den Pluspol des stromgebenden Fahrzeugs.
3. Klemmen Sie ein Ende des schwarzen Starthilfekabels an den Minuspol der entladenen Batterie. 4. Klemmen Sie das andere Ende des schwarzen Starthilfekabels
beim Fahrzeug mit der entladenen Batterie an ein massives,
fest mit dem Motorblock verschraubtes Metallteil oder an den
Motorblock selbst an, jedoch nicht in der Nähe der Batterie
⇒ .
5. Verlegen Sie die Leitungen so, dass sie nicht von sich drehenden Teilen im Motorraum erfasst werden können.
Einschalten
6. Starten Sie den Motor des stromgebenden Fahrzeugs und lassen Sie ihn im Leerlauf laufen.
7. Starten Sie den Motor des Fahrzeugs mit der entladenen Batterie und warten Sie zwei bis drei Minuten, bis der Motor „rundläuft“.
Starthilfekabel abnehmen
8. Schalten Sie vor dem Abklemmen der Starthilfekabel das Fahr- licht – falls eingeschaltet – aus.
9. Schalten Sie im Fahrzeug mit der entladenen Batterie das Heizungsgebläse und die Heckscheibenbeheizung ein, damit
beim Abklemmen auftretende Spannungsspitzen abgebaut
werden.
10. Nehmen Sie die Kabel bei laufenden Motoren genau in der umgekehrten Reihenfolge, wie oben beschrieben, ab.
Achten Sie darauf, dass die angeschlossenen Polzangen ausreichend metal-
lischen Kontakt haben.
Falls der Motor nicht anspringt: Brechen Sie den Startvorgang nach
10 Sekunden ab und wiederholen Sie ihn dann nach etwa einer Minute.
Abb. 173 Schema für das
Anklemmen der Starthil-
fekabel
A+
A+A-
AX
leon_aleman Seite 253 Donnerstag, 29. September 2005 5:16 17

Selbsthilfe
254

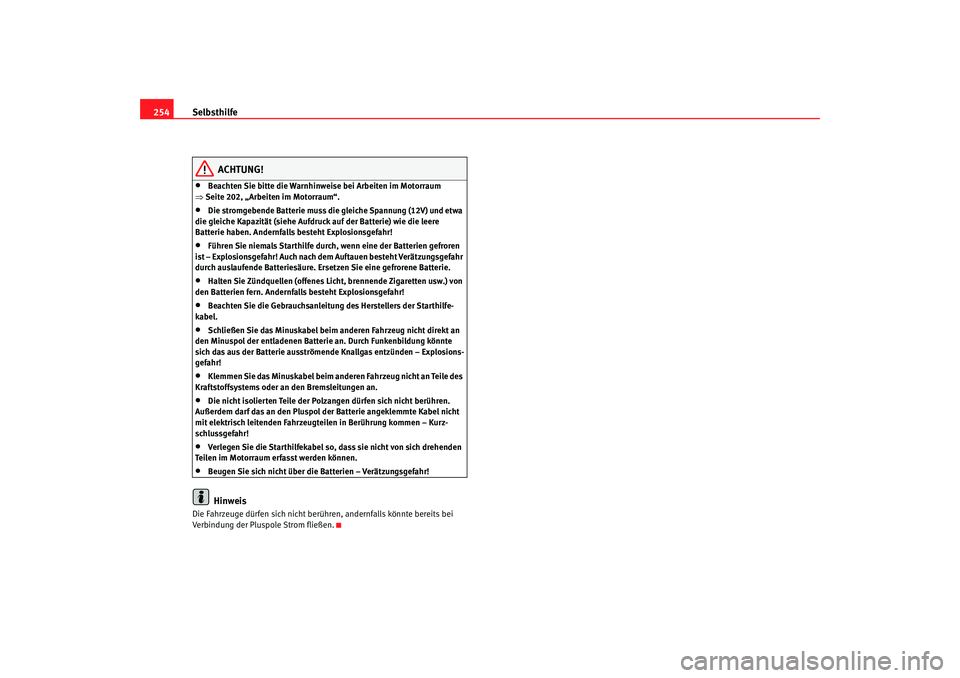

ACHTUNG!
•
Beachten Sie bitte die Warnhinweise bei Arbeiten im Motorraum
⇒ Seite 202, „Arbeiten im Motorraum“.
•
Die stromgebende Batterie muss die gleiche Spannung (12V) und etwa
die gleiche Kapazität (siehe Aufdru ck auf der Batterie) wie die leere
Batterie haben. Andernfalls besteht Explosionsgefahr!
•
Führen Sie niemals Starthilfe durch, wenn eine der Batterien gefroren
ist – Explosionsgefahr! Auch nach dem Auftauen besteht Verätzungsgefahr
durch auslaufende Batteriesäure. Ersetzen Sie eine gefrorene Batterie.
•
Halten Sie Zündquellen (offenes Licht, brennende Zigaretten usw.) von
den Batterien fern. Andernfalls besteht Explosionsgefahr!
•
Beachten Sie die Gebrauchsanleitung des Herstellers der Starthilfe-
kabel.
•
Schließen Sie das Minuskabel beim anderen Fahrzeug nicht direkt an
den Minuspol der entladenen Batterie an. Durch Funkenbildung könnte
sich das aus der Batterie ausströmende Knallgas entzünden – Explosions-
gefahr!
•
Klemmen Sie das Minuskabel beim anderen Fahrzeug nicht an Teile des
Kraftstoffsystems oder an den Bremsleitungen an.
•
Die nicht isolierten Teile der Polzangen dürfen sich nicht berühren.
Außerdem darf das an den Pluspol der Batterie angeklemmte Kabel nicht
mit elektrisch leitenden Fahrzeugteilen in Berührung kommen – Kurz-
schlussgefahr!
•
Verlegen Sie die Starthilfekabel so, dass sie nicht von sich drehenden
Teilen im Motorraum erfasst werden können.
•
Beugen Sie sich nicht über die Batterien – Verätzungsgefahr!Hinweis
Die Fahrzeuge dürfen sich nicht berühren, andernfalls könnte bereits bei
Verbindung der Pluspole Strom fließen.
