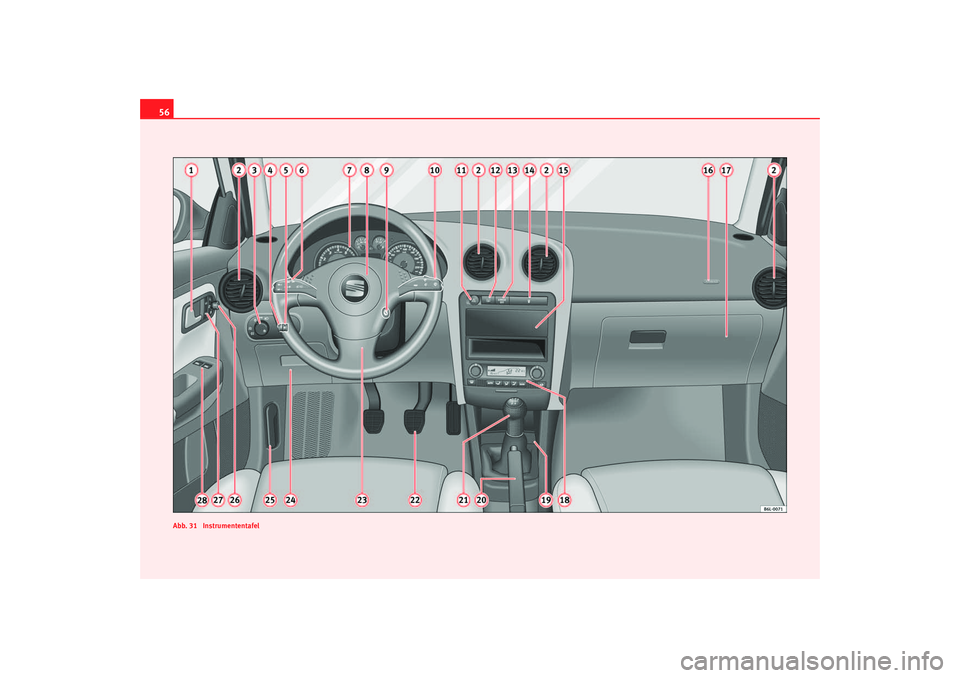

BedienungshinweiseCockpitAllgemeine ÜbersichtÜbersicht der Instrumententafel
Diese Übersicht soll helfen, si ch schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen.
Türöffnungshebel
Luftaustrittsdüse
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Helligkeitsregler für Instrumentenbe leuchtung* . . . . . . . . . . .
Leuchtweitenregulierung* . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Blinker- und Abblendlichthebel und
Geschwindigkeitsregelanlage* . . . . . . . . . . . . . . . . . . . . . . . . .
Kombiinstrument und Kontrollleuchten:
− Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . .
Hupe (funktioniert nur bei eingeschalteter Zündung) Fahrer-
Frontairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lenkrad- und Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scheibenwischer- und Scheibenwaschhebel/Heckscheibenwi-
scher* und Bedienung der Multifunktions-Anzeige* . . . . . . . .
Schalter für Warnlichtanlage . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für Heckscheibenheizung . . . . . . . . . . . . . . . . . . . . . .
Kontrollleuchte Abschaltung des Airbags* . . . . . . . . . . . . . . . . Getränkehalter* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aufnahme für Radio*/Navigationssystem*
Beifahrerairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Handschuhfach/Ablagefach . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für:
−
Heizung und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Klimaanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aschenbecher / Zigarettenanzünder / Steckdose . . . . . . . . . .
Handbremshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalthebel Automatikgetriebe*/Schaltgetriebe . . . . . . . . . .
Pedale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hebel für Einstellung der Lenksäule* . . . . . . . . . . . . . . . . . . . .
Ablagefach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hebel zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . .
Schalter zur Einstellung de r elektrisch verstellbaren
Außenspiegel* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zentralverriegelungstaster* . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für elektrische Fensterheber* . . . . . . . . . . . . . . . . . . .
Hinweis
Einige der hier aufgeführten Ausstattungen gehören zu bestimmten Modell-
ausführungen oder sind Mehrausstattungen.
A1A2A3
95
A4
96
A5
96
A6
98, 146
A7
58
66
A8
31
A9
135
A10
101, 61
A11
97
A12
97
A13
33
A14
116
A15A16
35
A17
114
A18
122
125
128
A19
117
A20
144
A21

140, 139
A22
15
A23
133
A24
115
A25
185
A26
106
A27
79
A28
89
Ibiza aleman Seite 57 Donnerstag, 6. Oktober 2005 11:03 11

Cockpit
58InstrumenteÜbersicht der Instrumente

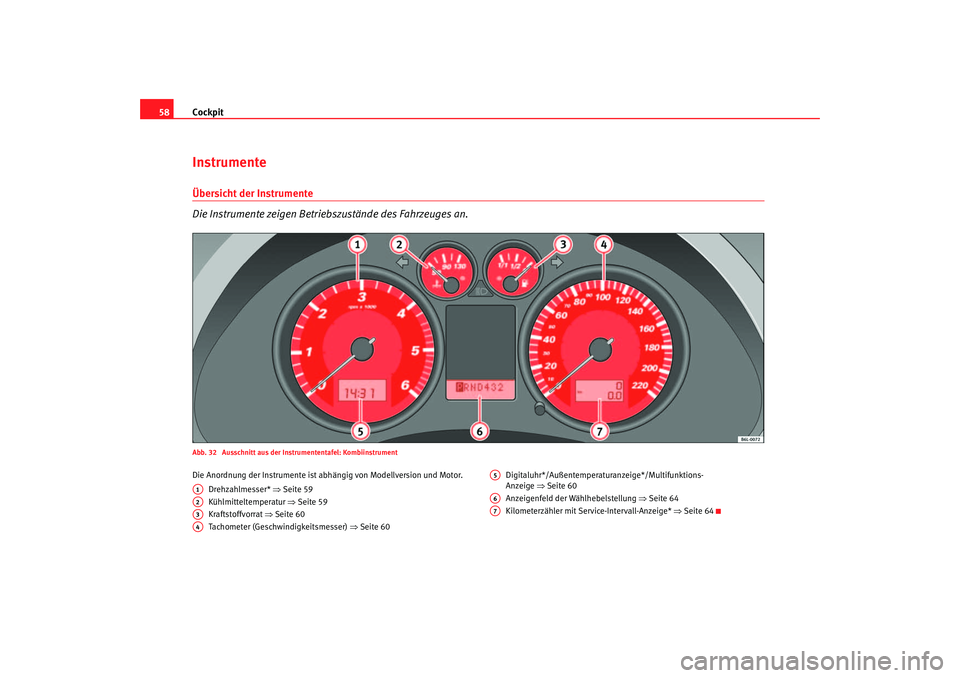

Die Instrumente zeigen Betriebszustände des Fahrzeuges an.Abb. 32 Ausschnitt aus der Instrumententafel: KombiinstrumentDie Anordnung der Instrumente ist ab hängig von Modellversion und Motor.
Drehzahlmesser* ⇒Seite 59
Kühlmitteltemperatur ⇒Seite 59
Kraftstoffvorrat ⇒Seite 60
Tachometer (Geschwindigkeitsmesser) ⇒Seite 60 Digitaluhr*/Außentemperaturanzeige*/Multifunktions-
Anzeige
⇒ Seite 6
0
Anzeigenfeld der Wählhebelstellung ⇒Seite 64
Kilometerzähler mit Service-Intervall-Anzeige* ⇒Seite 64
A1A2A3A4
A5A6A7
Ibiza aleman Seite 58 Donnerstag, 6. Oktober 2005 11:03 11

Cockpit59
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.Der Beginn des roten Bereichs ⇒Seite 58, Abb. 32 bedeutet die maxi-
male Motordrehzahl bei Betriebstemperatur. Vor Erreichen dieses Bereiches
sollte in den nächst höhe ren Gang geschaltet oder die Wählhebelstellung D
gewählt oder der Fuß vom Gaspedal genommen werden.
Vorsicht!
Der Zeiger des Drehzahlmessers darf auf gar keinen Fall in den roten Bereich
der Skala kommen – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, Kraftstoff zu sparen und Betriebsge-
räusche zu vermindern!
Motorkühlmitteltemperatur-Anzeige


Die Motorkühlmitteltemperatur-Anzeige zeigt die Temperatur
des Kühlmittels an.
Zeiger im Kaltbereich
Hohe Motordrehzahlen und star ke Motorbelastung vermeiden ⇒Abb. 33.
Zeiger im Normalbereich
Der Zeiger soll sich bei normaler Fahrweise im mittleren Skalenbereich
einpendeln. Bei starker Motorbelastung – vor allem bei hohen Außentempe-
raturen – kann der Zeiger auch weit nach oben wandern. Dies hat keine
besondere Bedeutung, solange die Warnleuchte am Kombiinstrument
nicht aufleuchtet.
Zeiger im Warnbereich
Wenn sich der Zeiger im Warnbereich befindet, leuchtet die Warnleuchte*
⇒ Seite 66, Abb. 40 auf und es ertönt ein Warnton. Das Fahrzeug
anhalten und den Motor abstellen. Prüfen Sie den Kühlmittelstand
⇒ Seite 191 ⇒.
A4
Abb. 33 Motorkühlmit-
teltemperatur
AAAB
AC
AC
A2
Ibiza aleman Seite 59 Donnerstag, 6. Oktober 2005 11:03 11

Cockpit
60Auch wenn der Kühlmittelstand in Ordnung sein sollte fahren Sie bitte nicht
weiter . Nehmen Sie die Hilfe eines Fachmanns in Anspruch.
ACHTUNG!
Beachten Sie vor allen Arbeiten im Motorraum Sie die Sicherheitshinweise
⇒ Seite 183.
Vorsicht!
Anbauteile vor dem Kühllufteinlass vers chlechtern die Kühlwirkung des Kühl-
mittels. Bei hohen Außen temperaturen und starker Motorbelastung besteht
dann die Gefahr einer Motorüberhitzung!Kraftstoffvorrats-Anzeige
 und Reservekontrollleuchte
Ausschnitt aus Kombiinstrument: Kraftstoffvorrats-Anzeige Der Kraftstoffbehälter fasst etwa 45 Liter.
Sobald der Zeiger die rote Markierung des Reservebereichs erreicht
⇒
Abb. 34, leuchtet das Warnsymbol auf. Gleichzeitig ertönt ein Warnsignal,
um Sie daran zu erinnern, dass Sie tanken müssen . In diesem Moment
verfügen Sie noch über 7 Liter Kraftstoff.
Tachometer (Geschwindigkeitsmesser) Der Geschwindigkeitsmesser ist mit einem digitalen Kilometerzähler, einem
Kurzstreckenzähler und einer Service-Intervall-Anzeige ausgestattet.
Solange das Fahrzeug eingefahren wird, sind die Anweisungen unter
⇒ Seite 155 zu beachten.Display im KombiinstrumentDigitaluhr* –Drehen Sie den Einstellknopf ⇒Seite 58, Abb. 32 bis zum
Anschlag nach links, die Stunden werden eingestellt. Wenn Sie
den Einstellknopf nur kurz nach links drehen, wird jeweils um
eine Stunde weitergestellt.
– Drehen Sie den Einstellknopf bis zum Anschlag nach rechts, die Minuten werden eingestellt. Wenn Sie den Einstellknopf nur kurz
nach rechts drehen, wird jeweils um eine Minute weitergestellt.
Abb. 34 Kraftstoffvor-
rats-Anzeige
A5
Ibiza aleman Seite 60 Donnerstag, 6. Oktober 2005 11:03 11

Cockpit61
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Außentemperaturanzeige*
Die Außentemperatur wird bei eingeschalteter Zündung
angezeigt.Bei Temperaturen im Bereich von +6 °C bis -7°C erscheint außer der Außen-
temperatur zusätzlich ein Eiskristall- Symbol. Bei einer Fahrgeschwindigkeit
von über 10 km/h ertönt außerdem ein Warnsignal.
Das Aufleuchten des Eiskristall-Symbols dient als Glatteiswarnung und
fordert den Fahrer zu besonders vorsichtigem Fahren auf.
Bei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann
die angezeigte Temperatur durch Abstrahlungswärme vom Motor etwas
höher sein als die tatsächliche Außentemperatur.
Display mit Multifunktions-Anzeige (MFA)*
Die Multifunktions-Anzeige (MFA) zeigt Ihnen verschiedene
Fahr- und Verbrauchswerte an.
Abb. 35 Scheibenwi-
scher- und Scheibenwa-
scherhebel: Taste A und
Wippe BAbb. 36 Display im
Kombiinstrument: Außen-
temperaturanzeige
Ibiza aleman Seite 61 Donnerstag, 6. Oktober 2005 11:03 11

Cockpit
62
Die Multifunktionsanlage ist mit zwei automatisch arbeitenden
Speichern ausgestattet: 1 - Einzelfahrt-Speicher und 2 - Gesamt-
fahrt-Speicher . Oben rechts in der Anzeige wird der jeweils
gewählte Speicher angezeigt.
Speicher wählen
– Bei eingeschalteter Zündung drücken Sie kurz die Taste ⇒Seite 61, Abb. 35 im Scheibenwischerhebel, um zwischen
den beiden Speichern zu wechseln.
Speicher löschen
– Wählen Sie den Speicher, den Sie zurücksetzen möchten.
– Halten Sie die Taste im Scheibenwischerhebel mindestens zwei Sekunden gedrückt.Der Einzelfahrt-Speicher 1 sammelt vom Einschalten bis zum Ausschalten der
Zündung die Fahr- und Verbrauchswerte. Wird die Fahrt innerhalb von zwei
Stunden nach Ausschalten der Zündung fortgesetzt, gehen die neu hinzu-
kommenden Werte mit ein. Bei einer Fa hrtunterbrechung von mehr als zwei
Stunden wird der Speicher automatisch gelöscht.
Der Gesamtfahrt-Speicher 2 sammelt die Fahrwerte einer beliebigen Anzahl
von Einzelfahrten (auch wenn die Zünd ung länger als zwei Stunden ausge-
schaltet war) bis zu insgesamt 99 Stunden und 59 Minuten Fahrzeit, 9999 km
Fahrstrecke und 999 Liter verbraucht e Kraftstoffmenge. Wird einer der
genannten Werte überschritten, wird der Speicher automatisch gelöscht.
Anzeigen der Multifunktions-Anzeige (MFA) * In der Multifunktions-Anzeige (MFA) können Sie durch Betätigen der Wippe
⇒ Abb. 37 im Scheibenwischerhebel zwischen folgenden Anzeigen
wechseln:
AAAA
Abb. 37 Scheibenwi-
scher- und Scheibenwa-
scherhebel: Taste A und
Wippe BAbb. 38 Display im
Kombiinstrument: Außen-
temperaturanzeige.
AB
