2005 Seat Ibiza 5D Betriebsanleitung (in German)

Sitzen und Verstauen111
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
•
Fahren Sie niemals mit ausgebauten Kopfstützen – Verletzungsgefahr!
•
Fahren Sie niemals, ohne die hinter en Kopfstützen richtig eingestellt zu
haben, dies könnte schwerwiegende Verletzungen verursachen.
•
Stellen Sie die Kopfstützen nach dem Einbau immer richtig entspre-
chend der Körpergröße des Insassen ein, um die optimale Schutzwirkung
zu gewährleisten.
•
Beachten Sie Warnhinweise ⇒ Seite 109, „Richtige Einstellung der
Kopfstützen“.Hinweis
•
Neigen Sie die Rückenlehne der Sitze zum Ein- und Ausbau der hinteren
Kopfstützen leicht nach vorne.
•
Führen Sie beim erneuten Einsetzen der Kopfstütze die Rohre so weit wie
möglich in die Kopfstützenführungen ein, ohne dabei den Knopf zu
drücken.
VordersitzeVordersitze einstellen
Sitzlehne* vor- und zurückklappen (für Fahrzeuge mit zwei
Türen, ohne Easy-Entry-Funktion*)
4)
–Zum Vo rkla pp en der Lehne ziehen Sie den Hebel in Pfeilrich-
tung nach oben und klappen Sie die Lehne nach vorne.
–Zum Zurückklappen der Lehne klappen Sie die Lehne nach
hinten.4)Easy-Entry-Funktion
Abb. 72 Bedienelemente
am linken Vordersitz
A1
A2
Ibiza aleman Seite 111 Donnerstag, 6. Oktober 2005 11:03 11

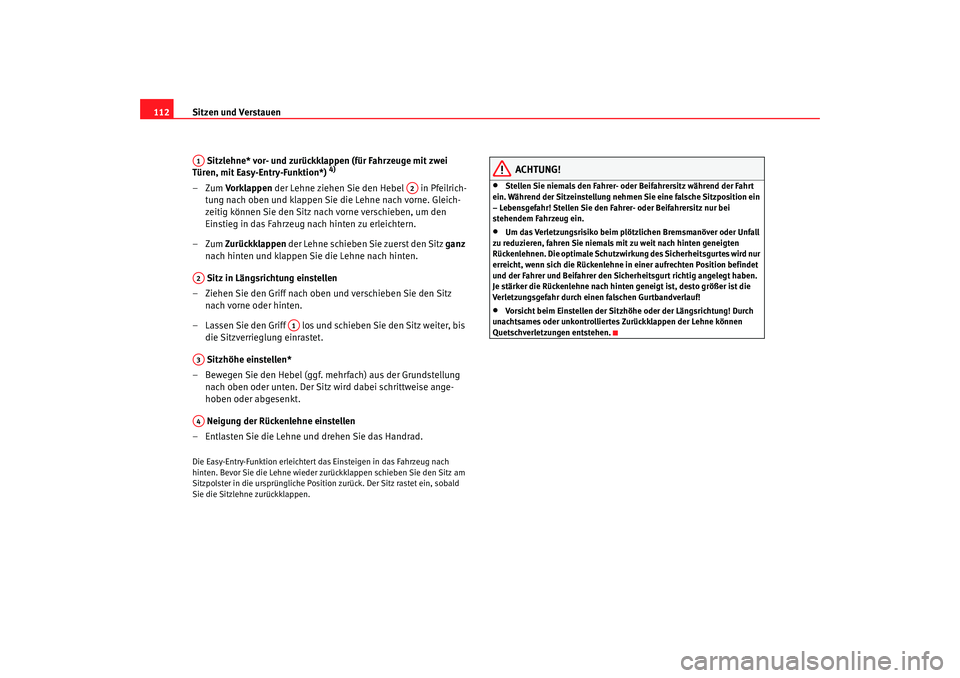

Sitzen und Verstauen
112
Sitzlehne* vor- und zurückklappen (für Fahrzeuge mit zwei
Türen, mit Easy-Entry-Funktion*)
4)
–Zum Vorklappen der Lehne ziehen Sie den Hebel in Pfeilrich-
tung nach oben und klappen Sie die Lehne nach vorne. Gleich-
zeitig können Sie den Sitz nach vorne verschieben, um den
Einstieg in das Fahrzeug nach hinten zu erleichtern.
–Zum Zurückklappen der Lehne schieben Sie zuerst den Sitz ganz
nach hinten und klappen Sie die Lehne nach hinten.
Sitz in Längsrichtung einstellen
– Ziehen Sie den Griff nach oben und verschieben Sie den Sitz nach vorne oder hinten.
– Lassen Sie den Griff los und schieben Sie den Sitz weiter, bis die Sitzverrieglung einrastet.
Sitzhöhe einstellen*
– Bewegen Sie den Hebel (ggf. mehrfach) aus der Grundstellung nach oben oder unten. Der Sitz wird dabei schrittweise ange-
hoben oder abgesenkt.
Neigung der Rückenlehne einstellen
– Entlasten Sie die Lehne und drehen Sie das Handrad.Die Easy-Entry-Funktion erleichtert das Einsteigen in das Fahrzeug nach
hinten. Bevor Sie die Lehne wieder zurückklappen schieben Sie den Sitz am
Sitzpolster in die ursprüngliche Position zurück. Der Sitz rastet ein, sobald
Sie die Sitzlehne zurückklappen.
ACHTUNG!
•
Stellen Sie niemals den Fahrer- oder Beifahrersitz während der Fahrt
ein. Während der Sitzeinstellung nehmen Sie eine falsche Sitzposition ein
– Lebensgefahr! Stellen Sie den Fahrer- oder Beifahrersitz nur bei
stehendem Fahrzeug ein.
•
Um das Verletzungsrisiko beim plötzlichen Bremsmanöver oder Unfall
zu reduzieren, fahren Sie niemals mit zu weit nach hinten geneigten
Rückenlehnen. Die optimale Schutzwirkung des Sicherheitsgurtes wird nur
erreicht, wenn sich die Rückenlehne in einer aufrechten Position befindet
und der Fahrer und Beifahrer den Sicherheitsgurt richtig angelegt haben.
Je stärker die Rückenlehne nach hinten geneigt ist, desto größer ist die
Verletzungsgefahr durch einen falschen Gurtbandverlauf!
•
Vorsicht beim Einstellen der Sitzhöhe oder der Längsrichtung! Durch
unachtsames oder unkontrolliertes Zurückklappen der Lehne können
Quetschverletzungen entstehen.
A1
A2
A2
A1
A3A4
Ibiza aleman Seite 112 Donnerstag, 6. Oktober 2005 11:03 11

Sitzen und Verstauen113
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

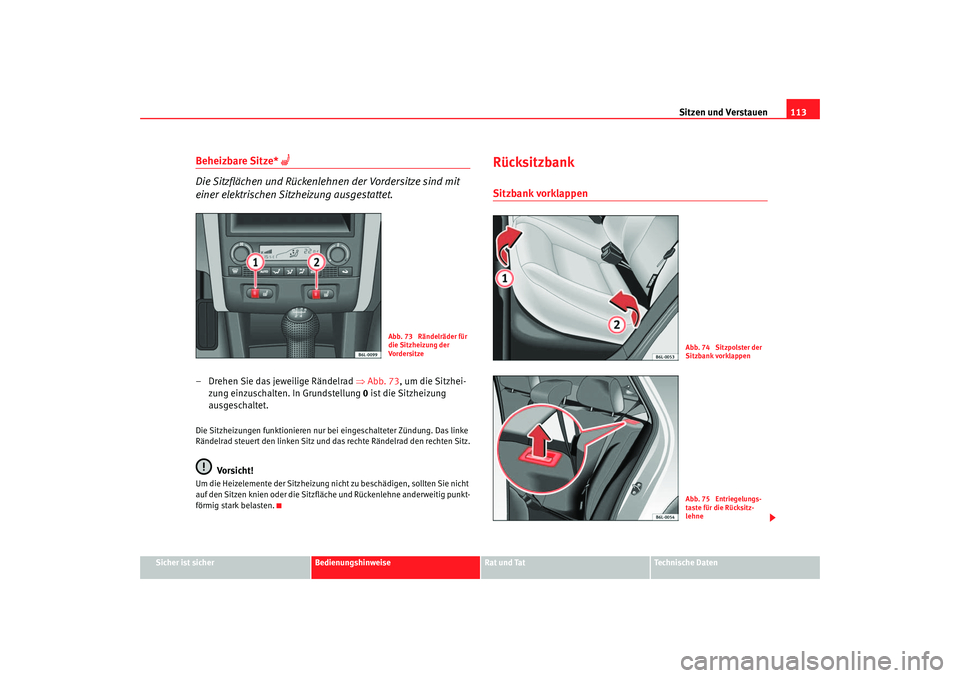

Beheizbare Sitze*

Die Sitzflächen und Rückenlehnen der Vordersitze sind mit
einer elektrischen Sitzheizung ausgestattet.
– Drehen Sie das jeweilige Rändelrad ⇒Abb. 73 , um die Sitzhei-
zung einzuschalten. In Grundstellung 0 ist die Sitzheizung
ausgeschaltet.Die Sitzheizungen funktionieren nur be i eingeschalteter Zündung. Das linke
Rändelrad steuert den linken Sitz und das rechte Rändelrad den rechten Sitz.
Vorsicht!
Um die Heizelemente der Sitzheizung nich t zu beschädigen, sollten Sie nicht
auf den Sitzen knien oder die Sitzfläc he und Rückenlehne anderweitig punkt-
förmig stark belasten.
RücksitzbankSitzbank vorklappen
Abb. 73 Rändelräder für
die Sitzheizung der
Vordersitze
Abb. 74 Sitzpolster der
Sitzbank vorklappenAbb. 75 Entriegelungs-
taste für die Rücksitz-
lehne
Ibiza aleman Seite 113 Donnerstag, 6. Oktober 2005 11:03 11

Sitzen und Verstauen
114
Sitzbank vorklappen
– Bauen Sie die Kopfstützen aus ⇒ Seite 110.
– Ziehen Sie das Sitzpolster an der Vorderkante ⇒Seite 113,
Abb. 74 in Pfeilrichtung nach oben.
– Klappen Sie das Sitzpolster in Pfeilrichtung nach vorne.
– Ziehen Sie die Entriegelungstaste ⇒Seite 113, Abb. 75 in Pfeil-
richtung und klappen Sie die Sitzlehne nach vorne.
– Stecken Sie die Kopfstützen in die vorgesehenen Halterungen.
Sitz vorklappen
– Nehmen Sie die Kopfstützen aus Ihrer Halterung am Sitzpolster.
– Klappen Sie die Sitzlehne zurück, bis sie sicher in den Verriege- lungen einrastet.
– Prüfen Sie den festen Sitz.
– Bauen Sie die hinteren Kopfstützen wieder ein ⇒Seite 110.
– Klappen Sie das Sitzpolster nach hinten und schieben Sie das Polster unter die Gurtschlösser nach hinten.
– Drücken Sie das Sitzpolster vorne nach unten.Bei einer geteilten
5) Rücksitzbank kann eindrittel , zweidrittel oder die ganze
Sitzlehne und die Sitzpolster umgeklappt werden.
ACHTUNG!
•
Vorsicht beim Zurückklappen der Lehne! Durch unachtsames oder
unkontrolliertes Zurückklappen der Lehne können Quetschverletzungen
entstehen.
•
Achten Sie darauf, dass die Sicherheitsgurte beim Zurückklappen nicht
eingeklemmt und damit beschädigt werden.
•
Nach dem Zurückklappen der Rücksitzlehne ist die einwandfreie
Verrieglung der Sitzlehne zu überprüfen.
•
Der Dreipunkt-Automatiksicherheit sgurt kann nur dann zuverlässig
funktionieren, wenn der Lehnenteil für den Mittelsitzplatz sicher einge-
rastet ist.
AblageAblagefach auf der Beifahrerseite
5)Sonderausstattung
A1
A2
Abb. 76 Beifahrerseite:
Ablage
Ibiza aleman Seite 114 Donnerstag, 6. Oktober 2005 11:03 11

Sitzen und Verstauen115
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

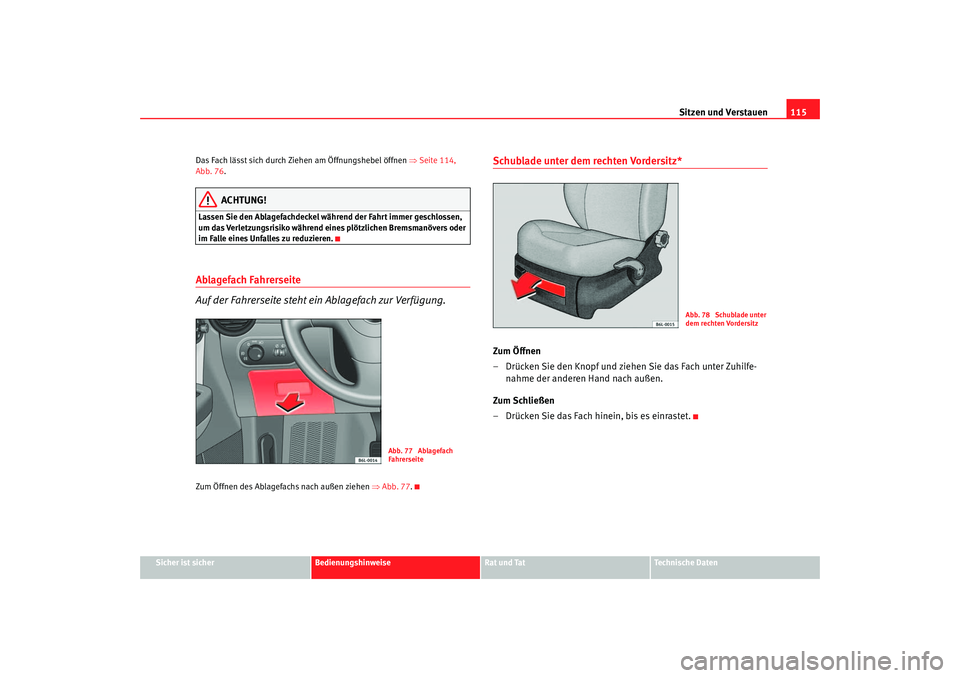

Das Fach lässt sich durch Ziehen am Öffnungshebel öffnen
⇒Seite 114,
Abb. 76 .
ACHTUNG!
Lassen Sie den Ablagefachdeckel während der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers oder
im Falle eines Unfalles zu reduzieren.Ablagefach Fahrerseite
Auf der Fahrerseite steht ein Ablagefach zur Verfügung.Zum Öffnen des Ablagefachs nach außen ziehen ⇒Abb. 77 .
Schublade unter dem rechten Vordersitz*Zum Öffnen
– Drücken Sie den Knopf und ziehen Sie das Fach unter Zuhilfe-
nahme der anderen Hand nach außen.
Zum Schließen
– Drücken Sie das Fach hinein, bis es einrastet.
Abb. 77 Ablagefach
Fahrerseite
Abb. 78 Schublade unter
dem rechten Vordersitz
Ibiza aleman Seite 115 Donnerstag, 6. Oktober 2005 11:03 11

Sitzen und Verstauen
116Getränkehalter vorne* Zum Öffnen
– Durch Drücken auf den Rand des Getränkehalters öffnet sich der
Halter durch Federwirkung.
Zum Schließen
– Drücken Sie auf den Getränkehalter, bis er vollständig geschlossen ist.
ACHTUNG!
•
Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanöve rs, beim plötzlichen Bremsen oder
beim Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!
•
Verwenden Sie keine Becher aus hartem Material (z. B. Glas, Porzellan),
da bei einem Unfall Verletzungsgefahr besteht.
•
Während der Fahrt sollte der Getränkehalter stets geschlossen sein,
um Verletzungsrisiken beim plötzlichem Bremsen oder einem Unfall zu
vermeiden.
Getränkehalter hinten* An der Hinterseite der Mittelkonsole ist hinter der Handbremse ein Getränke-
halter* angebracht ⇒Abb. 80 .
Abb. 79 Getränkehalter
vorne in der Mittelkonsole
ACHTUNG! Fortsetzung
Abb. 80 Getränkehalter
in der Mittelkonsole
Ibiza aleman Seite 116 Donnerstag, 6. Oktober 2005 11:03 11

Sitzen und Verstauen117
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

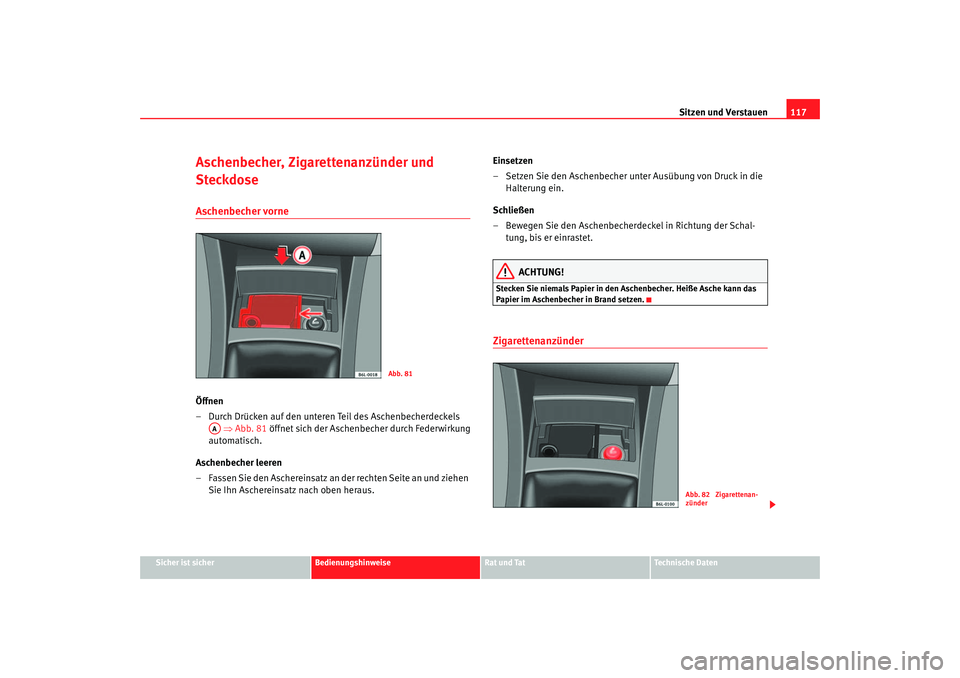

Aschenbecher, Zigarettenanzünder und
SteckdoseAschenbecher vorne Öffnen
– Durch Drücken auf den unteren Teil des Aschenbecherdeckels
⇒ Abb. 81 öffnet sich der Aschenbecher durch Federwirkung
automatisch.
Aschenbecher leeren
– Fassen Sie den Aschereinsatz an der rechten Seite an und ziehen Sie Ihn Aschereinsatz nach oben heraus. Einsetzen
– Setzen Sie den Aschenbecher unter Ausübung von Druck in die
Halterung ein.
Schließen
– Bewegen Sie den Aschenbecherdeckel in Richtung der Schal- tung, bis er einrastet.
ACHTUNG!
Stecken Sie niemals Papier in den Aschenbecher. Heiße Asche kann das
Papier im Aschenbecher in Brand setzen.Zigarettenanzünder
Abb. 81
AA
Abb. 82 Zigarettenan-
zünder
Ibiza aleman Seite 117 Donnerstag, 6. Oktober 2005 11:03 11

Sitzen und Verstauen
118

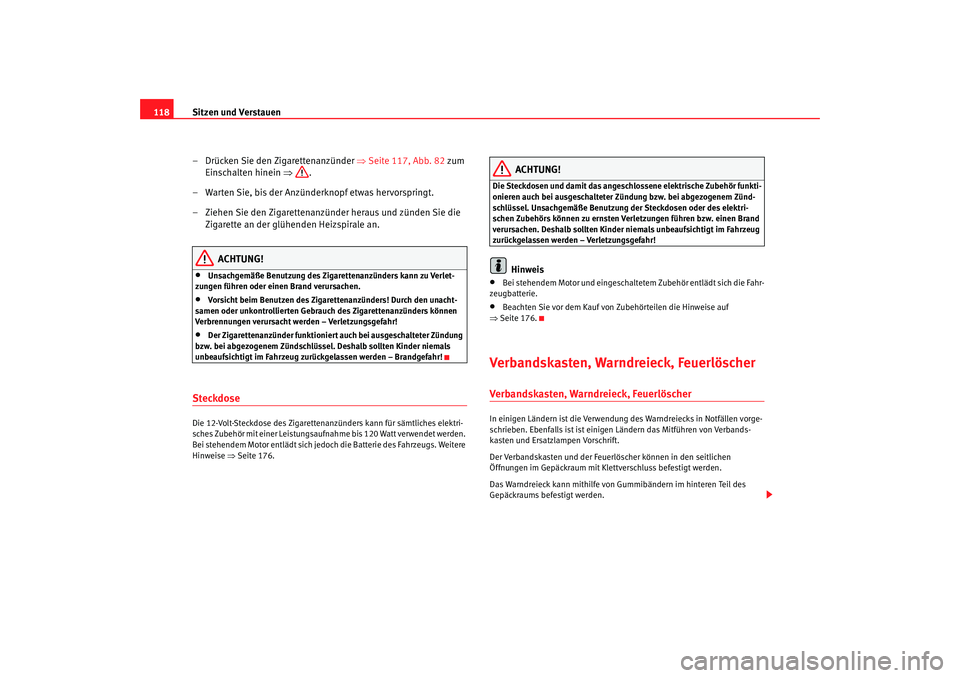

– Drücken Sie den Zigarettenanzünder ⇒ Seite 117, Abb. 82 zum
Einschalten hinein ⇒.
– Warten Sie, bis der Anzünderknopf etwas hervorspringt.
– Ziehen Sie den Zigarettenanzünder heraus und zünden Sie die Zigarette an der glühenden Heizspirale an.
ACHTUNG!
•
Unsachgemäße Benutzung des Zigarettenanzünders kann zu Verlet-
zungen führen oder einen Brand verursachen.
•
Vorsicht beim Benutzen des Zigarettenanzünders! Durch den unacht-
samen oder unkontrollierten Gebrauch des Zigarettenanzünders können
Verbrennungen verursacht werden – Verletzungsgefahr!
•
Der Zigarettenanzünder funktioniert auch bei ausgeschalteter Zündung
bzw. bei abgezogenem Zündschlüssel. Deshalb sollten Kinder niemals
unbeaufsichtigt im Fahrzeug zurückgelassen werden – Brandgefahr!
Steckdose Die 12-Volt-Steckdose des Zigarettenanzünders kann für sämtliches elektri-
sches Zubehör mit einer Leistungsaufnahme bis 120 Watt verwendet werden.
Bei stehendem Motor entlädt sich jedoch die Batterie des Fahrzeugs. Weitere
Hinweise ⇒ Seite 176.
ACHTUNG!
Die Steckdosen und damit das angeschlossene elektrische Zubehör funkti-
onieren auch bei ausgeschalteter Zündung bzw. bei abgezogenem Zünd-
schlüssel. Unsachgemäße Benutzung der Steckdosen oder des elektri-
schen Zubehörs können zu ernsten Verletzungen führen bzw. einen Brand
verursachen. Deshalb sollten Kinder niemals unbeaufsichtigt im Fahrzeug
zurückgelassen werden – Verletzungsgefahr!
Hinweis
•
Bei stehendem Motor und eingeschaltetem Zubehör entlädt sich die Fahr-
zeugbatterie.
• Beachten Sie vor dem Kauf von Zubehörteilen die Hinwei se auf
⇒ Seite 176.
Verbandskasten, Warndreieck, FeuerlöscherVerbandskasten, Warndreieck, FeuerlöscherIn einigen Ländern ist di e Verwendung des Warndreiecks in Notfällen vorge-
schrieben. Ebenfalls ist ist einigen Ländern das Mitführen von Verbands-
kasten und Ersatzlampen Vorschrift.
Der Verbandskasten und der Feuerlöscher können in den seitlichen
Öffnungen im Gepäckraum mit Klettverschluss befestigt werden.
Das Warndreieck kann mithilfe von Gu mmibändern im hinteren Teil des
Gepäckraums befestigt werden.
