2005 Seat Ibiza 5D Betriebsanleitung (in German)

Cockpit71
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

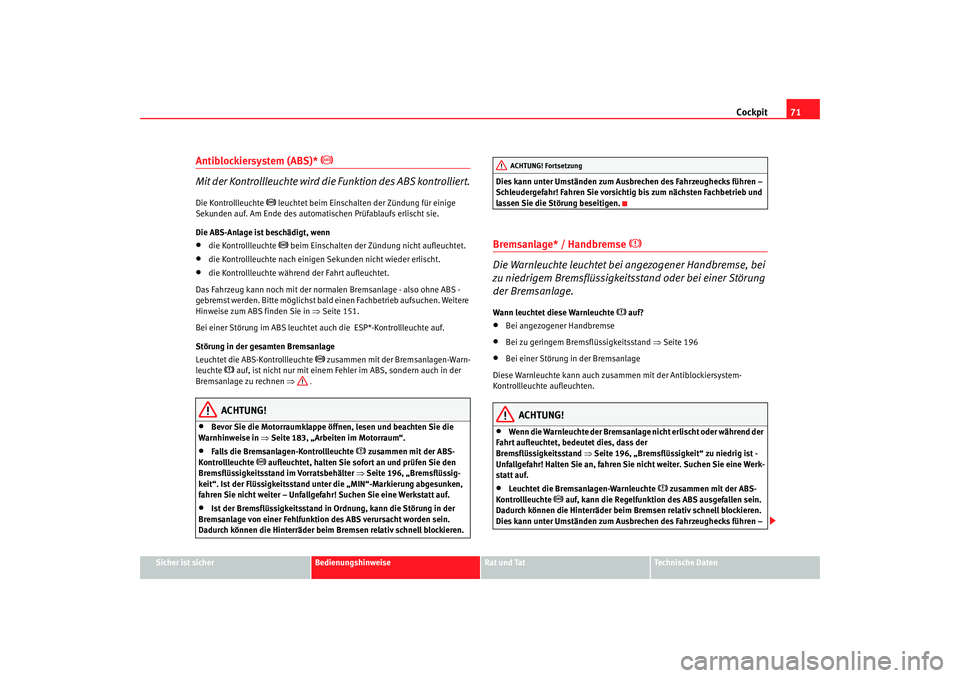

Antiblockiersystem (ABS)*


Mit der Kontrollleuchte wird die Funktion des ABS kontrolliert.
Die Kontrollleuchte
 leuchtet beim Einschalten der Zündung für einige
Sekunden auf. Am Ende des automatischen Prüfablaufs erlischt sie.
Die ABS-Anlage ist beschädigt, wenn
•
die Kontrollleuchte
 beim Einschalten der Zündung nicht aufleuchtet.
•
die Kontrollleuchte nach einigen Sekunden nicht wieder erlischt.
•
die Kontrollleuchte während der Fahrt aufleuchtet.
Das Fahrzeug kann noch mit der normal en Bremsanlage - also ohne ABS -
gebremst werden. Bitte möglichst bald einen Fachbetrieb aufsuchen. Weitere
Hinweise zum ABS finden Sie in ⇒
Seite 151.
Bei einer Störung im ABS leuchtet auch die ESP*-Kontrollleuchte auf.
Störung in der gesamten Bremsanlage
Leuchtet die ABS-Kontrollleuchte
 zusammen mit der Bremsanlagen-Warn-
leuchte
 auf, ist nicht nur mit einem Fehler im ABS, sondern auch in der
Bremsa nlage zu rechnen ⇒ .
ACHTUNG!
•
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise in ⇒Seite 183, „Arbeiten im Motorraum“.
•
Falls die Bremsanlagen-Kontrollleuchte
 zusammen mit der ABS-
Kontrollleuchte
 aufleuchtet, halten Sie sofort an und prüfen Sie den
Bremsflüssigkeitsstand im Vorratsbehälter ⇒Seite 196, „Bremsflüssig-
keit“. Ist der Flüssigkeitsstand unter die „MIN“-Markierung abgesunken,
fahren Sie nicht weiter – Unfallgefahr! Suchen Sie eine Werkstatt auf.
•
Ist der Bremsflüssigkeitsstand in Ordnung, kann die Störung in der
Bremsanlage von einer Fehlfunktion des ABS verursacht worden sein.
Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren. Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Fahren Sie vorsichtig bis zum nächsten Fachbetrieb und
lassen Sie die Störung beseitigen.
Bremsanlage* / Handbremse


Die Warnleuchte leuchtet bei angezogener Handbremse, bei
zu niedrigem Bremsflüssigkeitsstand oder bei einer Störung
der Bremsanlage.
Wann leuchtet diese Warnleuchte
 auf?
•
Bei angezogener Handbremse
•
Bei zu geringem Bremsflüssigkeitsstand ⇒Seite 196
• Bei einer Störung in der Bremsanlage
Diese Warn leuchte kann auch zusammen mit der Antiblockiersystem-
Kontrollleuchte aufleuchten.
ACHTUNG!
•
Wenn die Warnleuchte der Bremsanlage nicht erlischt oder während der
Fahrt aufleuchtet, bedeutet dies, dass der
Bremsflüs sigkeitsstand ⇒ Seite 196, „Bre
msflüssigkeit“ zu niedrig i st -
Unfallgefahr! Halten Sie an, fahren Sie nicht weiter. Suchen Sie eine Werk-
statt auf.
•
Leuchtet die Bremsanlagen-Warnleuchte
 zusammen mit der ABS-
Kontrollleuchte
 auf, kann die Regelfunktion des ABS ausgefallen sein.
Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
ACHTUNG! Fortsetzung
Ibiza aleman Seite 71 Donnerstag, 6. Oktober 2005 11:03 11

Cockpit
72Schleudergefahr! Fahren Sie vorsichtig bis zum nächsten Fachbetrieb und
lassen Sie die Störung beseitigen.Abgaskontrollsystem*

Die Kontrollleuchte überwacht die Abgasanlage.
Kontrollleuchte
 blinkt:
Durch Verbrennungsaussetzer kann der Katalysator beschädigt werden. Vom
Gas gehen und vorsichtig zum nächsten Fachbetrieb fahren und den Motor
überprüfen lassen.
Kontrollleuchte  leuchtet:
Wenn während der Fahrt ein Fehler auftritt, ist die Abgasqualität verschlech-
tert (z. B. Lambda-Sonde defekt). Vom Gas gehen und vorsichtig zum
nächsten Fachbetrieb fahren und den Motor überprüfen lassen.
Antriebs-Schlupf-Regelung (ASR)*
Die Antriebs-Schlupf-Regelung verhindert ein Durchdrehen
der Antriebsräder beim BeschleunigenDie Kontrollleuchte leuchtet nach dem Einschalten der Zündung auf und
muss sich nach 2 Sekunden ausschalten.
Bei einwandfreier Funktion der ASR blinkt die Kontrollleuchte während der
Fahrt. Bei ausgeschalteter oder fehlerhafter ASR leuchtet die Kontrollleuchte
während der Fahrt ständig.
Sie leuchtet auch bei einer Störung des ABS, da die ASR zusammen mit dem
ABS arbeitet. Weitere Hinweise finden Sie in ⇒Seite 151, „Bremsen“
Elektronisches Stabilitätsprogramm (ESP)*


Die Kontrollleuchte überwacht das Elektronische Stabilisie-
rungs-Programm.
ABS, EDS und ASR sind an dieses Programm gekoppelt.
Die Kontrollleuchte
 hat folgenden Funktionen:
•
Sie leuchtet beim Einschalten der Zü ndung zur Funktionskontrolle etwa
2 Sekunden lang auf.
•
Sie blinkt während der Fahrt, wenn das ESP regelt.
•
Sie leuchtet bei einer Störung des ESP.
•
Sie leuchtet, wenn das ESP ausgeschaltet ist.
•
Sie leuchtet auch bei einer Stör ung des ABS, da die ESP-Anlage
zusammen mit dem ABS arbeitet.
Falls die Kontrollleuchte
 sofort nach dem Anlassen des Motors
aufleuchtet, kann eine systembeding te Abschaltung des Systems vorliegen.
In diesem Fall die Zündung aus- und wieder einschalten, um ESP wieder
einzuschalten. Erlischt die Kontrollleuchte, ist das System wieder
betriebsbereit.
Elektronische Wegfahrsperre*

Der im Schlüssel vorhandene Chip schaltet die automatische Wegfahrsiche-
rung automatisch ab, sobald der Schlüssel in das Schloss gesteckt wird.
Sobald Sie den Schlüssel aus dem Zündschloss herausziehen, wird die
Wegfahrsicherung wieder automatisch aktiviert.
Mit dem passenden codierten SEAT Originalschlüssel kann der Motor jedoch
angelassen werden.
ACHTUNG! Fortsetzung
Ibiza aleman Seite 72 Donnerstag, 6. Oktober 2005 11:03 11

Cockpit73
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Hinweis
Nur mit SEAT-Originalschlüsseln ist ein einwandfreier Betrieb Ihres Fahrzeugs
gewährleistet.Motor-Öldruck

Die Warnleuchte zeigt einen zu niedrigen Motoröldruck an.Wenn das Symbol blinkt und gleichzeitig drei Warntöne zu hören sind,
stellen Sie bitte den Motor ab und prüfen Sie den Motorölstand. Füllen Sie
gegebenenfalls Öl nach ⇒Seite 186.
Blinkt das Warnsymbol, obwohl der Ölstand in Ordnung ist, fahren Sie nicht
weiter. Der Motor darf auch nicht im Leerlauf laufen. Suchen Sie eine Werk-
statt auf.Anhängerblinkanlage*

Die Kontrollleuchte blinkt bei eingeschalteter Blinkanlage im
Anhängerbetrieb mit.Die Kontrollleuchte
 blinkt beim Einschalten des Blinkers, wenn ein
Anhänger ordnungsgemäß an das Fahrzeug angeschlossen wurde.
Fällt am Anhänger eine Blinkleuchte aus, blinkt die Kontrollleuchte nicht.
Störung der Elektronischen Differenzial-Sperre (EDS)*
Bei Fahrzeugen mit Elektronischem Stabilitätsprogramm
(ESP)* funktioniert die EDS zusammen mit dem ABSEin Ausfall der EDS wird durch Aufleuchten der ABS-Kontrollleuchte
 ange-
zeigt. Bitte möglichst bald einen Fa chbetrieb aufsuchen. Weitere Hinweise
zur EDS finden Sie in ⇒Seite 154, „Elektronische Differenzialsperre
(EDS)*“
Ibiza aleman Seite 73 Donnerstag, 6. Oktober 2005 11:03 11

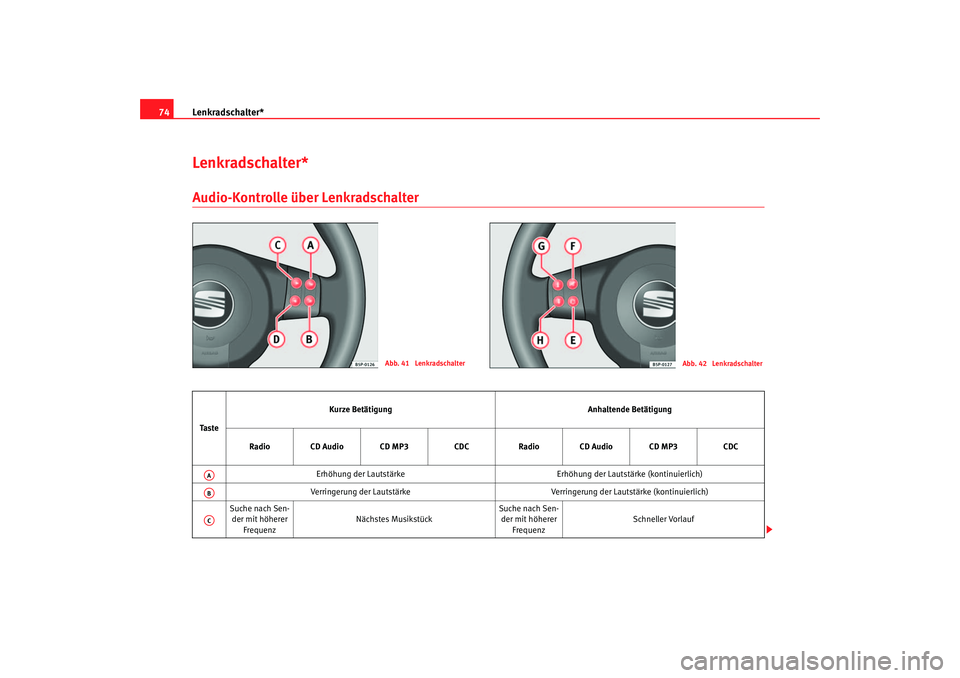

Lenkradschalter*
74Lenkradschalter*Audio-Kontrolle über Lenkradschalter
Abb. 41 Lenkradschalter
Abb. 42 Lenkradschalter
Ta s t e Kurze Betätigung
Anhaltende Betätigung
Radio CD Audio CD MP3 CDCRadio CD Audio CD MP3 CDC
Erhöhung der Lautstärke Erhöhung der Lautstärke (kontinuierlich)
Verringerung der Lautstärke Verringerung der Lautstärke (kontinuierlich)
Suche nach Sen- der mit höherer
Frequenz Nächstes Musikstück
Suche nach Sen-
der mit höherer
Frequenz Schneller VorlaufAAABAC
Ibiza aleman Seite 74 Donnerstag, 6. Oktober 2005 11:03 11

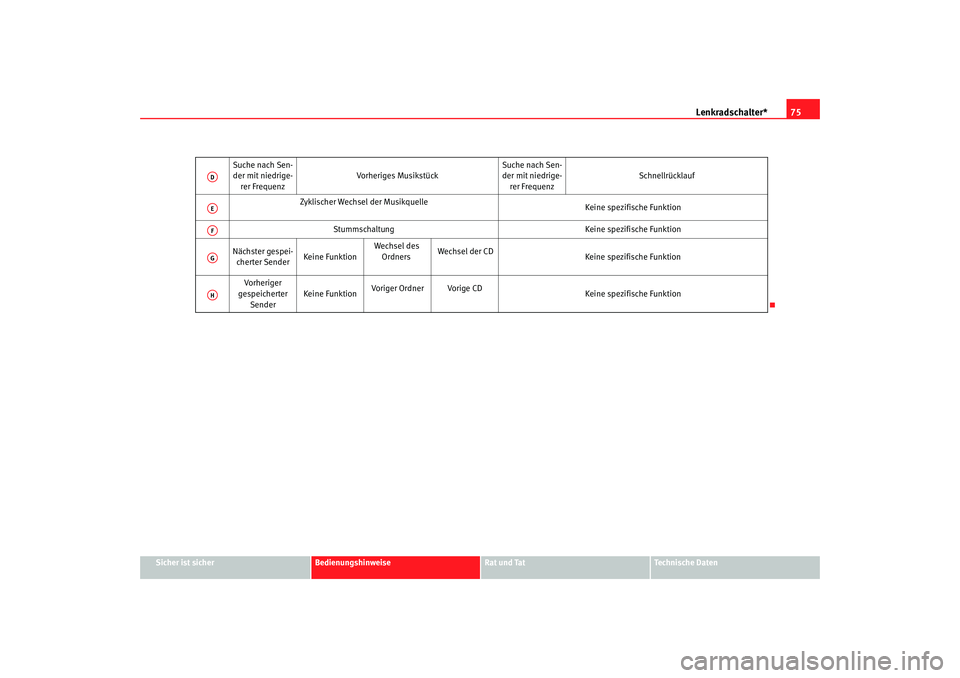

Lenkradschalter*75
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Suche nach Sen-
der mit niedrige-
rer Frequenz Vorheriges Musikstück
Suche nach Sen-
der mit niedrige-
rer Frequenz Schnellrücklauf
Zyklischer Wechsel der Musikquelle Keine spezifische Funktion
Stummschaltung Keine spezifische Funktion
Nächster gespei- cherter Sender Keine Funktion We
chsel des
Ordners We
chsel der CD
Keine spezifische Funk tion
Vorheriger
gespeicherter Sender Keine Funktion
Voriger Ordner Vorige CD
Keine spezifische Funktion
ADAEAFAGAH
Ibiza aleman Seite 75 Donnerstag, 6. Oktober 2005 11:03 11

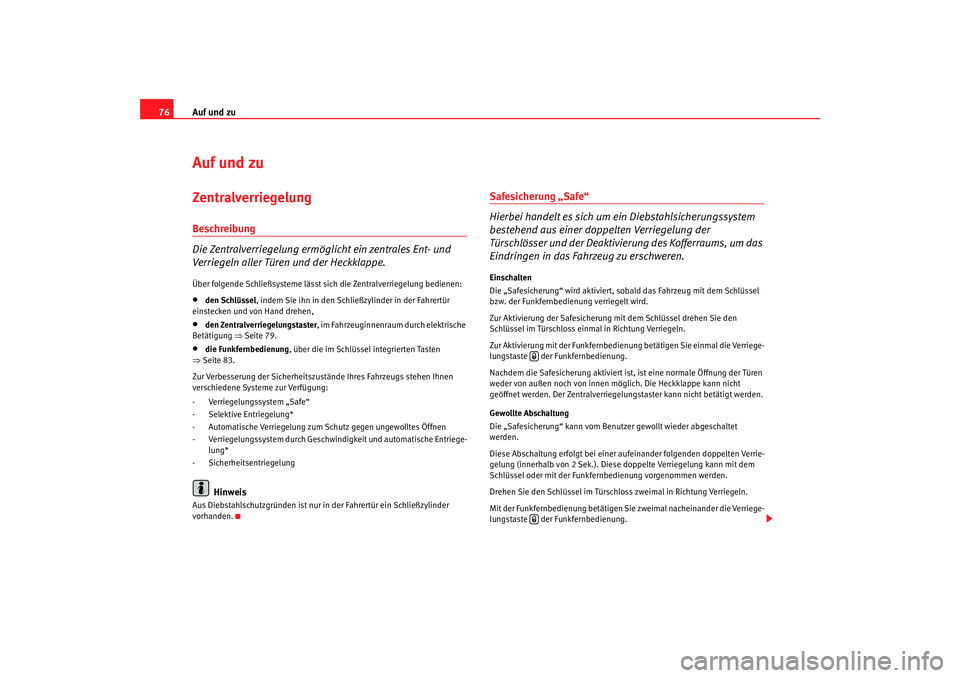

Auf und zu
76Auf und zuZentralverriegelung Beschreibung
Die Zentralverriegelung ermöglicht ein zentrales Ent- und
Verriegeln aller Türen und der Heckklappe.Über folgende Schließsysteme lässt sich die Zentralverriegelung bedienen:•
den Schlüssel , indem Sie ihn in den Schließzylinder in der Fahrertür
einstecken und von Hand drehen,
•
den Zentralverriegelungstaster , im Fahrzeuginnenraum durch elektrische
Betätigung ⇒Seite 79.
• die Funkfernbedienung , über di
e im
Schlüssel integrierten Tast
en
⇒

Seite 83.
Zur Verbesserung der Sicherheitszustände Ihres Fahrzeugs stehen Ihnen
verschiedene Systeme zur Verfügung:
- Verriegelungssystem „Safe“
- Selektive Entriegelung*
- Automatische Verriegelung zum Schutz gegen ungewolltes Öffnen
- Verriegelungssystem durch Geschwindigkeit und automatische Entriege- lung*
- Sicherheitsentriegelung
Hinweis
Aus Diebstahlschutzgründen ist nur in der Fahrertür ein Schließzylinder
vorhanden.
Safe sicherung „Safe“
Hier

bei handelt es sich um ein Diebstahlsicherungssystem
bestehend aus einer doppelten Verriegelung der
Türschlösser und der Deaktivierung des Kofferraums, um das
Eindringen in das Fahrzeug zu erschweren.
Einschalten
Die „Safesicherung“ wird aktiviert, sobald das Fahrzeug mit dem Schlüssel
bzw. der Funkfernbedienung verriegelt wird.
Zur Aktivierung der Safesicherung mit dem Schlüssel drehen Sie den
Schlüssel im Türschloss einmal in Richtung Verriegeln.
Zur Aktivierung mit der Fu nkfernbedienung betätigen Sie einmal die Verriege-
lungstaste der Funkfernbedienung.
Nachdem die Safesicherung aktiviert ist, ist eine normale Öffnung der Türen
weder von außen noch von innen möglich. Die Heckklappe kann nicht
geöffnet werden. Der Zent ralverriegelungstaster kann nicht betätigt werden.
Gewollte Abschaltung
Die „Safesicherung“ kann vom Benutz er gewollt wieder abgeschaltet
werden.
Diese Abschaltung erfolgt bei einer aufeinander folgenden doppelten Verrie-
gelung (innerhalb von 2 Sek.). Diese doppelte Verriegelung kann mit dem
Schlüssel oder mit der Funkfernbedienung vorgenommen werden.
Drehen Sie den Schlüssel im Türschloss zweimal in Richtung Verriegeln.
Mit der Funkfernbedienung betätigen Si e zweimal nacheinander die Verriege-
lungstaste der Funkfernbedienung.

Ibiza aleman Seite 76 Donnerstag, 6. Oktober 2005 11:03 11

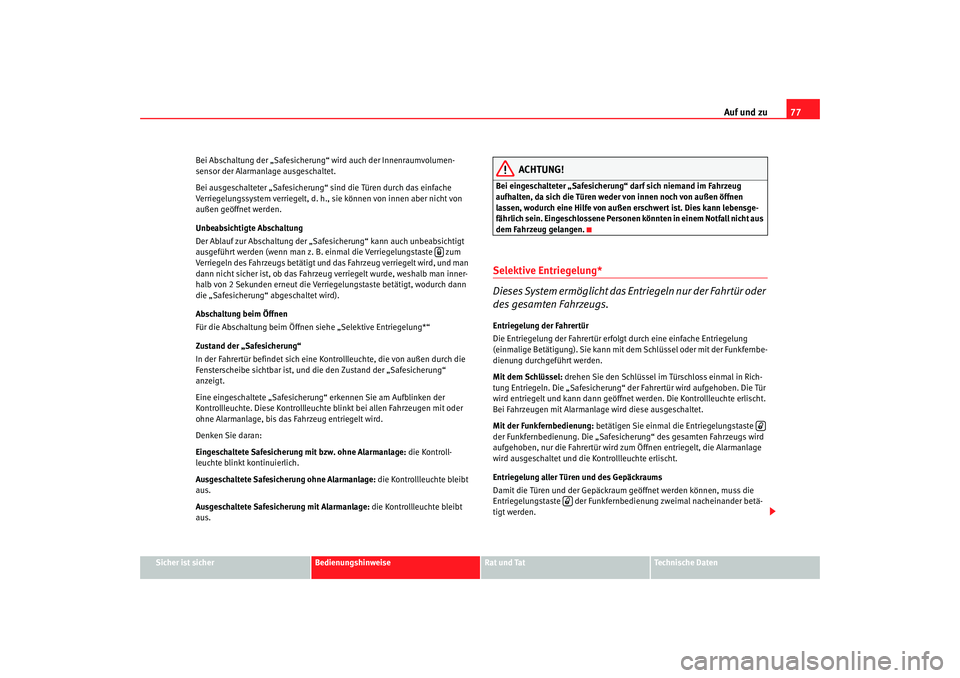

Auf und zu77
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Bei Abschaltung der „Safesicherung“ wird auch der Innenraumvolumen-
sensor der Alarmanlage ausgeschaltet.
Bei ausgeschalteter „Safesicherung“ sind die Türen durch das einfache
Verriegelungssystem verriegelt, d. h., sie können von innen aber nicht von
außen geöffnet werden.
Unbeabsichtigte Abschaltung
Der Ablauf zur Abschaltung der „Safesicherung“ kann auch unbeabsichtigt
ausgeführt werden (wenn man z. B. einmal die Verriegelungstaste zum
Verriegeln des Fahrzeugs betätigt und das Fahrzeug verriegelt wird, und man
dann nicht sicher ist, ob das Fahrzeug verriegelt wurde, weshalb man inner-
halb von 2 Sekunden erneut die Verr
iegelungstaste betätigt, wodurch dann
die „Safesicherung“ abgeschaltet wird).
Abschaltung beim Öffnen
Für die Abschaltung beim Öffnen siehe „Selektive Entriegelung*“
Zustand der „Safesicherung“
In der Fahrertür befindet sich eine Kontrollleuchte, die von außen durch die
Fensterscheibe sichtbar ist, und die den Zustand der „Safesicherung“
anzeigt.
Eine eingeschaltete „Safesicherung“ erkennen Sie am Aufblinken der
Kontrollleuchte. Diese Kontrollleuchte bl inkt bei allen Fahrzeugen mit oder
ohne Alarmanlage, bis das Fahrzeug entriegelt wird.
Denken Sie daran:
Eingeschaltete Safesicherung mit bzw. ohne Alarmanlage: die Kontroll-
leuchte blinkt kontinuierlich.
Ausgeschaltete Safesicherung ohne Alarmanlage: die Kontrollleuchte bleibt
aus.
Ausgeschaltete Safesicherung mit Alarmanlage: die Kontrollleuchte bleibt
aus.
ACHTUNG!
Bei eingeschalteter „Safesicherung“ darf sich niemand im Fahrzeug
aufhalten, da sich die Türen weder von innen noch von außen öffnen
lassen, wodurch eine Hilfe von außen erschwert ist. Dies kann lebensge-
fährlich sein. Eingeschlossene Personen könnten in einem Notfall nicht aus
dem Fahrzeug gelangen.Selektive Entriegelung*
Dieses System ermöglicht das Entriegeln nur der Fahrtür oder
des gesamten Fahrzeugs.Entriegelung der Fahrertür
Die Entriegelung der Fahrertür erfolg t durch eine einfache Entriegelung
(einmalige Betätigung). Sie kann mit dem Schlüssel oder mit der Funkfernbe-
dienung durchgeführt werden.
Mit dem Schlüssel: drehen Sie den Schlüssel im Türschloss einmal in Rich-
tung Entriegeln. Die „Safesicherung“ der Fahrertür wird aufgehoben. Die Tür
wird entriegelt und kann dann geöffnet werden. Die Kontrollleuchte erlischt.
Bei Fahrzeugen mit Alarmanlage wird diese ausgeschaltet.
Mit der Funkfernbedienung: betätigen Sie einmal die Entriegelungstaste
der Funkfernbedienung. Die „Safesicheru ng“ des gesamten Fahrzeugs wird
aufgehoben, nur die Fahrertür wird zum Öffnen entriegelt, die Alarmanlage
wird ausgeschaltet und die Kontrollleuchte erlischt.
Entriegelung aller Türen und des Gepäckraums
Damit die Türen und der Gepäckraum ge öffnet werden können, muss die
Entriegelungstaste der Funkfernbedi enung zweimal nacheinander betä-
tigt werden.



Ibiza aleman Seite 77 Donnerstag, 6. Oktober 2005 11:03 11

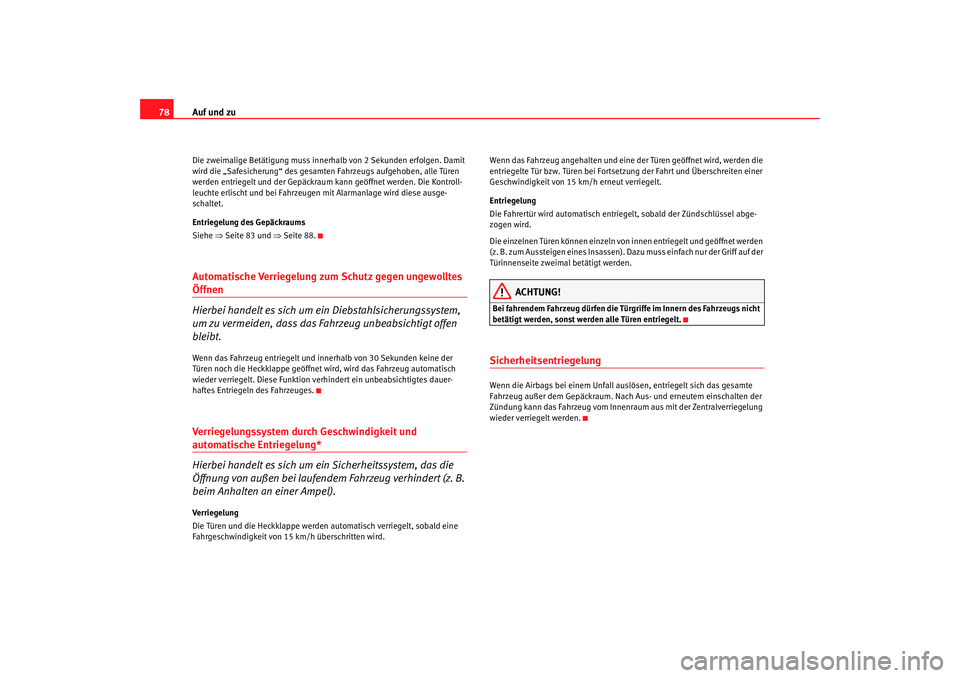

Auf und zu
78Die zweimalige Betätigung muss innerhalb von 2 Sekunden erfolgen. Damit
wird die „Safesicherung“ des gesamten Fahrzeugs aufgehoben, alle Türen
werden entriegelt und der Gepäckraum kann geöffnet werden. Die Kontroll-
leuchte erlischt und bei Fahrzeugen mit Alarmanlage wird diese ausge-
schaltet.
Entriegelung des Gepäckraums
Siehe ⇒Seite 83 und ⇒ Seite 88.Automatische Verriegelung zum Schutz gegen ungewolltes Öffnen
Hierbei handelt es sich um ein Diebstahlsicherungssystem,
um zu vermeiden, dass das Fahrzeug unbeabsichtigt offen
bleibt.Wenn das Fahrzeug entriegelt und innerhalb von 30 Sekunden keine der
Türen noch die Heckklappe geöffnet wird, wird das Fahrzeug automatisch
wieder verriegelt. Diese Funktion verhindert ein unbeabsichtigtes dauer-
haftes Entriegeln des Fahrzeuges.Verriegelungssystem durch Geschwindigkeit und automatische Entriegelung*
Hierbei handelt es sich um ein Sicherheitssystem, das die
Öffnung von außen bei laufendem Fahrzeug verhindert (z. B.
beim Anhalten an einer Ampel).Verriegelung
Die Türen und die Heckklappe werden automatisch verriegelt, sobald eine
Fahrgeschwindigkeit von 15 km/h überschritten wird. Wenn das Fahrzeug angehalten und eine
der Türen geöffnet wird, werden die
entriegelte Tür bzw. Türen bei Fortsetzung der Fahrt und Überschreiten einer
Geschwindigkeit von 15 km/h erneut verriegelt.
Entriegelung
Die Fahrertür wird automatisch entriegelt, sobald der Zündschlüssel abge-
zogen wird.
Die einzelnen Türen können einzeln von i nnen entriegelt und geöffnet werden
(z. B. zum Aussteigen eines Insassen). Dazu muss einfach nur der Griff auf der
Türinnenseite zweimal betätigt werden.
ACHTUNG!
Bei fahrendem Fahrzeug dürfen die Türgriffe im Innern des Fahrzeugs nicht
betätigt werden, sonst werden alle Türen entriegelt.SicherheitsentriegelungWenn die Airbags bei einem Unfall ausl ösen, entriegelt sich das gesamte
Fahrzeug außer dem Gepäckraum. Nach Aus- und erneutem einschalten der
Zündung kann das Fahrzeug vom Innenrau m aus mit der Zentralverriegelung
wieder verriegelt werden.
Ibiza aleman Seite 78 Donnerstag, 6. Oktober 2005 11:03 11
