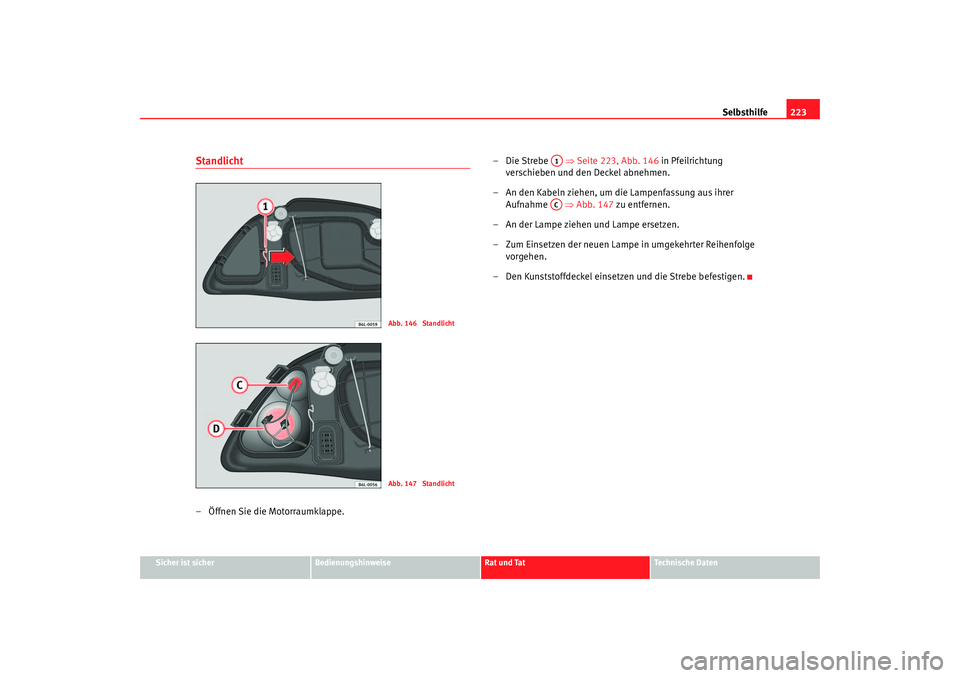

Standlicht– Öffnen Sie die Motorraumklappe. –Die Strebe
⇒Seite 223, Abb. 146 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– An den Kabeln ziehen, um die Lampenfassung aus ihrer Aufnahme ⇒Abb. 147 zu entfernen.
– An der Lampe ziehen und Lampe ersetzen.
– Zum Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
– Den Kunststoffdeckel einsetzen und die Strebe befestigen.
Abb. 146 StandlichtAbb. 147 Standlicht
A1AC
Ibiza aleman Seite 223 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe

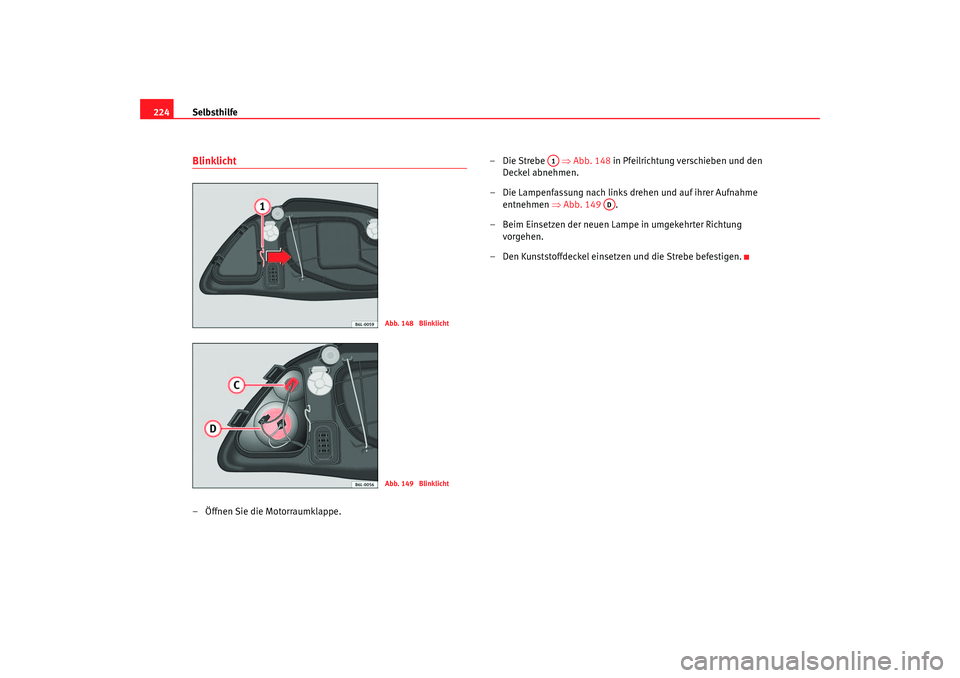

224Blinklicht– Öffnen Sie die Motorraumklappe. –Die Strebe ⇒
Abb. 148 in Pfeilrichtung verschieben und den
Deckel abnehmen.
– Die Lampenfassung nach links drehen und auf ihrer Aufnahme entnehmen ⇒Abb. 149 .
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
– Den Kunststoffdeckel einsetzen und die Strebe befestigen.
Abb. 148 BlinklichtAbb. 149 Blinklicht
A1
AD
Ibiza aleman Seite 224 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe225
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

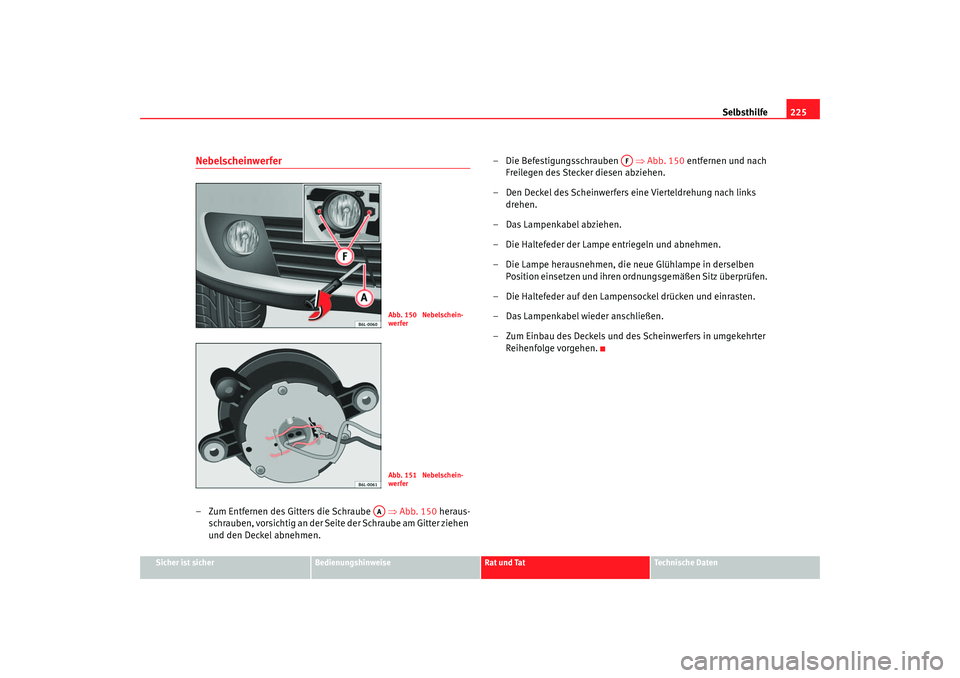

Nebelscheinwerfer– Zum Entfernen des Gitters die Schraube ⇒Abb. 150 heraus-
schrauben, vorsichtig an der Seite der Schraube am Gitter ziehen
und den Deckel abnehmen. – Die Befestigungsschrauben
⇒Abb. 150 entfernen und nach
Freilegen des Stecker diesen abziehen.
– Den Deckel des Scheinwerfers eine Vierteldrehung nach links drehen.
– Das Lampenkabel abziehen.
– Die Haltefeder der Lampe entriegeln und abnehmen.
– Die Lampe herausnehmen, die neue Glühlampe in derselben Position einsetzen und ihren ordnungsgemäßen Sitz überprüfen.
– Die Haltefeder auf den Lampensockel drücken und einrasten.
– Das Lampenkabel wieder anschließen.
– Zum Einbau des Deckels und de s Scheinwerfers in umgekehrter
Reihenfolge vorgehen.
Abb. 150 Nebelschein-
werferAbb. 151 Nebelschein-
werfer
AA
AF
Ibiza aleman Seite 225 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe
226Seitliche Blinker– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie die Lampenfassung des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und setzen Sie die neue Glühlampe ein.
– Rasten Sie die Lampenfassung in der Blinkerführung ein.
– Den Blinker durch Einrasten der Halterungen ⇒Abb. 152
zuerst in die Aufnahme in der Karosserie und anschließend den
Blinker in Richtung von Pfeil ⇒Abb. 152 einsetzen.

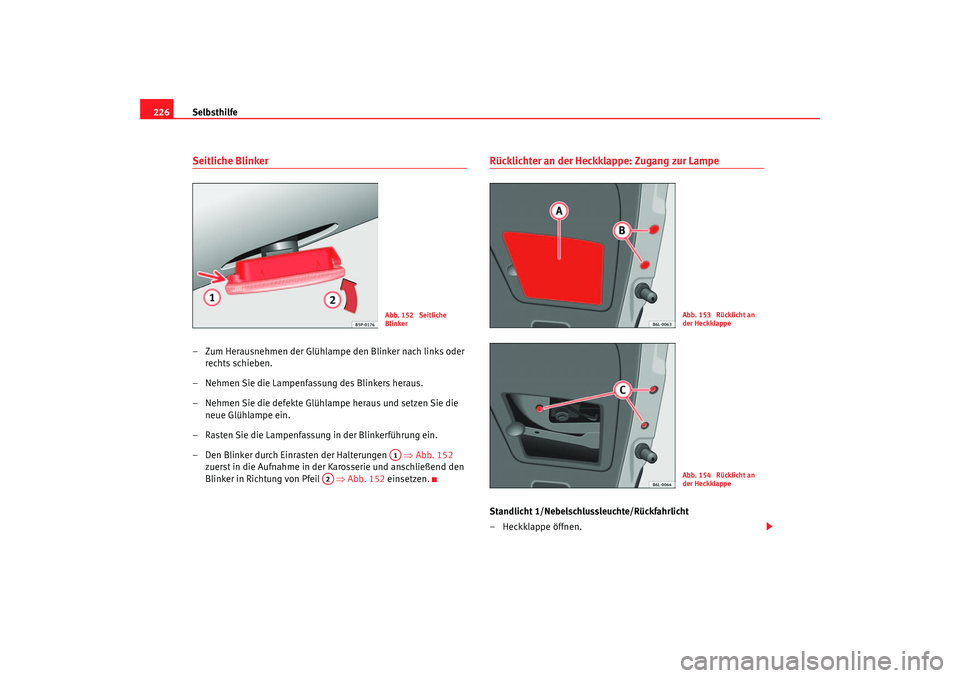

Rücklichter an der Heckklappe: Zugang zur LampeStandlicht 1/Nebelschlussleuchte/Rückfahrlicht
– Heckklappe öffnen.
Abb. 152 Seitliche
BlinkerA1
A2
Abb. 153 Rücklicht an
der HeckklappeAbb. 154 Rücklicht an
der Heckklappe
Ibiza aleman Seite 226 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe227
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

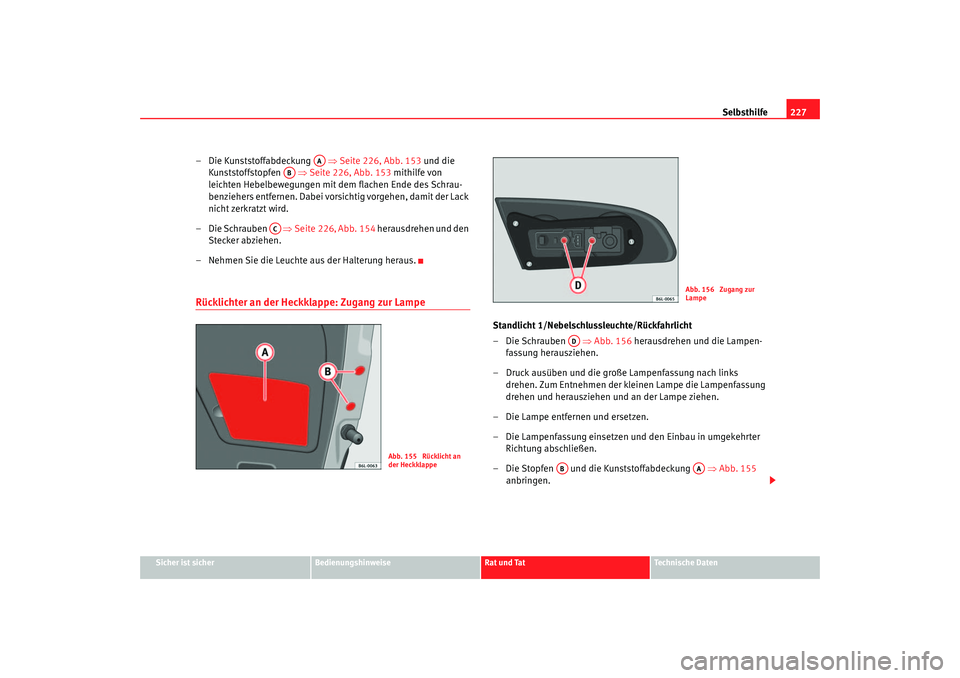

–Die Kunststoffabdeckung ⇒Seite 226, Abb. 153 und die
Kunststoffstopfen ⇒Seite 226, Abb. 153 mithilfe von
leichten Hebelbewegungen mit dem flachen Ende des Schrau-
benziehers entfernen. Dabei vorsichtig vorgehen, damit der Lack
nicht zerkratzt wird.
–Die Schrauben ⇒ Seite 226, Abb. 154 herausdrehen und den
Stecker abziehen.
– Nehmen Sie die Leuchte aus der Halterung heraus.Rücklichter an der Heckklappe: Zugang zur Lampe
Standlicht 1/Nebelschlussleuchte/Rückfahrlicht
–Die Schrauben ⇒ Abb. 156 herausdrehen und die Lampen-
fassung herausziehen.
– Druck ausüben und die große Lampenfassung nach links drehen. Zum Entnehmen der kleinen Lampe die Lampenfassung
drehen und herausziehen und an der Lampe ziehen.
– Die Lampe entfernen und ersetzen.
– Die Lampenfassung einsetzen und den Einbau in umgekehrter Richtung abschließen.
– Die Stopfen und die Kunststoffabdeckung ⇒Abb. 155
anbringen.
AA
AB
AC
Abb. 155 Rücklicht an
der Heckklappe
Abb. 156 Zugang zur
Lampe
AD
AB
AA
Ibiza aleman Seite 227 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe
228
HinweisBeim Einbau sicherstellen, dass sämtliche Dichtungen und Gummiteile sowie
die Kunststoffstopfen richtig sitzen.Rücklichter an der Karosserie

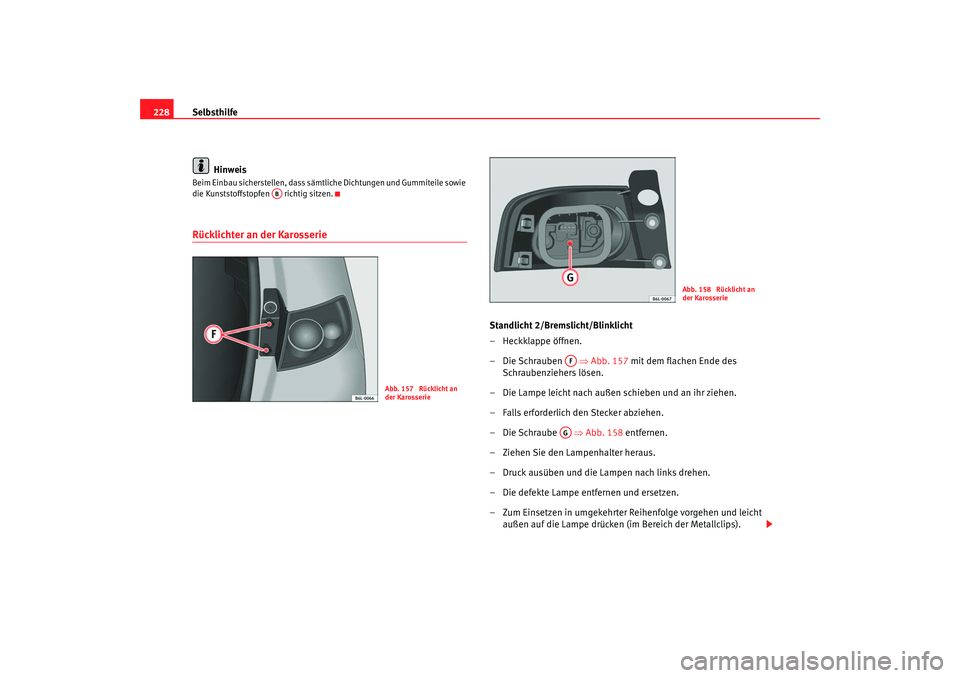

Standlicht 2/Bremslicht/Blinklicht
– Heckklappe öffnen.
–Die Schrauben ⇒ Abb. 157 mit dem flachen Ende des
Schraubenziehers lösen.
– Die Lampe leicht nach außen schieben und an ihr ziehen.
– Falls erforderlich den Stecker abziehen.
–Die Schraube ⇒Abb. 158 entfernen.
– Ziehen Sie den Lampenhalter heraus.
– Druck ausüben und die Lampen nach links drehen.
– Die defekte Lampe entfernen und ersetzen.
– Zum Einsetzen in umgekehrter Reihenfolge vorgehen und leicht außen auf die Lampe drücken (im Bereich der Metallclips).
AB
Abb. 157 Rücklicht an
der Karosserie
Abb. 158 Rücklicht an
der Karosserie
AFAG
Ibiza aleman Seite 228 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe229
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Hinweis
Beim Einbau sicherstellen, dass sämtliche Dichtungen und Gummiteile
richtig sitzen.Kennzeichenbeleuchtung– Das transparente Lampenglas du rch Druck mit dem flachen Ende
des Schraubenziehers auf die Befestigungslasche abnehmen.
– Die defekte Glühlampe durch Anfassen in der Lampenmitte und Drücken auf eine Seite aus der Lampenfassung entnehmen und
die neue Lampe einsetzen.
– Das Lampenglas in die entsprechende Öffnung einsetzen. Dabei besonders auf den korrekten Si tz der Gummidichtung achten
und drücken, bis ein Klicken zu hören ist.

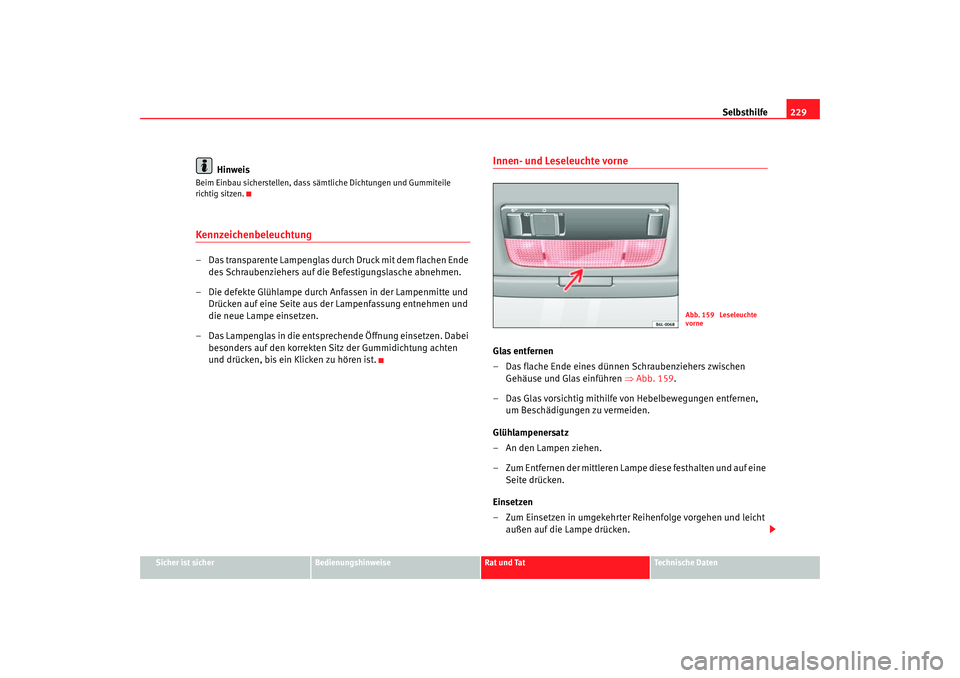

Innen- und Leseleuchte vorne Glas entfernen
– Das flache Ende eines dünnen Schraubenziehers zwischen Gehäuse und Glas einführen ⇒Abb. 159 .
– Das Glas vorsichtig mithilfe von Hebelbewegungen entfernen, um Beschädigungen zu vermeiden.
Glühlampenersatz
– An den Lampen ziehen.
– Zum Entfernen der mittleren Lampe diese festhalten und auf eine Seite drücken.
Einsetzen
– Zum Einsetzen in umgekehrter Reihenfolge vorgehen und leicht außen auf die Lampe drücken.
Abb. 159 Leseleuchte
vorne
Ibiza aleman Seite 229 Donnerstag, 6. Oktober 2005 11:03 11

Selbsthilfe
230
– Zunächst das Glas mit den kleinen Befestigungsrasten auf den Schalterrahmen aufsetzen. Anschließend auf den vorderen
Bereich drücken, bis die langen Befestigungsrasten in der Halte-
rung einrasten.Zusätzliches Bremslicht*Die Lampe sollte aufgrund der komplizierten Arbeitsabläufe in einem zuge-
lassenen SEAT-Betrieb gewechselt werden.Ablagefachleuchte*– Den Schraubenzieher zwischen Licht und Handschuhfach einführen.
– Die Lampe vorsichtig herausziehen. Anschließend die Lampe schräg ganz herausziehen.
– Die Glühlampe auswechseln.
– Die Lampe auf der Seite des Steckers zuerst von unten einsetzen und anschließend von oben drücken, bis sie einrastet.
StarthilfeStarthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsquer-
schnitt haben.Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können Sie
die Batterie eines anderen Fahr zeuges zum Starten benutzen.
Starthilfekabel
Für die Starthilfe benötigen Sie Starthilfekabel nach der Norm DIN 72553
(beachten Sie die Anweisungen des Ka belherstellers). Der Leitungsquer-
schnitt muss bei Fahrzeugen mi t Benzinmotor mindestens 25 mm
2, und bei
Fahrzeugen mit Dieselmotor mindestens 35 mm
2 betragen.
Hinweis
•
Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könnte
bereits beim Verbinden der Pluspole Strom fließen.
•
Die entladene Batterie muss ordnun gsgemäß am Bordnetz angeklemmt
sein.
