2005 Seat Ibiza 5D Betriebsanleitung (in German)

Fahren und Umwelt159
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

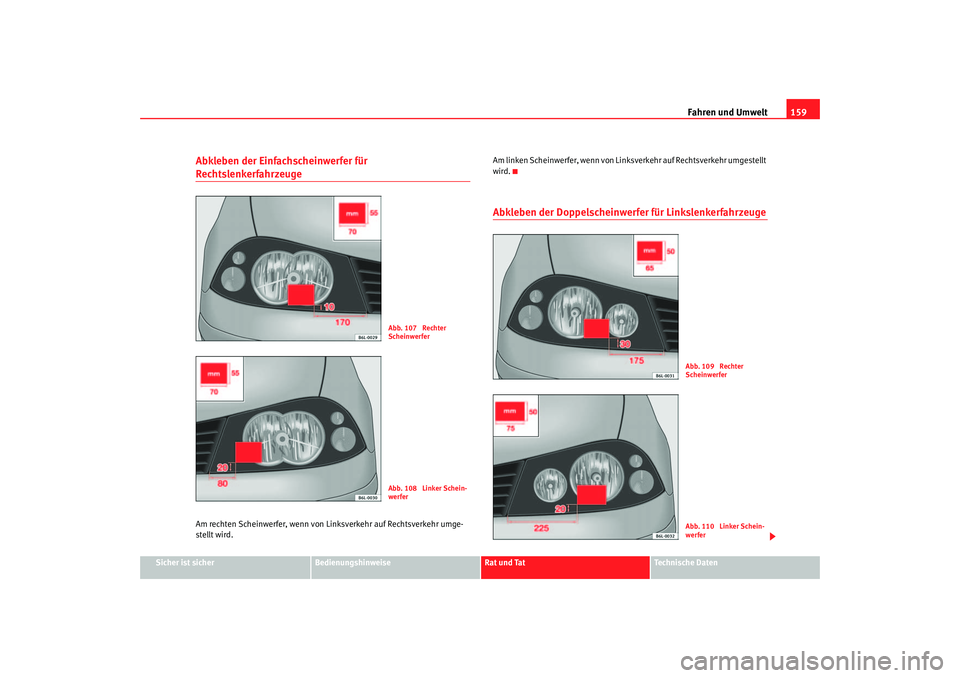

Abkleben der Einfachscheinwerfer für RechtslenkerfahrzeugeAm rechten Scheinwerfer, wenn von Li nksverkehr auf Rechtsverkehr umge-
stellt wird. Am linken Scheinwerfer, wenn von Link
sverkehr auf Rechtsverkehr umgestellt
wird.
Abkleben der Doppelscheinwerfer für Linkslenkerfahrzeuge
Abb. 107 Rechter
ScheinwerferAbb. 108 Linker Schein-
werfer
Abb. 109 Rechter
ScheinwerferAbb. 110 Linker Schein-
werfer
Ibiza aleman Seite 159 Donnerstag, 6. Oktober 2005 11:03 11

Fahren und Umwelt

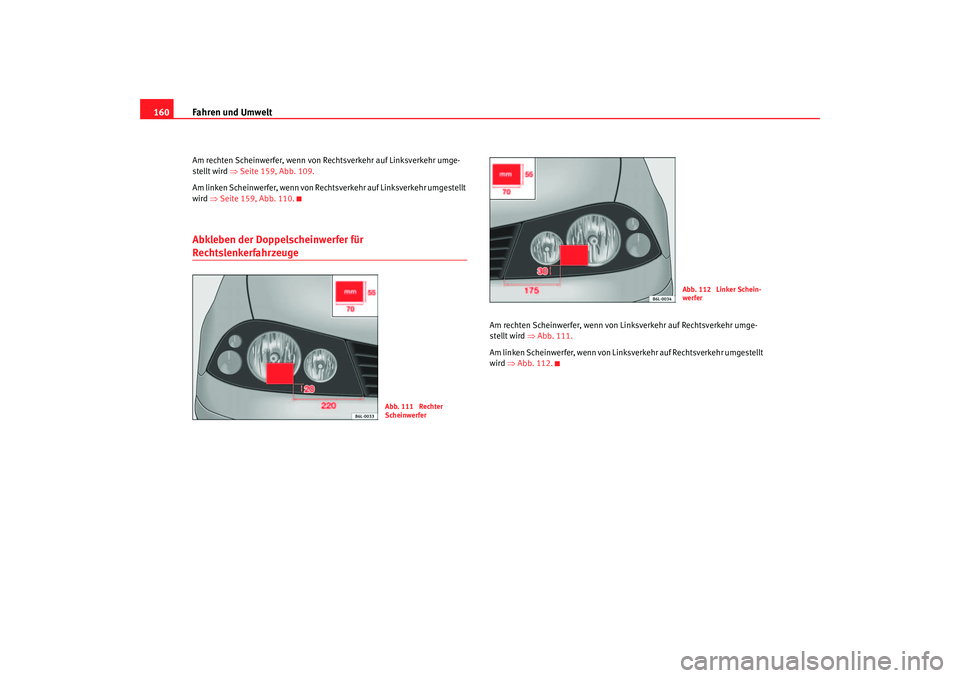

160Am rechten Scheinwerfer, wenn von Rechtsverkehr auf Linksverkehr umge-
stellt wird ⇒ Seite 159, Abb. 109.
Am linken Scheinwerfer, wenn von Rech tsverkehr auf Linksverkehr umgestellt
wird ⇒ Seite 159, Abb. 110.Abkleben der Doppelscheinwerfer für Rechtslenkerfahrzeuge
Am rechten Scheinwerfer, wenn von Linksverkehr auf Rechtsverkehr umge-
stellt wird ⇒ Abb. 111.
Am linken Scheinwerfer, wenn von Link sverkehr auf Rechtsverkehr umgestellt
wird ⇒ Abb. 112.
Abb. 111 Rechter
Scheinwerfer
Abb. 112 Linker Schein-
werfer
Ibiza aleman Seite 160 Donnerstag, 6. Oktober 2005 11:03 11

Fahren und Umwelt161
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

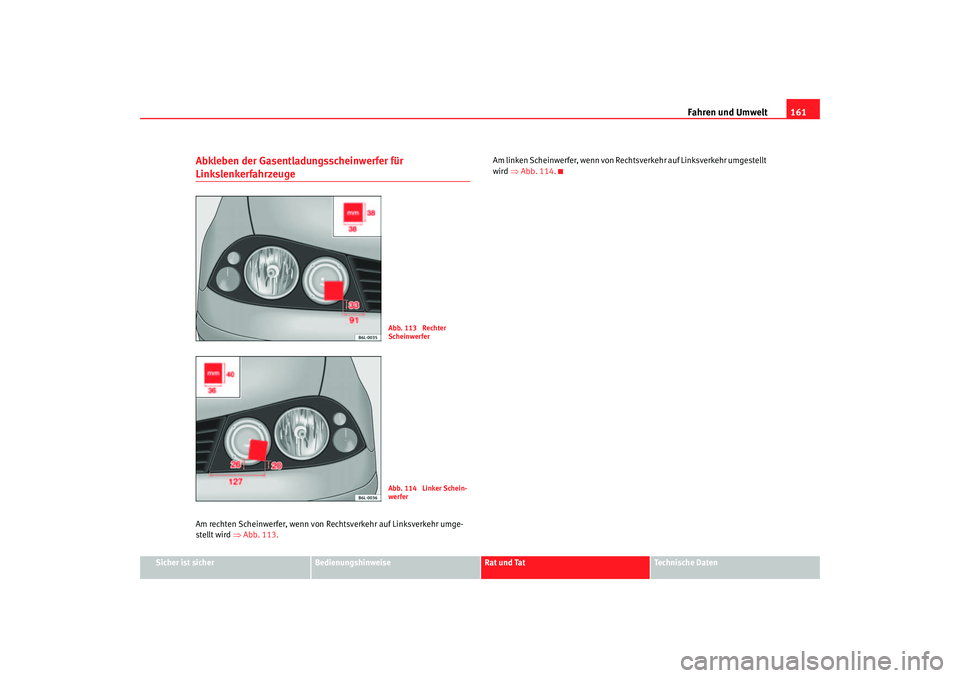

Abkleben der Gasentladungsscheinwerfer für LinkslenkerfahrzeugeAm rechten Scheinwerfer, wenn von Re chtsverkehr auf Linksverkehr umge-
stellt wird ⇒ Abb. 113. Am linken Scheinwerfer, wenn von Rech
tsverkehr auf Linksverkehr umgestellt
wird ⇒ Abb. 114.
Abb. 113 Rechter
ScheinwerferAbb. 114 Linker Schein-
werfer
Ibiza aleman Seite 161 Donnerstag, 6. Oktober 2005 11:03 11

Fahren und Umwelt
162Abkleben der Gasentladungsscheinwerfer für RechtslenkerfahrzeugeAm rechten Scheinwerfer, wenn von Li nksverkehr auf Rechtsverkehr umge-
stellt wird ⇒ Abb. 115. Am linken Scheinwerfer, wenn von Link
sverkehr auf Rechtsverkehr umgestellt
wird ⇒ Abb. 116.
Fahren mit einem AnhängerWas ist bei Anhängerbetrieb zu beachten?Das Fahrzeug kann bei entsprechender technischer Ausrüstung zum Ziehen
eines Anhängers benutzt werden.
Wenn Ihr Fahrzeug bereits werkseitig mit einer Anhängevorrichtung geliefert
wurde, ist alles für den Anhängerbetrieb technisch und gesetzlich Notwen-
dige bereits berücksichtigt.Für die Nachrüstung einer Anhängevorrichtung,
siehe ⇒Seite 178.
Steckverbindung
Zur elektrischen Verbindung zwischen Fahrzeug und Anhänger besitzt Ihr
Fahrzeug eine 12-poli ge Steckvorrichtung.
Wenn der Anhänger einen 7-poligen Stecker aufweist, ist eine Adapterlei-
tung erforderlich. Diese ist beim Fachbetrieb erhältlich.
Anhängelast / Stützlast
Die zulässige Anhängerlast darf nicht überschritten werden. Wenn Sie die
zulässige Anhängerlast nicht voll ausnutzen, können Sie entsprechend
größere Steigungen befahren.
Die angegeben Anhängelasten gelten nur für Höhen bis 1000 m über dem
Meeresspiegel. Da mit zunehmender Höhe durch die abnehmende Luftdichte
die Motorleistung sinkt und damit auch die Steigfähigkeit abnimmt, sinkt
auch die zulässige Anhängelast entsprechend. Pro angefangene 1000 m
weiterer Höhe muss das zulässig e Gespanngewicht um 10% verringert
werden. Das Gespanngewicht setzt sich aus dem tatsächlichen Gewicht des
beladenen Fahrzeugs und dem tatsächlichen Gewicht des (beladenen)
Abb. 115 Rechter
ScheinwerferAbb. 116 Linker Schein-
werfer
Ibiza aleman Seite 162 Donnerstag, 6. Oktober 2005 11:03 11

Fahren und Umwelt163
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Anhängers zusammen. Die
zulässige Stützlast auf dem Kugelkopf der
Anhängevorrichtung sollten Sie möglichst ausnutzen, nicht aber über-
schreiten.
Die Anhängelast- und Stützlas t angaben auf dem Typenschild der Anhänge-
vorrichtung sind lediglich Prüfwerte de r Vorrichtung. Die fahrzeugbezogenen
Werte, die oft unter diesen Werten liegen, finden Sie in Ihren Fahrzeugpa-
pieren bzw. in ⇒Kapitel „Technische Daten“.
Verteilung der Zuladung
Verteilen Sie die Zuladung im Anhänger so, dass sich schwere Gegenstände
möglichst nahe der Achse befinden. Sichern Sie die Gegenstände gegen
Verrutschen.
Reifenfülldruck
Wählen Sie den maximal zulässigen Reifenfülldruck, der auf dem Aufkleber
an der Innenseite der Tankklappe angegeben ist. Der Reifendruck am
Anhänger richtet sich nach der Empfehlung des Anhänger-Herstellers.
Außenspiegel
Wenn Sie den Verkehrsbereich hinter dem Anhänger nicht mit den serienmä-
ßigen Rückspiegeln übersehen können, müssen Sie zusätzliche Außen-
spiegel anbringen lassen. Beide Außenspiegel sollten an klappbaren Ausle-
gern befestigt sein. Stellen Sie die Außenspiegel so ein, dass sie ein
ausreichendes Blickfeld nach hinten bieten.
ACHTUNG!
Befördern Sie niemals Personen in einem Anhänger – Lebensgefahr!
Hinweis
•
Wegen der höheren Fahrzeugbelastun g bei häufigem Anhängerbetrieb
empfehlen wir, das Fahrzeug auch zwischen den Inspektions-Intervallen
warten zu lassen.
•
Erkundigen Sie sich, ob in Ihrem Land besondere Vorschriften für das
Fahren mit einem Anhänger gelten.
Kugelkopf der Anhängevorrichtung*
Der Kugelkopf der Anhängevorrichtung befindet sich im
Werkzeugkasten.Eine Anleitung zum richtigen An- un d Abbauen des Kugelkopfes der Anhän-
gevorrichtung liegt dem Kugelkopf bei.
ACHTUNG!
Der Kugelkopf der Anhängevorrichtung muss im Gepäckraum sicher befes-
tigt sein, um Verletzungen durch umherfliegende Teile zu vermeiden.
Hinweis
•
Aus gesetzlichen Gründen muss bei Fahrten ohne Anhänger der Kugel-
kopf abgenommen werden, wenn er die Sicht auf das Nummernschild
beeinträchtigt.
Fahrhinweise
Das Fahren mit Anhänger erfordert besondere Vorsicht.Gewichtsverteilung
Bei leerem Fahrzeug und beladenem Anhänger ist die Gewichtsverteilung
sehr ungünstig. Falls Sie dennoch in dieser Kombination fahren müssen,
fahren Sie besonders langsam.
Ibiza aleman Seite 163 Donnerstag, 6. Oktober 2005 11:03 11

Fahren und Umwelt
164Geschwindigkeit
Mit zunehmender Geschwindigkeit verringert sich die Fahrstabilität des
Gespannes. Daher sollten Sie bei ungünstigen Straßen- oder Witterungsbe-
dingungen (Gefahr bei starkem Wind!) die gesetzlich erlaubten Höchstge-
schwindigkeiten nich t ausnutzen. Dies gilt insbesondere für Gefällestrecken.
Auf jeden Fall müssen Sie die Geschwindigkeit sofort herabsetzen, sobald
Sie auch nur die geringste Pendelbewegung des Anhängers erkennen. Versu-
chen Sie keinesfalls, das Gespann durch Beschleunigen „strecken“ zu
wollen.
Bremsen Sie rechtzeitig! Bei einem Anhänger mit Auflaufbremse bremsen Sie
zuerst sanft , dann zügig. So vermeiden Sie Bremsstöße durch blockierende
Anhängerräder. Wählen Sie vor Gefällestre cken rechtzeitig eine kleinere Fahr-
stufe, damit der Motor als Bremse wirken kann.
Überhitzung
Wenn Sie bei sehr hohen Außentemperat uren eine längere Steigung in einem
niedrigen Gang mit hoher Motordrehzahl fahren müssen, achten Sie bitte auf
die Küh l
mitteltemperaturanzeige ⇒ Seite 57.
Elektr

onisches Stabilitätsprogramm*
Lassen Sie das ESP* beim Fahren mi t Anhänger immer eingeschaltet. Das
ESP* erleichtert es, einen ausbrechenden oder pendelnden Anhänger zu
stabilisieren.
Wirtschaftlich und umweltbewusst fahrenAllgemeine Hinweise
Der Kraftstoffverbrauch hängt wesentlich vom persönlichen
Fahrstil ab.Der Kraftstoffverbrauch, die Umweltbelastung und der Verschleiß von Motor,
Bremsen und Reifen hängen im wesen tlichen von drei Faktoren ab:•
Persönlicher Fahrstil
•
Einsatzbedingungen (Witterung, Fahrbahnbeschaffenheit)
•
Technische Voraussetzungen
Durch vorausschauende und ökonomische Fahrweise lässt sich der Kraftstoff-
verbrauch leicht um 10-15 Prozent reduzieren. Dieses Kapitel soll Ihnen
helfen, die Umwelt und gleichzeitig Ihren Geldbeutel zu entlasten.
Vorausschauend fahrenBeim Beschleunigen verbraucht ein Fahrzeug den meisten Kraftstoff. Wenn
Sie vorausschauend fahren, müssen Sie weniger bremsen und demzufolge
auch weniger beschleunigen. Lassen Sie das Fahrzeug ausrollen, wenn dies
möglich ist, beispielswei se wenn erkennbar ist, dass die nächste Ampel auf
Rot steht.Regelmäßige WartungWenn Sie Ihr Fahrzeug regelmäßig von Ihre m SEAT-Betrieb warten lassen ist
es auch immer auch vor Fahrtantritt betriebsbereit, und Sie können den
Ibiza aleman Seite 164 Donnerstag, 6. Oktober 2005 11:03 11

Fahren und Umwelt165
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Benzinverbrauch senken. Der Wartungszu
stand des Motors wirkt sich nicht
nur auf die Verkehrssicherheit und Werterhaltung Ihres Fahrzeuges aus,
sondern auch auf den Kraftstoffverbrauch.
Ein schlecht eingestellter Motor kann zu einem Kraftstoffverbrauch führen,
der 10% höher ist als normal!
Prüfen Sie auch den Ölstand bei jedem Tanken ⇒Seite 188. Der Ölverbrauch
ist in hohem Maße von der Belastung und der Drehzahl des Motors abhängig.
Je nach Fahrweise kann der Ölverbrauch bis zu 1 Liter auf 1.000 km Fahr-
strecke betragen.
Weniger KurzstreckenMotor und Katalysator müssen ihre optimale Betriebstemperatur erreicht
haben, um Verbrauch und Schadstoffemission wirkungsvoll zu reduzieren.
Der kalte Motor verbraucht direkt nach dem Start 50-70 l/100 km an Kraft-
stoff. Nach etwa einem Kilometer sinkt der Verbrauch auf 20-30 l/100 km. Erst nach etwa
vier Kilometern ist der Motor betriebswarm und der Verbrauch
hat sich normalisiert. Kurzstrecken sollten Sie deshalb vermeiden.
Entscheidend ist in diesem Zusammenhang auch die Umgebungstempe-
ratur .
zeigt den unterschiedlichen Kraftstoffverbrauch für die gleiche Strecke
einmal bei +20
°C und einmal -10
°C. Ihr Fahrzeug verbraucht im Winter mehr
Kraftstoff als im Sommer.
Abb. 117 Kraftstoffver-
brauch in l/100km bei
zwei verschieden Umge-
bungstemperaturen
Ibiza aleman Seite 165 Donnerstag, 6. Oktober 2005 11:03 11

Pflegen und Reinigen
166Pflegen und ReinigenGrundsätzlichesRegelmäßiges Waschen und Pf legen erhält den Wert des
Fahrzeugs.Regelmäßige Pflege
Regelmäßige und sachkundige Pflege dient der Werterhaltung Ihres Fahr-
zeuges. Sie kann eine der Voraussetzungen für die Anerkennung von Gewähr-
leistungsansprüchen bei Korrosionsschäden und Lackmängeln an der Karos-
serie sein.
Der beste Schutz des Fahrzeuges vor schädlichen Umwelteinflüssen ist
häufiges Waschen und Konservieren. Je länger Insektenrückstände,
Vogelkot, Baumharze, Straßen- und Industriestaub, Teer, Rußpartikel, Streu-
salze und andere aggressive Ablagerungen auf der Wagenoberfläche haften
bleiben, desto nachhaltiger ist ihre zerstörende Wirkung. Hohe Tempera-
turen, wie sie z. B. durch intensive Sonneneinstrahlung entstehen,
verstärken die ätzende Wirkung.
Nach dem Ende der winterlichen Streu periode sollte unbedingt auch die
Unterseite des Fahrzeuges gründlich gewaschen werden.
Pflegemittel
Die erforderlichen Pflegemittel sind beim Fachbetrieb erhältlich. Bitte
bewahren Sie die Packungsbeilagen der Pflegemittel solange auf, bis Sie die
Pflegemittel aufgebraucht haben.
ACHTUNG!
•
Pflegemittel können giftig sein. Daher dürfen Sie nur in den Originalbe-
hältern aufbewahrt werden. Halten Sie die Pflegemittel von Kindern fern!
Andernfalls besteht Vergiftungsgefahr!
•
Lesen und beachten Sie vor der Anwendung der Pflegemittel die
Hinweise und Warnungen auf der Verpackung. Bei missbräuchlicher
Anwendung können Pflegemittel gesundheitsschädlich sein oder Schäden
am Fahrzeug verursachen. Die Anwendung von Produkten, die giftige
Dämpfe erzeugen können, muss an gut belüfteten Orten durchgeführt
werden.
•
Benutzen Sie niemals Kraftstoff, Terpentin, Motoröl, Nagellackent-
ferner oder andere leicht verflüchtigende Flüssigkeiten. Diese Mittel sind
giftig und leicht entflammbar. Es besteht Brand- und Explosionsgefahr.
•
Bevor Sie Ihr Fahrzeug waschen oder pflegen, schalten Sie den Motor
aus, ziehen Sie die Handbremse an und ziehen Sie den Zündschlüssel ab.Vorsicht!
Versuchen Sie auf keinen Fall, Schmutz, Schlamm oder Staub zu entfernen,
wenn die Fahrzeugoberfläche trocken ist. Verwenden Sie dazu auch keinen
trockenen Lappen oder Schwamm, da Sie sonst die Lackierung oder die Fens-
terscheiben Ihres Fahr zeuges beschädigen können. Weichen Sie den
Schmutz, Schlamm oder Staub mit reichlich Wasser auf.
Umwelthinweis
•
Bevorzugen Sie beim Kauf der Pflege mittel umweltfreundliche Produkte.
•
Reste von Pflegemitteln gehören nicht in den Hausmüll. Beachten Sie
dazu die Hinweise auf der Verpackung.ACHTUNG! Fortsetzung
Ibiza aleman Seite 166 Donnerstag, 6. Oktober 2005 11:03 11
