2005 Hyundai Matrix Manual del propietario (in Spanish)

1COMPONENTES DE SU HYUNDAI

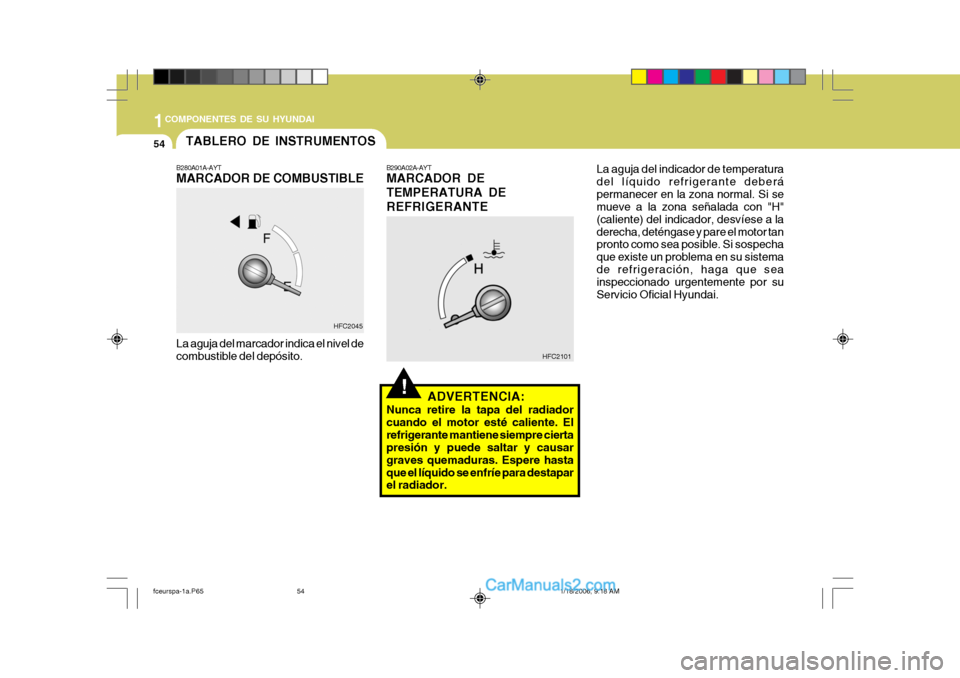

54
!
B280A01A-AYT MARCADOR DE COMBUSTIBLE La aguja del marcador indica el nivel de combustible del depósito. B290A02A-AYT MARCADOR DE TEMPERATURA DEREFRIGERANTE
HFC2045 HFC2101
ADVERTENCIA:
Nunca retire la tapa del radiador cuando el motor esté caliente. Elrefrigerante mantiene siempre cierta presión y puede saltar y causar graves quemaduras. Espere hastaque el líquido se enfríe para destapar el radiador. La aguja del indicador de temperatura del líquido refrigerante deberápermanecer en la zona normal. Si se mueve a la zona señalada con "H" (caliente) del indicador, desvíese a laderecha, deténgase y pare el motor tan pronto como sea posible. Si sospecha que existe un problema en su sistemade refrigeración, haga que sea inspeccionado urgentemente por su Servicio Oficial Hyundai.
TABLERO DE INSTRUMENTOS
fceurspa-1a.P65
1/18/2006, 9:18 AM
54

1
COMPONENTES DE SU HYUNDAI

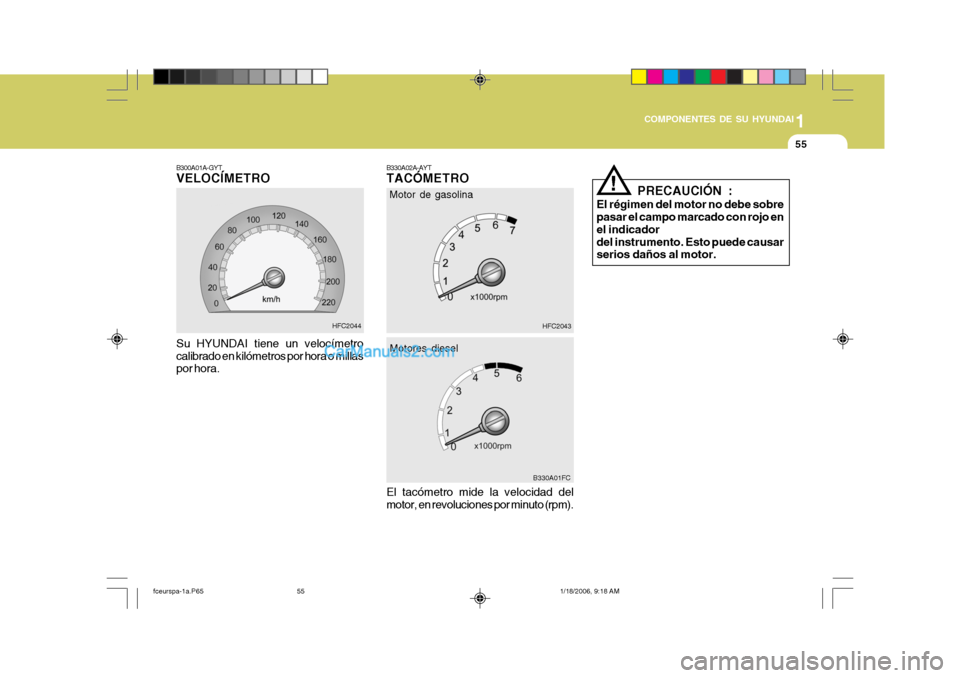

55
PRECAUCIÓN :
El régimen del motor no debe sobre pasar el campo marcado con rojo en el indicadordel instrumento. Esto puede causar serios daños al motor.!
B300A01A-GYT VELOCÍMETRO Su HYUNDAI tiene un velocímetro calibrado en kilómetros por hora o millas por hora. B330A02A-AYT TACÓMETRO El tacómetro mide la velocidad del motor, en revoluciones por minuto (rpm).Motor de gasolina
HFC2044 HFC2043
B330A01FC
Motores diesel
fceurspa-1a.P65
1/18/2006, 9:18 AM
55

1COMPONENTES DE SU HYUNDAI

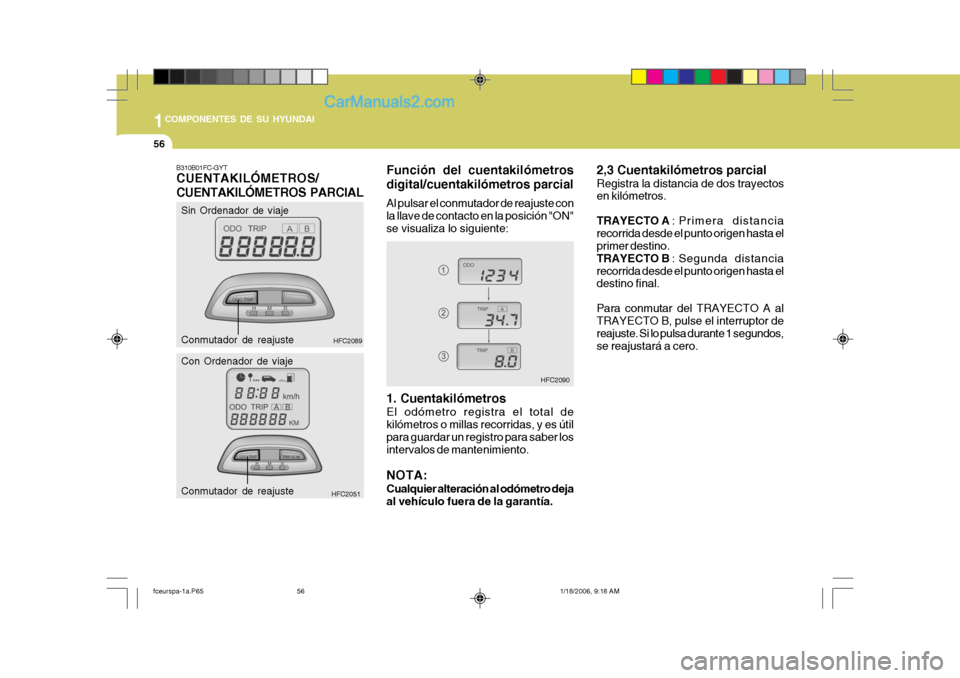

56
2,3 Cuentakilómetros parcial Registra la distancia de dos trayectos en kilómetros. TRAYECTO A
: Primera distancia
recorrida desde el punto origen hasta el primer destino. TRAYECTO B : Segunda distancia
recorrida desde el punto origen hasta el destino final. Para conmutar del TRAYECTO A al TRAYECTO B, pulse el interruptor de reajuste. Si lo pulsa durante 1 segundos, se reajustará a cero.
HFC2090
B310B01FC-GYT CUENTAKILÓMETROS/ CUENTAKILÓMETROS PARCIAL
Sin Ordenador de viaje
HFC2089Función del cuentakilómetrosdigital/cuentakilómetros parcial Al pulsar el conmutador de reajuste con la llave de contacto en la posición "ON"se visualiza lo siguiente:
Conmutador de reajuste
HFC2051
Con Ordenador de viaje Conmutador de reajuste
1. Cuentakilómetros El odómetro registra el total de kilómetros o millas recorridas, y es útil para guardar un registro para saber losintervalos de mantenimiento. NOTA: Cualquier alteración al odómetro deja al vehículo fuera de la garantía.
fceurspa-1a.P65
1/18/2006, 9:18 AM
56

1
COMPONENTES DE SU HYUNDAI

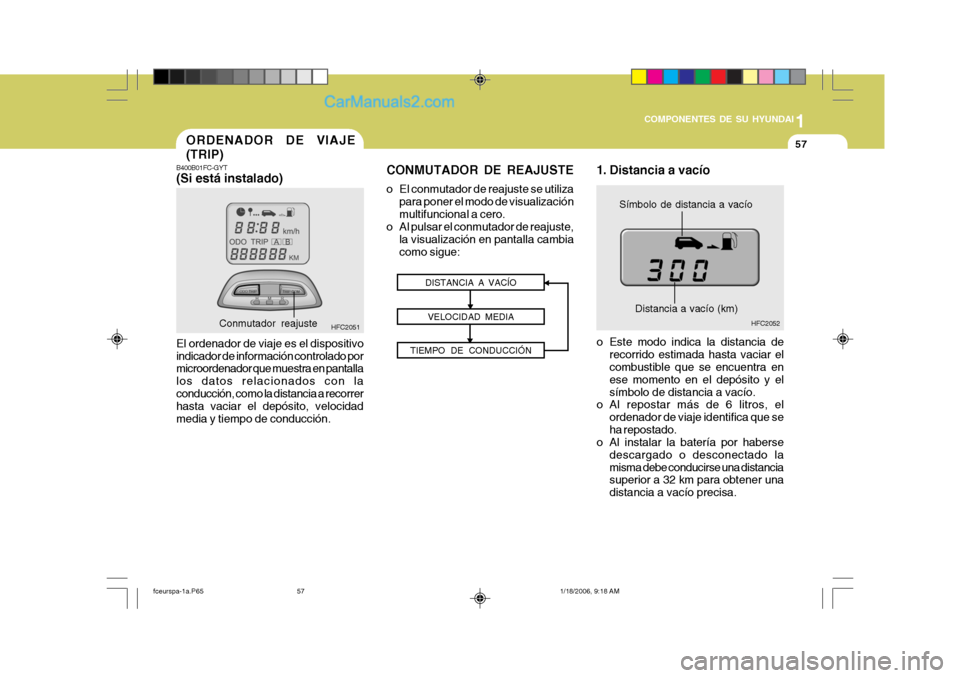

57ORDENADOR DE VIAJE (TRIP)
B400B01FC-GYT
(Si está instalado) El ordenador de viaje es el dispositivo indicador de información controlado por microordenador que muestra en pantalla los datos relacionados con laconducción, como la distancia a recorrer hasta vaciar el depósito, velocidad media y tiempo de conducción. Símbolo de distancia a vacío
DISTANCIA A VACÍO VELOCIDAD MEDIA
TIEMPO DE CONDUCCIÓN
HFC2051 HFC2052
Distancia a vacío (km)
1. Distancia a vacío
CONMUTADOR DE REAJUSTE
o El conmutador de reajuste se utiliza
para poner el modo de visualización multifuncional a cero.
o Al pulsar el conmutador de reajuste,
la visualización en pantalla cambiacomo sigue:
o Este modo indica la distancia derecorrido estimada hasta vaciar el combustible que se encuentra en ese momento en el depósito y elsímbolo de distancia a vacío.
o Al repostar más de 6 litros, el
ordenador de viaje identifica que seha repostado.
o Al instalar la batería por haberse
descargado o desconectado lamisma debe conducirse una distancia superior a 32 km para obtener una distancia a vacío precisa.
Conmutador reajuste
fceurspa-1a.P65
1/18/2006, 9:18 AM
57

1COMPONENTES DE SU HYUNDAI

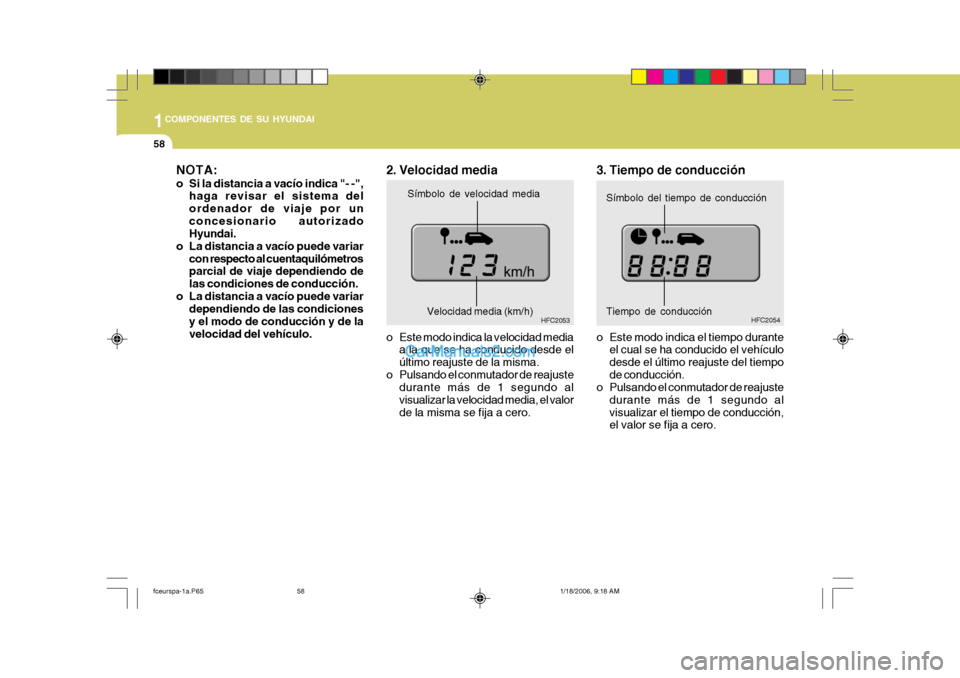

58
HFC2054
Símbolo de velocidad media
HFC2053Símbolo del tiempo de conducción
Velocidad media (km/h) Tiempo de conducción
NOTA:
o Si la distancia a vacío indica "- -", haga revisar el sistema del ordenador de viaje por unconcesionario autorizado Hyundai.
o La distancia a vacío puede variar con respecto al cuentaquilómetrosparcial de viaje dependiendo de las condiciones de conducción.
o La distancia a vacío puede variar dependiendo de las condicionesy el modo de conducción y de lavelocidad del vehículo. 2. Velocidad media
o Este modo indica la velocidad media
a la que se ha conducido desde el último reajuste de la misma.
o Pulsando el conmutador de reajuste durante más de 1 segundo alvisualizar la velocidad media, el valorde la misma se fija a cero. 3. Tiempo de conducción
o Este modo indica el tiempo durante
el cual se ha conducido el vehículo desde el último reajuste del tiempode conducción.
o Pulsando el conmutador de reajuste
durante más de 1 segundo alvisualizar el tiempo de conducción, el valor se fija a cero.
fceurspa-1a.P65 1/18/2006, 9:18 AM
58

1
COMPONENTES DE SU HYUNDAI
59
B340C02FC-GYT Mando de luces largas
Para operar las luces largas, en el extremo de la palanca señalizadora hay una perilla que se gira hacia adelante y tiene tres posiciones: NOTA: Para encender las luces largas, la llave de contacto debe estar en posición "ON".
B340B01A-AYT Luces de cruce (Bocina de luces) Para utilizar estas luces, tire hacia usted de la palanca del mando señalizador, obteniendo un destello delas luces largas, al soltar la palanca esta volverá automáticamente a la posición central.
B340B01FC
B340C01FC
MANDO SELECTOR DE LUCES
B340A01A-AYT Intermitentes: Empujando hacia abajo el vástago del mando selector de luces, hará funcionarlas luces intermitentes del lado izquierdo en forma intermitente. Empujándolo hacia arriba, señalizará a la derecha.Cuando usted termina el giro y devuelve el volante al centro, esta palanca retorna a su posición central, apagando lasluces señalizadoras. Si al manejar el intermitente, los intervalos de intermitencia son más rápidos o máslentos de lo normal o no hay destellos, esto significa que hay un mal funcionamiento en el sistema deintermitentes. Cerciórese que no existe ni un fusible ni una bombilla quemada.
fceurspa-1a.P65 1/18/2006, 9:18 AM
59

1COMPONENTES DE SU HYUNDAI

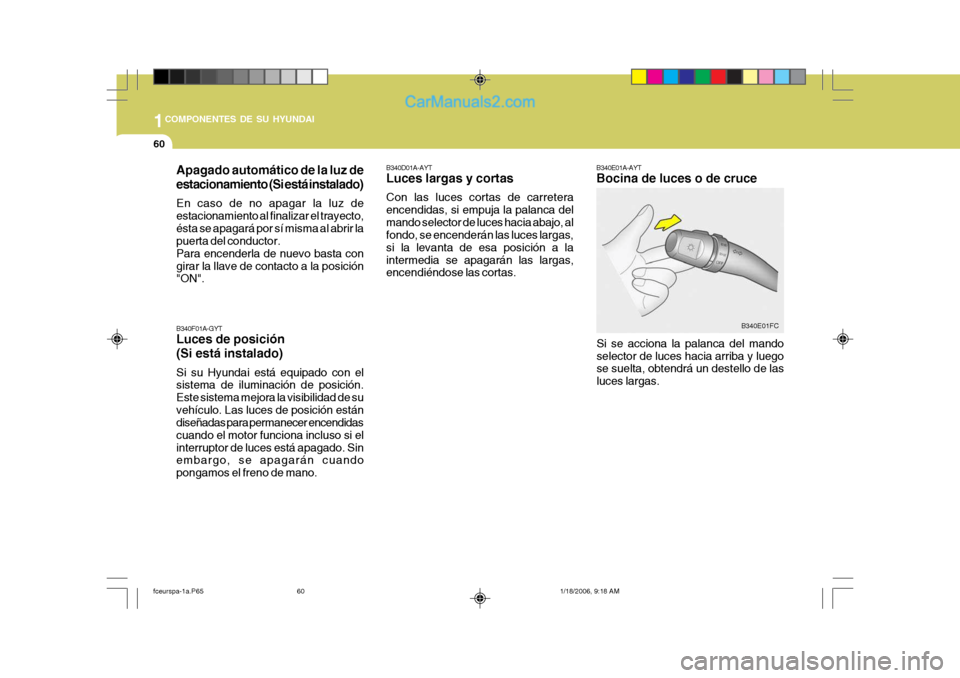

60
B340E01A-AYT Bocina de luces o de cruce
Si se acciona la palanca del mando selector de luces hacia arriba y luego se suelta, obtendrá un destello de las luces largas. B340E01FC
B340F01A-GYT Luces de posición (Si está instalado) Si su Hyundai está equipado con el sistema de iluminación de posición. Este sistema mejora la visibilidad de suvehículo. Las luces de posición están diseñadas para permanecer encendidas cuando el motor funciona incluso si elinterruptor de luces está apagado. Sin embargo, se apagarán cuando pongamos el freno de mano. B340D01A-AYT Luces largas y cortas Con las luces cortas de carretera encendidas, si empuja la palanca delmando selector de luces hacia abajo, al fondo, se encenderán las luces largas, si la levanta de esa posición a laintermedia se apagarán las largas, encendiéndose las cortas.
Apagado automático de la luz de estacionamiento (Si está instalado) En caso de no apagar la luz de estacionamiento al finalizar el trayecto,ésta se apagará por sí misma al abrir la puerta del conductor. Para encenderla de nuevo basta congirar la llave de contacto a la posición "ON".
fceurspa-1a.P65
1/18/2006, 9:18 AM
60

1
COMPONENTES DE SU HYUNDAI

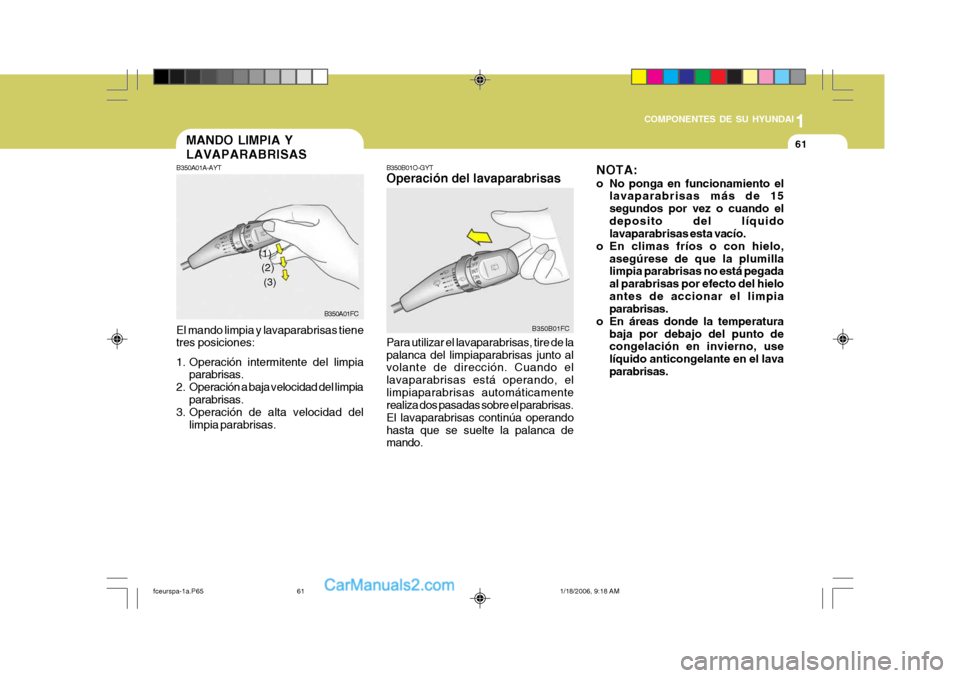

61
B350B01O-GYT Operación del lavaparabrisas Para utilizar el lavaparabrisas, tire de la palanca del limpiaparabrisas junto al volante de dirección. Cuando el lavaparabrisas está operando, ellimpiaparabrisas automáticamente realiza dos pasadas sobre el parabrisas. El lavaparabrisas continúa operandohasta que se suelte la palanca de mando. B350B01FCNOTA:
o No ponga en funcionamiento el
lavaparabrisas más de 15 segundos por vez o cuando eldeposito del líquido lavaparabrisas esta vacío.
o En climas fríos o con hielo, asegúrese de que la plumillalimpia parabrisas no está pegada al parabrisas por efecto del hieloantes de accionar el limpia parabrisas.
o En áreas donde la temperatura baja por debajo del punto decongelación en invierno, use líquido anticongelante en el lavaparabrisas.
MANDO LIMPIA Y LAVAPARABRISAS
B350A01A-AYT
El mando limpia y lavaparabrisas tiene tres posiciones:
1. Operación intermitente del limpia parabrisas.
2. Operación a baja velocidad del limpia parabrisas.
3. Operación de alta velocidad del
limpia parabrisas. B350A01FC
(1)
(2)
(3)
fceurspa-1a.P65 1/18/2006, 9:18 AM
61
