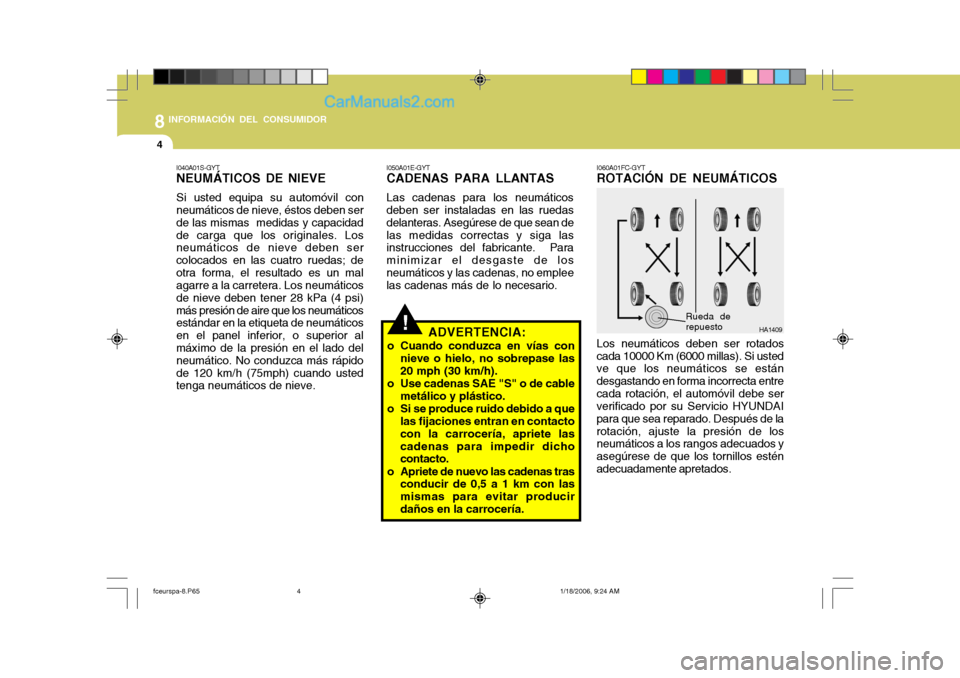

8INFORMACIÓN DEL CONSUMIDOR
4
HA1409
Rueda de repuesto
I050A01E-GYT CADENAS PARA LLANTAS Las cadenas para los neumáticos deben ser instaladas en las ruedas delanteras. Asegúrese de que sean delas medidas correctas y siga las instrucciones del fabricante. Para minimizar el desgaste de losneumáticos y las cadenas, no emplee las cadenas más de lo necesario.!ADVERTENCIA:
o Cuando conduzca en vías con nieve o hielo, no sobrepase las 20 mph (30 km/h).
o Use cadenas SAE "S" o de cable
metálico y plástico.
o Si se produce ruido debido a que las fijaciones entran en contactocon la carrocería, apriete lascadenas para impedir dicho contacto.
o Apriete de nuevo las cadenas tras conducir de 0,5 a 1 km con las mismas para evitar producirdaños en la carrocería. I060A01FC-GYT ROTACIÓN DE NEUMÁTICOS
Los neumáticos deben ser rotados cada 10000 Km (6000 millas). Si usted ve que los neumáticos se están desgastando en forma incorrecta entrecada rotación, el automóvil debe ser verificado por su Servicio HYUNDAI para que sea reparado. Después de larotación, ajuste la presión de los neumáticos a los rangos adecuados y asegúrese de que los tornillos esténadecuadamente apretados.
I040A01S-GYT NEUMÁTICOS DE NIEVE
Si usted equipa su automóvil con
neumáticos de nieve, éstos deben ser de las mismas medidas y capacidadde carga que los originales. Los neumáticos de nieve deben ser colocados en las cuatro ruedas; deotra forma, el resultado es un mal agarre a la carretera. Los neumáticos de nieve deben tener 28 kPa (4 psi)más presión de aire que los neumáticos estándar en la etiqueta de neumáticos en el panel inferior, o superior al máximo de la presión en el lado del neumático. No conduzca más rápidode 120 km/h (75mph) cuando usted tenga neumáticos de nieve.
fceurspa-8.P65 1/18/2006, 9:24 AM
4

8
INFORMACIÓN DEL CONSUMIDOR
5
!
I070A01A-AYT ALINEADO DE RUEDAS Un neumático no alineado puede causar conducción inestable y desgaste de neumáticos. Los neumáticos fueron alineados en lafábrica antes de ser entregado a usted, pero usted debe volver a alinearlos al menos un año después de adquirir elautomóvil, y cada vez que realice un cambio de neumáticos. ADVERTENCIA:
o No utilice la rueda de repuesto para la rotación de los neumáticos.
o No mezcle neumáticos estándar con neumáticos radiales bajoninguna circunstancia. Estopuede causar serias inestabilidad en la conducción. I080A01A-AYT TRACCIÓN DE LOS NEUMÁTICOS La tracción de los neumáticos puede ser reducida si usted conduce con los neumáticos equivocados, neumáticoscon la presión inadecuada o neumáticos lisos. Los neumáticos deben ser reemplazados cuandoaparecen los testigos de desgaste. Para reducir la posibilidad de perdida de control, cuando llueva, nieve ohiele reduzca la velocidad.
!
I090A01HP-GYT CUANDO CAMBIE LOS NEUMÁTICOS
1.6 mm (0.06 in.)
Indicador de desgasteI090A02FC
ADVERTENCIA:
o ¡Conducir con neumáticos desgastados es peligroso! Neumáticos desgastados causan una pérdida de eficiencia de frenado, control de dirección y tracción. Cuando cambie los neumáticos, nunca combine neumáticos radiales con neumáticos convencionales en el mismo automóvil. Si usted pone neumáticos convencionales
deben ser montados en juego de cuatro.
fceurspa-8.P65 1/18/2006, 9:24 AM
5

8INFORMACIÓN DEL CONSUMIDOR
6
Los neumáticos originales de su
automóvil tienen indicadores de desgaste. Estos aparecen cuando la profundidad
del dibujo es de 1.6 mm (0.06 in.). Losneumáticos deben ser cambiados cuando aparecen dos o más de los indicadores de desgaste en lasuperficie. Siempre cambie los neumáticos por los de las medidas recomendadas. Si usted cambia lasruedas, las nuevas llantas deben ser las que especifica HYUNDAI.
D040B01E
I100A01FC-GYT
RUEDA DE REPUESTO Y HERRAMIENTAS
Su HYUNDAI es entregado con lo siguiente: Rueda de repuesto Llave de tuercas de la rueda Barra de torsión Llave inglesa Destornillador Gato
o Su vehículo está equipado con
neumáticos diseñados para proporcionar una conducción segura y un buen manejo. No use ruedas ni neumáticos de tamañoo tipo distinto del montado originalmente en su vehículo. Ello podría afectar la seguridad y elrendimiento de su vehículo, lo cual podría conducir a fallos de manejo o provocar el vuelco delvehículo y causar lesiones graves. Al cambiar los neumáticos, asegúrese de que las cuatroruedas y neumáticos sean del mismo tamaño, tipo, banda de rodadura, marca y capacidad decarga. Si a pesar de todo decide equipar su vehículo con una combinación de ruedas yneumáticos no recomendada por Hyundai para la conducción fuera de vías, no utilice dichosneumáticos para la conducción por vías públicas.
fceurspa-8.P65 1/18/2006, 9:24 AM
6

9
ESPECIFICACIONES DEL VEHÍCULO
9
Dimensiones ................................................................. 9-2
Motor ... ........................................................... ............... 9-3
Carta de engrase .......................................................... 9-4
fceurspa-9.P65 1/18/2006, 9:24 AM
1

9 ESPECIFICACIONES DEL VEHÍCULO
2
J010A01FC-GYT DIMENSIONES
4,025(158.4)1,740(68.5) 1,635(64.3)
*1,685(66.3)
2,600(102.3) 1,485 (58.5)1,485 (58.5)
Longitud totalAncho total Altura total (Vacío) Batalla Ancho de vía
Delantero Trasero
Tipo Juego libre en el volanteCarrera de cremallera Tipo de bomba de aceite
Piñón y cremallera0 ~ 30 mm (0 ~ 1.18 in) 146±1mm (5.7 ± 0.04 in.)Tipo de paletas
J060A01S-GYT SISTEMA DE COMBUSTIBLE
J020A01FC-GYTDIRECCIÓN ASISTIDA J030A01FC-GYTRUEDAS
185/65 R14 195/55 R15205/55 R15 (Sólo 1.8 DOHC)
EstándardOpción
J050A01FC-GYT FRENOS Doble circuito hidráulico con servo Disco. ventiladoTambor Cable
Tipo Freno delantero tipoFreno trasero tipo Freno aparcamiento
COMPONENTE Batería Alternador
J040A02FC-GHT SISTEMA ELÉCTRICO
GASOLINA
MF 45AH, MF 60AH (12V) 90A (13.5V)
mm (in.)
Capacidad del deposito de combustibleLitros
55 Galón.USA
14.5 Galón.lmp
12
DIESEL
CMF 68AH
120A (12V)
*Reja portaequipajes, si está instalado J030B01FC-GYT RUEDA DE REPUESTO
Temporal Tamaño normal
EstándarOpción
fceurspa-9.P65
1/18/2006, 9:24 AM
2

9
ESPECIFICACIONES DEL VEHÍCULO
3MOTOR
J070A04FC-GYT DIESEL
1.5 4-Cilindros en linea DOHC
740 ± 100- -----
AUTOAJUSTABLE -
1- 3 - 2
GASOLINA
1.6/1.8-Cilindros en linea DOHC
800 ± 100(1.6 L), 750 ± 100(1.8 L)800 ± 100(1.6 L), 800 ± 100(1.8 L) BKR5ES-11RC10YC4BKR5ES
RC10YC
1.0 ~ 1.1 mm (0.039 ~ 0.043 in.)0.7 ~ 0.8 mm (0.028 ~ 0.032 in.) AUTOAJUSTABLE(1.6 DOHC)
0.17 ~ 0.23 mm (0.0067 ~ 0.0091 in.) (1.8 DOHC)
AUTOAJUSTABLE(1.6 DOHC)
0.25 ~ 0.31 mm ( 0.0098 ~ 0.0122 in.) (1.8 DOHC)
AUTOAJUSTABLE(1.6 DOHC)
0.12 ~ 0.28 mm (0.0047 ~ 0.011 in.) (1.8 DOHC)
AUTOAJUSTABLE(1.6 DOHC)
0.20 ~ 0.38 mm ( 0.0079 ~ 0.015 in.) (1.8 DOHC)
APMS 5° ± 5° (1.6 L), APMS 7° ± 5° (1.8 L) 1 - 3 - 4 - 2
CHAMPION NGKCHAMPIONNGK
COMPONENTE
Tipo de MotorVelocidad de Ralenti Bujías Distancia entre electrodos Holgura de válvula (Motor frio: 20 ± 5°C) Avance de Encendido Orden de Encendido A/CON OFFA/CON ON Sin plomo Con plomo Sin plomo Con plomo Para el ajuste Para la comprobación
Admisión EscapeAdmisiónEscape
fceurspa-9.P65
1/18/2006, 9:24 AM
3

9 ESPECIFICACIONES DEL VEHÍCULO
4CARTA DE ENGRASE
J080A07FC-GYT Aceites y grasas estandarizador
API SJ, SL SAE 5W-20, 5W-30
o Superior, SAE 10W-30 (por encima de -18°C)
ILSAC GF-3 SAE 15W-40 (por encima de -13°C)
o Superior SAE 20W-50 (por encima de -7°C)
API CH-4 SAE 30 (0°C ~ 40°C)
o SUPERIOR, SAE 20W-40 (por encima de -10°C)
ACEA B4 SAE 15W-40 (por encima de -15°C)
o SUPERIOR SAE 10W-30 (-20°C ~ 40°C)
SAE 5W-30 (-25°C ~ 40°C) SAE 0W-30 (por debajo de 10°C) *1, *2
*1. Restringido para condiciones de manejo*2. No se recomienda para alta velocidadCondiciones de conducción normales Condiciones de conducción severas HYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4) ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III originales HYUNDAI u otras marcas aprobadas por Hyundai Motor Co.PSF-3 DOT 3, DOT 4 ó equivalente Etilen-Glicol base para radiador de aluminio
Componente
Aceite del Moto Gasolina Diesel
Consumo de aceite Caja de Cambios Servodirección Líquido de freno Líquido refrigerante
Q’ty (litro)
1.6 DOHC - 3.3 (con filtro del aceite)
(3.5 us.qts., 2.9 Imp.qts)
1.8 DOHC - 4.0 (con filtro del aceite) (4.2 us.qts., 3.5 Imp.qts)
1.5 CRDi - 5.3 (con filtro del aceite)
(5.6 us.qts., 4.7 Imp.qts)
MAX. 1L / 1,500 Km MAX. 1L / 1,000 Km 2.15 (2.3 us. qts., 1.86 Imp. qts) 2.0 (2.11 us. qts., 1.76 Imp. qts) (1.5 CRDi)6.1 (6.4 us. qts., 5.3 Imp.qts) (1.6 DOHC) 6.7 (7.0 us. qts., 5.8 Imp.qts) (1.8 DOHC) As requiredAs required Motor de gasolina: 6.2 (1.6 DOHC), 6.5 (1.8 DOHC) Motores diesel: 6.3
Manual Automática
fceurspa-9.P65 1/18/2006, 9:24 AM
4
