2005 Hyundai Matrix Manual del propietario (in Spanish)

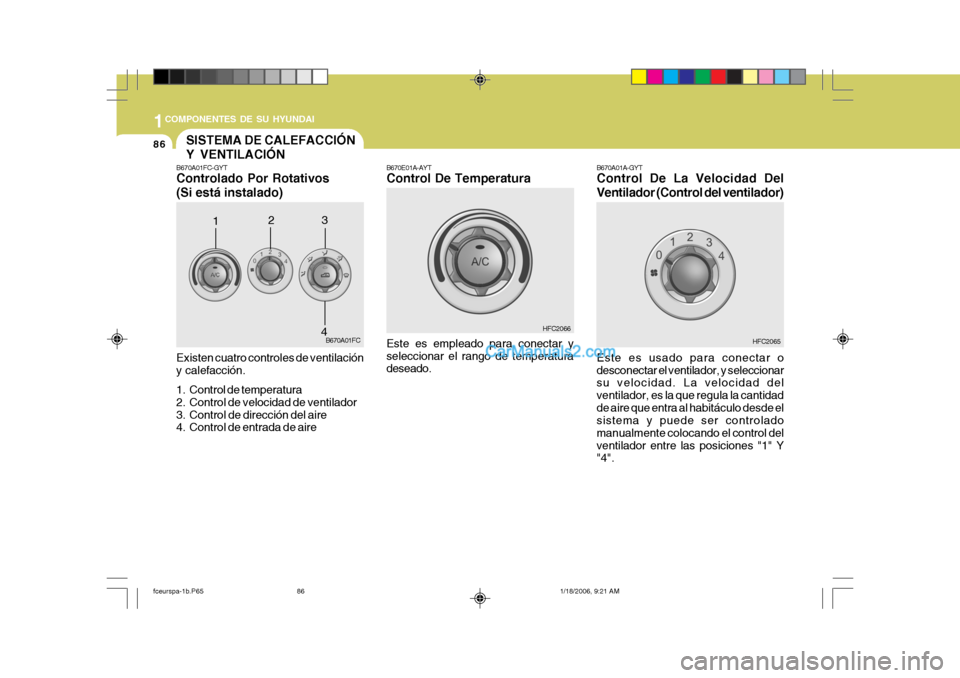

1COMPONENTES DE SU HYUNDAI
86
B670A01FC-GYT Controlado Por Rotativos (Si está instalado) Existen cuatro controles de ventilación y calefacción.
1. Control de temperatura
2. Control de velocidad de ventilador
3. Control de dirección del aire
4. Control de entrada de aire B670A01FC
SISTEMA DE CALEFACCIÓN Y VENTILACIÓN
1
23
4
B670A01A-GYT Control De La Velocidad Del Ventilador (Control del ventilador) Éste es usado para conectar o desconectar el ventilador, y seleccionar su velocidad. La velocidad del ventilador, es la que regula la cantidadde aire que entra al habitáculo desde el sistema y puede ser controlado manualmente colocando el control delventilador entre las posiciones "1" Y "4". HFC2065B670E01A-AYT Control De Temperatura Este es empleado para conectar y seleccionar el rango de temperatura deseado.
HFC2066
fceurspa-1b.P65
1/18/2006, 9:21 AM
86

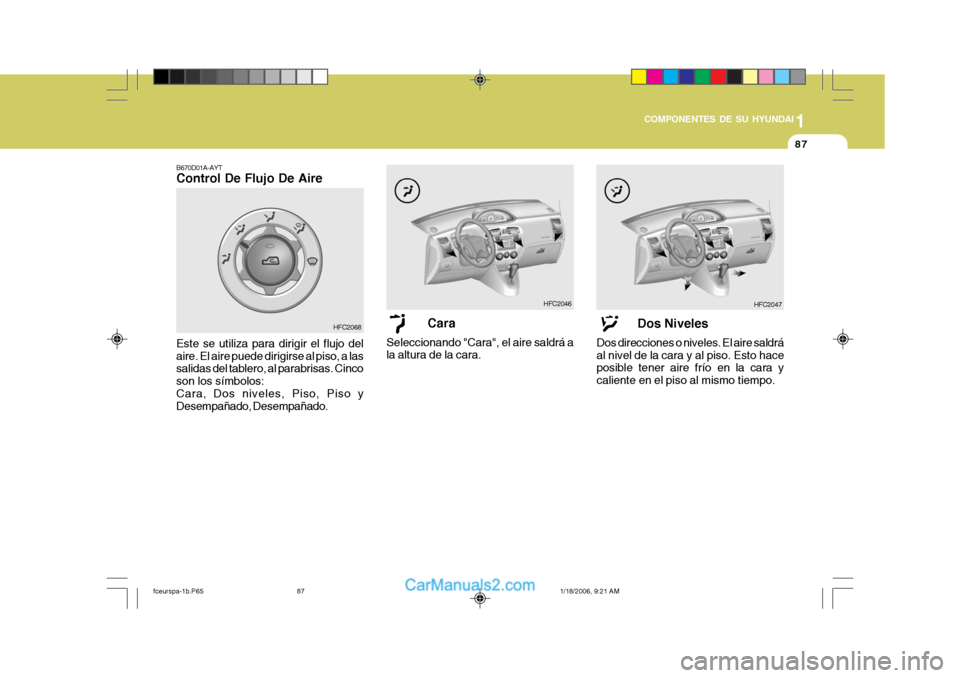

1
COMPONENTES DE SU HYUNDAI
87
HFC2068
B670D01A-AYT Control De Flujo De Aire
Este se utiliza para dirigir el flujo del aire. El aire puede dirigirse al piso, a las salidas del tablero, al parabrisas. Cinco son los símbolos:Cara, Dos niveles, Piso, Piso y Desempañado, Desempañado.Cara
Seleccionando "Cara", el aire saldrá a la altura de la cara. HFC2046
HFC2047
Dos Niveles
Dos direcciones o niveles. El aire saldrá al nivel de la cara y al piso. Esto hace posible tener aire frío en la cara y caliente en el piso al mismo tiempo.
fceurspa-1b.P65 1/18/2006, 9:21 AM
87

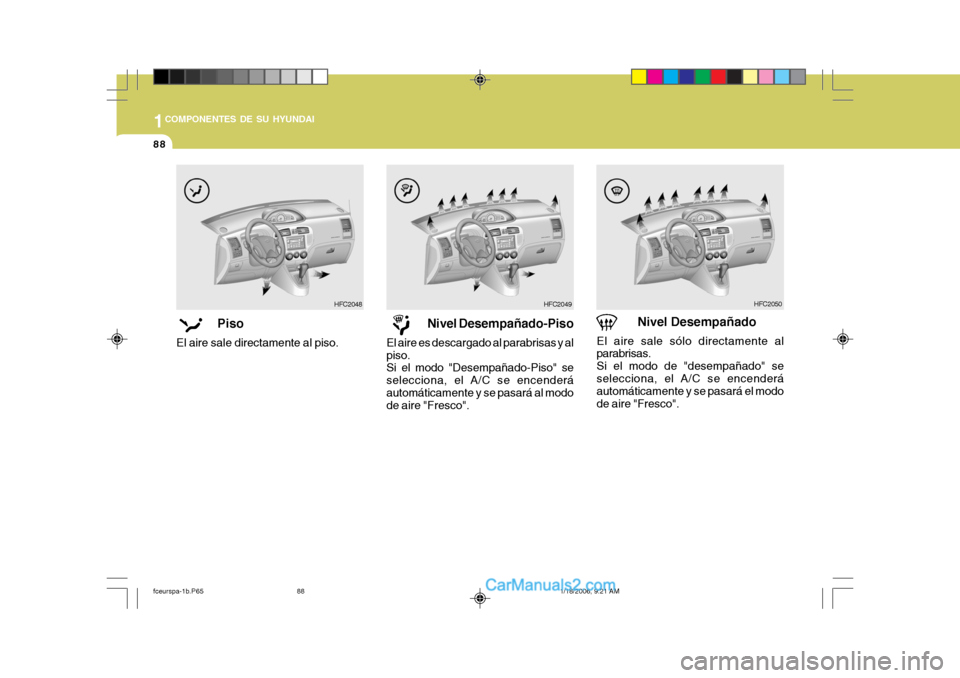

1COMPONENTES DE SU HYUNDAI
88
HFC2048
HFC2049
Piso
El aire sale directamente al piso. Nivel Desempañado-Piso
El aire es descargado al parabrisas y al piso. Si el modo "Desempañado-Piso" se selecciona, el A/C se encenderáautomáticamente y se pasará al modo de aire "Fresco".HFC2050
Nivel Desempañado
El aire sale sólo directamente al parabrisas. Si el modo de "desempañado" seselecciona, el A/C se encenderá automáticamente y se pasará el modo
de aire "Fresco".
fceurspa-1b.P65 1/18/2006, 9:21 AM
88

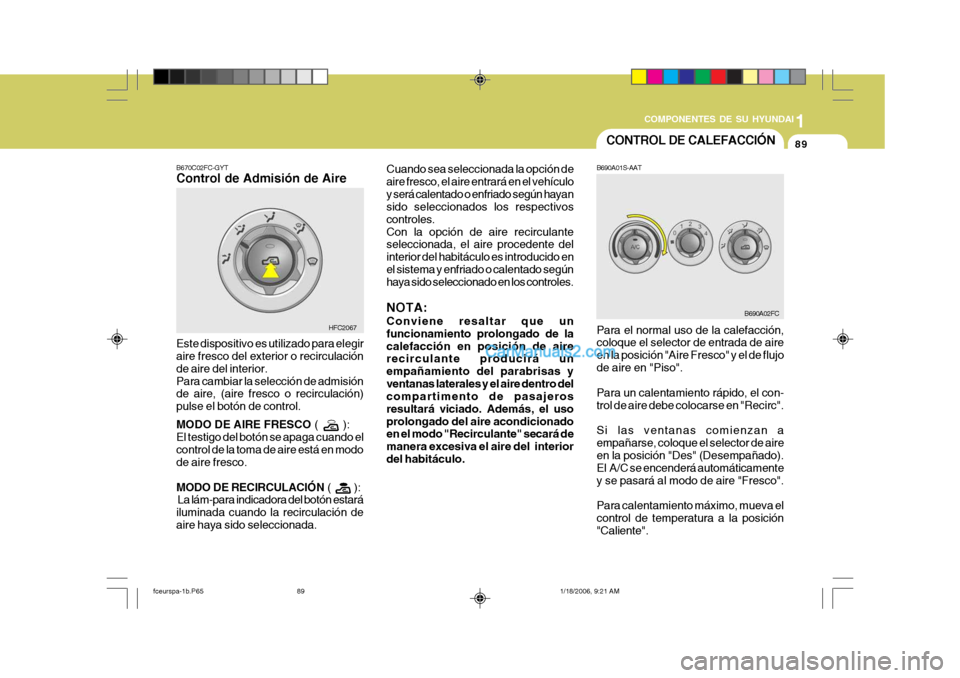

1
COMPONENTES DE SU HYUNDAI
89CONTROL DE CALEFACCIÓN
B690A01S-AAT
B670C02FC-GYT Control de Admisión de Aire
Este dispositivo es utilizado para elegir aire fresco del exterior o recirculación de aire del interior.Para cambiar la selección de admisión de aire, (aire fresco o recirculación) pulse el botón de control. MODO DE AIRE FRESCO ( ):
El testigo del botón se apaga cuando el control de la toma de aire está en modo de aire fresco.
MODO DE RECIRCULACIÓN ( ):
La lám-para indicadora del botón estará iluminada cuando la recirculación deaire haya sido seleccionada. HFC2067
Cuando sea seleccionada la opción deaire fresco, el aire entrará en el vehículoy será calentado o enfriado según hayan sido seleccionados los respectivos controles.Con la opción de aire recirculante seleccionada, el aire procedente del interior del habitáculo es introducido enel sistema y enfriado o calentado según haya sido seleccionado en los controles. NOTA: Conviene resaltar que un funcionamiento prolongado de lacalefacción en posición de aire recirculante producirá un empañamiento del parabrisas yventanas laterales y el aire dentro del compartimento de pasajeros resultará viciado. Además, el usoprolongado del aire acondicionado en el modo "Recirculante" secará de manera excesiva el aire del interiordel habitáculo.
Para el normal uso de la calefacción, coloque el selector de entrada de aire en la posición "Aire Fresco" y el de flujode aire en "Piso". Para un calentamiento rápido, el con- trol de aire debe colocarse en "Recirc". Si las ventanas comienzan a empañarse, coloque el selector de aire en la posición "Des" (Desempañado). El A/C se encenderá automáticamentey se pasará al modo de aire "Fresco". Para calentamiento máximo, mueva el control de temperatura a la posición "Caliente". B690A02FC
fceurspa-1b.P65
1/18/2006, 9:21 AM
89

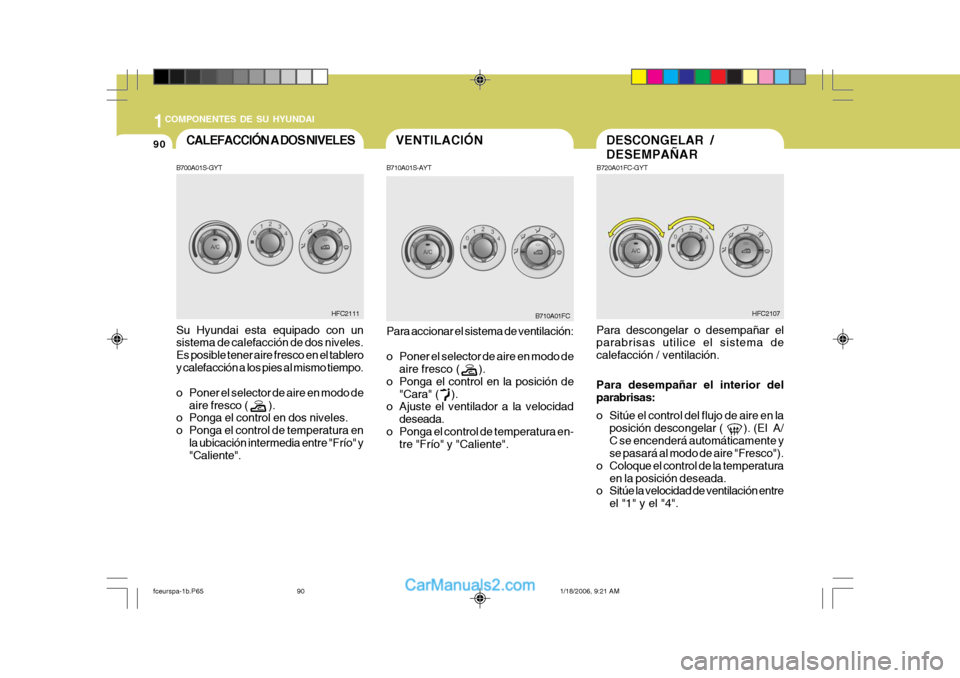

1COMPONENTES DE SU HYUNDAI
90
HFC2111
CALEFACCIÓN A DOS NIVELES
Su Hyundai esta equipado con un sistema de calefacción de dos niveles. Es posible tener aire fresco en el tableroy calefacción a los pies al mismo tiempo.
o Poner el selector de aire en modo de aire fresco ( ).
o Ponga el control en dos niveles.
o Ponga el control de temperatura en
la ubicación intermedia entre "Frío" y "Caliente".
B700A01S-GYTDESCONGELAR / DESEMPAÑAR
B720A01FC-GYT
Para descongelar o desempañar el parabrisas utilice el sistema de calefacción / ventilación. Para desempañar el interior del parabrisas:
o Sitúe el control del flujo de aire en la posición descongelar ( ). (El A/ C se encenderá automáticamente y
se pasará al modo de aire "Fresco").
o Coloque el control de la temperatura en la posición deseada.
o Sitúe la velocidad de ventilación entre
el "1" y el "4".
HFC2107
VENTILACIÓN
B710A01FC
B710A01S-AYT Para accionar el sistema de ventilación:
o Poner el selector de aire en modo de
aire fresco ( ).
o Ponga el control en la posición de "Cara" ( ).
o Ajuste el ventilador a la velocidad
deseada.
o Ponga el control de temperatura en- tre "Frío" y "Caliente".
fceurspa-1b.P65 1/18/2006, 9:21 AM
90

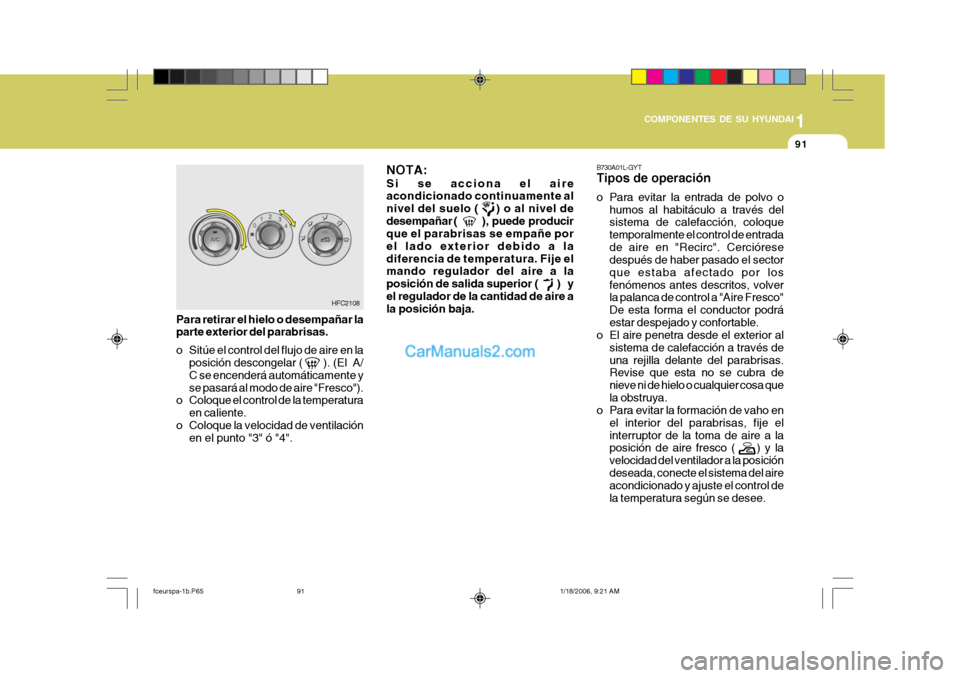

1
COMPONENTES DE SU HYUNDAI
91
NOTA: Si se acciona el aire acondicionado continuamente al
nivel del suelo ( ) o al nivel de
desempañar ( ), puede producir que el parabrisas se empañe por el lado exterior debido a ladiferencia de temperatura. Fije el mando regulador del aire a la
posición de salida superior ( ) yel regulador de la cantidad de aire a la posición baja. B730A01L-GYT Tipos de operación
o Para evitar la entrada de polvo o
humos al habitáculo a través del sistema de calefacción, coloque temporalmente el control de entradade aire en "Recirc". Cerciórese después de haber pasado el sector que estaba afectado por losfenómenos antes descritos, volver la palanca de control a "Aire Fresco" De esta forma el conductor podráestar despejado y confortable.
o El aire penetra desde el exterior al
sistema de calefacción a través deuna rejilla delante del parabrisas. Revise que esta no se cubra de nieve ni de hielo o cualquier cosa quela obstruya.
o Para evitar la formación de vaho en
el interior del parabrisas, fije elinterruptor de la toma de aire a la posición de aire fresco ( ) y la velocidad del ventilador a la posicióndeseada, conecte el sistema del aire acondicionado y ajuste el control de la temperatura según se desee.
Para retirar el hielo o desempañar la parte exterior del parabrisas.
o Sitúe el control del flujo de aire en la posición descongelar ( ). (El A/ C se encenderá automáticamente y
se pasará al modo de aire "Fresco").
o Coloque el control de la temperatura
en caliente.
o Coloque la velocidad de ventilación en el punto "3" ó "4".
HFC2108
fceurspa-1b.P65 1/18/2006, 9:21 AM
91

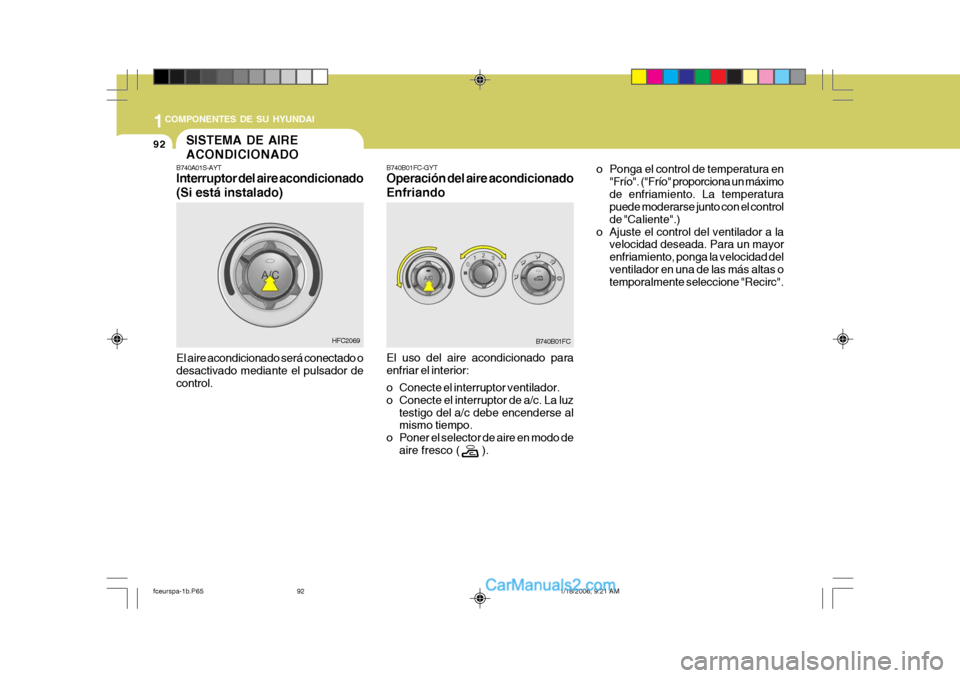

1COMPONENTES DE SU HYUNDAI
92
B740B01FC-GYT Operación del aire acondicionado Enfriando El uso del aire acondicionado para enfriar el interior:
o Conecte el interruptor ventilador.
o Conecte el interruptor de a/c. La luz
testigo del a/c debe encenderse al mismo tiempo.
o Poner el selector de aire en modo de aire fresco ( ). B740B01FCo Ponga el control de temperatura en
"Frío". ("Frío" proporciona un máximo de enfriamiento. La temperatura puede moderarse junto con el control de "Caliente".)
o Ajuste el control del ventilador a la velocidad deseada. Para un mayorenfriamiento, ponga la velocidad delventilador en una de las más altas o temporalmente seleccione "Recirc".
SISTEMA DE AIRE ACONDICIONADO
B740A01S-AYT Interruptor del aire acondicionado (Si está instalado)
El aire acondicionado será conectado o desactivado mediante el pulsador decontrol. HFC2069
fceurspa-1b.P65
1/18/2006, 9:21 AM
92

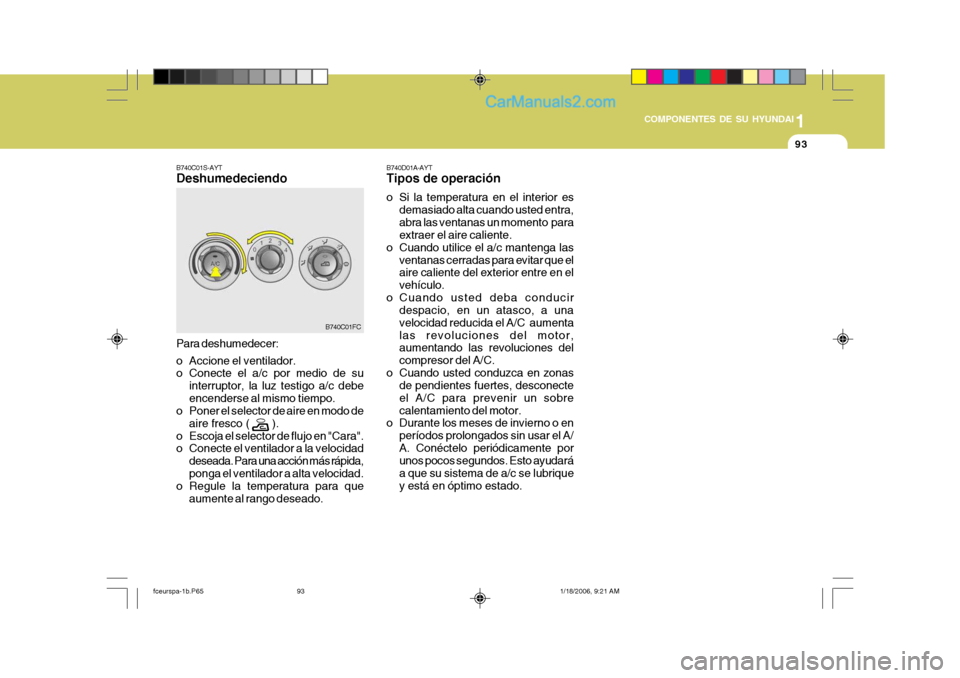

1
COMPONENTES DE SU HYUNDAI
93
B740D01A-AYT Tipos de operación
o Si la temperatura en el interior es demasiado alta cuando usted entra, abra las ventanas un momento para extraer el aire caliente.
o Cuando utilice el a/c mantenga las ventanas cerradas para evitar que elaire caliente del exterior entre en el vehículo.
o Cuando usted deba conducir despacio, en un atasco, a unavelocidad reducida el A/C aumentalas revoluciones del motor, aumentando las revoluciones del compresor del A/C.
o Cuando usted conduzca en zonas de pendientes fuertes, desconecteel A/C para prevenir un sobrecalentamiento del motor.
o Durante los meses de invierno o en
períodos prolongados sin usar el A/A. Conéctelo periódicamente por unos pocos segundos. Esto ayudará a que su sistema de a/c se lubriquey está en óptimo estado.
Para deshumedecer:
o Accione el ventilador.
o Conecte el a/c por medio de su interruptor, la luz testigo a/c debe encenderse al mismo tiempo.
o Poner el selector de aire en modo de
aire fresco ( ).
o Escoja el selector de flujo en "Cara".
o Conecte el ventilador a la velocidad
deseada. Para una acción más rápida, ponga el ventilador a alta velocidad.
o Regule la temperatura para que
aumente al rango deseado.
B740C01S-AYT Deshumedeciendo
B740C01FC
fceurspa-1b.P65 1/18/2006, 9:21 AM
93
