6- 34 MANUTENZIONE "FAI-DA-TE"
G270E01A-GTT
Lampeggiatore laterale
1. Spingere il coperchio verso la parte
anteriore del veicolo, e staccarlo.
HTB277-1
G270E01A-1
2. Scollegare il cavo di alimentazione.
HTB284

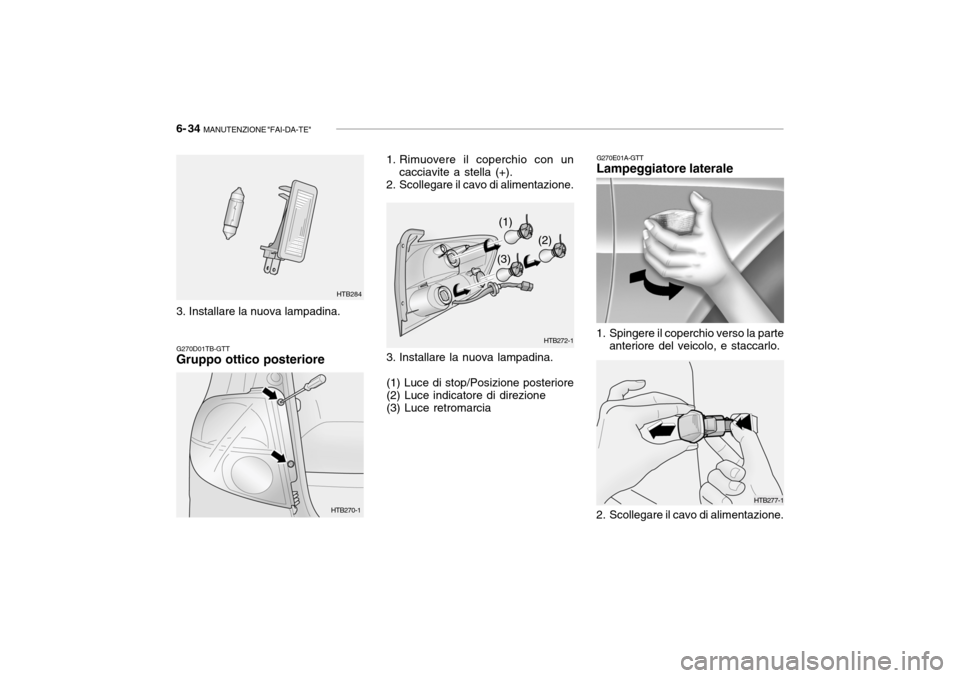

G270D01TB-GTT Gruppo ottico posteriore HTB272-1
(1)
(2)
(3)
1. Rimuovere il coperchio con un
cacciavite a stella (+).
2. Scollegare il cavo di alimentazione.
3. Installare la nuova lampadina.
(1) Luce di stop/Posizione posteriore (2) Luce indicatore di direzione (3) Luce retromarcia
3. Installare la nuova lampadina.
HTB270-1

MANUTENZIONE "FAI-DA-TE" 6- 35
G270F01TB-GTT
Luce retronebbia
3. Installare la nuova lampadina. HTB278-1
1. Rimuovere il coperchio con uncacciavite a stella (+).

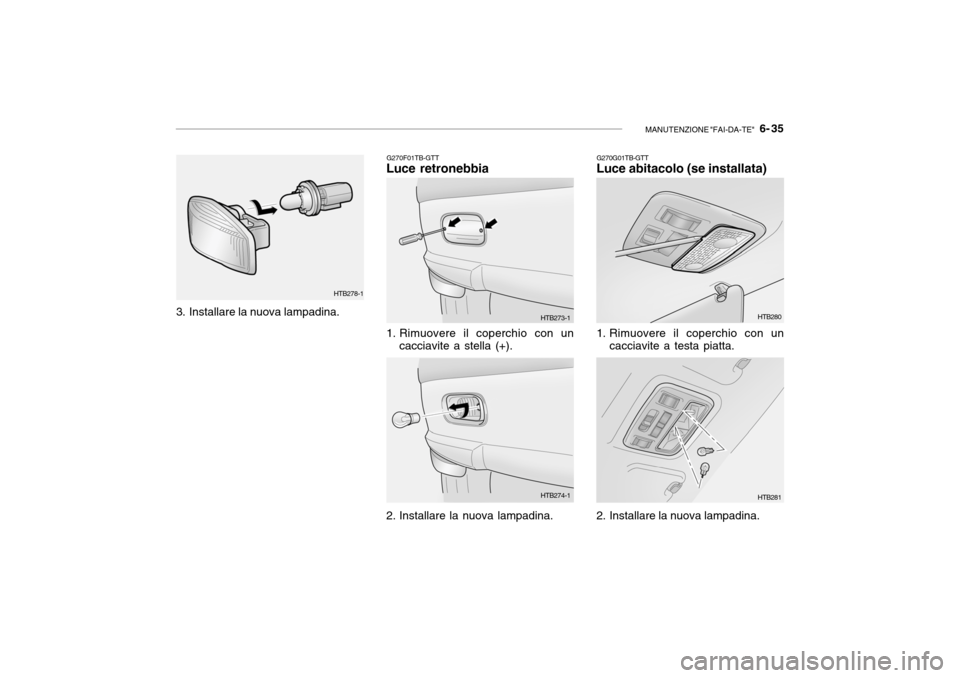

2. Installare la nuova lampadina. HTB273-1 HTB274-1G270G01TB-GTT Luce abitacolo (se installata)
HTB280 HTB281
1. Rimuovere il coperchio con un
cacciavite a testa piatta.
2. Installare la nuova lampadina.

6- 36 MANUTENZIONE "FAI-DA-TE"

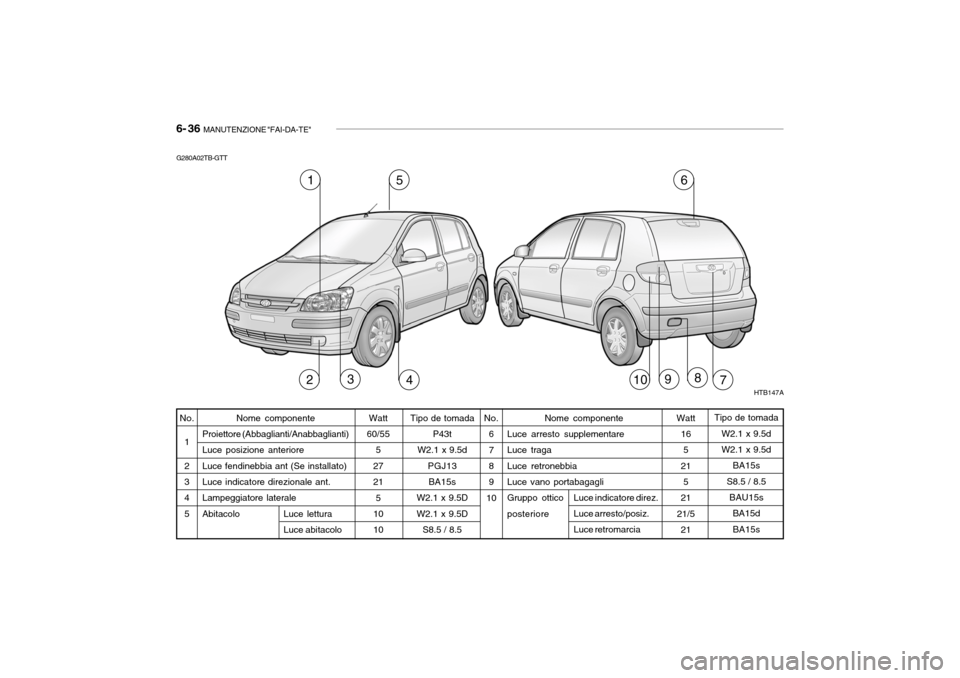

Tipo de tomada
P43t
W2.1 x 9.5d
PGJ13BA15s
W2.1 x 9.5D W2.1 x 9.5D
S8.5 / 8.5
G280A02TB-GTT
Nome componente
Proiettore (Abbaglianti/Anabbaglianti)Luce posizione anterioreLuce fendinebbia ant (Se installato) Luce indicatore direzionale ant. Lampeggiatore lateraleAbitacolo Watt
60/55 5
2721 5
10 10
No.
1 2 3 4 5 Watt
165
21 5
21
21/5 21No. 6 7 8 9
10 Nome componente
Luce arresto supplementare Luce traga Luce retronebbiaLuce vano portabagagli Gruppo ottico posteriore
Luce lettura Luce abitacolo
Luce indicatore direz. Luce arresto/posiz. Luce retromarcia
HTB147A
516
43279108
Tipo de tomada
W2.1 x 9.5d W2.1 x 9.5d BA15s
S8.5 / 8.5 BAU15s
BA15d BA15s

MANUTENZIONE "FAI-DA-TE" 6- 37
G200C01TB-GTT
DESCRIZIONE DEL PANNELLO FUSIBILI Vano motore NOTA: I testi riferiti al pannello dei fusibili, contenuti nel presente manuale, potrebbero non essere tutti applicabili al vostro veicolo. Le informazioni qui contenute sono quelle più aggiornate disponibili al momento di andare in stampa. Al momento di ispezionare la scatola dei fusibili sul vostro veicolo, consultare l'etichetta applicata su di questa. HTB261-E
COMPONENTI PROTETTI
Blocchetto d'avviamento
Blocchetto d'avviamento, Relè avviamento
Pompa carburante, Alternatore, ECM
Interruttore di interruzione automatica flusso carburante
Ventilatore del radiatore
Proiettori, Relè sbrinatoreABSECM
Condizionatore d'aria, Pompa carburanteIniettore
Condizionataore d'aria
Avvisatore acusticoABSABS
Soffiatore, Motore soffiatore
Alzacristalli elettrici
Servosterzo elettronico
Alternatore
Fusibile di riserva
Fusibile di riserva
Fusibile di riserva
AMPERAGGIO
30A30A30A20A30A50A10A10A10A15A10A10A20A40A30A30A50A 15A 10A10A
DESCRIZIONE
IGN 2IGN 1ECU
F/pump RAD
BATT ABS
ECU
SNSR INJ
A/CON HORN ABS1ABS2 BLW
P/WDW EPS
BATT( ) SPARE
SPARE
SPARE
1.1L 1.3/1.6L 100A 120A

6- 38 MANUTENZIONE "FAI-DA-TE"
G200D01TB-GTT
Pannello interno
HTB260-ECOMPONENTI PROTETTI
Luce abitacolo, autoradio, quadro strumenti Spia luci abbaglianti, proiettore (sx) Luce fendinebbia Proiettore (dx) Sbrinatore lunotto posteriore Soffiatore, tettuccio apribile Luce retronebbia, centralina etacm, alzacristalli elettrici, dispositivo di livellamento dei proiettori Luce retronebbia Motore tergicristallo Luci d'emergenza, centralina etacm Luci di stop, alzacristalli elettrici Ecm Sbrinatore lunotto posteriore Riscaldatore sedile Luci per marcia diurna Relè avviamento, sistema dell'antifurto Motore del tergilunotto Sistema di bloccaggio porte, tettuccio apribile Airbag Centralina contr. Apparato propulsore (pcm), controllo abs Accendisigari Quadro strumenti Luce di stop/posizione post. (Dx) Luce indicatore di direzione, luce retromarcia Autoradio, specchietti esterni controllati elettronicamente Airbag, spia Luce di stop/posizione post. (Sx) Condizionatore d'ariaAMPERAGGIO
15A 15A 10A 15A 30A 10A 10A 10A 20A 15A 15A 15A 10A 20A 10A 10A 15A 20A 10A 10A 15A 10A 10A 10A 10A 10A 10A 10A
DESCRIZIONE
POWER CONN & R/LP H/LP LH
F/FOG
H/LP RH
PR/HTD
BLOWER
IGNITION R/FOG
FRT WPR
HAZARD STOP
ECU2
HTD MIR
S/HTDDRL
START
RR/WPR
D/LOCK A/BAG
ECU1
C/LIGHT
CLUSTER TAIL RH
T/SIG
AUDIO
A/BAG IND TAIL LH
A/C SW

7. SISTEMA DI CONTROLLOEMISSIONE GAS DI SCARICO
Sistema controllo emissioni ........................................................... 7-2
Convertitore catalitico ..................................................................... 7-3
Sistema EGR .................................................................................. 7-4
7

7- 2 SISTEMA DI CONTROLLO EMISSIONE GAS DI SCARICO
SH010B1-FT
1. SISTEMA CONTROLLO
EMISSIONI VAPORI BLOCCO MOTORE (Se installato)
Il sistema di ventilazione del blocco
motore è adottato per evitare la fuoriuscita di vapori dal blocco motore.Questo sistema assicura che la ventilazione del blocco motore avvenga attraverso il filtro dell'aria.
H010C01E-GTT
2. SISTEMA DI CONTROLLO
DELLE EMISSIONI DEI VAPORI (Se installato)
Il sistema di controllo delle emissioni
dei vapori è progettato per impedire la dispersione nell'atmosfera dei vapori di carburante Canister
Quando il motore non è in funzione, i
vapori di benzina generati all'interno del serbatoio del carburante vengono assorbiti e raccolti nel canister.Quando il motore è in moto, i vapori di benzina assorbiti nel canister ZH010D2-FT
3. SISTEMA DI CONTROLLO
DELLE EMISSIONI DI SCARICO
Il sistema di controllo delle emissioni
di scarico è un sistema ad alto rendimento che controlla le emissionidi scarico mantenendo contemporaneamente un buon livello di prestazioni del veicolo.
SH010A1-FT SISTEMA CONTROLLO EMISSIONI (Se installato) La Vostra HYUNDAI è equipaggiata di sistema controllo emissioni al finedi soddisfare la legislazione attualmente in vigore. Esistono 3 tipi di sistemi:
(1) Sistema controllo emissioni vapori
blocco motore (se installato)
(2) Sistemi controllo emissioni vapori benzina (se installato)
(3) Sistemi controllo emissioni gas di scarico
Per assicurarsi un corretto funzionamento del sistema, siraccomanda di rispettare il programma di manutenzione, da effettuarsi presso i concessionari autorizzati HYUNDAI. vengono aspirati nel sistema d'induzione attraverso l'elettrovalvola di spurgo. Elettrovalvola di spurgo
L'elettrovalvola di spurgo è controllata
dalla centralina ECM; quando la temperatura del refrigerante delmotore è bassa, e al minimo, essa si chiude, cosicché il carburante evaporato non arriva nel collettored'aspirazione. Dopo che si è scaldato il motore, durante la marcia normale, essa si apre per introdurre ilcarburante evaporato nel collettore d'aspirazione.

SISTEMA DI CONTROLLO EMISSIONE GAS DI SCARICO 7- 3
HTB178
H020B01A-GTT

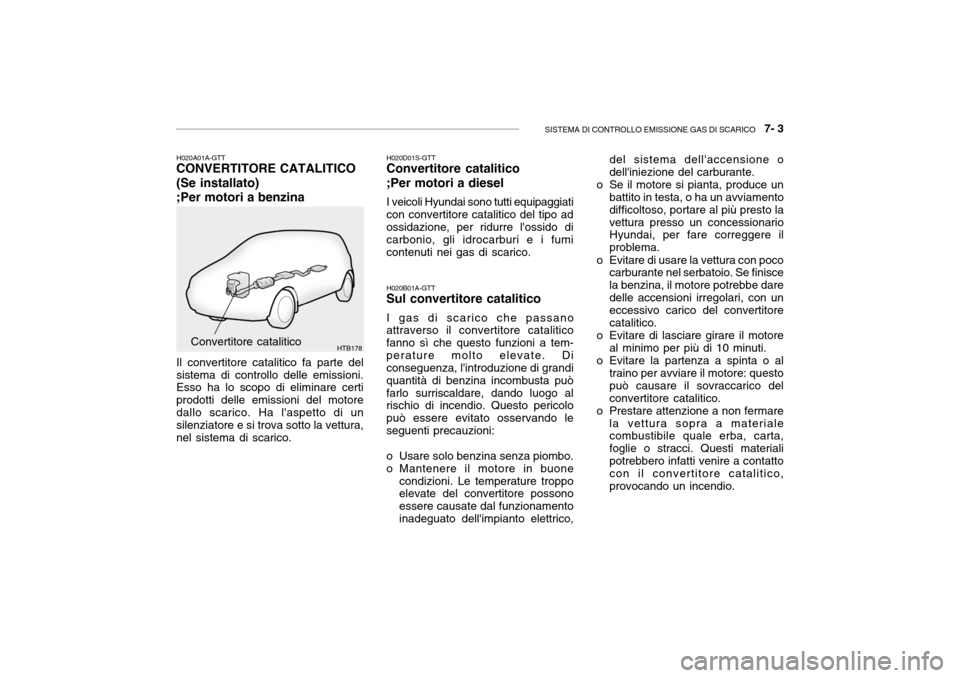

Sul convertitore catalitico
I gas di scarico che passano
attraverso il convertitore catalitico fanno sì che questo funzioni a tem-perature molto elevate. Di conseguenza, l'introduzione di grandi quantità di benzina incombusta puòfarlo surriscaldare, dando luogo al rischio di incendio. Questo pericolo può essere evitato osservando leseguenti precauzioni:
o Usare solo benzina senza piombo.
o Mantenere il motore in buone
condizioni. Le temperature troppo elevate del convertitore possono essere causate dal funzionamentoinadeguato dell'impianto elettrico, del sistema dell'accensione o dell'iniezione del carburante.
o Se il motore si pianta, produce un battito in testa, o ha un avviamento difficoltoso, portare al più presto lavettura presso un concessionario Hyundai, per fare correggere il problema.
o Evitare di usare la vettura con poco carburante nel serbatoio. Se finiscela benzina, il motore potrebbe daredelle accensioni irregolari, con un eccessivo carico del convertitore catalitico.
o Evitare di lasciare girare il motore
al minimo per più di 10 minuti.
o Evitare la partenza a spinta o al traino per avviare il motore: questopuò causare il sovraccarico delconvertitore catalitico.
o Prestare attenzione a non fermare la vettura sopra a materiale combustibile quale erba, carta, foglie o stracci. Questi materialipotrebbero infatti venire a contatto con il convertitore catalitico, provocando un incendio.
Convertitore catalitico
H020A01A-GTT
CONVERTITORE CATALITICO (Se installato) ;Per motori a benzina Il convertitore catalitico fa parte del sistema di controllo delle emissioni. Esso ha lo scopo di eliminare certi prodotti delle emissioni del motoredallo scarico. Ha l'aspetto di un silenziatore e si trova sotto la vettura, nel sistema di scarico. H020D01S-GTT
Convertitore catalitico ;Per motori a diesel
I veicoli Hyundai sono tutti equipaggiati
con convertitore catalitico del tipo ad ossidazione, per ridurre l'ossido di carbonio, gli idrocarburi e i fumi contenuti nei gas di scarico.
