Page 177 of 208
6- 26 MANUTENZIONE "FAI-DA-TE"
4. Sostituite quello bruciato con uno
della stessa natura.
HTB223 ATTENZIONE:
Un fusibile bruciato indica un problema al circuito elettrico. Se, dopo averlo sostituito, il fusibile si brucia di nuovo, rivolgeteVi al piùvicino Concessionario. Per la sostituzione utilizzate esclusiva- Smente fusibili della stessa naturadi quelli sostituiti.
G200B02L
!
NOTA: Vedere pagina 6-37 per la descrizione del pannello fusibili.
G200B01TB-GTT Sostituzione dei fusibili (accessori)
HTB180
La scatola dei fusibili è situata nella parte inferiore del cruscotto dal lato guida.I circuiti ai quali si riferiscono, sonoindicati sulla scatola stessa. Nel casoin cui un fusibile si bruci, seguite questi procedimenti:
1. Spegnete il motore.
2. Aprite la scatola dei fusibili ed esaminateli estraendoli. Una piccola pinza è a disposizione nella scatola per facilitare l'estrazione.
3. Effettuate il controllo di tutti i fusibili.
Page 178 of 208

MANUTENZIONE "FAI-DA-TE" 6- 27
!
SG210A1-FT
CONTROLLO DELLA BATTERIA
AVVERTENZA:
Quando dovete effettuare il controllo della batteria, prestate grande attenzione e seguite i consigli qui sotto riportati.
HTB165
La batteria contiene acido solforico, un liquido altamente corrosivo. Pertanto non accostate il liquido ad abiti, pelle, occhi.
o Se siete venuti a contatto con l'acido, lavate a lungo la parte interessata con acqua.
!
o Nei casi più gravi, richiedeteassistenza medica.
Durante la ricarica di una batteria, si
ha la formazione di gas altamente infiammabili, pertanto osservate le seguenti precauzioni:
o Effettuate l'operazione in un luogo aerato.
o Tenete la batteria lontana da
fiamme e scintille.
o Tenete i bambini lontani dalle batterie.
SG210B1-FT
Controllo
Mantenete la batteria pulita. Coprite
eventualmente i terminali con un sottile strato di grasso. SG220A1-FT
CONTROLLO DELLE VENTOLE DI RAFFREDDAMENTO
AVVERTENZA:
La ventola del radiatore è azionata da un sensore che controlla latemperatura del liquido di raffreddamento. Questa ventola può essere operante anche quandola chiave è disinserita. Si consiglia, pertanto, di prestare molta attenzione quando si lavora vicinoalla ventola. G220B01A-ATT
Ventola di raffreddamento motore
Si aziona automaticamente quando la temperatura del liquido di raffreddamento del motore è elevata.
Page 179 of 208

6- 28 MANUTENZIONE "FAI-DA-TE"
G230A03A-GTT
LIVELLO DEL FLUIDO DEL SERVOSTERZO NOTA: In condizioni climatiche molto
rigide (temperatura inferiore a - 20°C), subito dopo l'avviamento sipotrà udire un rumore metallico proveniente dalla pompa del servosterzo. In questo caso, se ilrumore cessa durante il riscaldamento, non vi è alcuna anomalia nel sistema. Questo èdovuto ad una caratteristica del fluido del servosterzo che si manifesta in condizioni di freddointenso. Fluido raccomandato
Usare esclusivamente fluido tipo PSF-
3.
NOTA: Non avviare il motore se la
vaschetta dell'olio del servosterzo è vuota.
Il livello del fluido del servosterzo dev'essere controllato quotidia- namente.Per eseguire questo controllo,verificare che il blocchettod'avviamento sia su "OFF", quindi controllare che il livello del fluido del servosterzo sia compreso tra i segni"MAX" e "MIN" riportati sulla vaschetta.
HTB163
G220C01TB-ATT Controllo del ventilatore di raffreddamento del conden- satore Quando l'aria condizionata è in funzione, il ventilatore di raffreddamento del condensatore siaccende automaticamente, contorllato dalla centralina ECU.
Page 180 of 208

MANUTENZIONE "FAI-DA-TE" 6- 29
SG230B1-FT
TUBI DEL SERVOSTERZO
Si consiglia di verificare, ad intervalli
regolari, l'eventuale presenza di perdite di fluido sui raccordi dei tubi del servosterzo. Sostituire i tubi del servosterzo nel caso si rilevi lapresenza di crepe superficiali marcate, ammaccature, torsioni o punti particolarmente consumati. Ildeterioramento dei tubi potrebbe dare luogo ad un guasto prematuro. G300A01TB-GTT
RIMOZIONE DELL'ACQUA PRESENTE NEL FILTRO DEL CARBURANTE(MOTORE DIESEL)
Se durante la marcia si accende la
spia di segnalazione del filtro del carburante, questo indica che nel filtro si è accumulata dell'acqua. Se si verifica tale situazione, rimuoverel'acqua come descritto sotto.
G300B01FC
HTB287 1. Staccare il coperchio del motore.
2. Scollegare il tubo flessibile di entrata
aria dal coperchio del filtro aria.
3. Allentare il tappo di scarico sul fondo del filtro del carburante.
4. Serrare il tappo di scarico quando non esce più acqua.
5. Controllare che la spia di
segnalazione si accenda quandola chiave dell'avviamento viene girata su "ON", e che si spenga quando si è avviato il motore. Nel caso ci fosse qualche dubbio, rivolgersi al concessionario HYUNDAI autorizzato più vicino.
Page 181 of 208

6- 30 MANUTENZIONE "FAI-DA-TE"
5. Aprire il cofano.
6. Tracciare la verticale (che deve
passare per il centro di ciascun proiettore) e l'orizzontale (che deve passare per il centro di ciascun
proiettore) sullo schermo usato per la regolazione.
Tracciare quindi una linea parallela 30
mm sotto la linea orizzontale.
7. Regolare quindi il fascio di luce di ciascun anabbagliante, facendo combaciare la linea che delimita il contorno del fascio luminoso conla linea parallela (utilizzare un cacciavite per viti con taglio a croce) - ORIENTAMENTO VERTICALE
HTB269
Orientamento Verticale
Orientamento Orizzontale
!AVVERTENZA:
Assicurarsi di asciugare accuratamente ogni residuo di acqua scaricata con questa procedura,perché la benzina mischiandosi con l'acqua potrebbe infiammarsi e provocare un incendio. G290A02FC-GTT
REGOLAZIONE DEL FASCIO DI LUCE DEI PROIETTORI
Prima di effettuare la regolazione del fascio di luce, eseguire i controlli sottoriportati.
1. La pressione di gonfiaggio di tutti gli pneumatici dev'essere corretta.
2. Parcheggiare il veicolo in piano, ed esercitare per diverse volte una pressione verso il basso sul paraurti anteriore e posteriore. Posizionareil veicolo ad una distanza di 3 m dal muro usato per il controllo.
3. Verificare che il veicolo sia scarico (eccezion fatta per il rifornimento completo di refrigerante, olio motoree carburante, e per la ruota di scorta, il martinetto e gli attrezzi in dotazione).
4. Pulire i vetri dei proiettori ed accenderli (anabbaglianti).
NOTA: Si raccomanda di fare togliere l'acqua accumulatasi nel filtro carburante da un concessionarioHyundai autorizzato.
Page 182 of 208

MANUTENZIONE "FAI-DA-TE" 6- 31
G290B01TB-GTT
Regolazione dopo il riattacco del gruppo dei proiettori
Se sono state effettuate delle
riparazioni alla parte anteriore della carrozzeria del veicolo e il gruppo deiproiettori è stato staccato e quindi
riattaccato, si deve controllare l'orientamento del fascio di luceutilizzando lo schermo apposito, come indicato nella figura. Accendere l'interruttore dei proiettori (posizioneluci anabbaglianti).
8. Regolare poi il fascio di luce di
ciascun anabbagliante facendocombaciare la linea che delimita ilcontorno del fascio luminoso con la verticale (utilizzare un cacciavite per viti con taglio a croce) -ORIENTAMENTO ORIZZON- TALE.

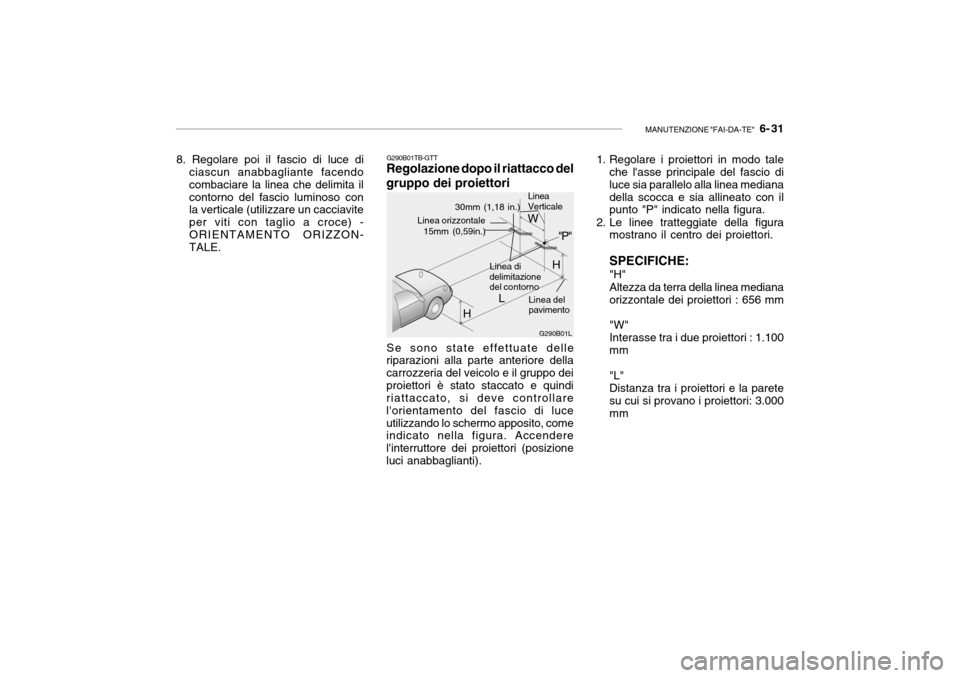

G290B01L
L W
H
H Linea di
delimitazione del contorno
Linea delpavimento
"P"
Linea orizzontale15mm (0,59in.)
30mm (1,18 in.) Linea Verticale1. Regolare i proiettori in modo tale
che l'asse principale del fascio di luce sia parallelo alla linea medianadella scocca e sia allineato con il punto "P" indicato nella figura.
2. Le linee tratteggiate della figura mostrano il centro dei proiettori. SPECIFICHE: "H" Altezza da terra della linea mediana orizzontale dei proiettori : 656 mm "W" Interasse tra i due proiettori : 1.100mm "L" Distanza tra i proiettori e la paretesu cui si provano i proiettori: 3.000mm
Page 183 of 208

6- 32 MANUTENZIONE "FAI-DA-TE"
HTB268-1HTB184-1

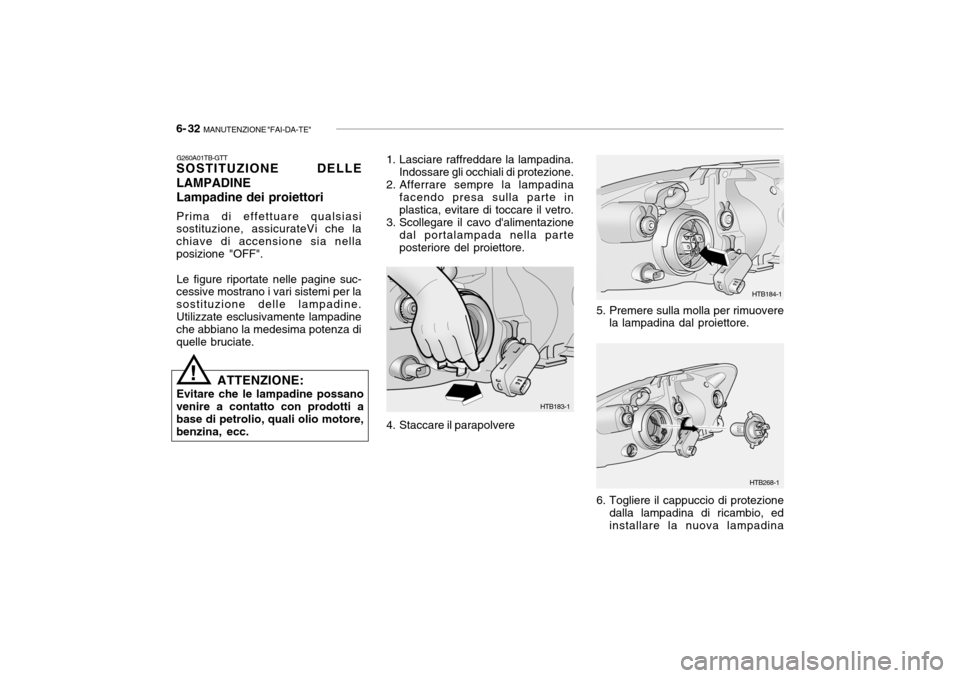

5. Premere sulla molla per rimuovere la lampadina dal proiettore.
6. Togliere il cappuccio di protezione dalla lampadina di ricambio, ed installare la nuova lampadina
4. Staccare il parapolvere
HTB183-1
1. Lasciare raffreddare la lampadina.
Indossare gli occhiali di protezione.
2. Afferrare sempre la lampadina facendo presa sulla parte inplastica, evitare di toccare il vetro.
3. Scollegare il cavo d'alimentazione dal portalampada nella parteposteriore del proiettore.
G260A01TB-GTT
SOSTITUZIONE DELLE LAMPADINE Lampadine dei proiettori
Prima di effettuare qualsiasi
sostituzione, assicurateVi che la chiave di accensione sia nellaposizione "OFF".
Le figure riportate nelle pagine suc-
cessive mostrano i vari sistemi per lasostituzione delle lampadine.Utilizzate esclusivamente lampadine che abbiano la medesima potenza di quelle bruciate.
ATTENZIONE:
Evitare che le lampadine possano
venire a contatto con prodotti a base di petrolio, quali olio motore, benzina, ecc.
!
Page 184 of 208

MANUTENZIONE "FAI-DA-TE" 6- 33
!
HTB285-1
badando a far combaciare la parte in plastica con il foro del proiettore. Installare il parapolvere dopo averserrato nuovamente la molla della lampadina, e ricollegare il cavo d'alimentazione.
7. Gettare via la vecchia lampadina
avvolta nel cappuccio di protezionee nell'involucro di cartone della lampadina di ricambio.
8. Controllare che il fascio delle luci dei proiettori sia correttamenteorientato. G270B01TB-GTT

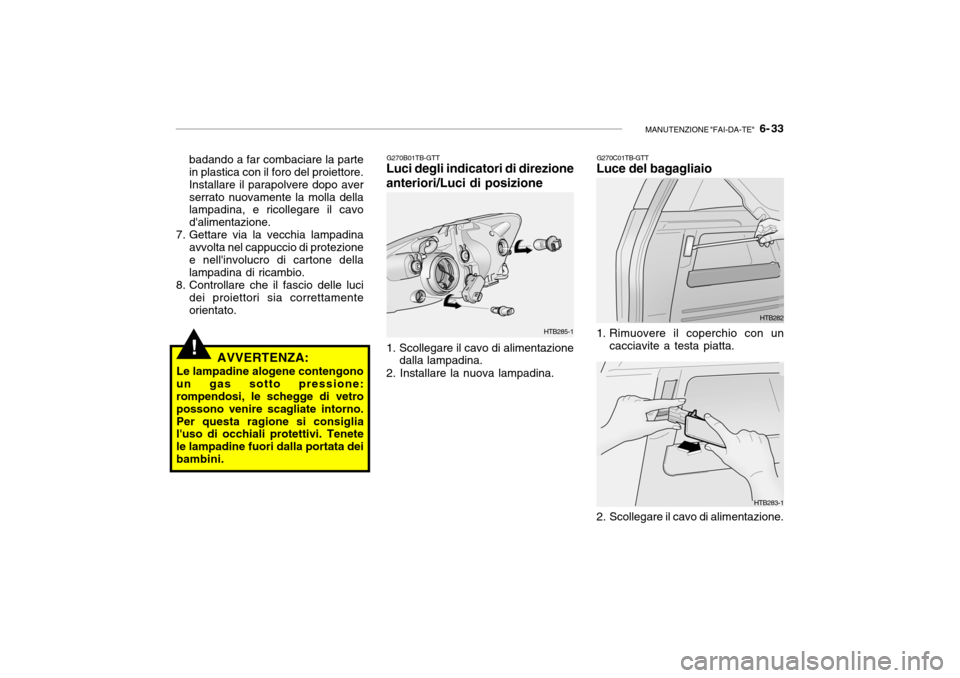

Luci degli indicatori di direzione anteriori/Luci di posizione
1. Scollegare il cavo di alimentazione
dalla lampadina.
2. Installare la nuova lampadina.
AVVERTENZA:
Le lampadine alogene contengono un gas sotto pressione: rompendosi, le schegge di vetro possono venire scagliate intorno.Per questa ragione si consiglia l'uso di occhiali protettivi. Tenete le lampadine fuori dalla portata deibambini. G270C01TB-GTT
Luce del bagagliaio
1. Rimuovere il coperchio con un
cacciavite a testa piatta.
2. Scollegare il cavo di alimentazione.
HTB282
HTB283-1
