2005 BMW MOTORRAD K 1200 LT Manual de instrucciones (in Spanish)

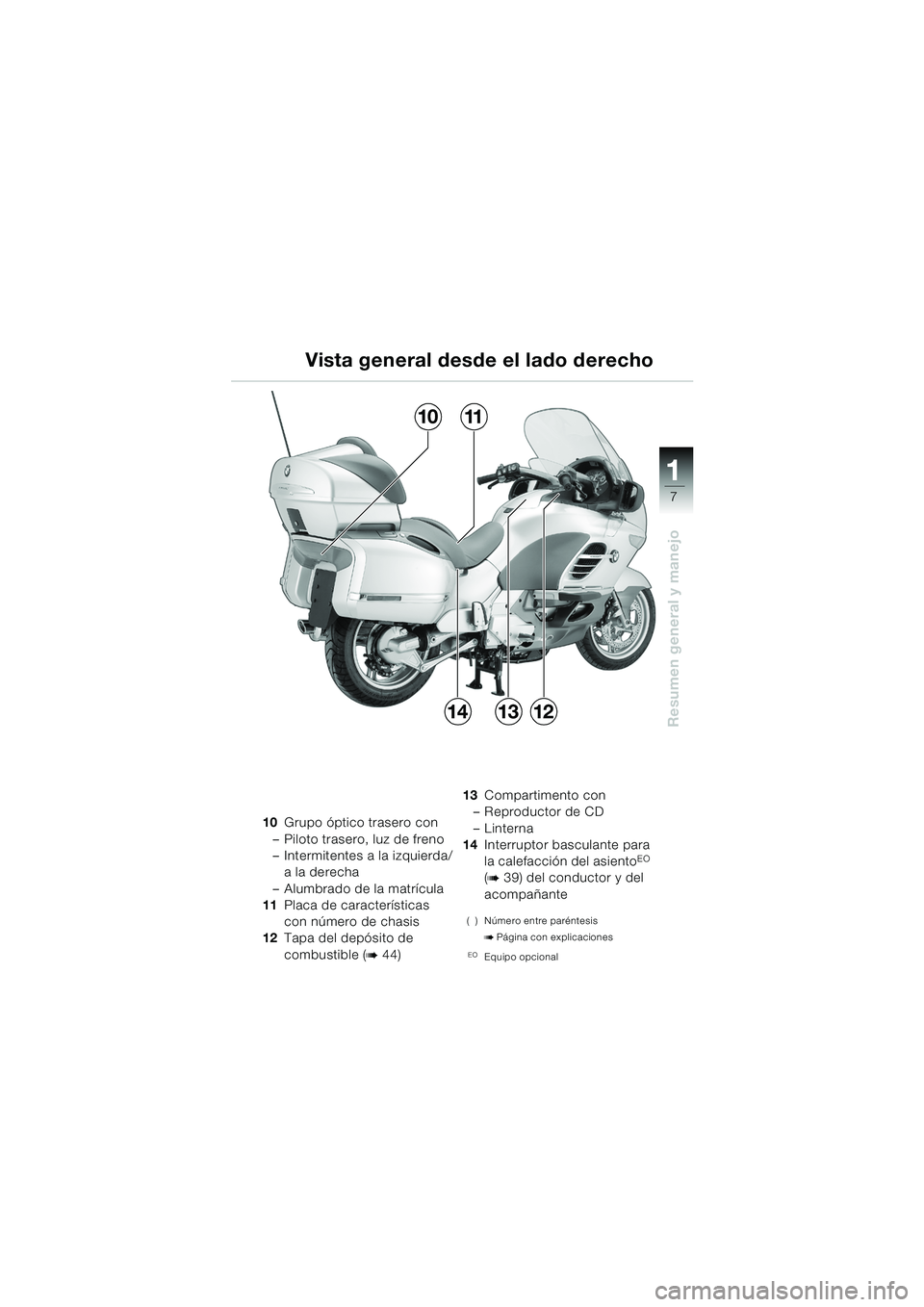

7
Resumen general y manejo
1
Vista general desde el lado derecho
10Grupo óptico trasero con
– Piloto trasero, luz de freno
– Intermitentes a la izquierda/ a la derecha
– Alumbrado de la matrícula
11 Placa de características
con número de chasis
12 Tapa del depósito de
combustible (
b44) 13
Compartimento con
– Reproductor de CD
–Linterna
14 Interruptor basculante para
la calefacción del asiento
EO
(
b39) del conductor y del
acompañante
( ) Número entre paréntesis
bPágina con explicaciones
EOEquipo opcional
1011
131214
10LTbke6.book Seite 7 Freitag, 1. Juli 2005 9:15 09

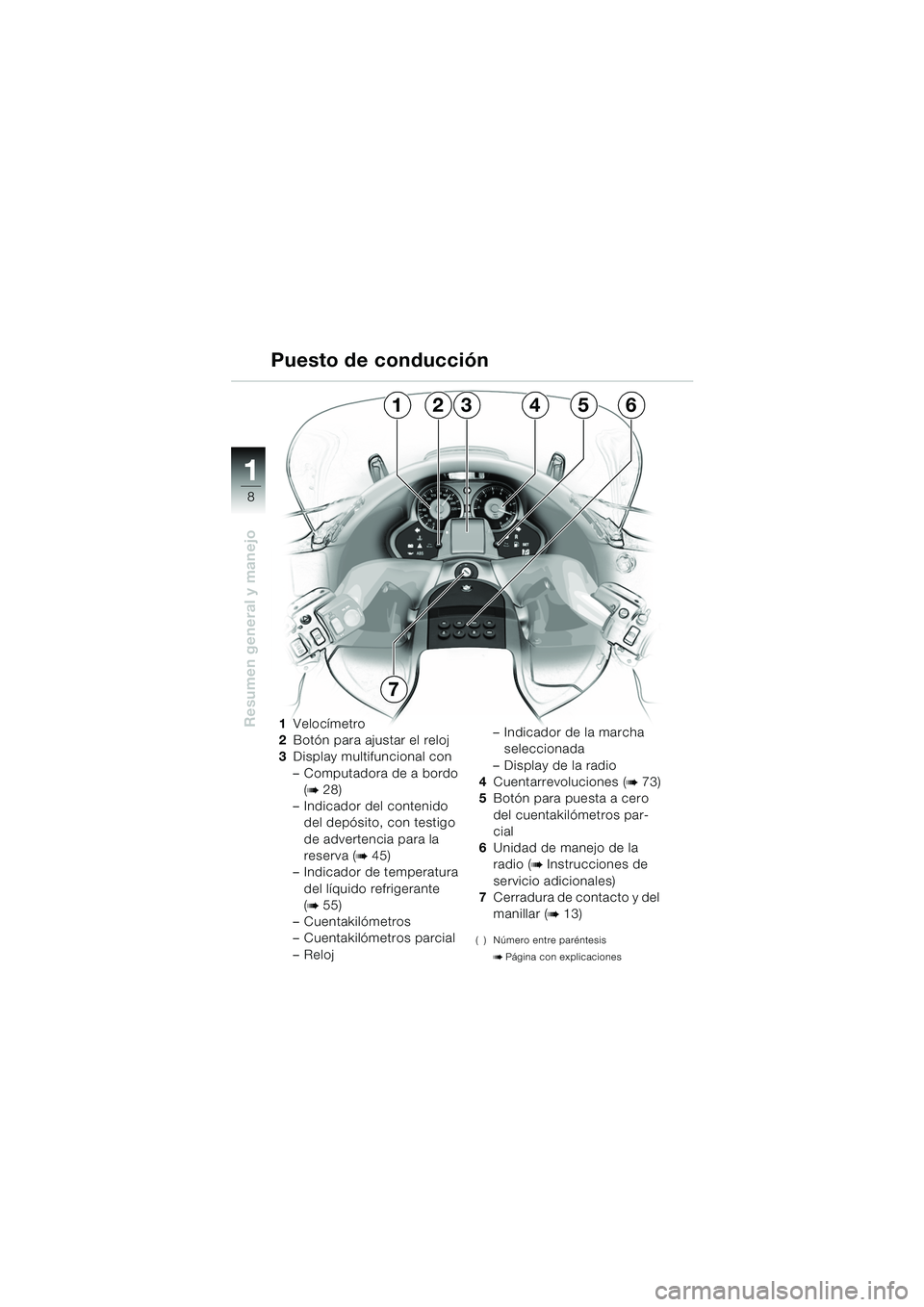

8
Resumen general y manejo
1
1Velocímetro
2 Botón para ajustar el reloj
3 Display multifuncional con
– Computadora de a bordo
(
b28)
– Indicador del contenido del depósito, con testigo
de advertencia para la
reserva (
b45)
– Indicador de temperatura
del líquido refrigerante
(
b55)
– Cuentakilómetros
– Cuentakilómetros parcial
– Reloj – Indicador de la marcha
seleccionada
– Display de la radio
4 Cuentarrevoluciones (
b73)
5 Botón para puesta a cero
del cuentakilómetros par-
cial
6 Unidad de manejo de la
radio (
b Instrucciones de
servicio adicionales)
7 Cerradura de contacto y del
manillar (
b13)
( ) Número entre paréntesis
bPágina con explicaciones
Puesto de conducción
123456
7
10LTbke6.book Seite 8 Freitag, 1. Juli 2005 9:15 09

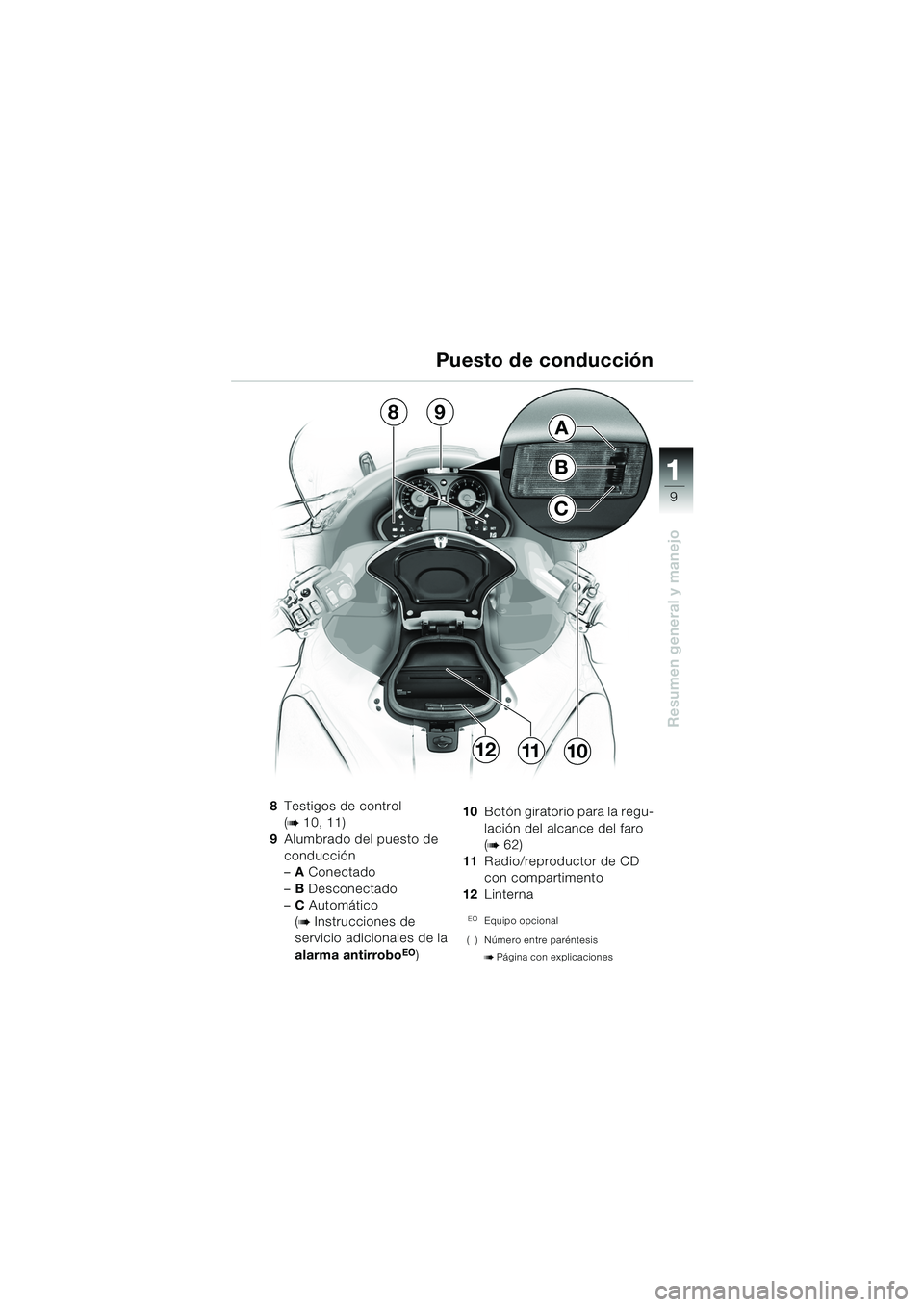

9
Resumen general y manejo
1
8Testigos de control
(
b10, 11)
9 Alumbrado del puesto de
conducción
–A Conectado
– B Desconectado
– C Automático
(
b Instrucciones de
servicio adicionales de la
alarma antirrobo
EO) 10
Botón giratorio para la regu-
lación del alcance del faro
(
b62)
11 Radio/reproductor de CD
con compartimento
12 Linterna
EOEquipo opcional
( ) Número entre paréntesis
bPágina con explicaciones
Puesto de conducción
C
B
A89
111012
10LTbke6.book Seite 9 Freitag, 1. Juli 2005 9:15 09

10
Resumen general y manejo
1
L Aviso:
La conmutación día/noche se
realiza automáticamente me-
diante un sensor. El LCD se ilu-
mina en la posición nocturna.
1 Testigo de advertencia pre-
sión de aceite del motor
rojo
p (b42, 78)
2 Testigo de advertencia de
intensidad de carga de la
batería rojo
r (b79) 3
Testigo de control de los
intermitentes de la izquierda
verde
s
4 Testigo de advertencia de la
temperatura del líquido
refrigerante
j rojo
(
b55, 79)
5 Testigo de advertencia
general rojo
e (b78)
6 Testigo de advertencia del
ABS rojo
l (b78)
7 Testigo de control del punto
muerto del cambio verde
k
(
b76)
( ) Número entre paréntesis
bPágina con explicaciones
Testigos luminoso s de control
5617324
10LTbke6.book Seite 10 Fre itag, 1. Juli 2005 9:15 09

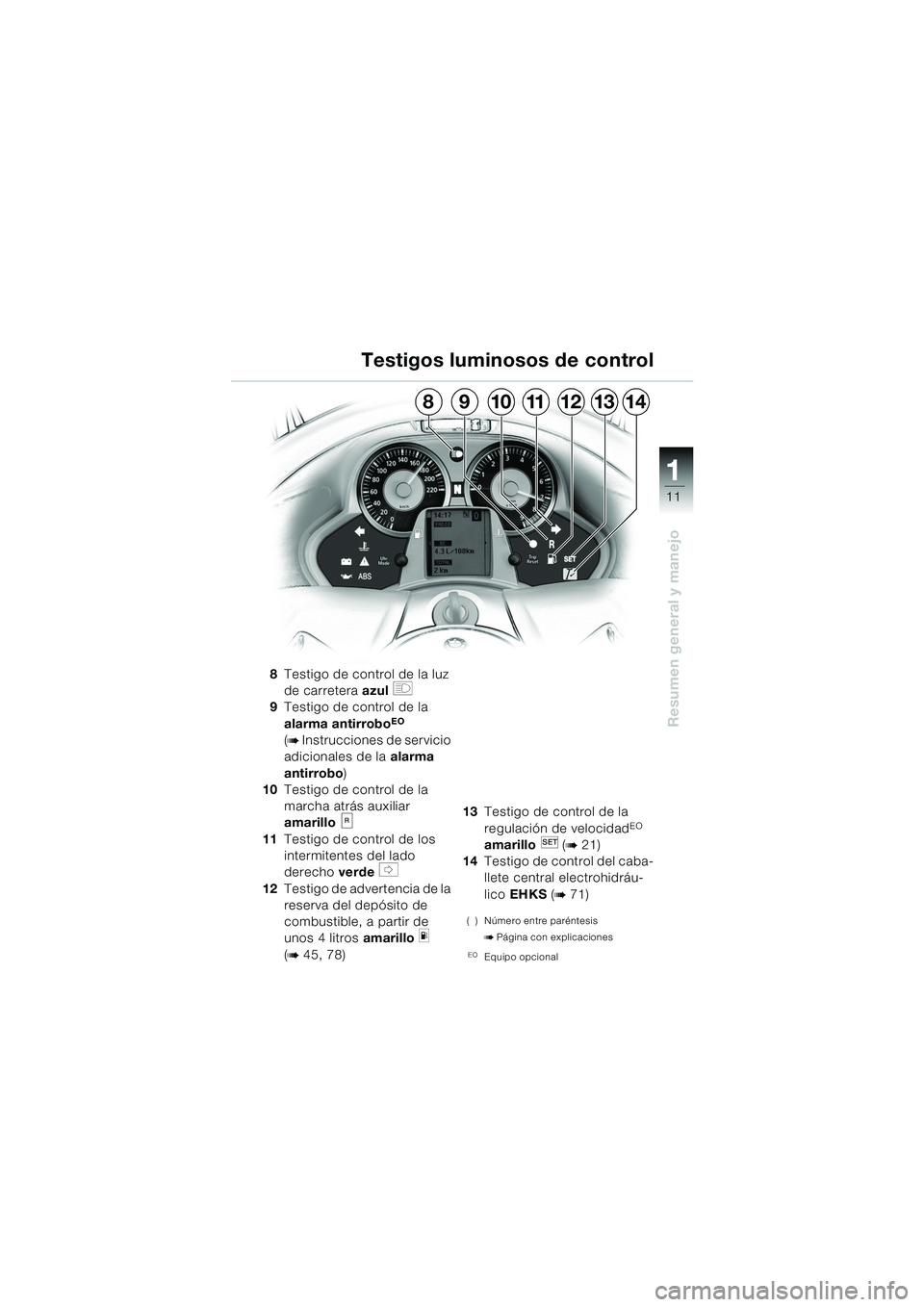

11
Resumen general y manejo
1
Testigos luminosos de control
8Testigo de control de la luz
de carretera azul
q
9 Testigo de control de la
alarma antirrobo
EO
(
b Instrucciones de servicio
adicionales de la alarma
antirrobo )
10 Testigo de control de la
marcha atrás auxiliar
amarillo
11 Testigo de control de los
intermitentes del lado
derecho verde
t
12 Testigo de advertencia de la
reserva del depósito de
combustible, a partir de
unos 4 litros amarillo
m
(
b45, 78) 13
Testigo de control de la
regulación de velocidad
EO
amarillo (
b21)
14 Testigo de control del caba-
llete central electrohidráu-
lico EHKS (
b71)
( ) Número entre paréntesis
bPágina con explicaciones
EOEquipo opcional
121114131098
10LTbke6.book Seite 11 Fre itag, 1. Juli 2005 9:15 09

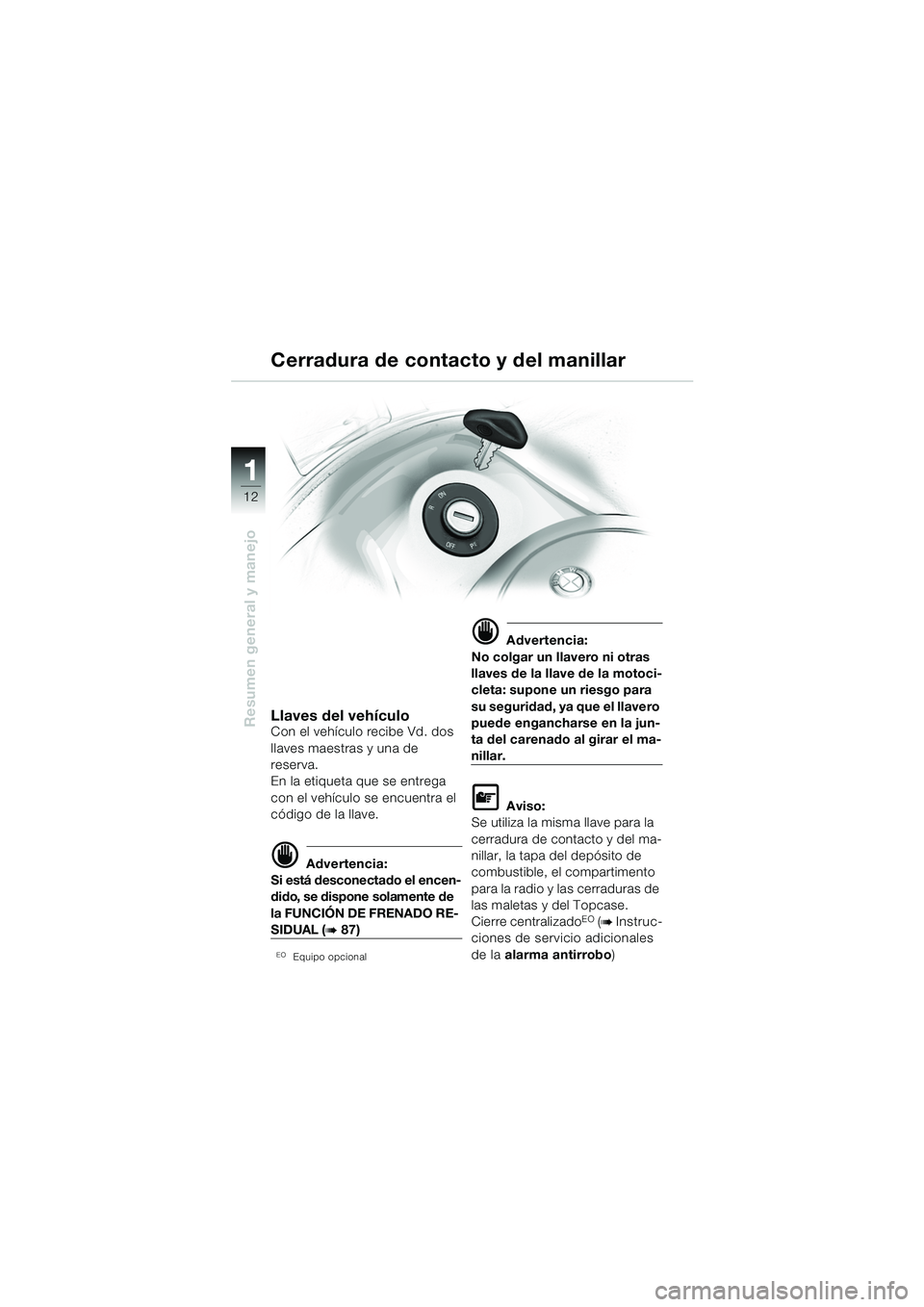

12
Resumen general y manejo
1
Llaves del vehículoCon el vehículo recibe Vd. dos
llaves maestras y una de
reserva.
En la etiqueta que se entrega
con el vehículo se encuentra el
código de la llave.
d Advertencia:
Si está desconectado el encen-
dido, se dispone solamente de
la FUNCIÓN DE FRENADO RE-
SIDUAL (b87)
EOEquipo opcional
d Advertencia:
No colgar un llavero ni otras
llaves de la llave de la motoci-
cleta: supone un riesgo para
su seguridad, ya que el llavero
puede engancharse en la jun-
ta del carenado al girar el ma-
nillar.
L Aviso:
Se utiliza la misma llave para la
cerradura de contacto y del ma-
nillar, la tapa del depósito de
combustible, el compartimento
para la radio y las cerraduras de
las maletas y del Topcase.
Cierre centralizado
EO (b Instruc-
ciones de servicio adicionales
de la alarma antirrobo )
Cerradura de contacto y del manillar
10LTbke6.book Seite 12 Fre itag, 1. Juli 2005 9:15 09

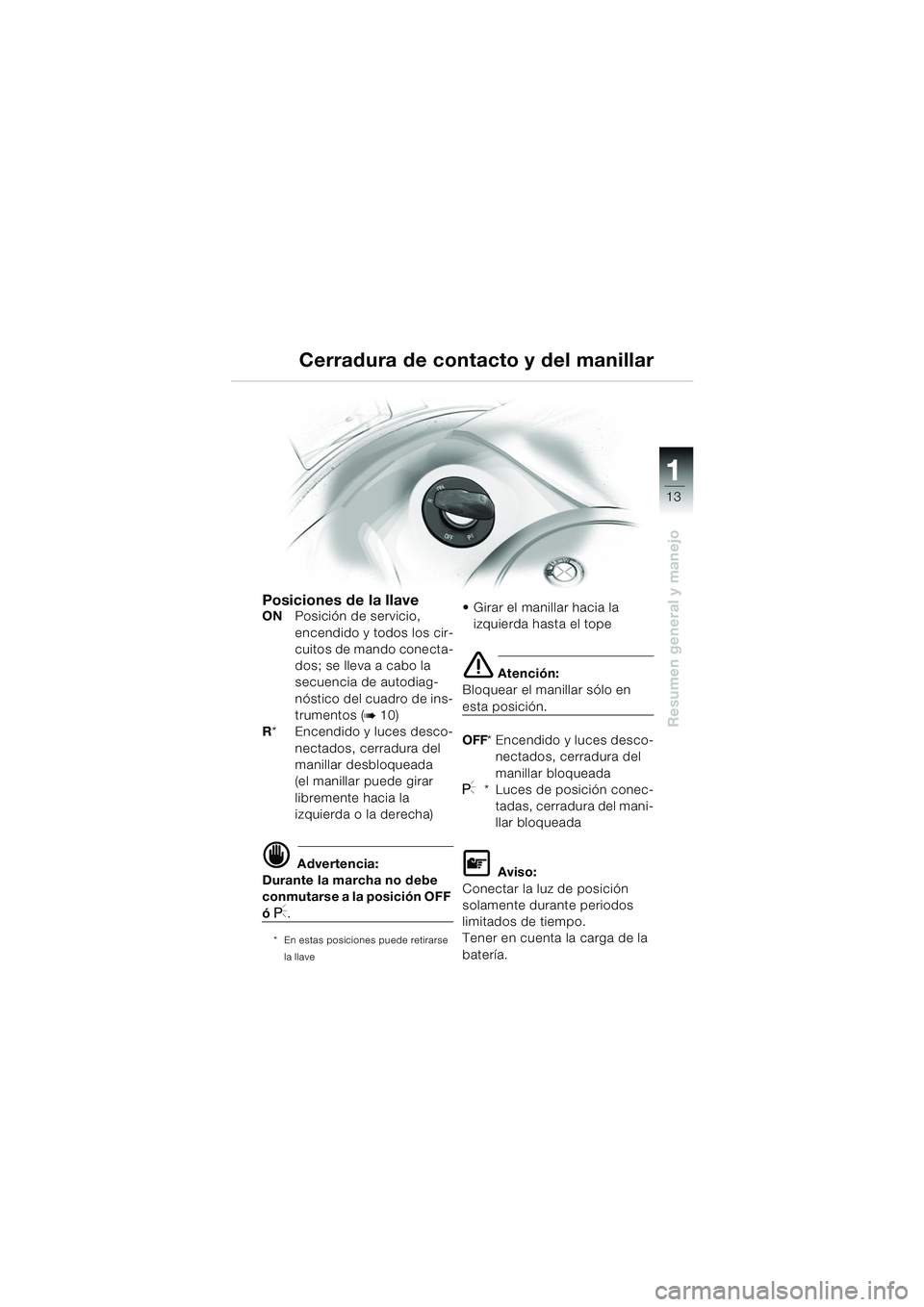

13
Resumen general y manejo
1
Posiciones de la llaveONPosición de servicio,
encendido y todos los cir-
cuitos de mando conecta-
dos; se lleva a cabo la
secuencia de autodiag-
nóstico del cuadro de ins-
trumentos (
b10)
R * Encendido y luces desco-
nectados, cerradura del
manillar desbloqueada
(el manillar puede girar
libremente hacia la
izquierda o la derecha)
d Advertencia:
Durante la marcha no debe
conmutarse a la posición OFF
ó I.
* En estas posiciones puede retirarse
la llave
 Girar el manillar hacia la izquierda hasta el tope
e Atención:
Bloquear el manillar sólo en
esta posición.
OFF * Encendido y luces desco-
nectados, cerradura del
manillar bloqueada
I* Luces de posición conec- tadas, cerradura del mani-
llar bloqueada
L Aviso:
Conectar la luz de posición
solamente durante periodos
limitados de tiempo.
Tener en cuenta la carga de la
batería.
Cerradura de contacto y del manillar
10LTbke6.book Seite 13 Fre itag, 1. Juli 2005 9:15 09

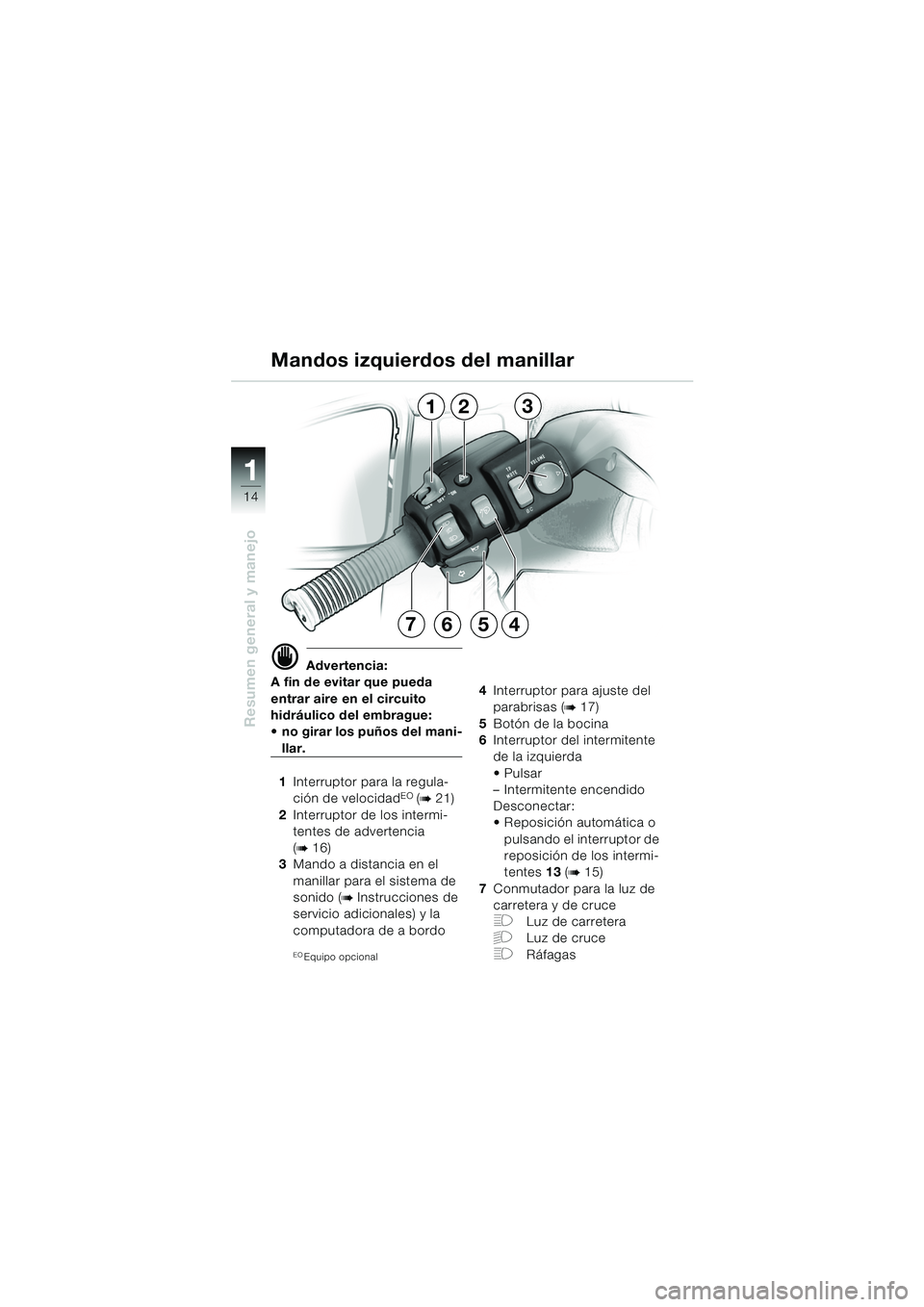

14
Resumen general y manejo
1
Mandos izquierdos del manillar
d Advertencia:
A fin de evitar que pueda
entrar aire en el circuito
hidráulico del embrague:
 no girar los puños del mani-
llar.
1 Interruptor para la regula-
ción de velocidad
EO (b21)
2 Interruptor de los intermi-
tentes de advertencia
(
b16)
3 Mando a distancia en el
manillar para el sistema de
sonido (
b Instrucciones de
servicio adicionales) y la
computadora de a bordo
EOEquipo opcional
4 Interruptor para ajuste del
parabrisas (
b17)
5 Botón de la bocina
6 Interruptor del intermitente
de la izquierda
Pulsar
– Intermitente encendido
Desconectar:
 Reposición automática o
pulsando el interruptor de
reposición de los intermi-
tentes 13 (
b15)
7 Conmutador para la luz de
carretera y de cruce
FLuz de carretera
GLuz de cruce
FRáfagas
123
5467
10LTbke6.book Seite 14 Fre itag, 1. Juli 2005 9:15 09
