2004 YAMAHA XVS125 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
1
2
3
4
5
6
7
8
9

GAU21280
Vergaser einstellen
Der Vergaser ist ein wesentlicher Be-
standteil des Motors und erfordert
eine höchst genaue Einstellung. Die
meisten Einstellarbeiten sollten einer
Yamaha-Fachwerkstatt vorbehalten
bleiben, die über die notwendigen
Kenntnisse und Erfahrung verfügt. Die
im folgenden beschriebene Einstel-
lung können Sie jedoch im Rahmen
der regelmäßigen Wartung selbst
ausführen.
ACHTUNG:

GCA10550
Die im Yamaha-Werk vorgenomme-
ne Vergasereinstellung beruht auf
zahlreichen Tests. Eine Änderung
dieser Einstellung ohne ausreichen-
de Fachkenntnis kann zu Leistungs-
abfall und Motorschäden führen.
GAU21340
Leerlaufdrehzahl einstellen
Die Leerlaufdrehzahl muß in den emp-
fohlenen Abständen gemäß Wartungs-
und Schmiertabelle folgendermaßen
geprüft und ggf. eingestellt werden:
Der Motor sollte warmgelaufen sein,
bevor Sie diese Einstellung vorneh-
men.
HINWEIS:


Der Motor ist ausreichend warm-
gelaufen, wenn er spontan auf
Gasgeben anspricht.

Für diese Einstellung wird ein Dia-
gnose-Drehzahlmesser benötigt.
1. Den Drehzahlmesser an das
Zündkerzenkabel anschließen.
2. Prüfen Sie die Leerlaufdrehzahl
des Motors und stellen Sie sie,
falls erforderlich, durch Drehen der
Leerlaufeinstellschraube auf den
vorgeschriebenen Wert ein. Zum
Erhöhen der Leerlaufdrehzahl die
Einstellschraube in Richtung (a)
drehen. Zum Verringern der Leer-
laufdrehzahl die Einstellschraubein Richtung (b) drehen.
HINWEIS:
Falls sich die Leerlaufdrehzahl nicht
wie oben beschrieben einstellen läßt,
den Motor von einer Yamaha-Fach-

werkstatt überprüfen lassen.

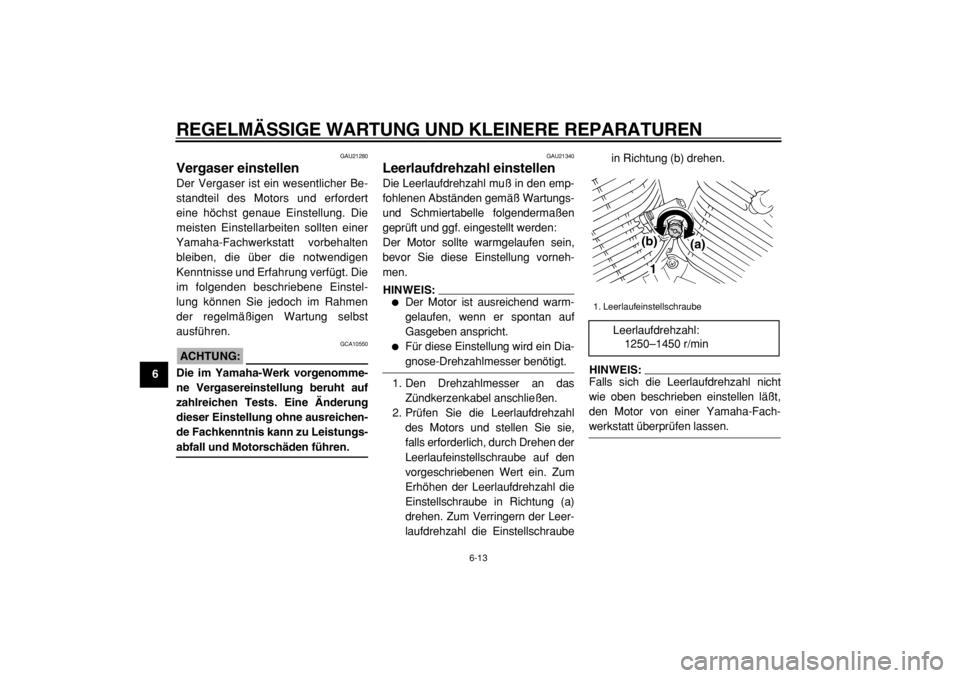

1. Leerlaufeinstellschraube
Leerlaufdrehzahl:
1250–1450 r/min
1
(a) (b)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
2
3
4
5
67
8
9

GAU21380
Gaszugspiel einstellen
Das Gaszugspiel sollte am Gasdreh-
griff 3.0–5.0 mm (0.12–0.20 in) betra-
gen. Das Gaszugspiel am Drehgriff
regelmäßig prüfen und ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU21400
Ventilspiel einstellen
Mit zunehmender Betriebszeit verän-
dert sich das Ventilspiel, wodurch die
Zylinderfüllung nicht mehr den optima-
len Wert erreicht und/oder Motorgeräu-
sche entstehen können. Um dem
vorzubeugen, muß das Ventilspiel in
den empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle von ei-
ner Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU21540
Reifen
Zur Erzielung optimaler Fahrleistun-
gen, einer langen Lebensdauer und
maximaler Fahrsicherheit mit Ihrem
Motorrad beachten Sie bitte die folgen-
den Punkte zum Thema Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt
prüfen und ggf. korrigieren.
WARNUNG

GWA10500

Den Reifenluftdruck stets bei
kalten Reifen (d. h. Reifentem-
peratur entspricht Umgebungs-
temperatur) prüfen und
korrigieren.

Der Reifendruck muß entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer,
Gepäck und Zubehör, das für
dieses Modell genehmigt wur-
de, angepasst werden.

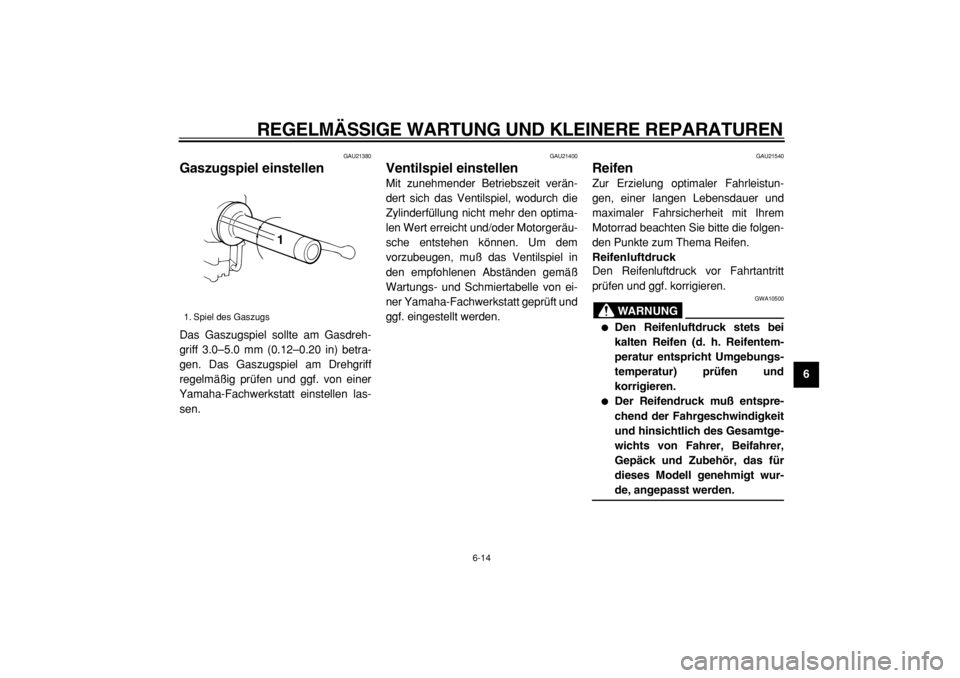

1. Spiel des Gaszugs
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
1
2
3
4
5
6
7
8
9
WARNUNG

GWA11020
Da die Beladung das Fahr- sowie
das Bremsverhalten und damit die
Sicherheit des Motorrads beeinflußt,
stets folgende Punkte beachten.

DAS MOTORRAD NIEMALS
ÜBERLADEN! Überladen des
Motorrads beeinträchtigt nicht
nur Fahrverhalten und Sicher-heit, sondern kann auch
Reifenschäden und Unfälle zur
Folge haben. Sicherstellen, daß
das Gesamtgewicht aus Ge-
päck, Fahrer, Beifahrer und zu-
lässigem Zubehör nicht die
maximale Gesamtzuladung
überschreitet.

Keinesfalls Gegenstände mit-
führen, die während der Fahrt
verrutschen können.

Schwere Lasten zum Fahrzeug-
mittelpunkt hin plazieren und
das Gewicht möglichst gleich-
mäßig auf beide Seiten vertei-
len.

Fahrwerk und Reifenluftdruck
müssen auf die Gesamtzula-
dung angepaßt werden.

Reifenzustand und -luftdruck
vor Fahrtantritt prüfen.Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei
unzureichender Profiltiefe, Nägeln oder
Glassplittern in der Lauffläche, rissigen
Flanken usw. den Reifen umgehend
von einer Yamaha-Fachwerkstatt
wechseln lassen.
HINWEIS:
Die Gesetzgebung zur Mindestprofiltie-
fe kann von Land zu Land abweichen.
Richten Sie sich deshalb nach den ent-
Reifenluftdruck (gemessen bei
kalten Reifen):
0–90 kg (0–198 lb) :
Vorn:
175 kPa (25 psi) (1.75 kgf/cm

2
)
Hinten:
200 kPa (29 psi) (2.00 kgf/cm
2
)
90–183 kg (198–404 lb) :
Vorn:
175 kPa (25 psi) (1.75 kgf/cm
2
)
Hinten:
200 kPa (29 psi) (2.00 kgf/cm
2
)
Maximale Zuladung*:
183 kg (404 lb)
* Gesamtgewicht von Fahrer, Bei-
fahrer, Gepäck und Zubehör

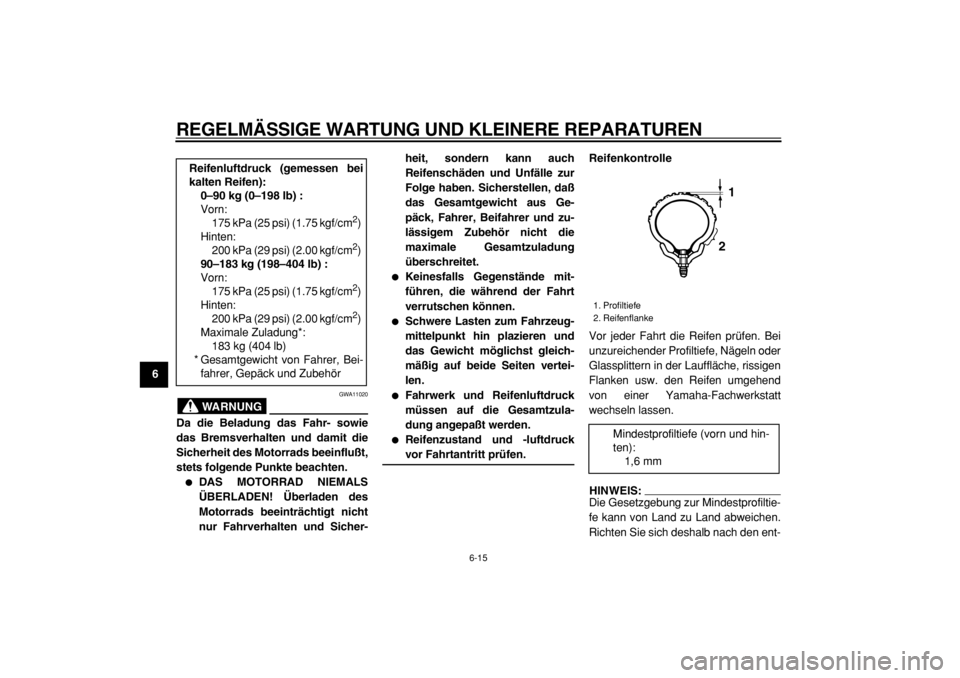

1. Profiltiefe
2. Reifenflanke
Mindestprofiltiefe (vorn und hin-
ten):
1,6 mm
12

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
2
3
4
5
67
8
9

sprechenden Vorschriften.
Reifenausführung
Die Räder dieses Motorrads sind mit
Schlauch-Reifen bestückt.
WARNUNG

GWA10460

Grundsätzlich Reifen gleichen
Typs und gleichen Herstellers
für Vorder- und Hinterrad ver-
wenden. Bei anderen als den zu-
gelassenen
Reifenkombinationen kann das
Fahrverhalten nicht garantiert
werden.

Ausschließlich die nachfolgen-
den Reifen sind nach zahlrei-
chen Tests von der Yamaha
MOTOR CO., LTD. freigegeben
worden.
WARNUNG

GWA10570

Abgenutzte Reifen unverzüglich
von einer YAMAHA-Fachwerk-
statt austauschen lassen. Abge-
sehen davon, daß sie gegen die
Straßenverkehrsordnung ver-
stoßen, beeinträchtigen
übermäßig abgefahrene Reifen
die Fahrstabilität und können
zum Verlust der Fahrzeugkon-
trolle führen.

Den Austausch von Bauteilen an
Rädern und Bremsanlage, sowieReifenwechsel, grundsätzlich
von einer YAMAHA-Fachwerk-
statt vornehmen lassen, die über
das notwendige Werkzeug und
die fachliche Erfahrung verfügt.

Ein beschädigter Schlauch soll-
te am besten nicht mehr repa-
riert werden. Falls die Lage es
jedoch erfordert, die Reparatur
mit größter Sorgfalt ausführen
und den Schlauch dann mög-
lichst bald erneuern. Vorderreifen:
Größe:
80/100-18M/C 47P
Hersteller/Modell:
CHENG SHIN/C-916
IRC/MARBELLA NF27
Hinterreifen:
Größe:
130/90-15M/C 66P
Hersteller/Modell:
CHENG SHIN/C-915
IRC/MARBELLA NR31

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
1
2
3
4
5
6
7
8
9

GAU21940
Speichenräder
Optimale Lenkstabilität, Lebensdauer
und Fahrsicherheit sind nur durch Be-
achtung der folgenden Punkte gewähr-
leistet.

Die Radfelgen sollten vor jeder
Fahrt auf Risse, Verbiegung oder
Verzug, und die Speichen auf Lok-
kerheit oder Beschädigung über-
prüft werden. Bei Mängeln an
Reifen oder Rädern das Rad von
einer Yamaha-Fachwerkstatt er-
setzen lassen. Selbst kleinste Re-
paraturen an Rädern und Reifen
nur von einer Fachwerkstatt aus-
führen lassen. Verformte oder ein-
gerissene Felgen müssen
ausgetauscht werden.

Nach dem Austausch von Felgen
und/oder Reifen muß das Rad
ausgewuchtet werden. Eine Rei-
fenunwucht beeinträchtigt die
Fahrstabilität, vermindert den
Fahrkomfort und verkürzt die Le-
bensdauer des Reifens.

Nach dem Reifenwechsel zu-nächst mit mäßiger Geschwindig-
keit fahren, denn bevor der Reifen
seine optimalen Eigenschaften
entwickeln kann, muß seine Lauf-
fläche vorsichtig eingefahren wer-
den.
GAU22040
Kupplungshebel-Spiel
einstellen
Der Kupplungshebel muß ein Spiel von
5.0–10.0 mm (0.20–0.39 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig
prüfen und ggf. folgendermaßen ein-
stellen.
1. Die Kontermutter am Kupplungs-
hebel lockern.
2. Zum Erhöhen des Kupplungshe-
bel-Spiels die Einstellmutter in
Richtung (a) drehen. Zum Verrin-
gern des Kupplungshebel-Spiels
die Einstellschraube in Richtung
1. Kontermutter (Kupplungshebel)
2. Einstellschraube
3. Kupplungshebel-Spiel
12
3
(a) (b)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
2
3
4
5
67
8
9
(b) drehen.
3. Bei korrektem Kupplungshe-
bel-Spiel die Kontermutter festzie-
hen. Falls das
Kupplungshebel-Spiel nicht, wie
oben beschrieben, korrekt einge-
stellt werden konnte, folgenderma-
ßen vorgehen.
4. Die Einstellschraube am Kupp-
lungshebel in Richtung (a) drehen,
um den Kupplungsseilzug zu lok-
kern.
5. Die Kontermutter am Kurbelge-
häuse lockern.
6. Zum Erhöhen des Kupplungshe-bel-Spiels die Einstellmutter in
Richtung (a) drehen. Zum Verrin-
gern des Kupplungshebel-Spiels
die Einstellmutter in Richtung (b)
drehen.
7. Die Kontermutter am Kupplungs-
hebel und am Kurbelgehäuse fest-
ziehen.

GAU22091
Handbremshebel-Spiel
einstellen
Der Bremshebel muß ein Spiel von
5.0–8.0 mm (0.20–0.31 in) aufweisen,
wie dargestellt. Das Bremshebelspiel
regelmäßig prüfen und ggf. wie folgt
einstellen.
1. Die Kontermutter am Handbrems-
hebel lockern.
2. Zum Erhöhen des Handbremshe-
bel-Spiels die Einstellschraube in
Richtung (a) drehen. Zum Verrin-
gern des Handbremshebel-Spiels
1. Kontermutter (Kurbelgehäuse)
2. Einstellmutter
2
1
(a)
(b)

1. Kontermutter
2. Einstellschraube
3. Handbremshebel-Spiel
2 1
3
(b)
(a)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
1
2
3
4
5
6
7
8
9
die Einstellschraube in Richtung
(b) drehen.
3. Die Kontermutter festziehen.
WARNUNG

GWA10630

Nachdem das Bremshebelspiel
eingestellt worden ist, das Spiel
kontrollieren und sicherstellen,
daß die Bremse richtig funktio-
niert.

Ein weiches oder schwammi-
ges Gefühl beim Betätigen des
Bremshebels kann bedeuten,
daß sich Luft im hydraulischen
System befindet. Befindet sich
Luft im Hydrauliksystem, las-
sen Sie das System von einer
Yamaha-Fachwerkstatt in Ord-
nung bringen, bevor Sie mit mit
dem Motorrad fahren. Luft in
der Bremsanlage verringert die
Bremskraft und stellt ein erheb-
liches Sicherheitsrisiko dar.
GAU22201
Fußbremshebel-Position und
-Spiel einstellen
WARNUNG

GWA10670
Diese Einstellungen sollten grund-
sätzlich von einer Yamaha-Fach-
werkstatt durchgeführt werden.

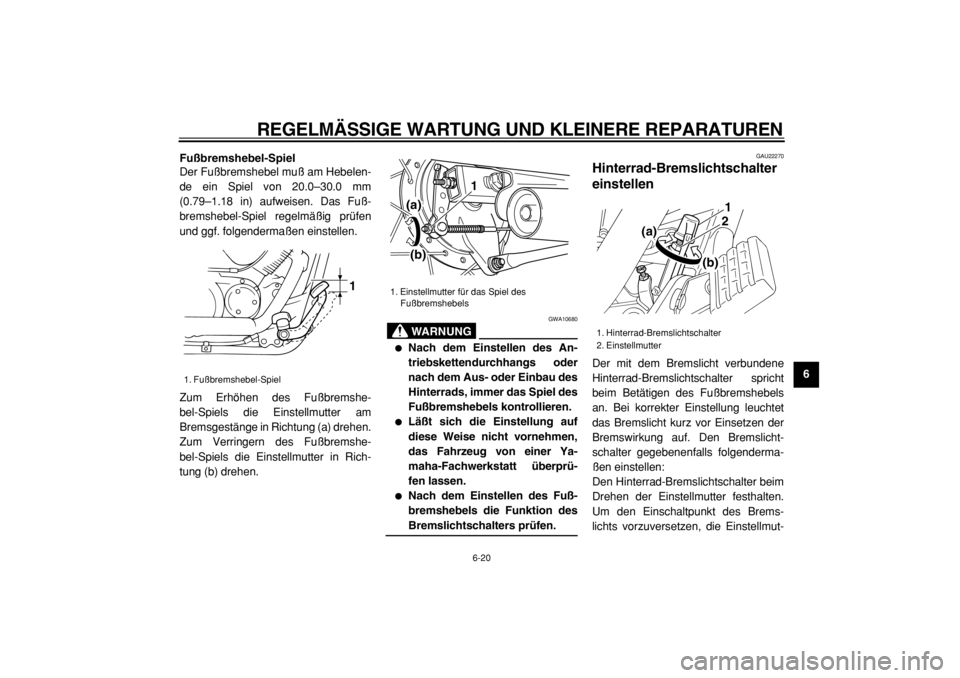

Fußbremshebel-Position
Die Oberkante des Fußbremshebels
sollte etwa 76.6 mm (3.02 in) oberhalb
der Oberkante der Fußraste sein, wie
dargestellt. Die Fußbremshebel-Positi-
on regelmäßig prüfen und ggf. folgen-
dermaßen einstellen.1. Die Kontermutter am Fußbrems-
hebel lockern.
2. Zum Anheben des Fußbremshe-
bels die Einstellschraube in Rich-
tung (a) drehen. Zum Senken des
Fußbremshebels die Einstell-
schraube in Richtung (b) drehen.
3. Die Kontermutter festziehen.
WARNUNG

GWA11230
Nach dem Einstellen der Fußbrems-
hebelposition, muß das Spiel des
Hebels eingestellt werden.
1. Fußraste
2. Fußbremshebel-Position
1
2
1. Kontermutter
2. Einstellschraube der Fußbremshebel-
Position
(b)1
2
(a)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
2
3
4
5
67
8
9 Fußbremshebel-Spiel
Der Fußbremshebel muß am Hebelen-
de ein Spiel von 20.0–30.0 mm
(0.79–1.18 in) aufweisen. Das Fuß-
bremshebel-Spiel regelmäßig prüfen
und ggf. folgendermaßen einstellen.
Zum Erhöhen des Fußbremshe-
bel-Spiels die Einstellmutter am
Bremsgestänge in Richtung (a) drehen.
Zum Verringern des Fußbremshe-
bel-Spiels die Einstellmutter in Rich-
tung (b) drehen.
WARNUNG

GWA10680

Nach dem Einstellen des An-
triebskettendurchhangs oder
nach dem Aus- oder Einbau des
Hinterrads, immer das Spiel des
Fußbremshebels kontrollieren.

Läßt sich die Einstellung auf
diese Weise nicht vornehmen,
das Fahrzeug von einer Ya-
maha-Fachwerkstatt überprü-
fen lassen.

Nach dem Einstellen des Fuß-
bremshebels die Funktion des
Bremslichtschalters prüfen.
GAU22270
Hinterrad-Bremslichtschalter
einstellen
Der mit dem Bremslicht verbundene
Hinterrad-Bremslichtschalter spricht
beim Betätigen des Fußbremshebels
an. Bei korrekter Einstellung leuchtet
das Bremslicht kurz vor Einsetzen der
Bremswirkung auf. Den Bremslicht-
schalter gegebenenfalls folgenderma-
ßen einstellen:
Den Hinterrad-Bremslichtschalter beim
Drehen der Einstellmutter festhalten.
Um den Einschaltpunkt des Brems-
lichts vorzuversetzen, die Einstellmut-
1. Fußbremshebel-Spiel
1

1. Einstellmutter für das Spiel des
Fußbremshebels
1
(a)
(b)

1. Hinterrad-Bremslichtschalter
2. Einstellmutter
12
(a)
(b)
