2004 YAMAHA TMAX Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-12
2
3
4
5
67
8
9

PAU19852
Óleo do motor e cartucho do
filtro de óleo
O nível de óleo do motor deve ser veri-
ficado antes de cada viagem. Para
além disso, o óleo e o cartucho do filtro
de óleo devem ser substituídos nos in-
tervalos especificados na tabela de
lubrificação e manutenção periódica.
Verificação do nível de óleo do mo-
tor
1. Coloque o veículo no descanso
central.
PRECAUÇÃO:

PCA11290
O motor deverá estar frio antes de
efectuar a verificação do nível do
óleo, caso contrário poderá ser re-
sultar numa falsa leitura.
NOTA:
Durante a verificação do nível do óleo,
certifique-se de que o veículo está
numa posição totalmente vertical. Uma
ligeira inclinação lateral poderá resultar

numa falsa leitura.
2. Coloque o motor em funcionamen-to, deixe-o aquecer durante dois
minutos e depois desligue-o.
3. Aguarde dois minutos até que o
óleo assente e verifique o nível do
óleo através da janela de verifica-
ção situada no lado inferior es-
querdo do cárter.
NOTA:
O óleo do motor deverá situar-se entre

as marcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe
abaixo da marca de nível mínimo,
adicione óleo suficiente do tipo re-comendado para corrigir o nível.
Mudança do óleo do motor (com ou
sem substituição do cartucho do fil-
tro de óleo)
1. Coloque o motor em funcionamen-
to, deixe-o aquecer durante al-
guns minutos e depois desligue-o.
2. Coloque um tabuleiro de recolha
do óleo por baixo do motor para
recolher o óleo usado.
3. Retire a tampa de enchimento de
óleo e a cavilha de drenagem para
drenar o óleo do cárter.

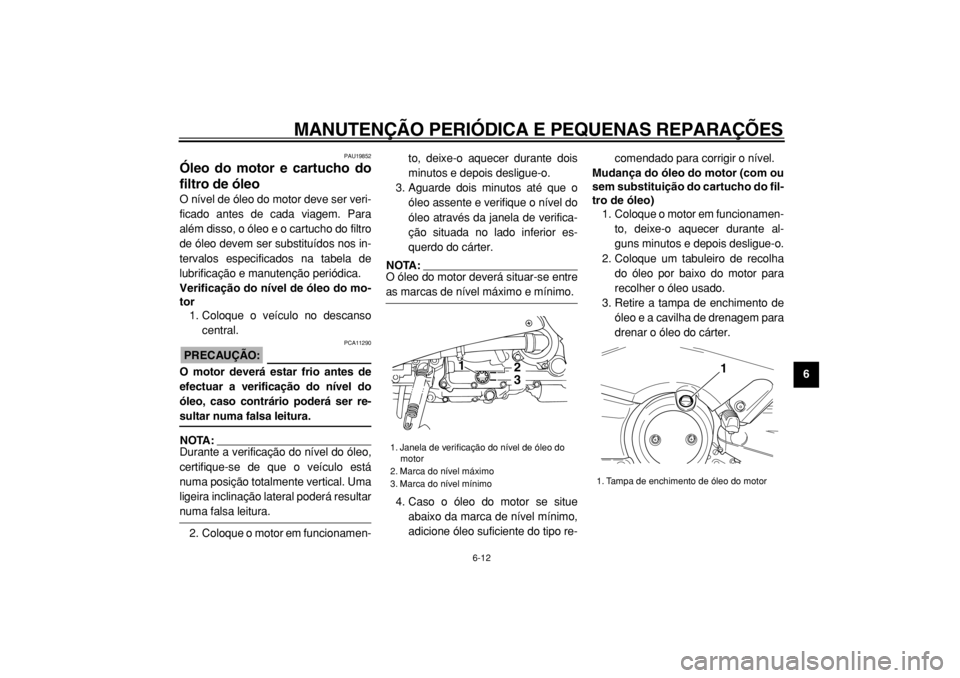

1. Janela de verificação do nível de óleo do
motor
2. Marca do nível máximo
3. Marca do nível mínimo1
32

1. Tampa de enchimento de óleo do motor
1

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
1
2
3
4
5
6
7
8
9
NOTA:
Ignore os passos 4–6 se não desejar

substituir o cartucho do filtro de óleo.
4. Retire o cartucho do filtro de óleo
com uma chave inglesa do filtro de
óleo.
NOTA:
Poderá obter uma chave inglesa do
filtro de óleo num concessionário

Yamaha.
5. Aplique uma camada pouco es-
pessa de óleo do motor no anel de
vedação em O do novo cartucho
do filtro de óleo.
NOTA:
Certifique-se de que o anel de vedação

em O está bem encaixado.
6. Instale o novo cartucho do filtro de
óleo e aperte-o em conformidade
com o binário especificado, utili-zando uma chave de binário.
7. Instale a cavilha de drenagem de
óleo do motor e aperte-a em con-
formidade com o binário especifi-
cado.
8. Adicione a quantidade especifica-
da de óleo do motor recomendado

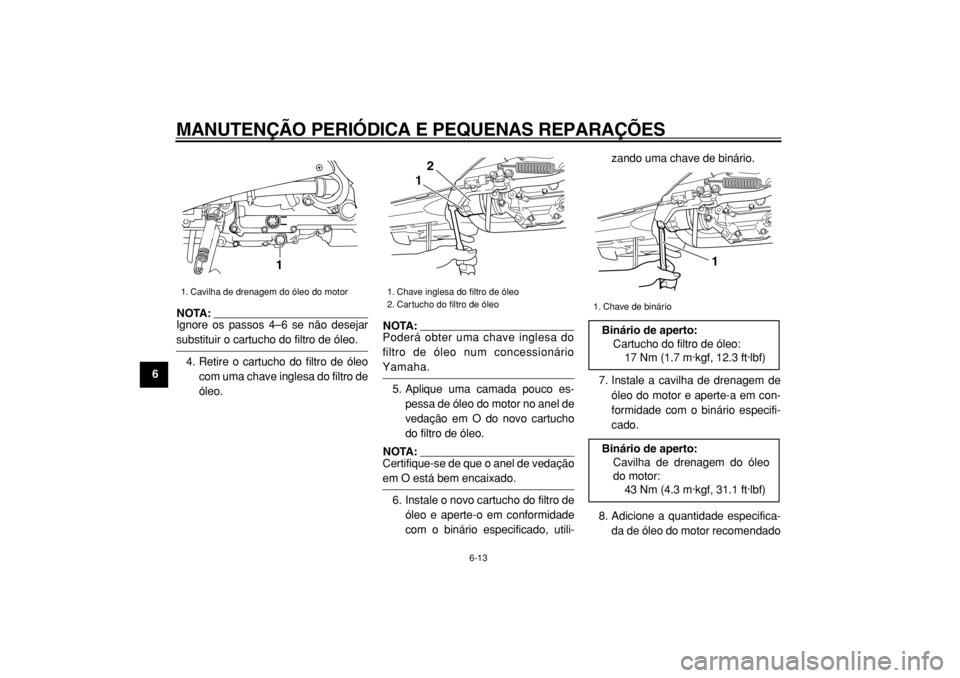

1. Cavilha de drenagem do óleo do motor
1

1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
2
1

1. Chave de binário
Binário de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12.3 ft·lbf)
Binário de aperto:
Cavilha de drenagem do óleo
do motor:
43 Nm (4.3 m·kgf, 31.1 ft·lbf)
1

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
2
3
4
5
67
8
9
e, depois, instale e aperte a tampa
de enchimento de óleo.
PRECAUÇÃO:

PCA11620

Para evitar o patinar da embrai-
agem (uma vez que o óleo do
motor também lubrifica a em-
braiagem), não misture quais-
quer aditivos químicos. Não
utilize óleos com a especifica-
ção para diesel de “CD” nem
óleos de qualidade superior à
especificada. Para além disso,
não utilize óleos denominados“ENERGY CONSERVING II” ou
superiores.

Certifique-se de que não entra
nenhum material estranho no
cárter.
9. Coloque o motor em funcionamen-
to e deixe-o ao ralenti durante al-
guns minutos enquanto verifica se
existem fugas de óleo. Caso haja
uma fuga de óleo, desligue imedi-
atamente o motor e procure a cau-
sa.
10. Desligue o motor, verifique o nível
do óleo e, se necessário, corrija-o.
Reinício do indicador luminoso de
mudança de óleo
1. Rode a chave para “ON”.
2. Mantenha a tecla de reinício pre-
mida durante dois a oito segun-
dos.3. Deixe de premir a tecla de reinício
e o indicador luminoso de mudan-
ça de óleo apagar-se-á.
NOTA:
Se o óleo do motor for mudado antes
do indicador luminoso de mudança de
óleo se acender (isto é, antes de se
atingir o intervalo periódico de mudan-
ça de óleo), o indicador luminoso tem
de ser reiniciado depois da mudança
de óleo, de modo que a mudança de
óleo seguinte seja indicada na altura
correcta. Para reiniciar o indicador lu-
minoso de mudança de óleo antes de
atingir o intervalo de tempo para a mu-
dança de óleo, siga o procedimento Óleo do motor recomendado:
SAE 10W-30 ou SAE 10W-40
(API SE, SF, SG ou superior)
Quantidade de óleo:
Sem substituição do cartucho
do filtro de óleo:
2.80 L (2.96 US qt)
(2.46 Imp.qt)
Com substituição do cartucho
do filtro de óleo:
2.90 L (3.07 US qt)
(2.55 Imp.qt)

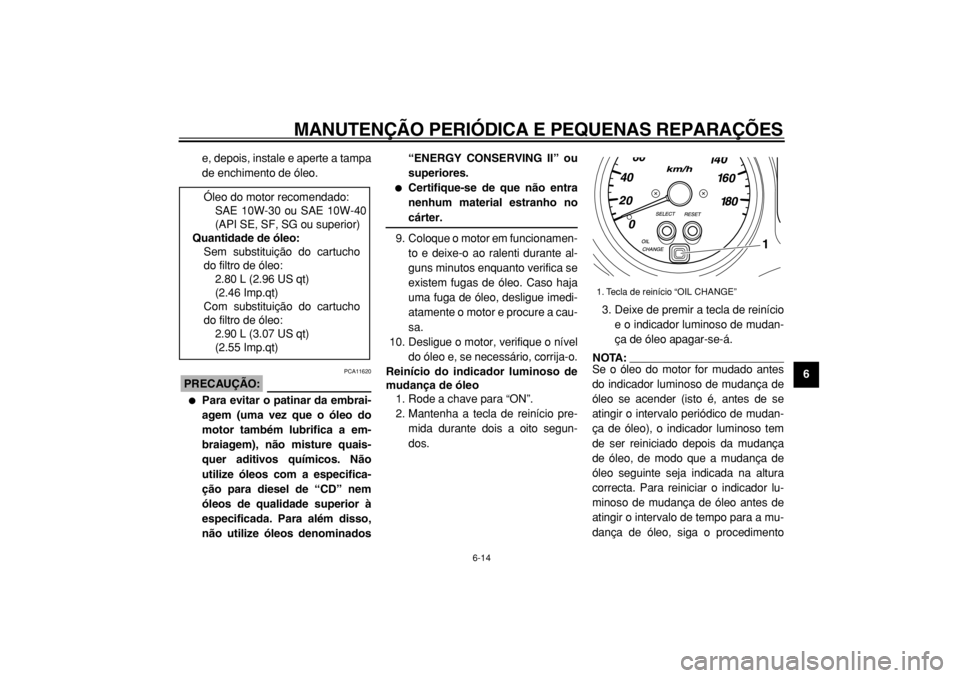

1. Tecla de reinício “OIL CHANGE”
1

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
1
2
3
4
5
6
7
8
9
descrito acima mas verifique se o indi-
cador luminoso se acende durante 1.4
segundos depois de soltar a tecla de
reinício. Caso não acenda, repita o pro-

cedimento.
PAU19992
Óleo da transmissão por
corrente
O óleo da transmissão por corrente
deve ser substituído do modo que se
segue, nos intervalos especificados na
tabela de lubrificação e manutenção
periódica.
1. Retire o painel F. (Consulte a
pagina 6-7.)
2. Coloque um tabuleiro de recolha
do óleo por baixo da caixa da
transmissão por corrente, para re-
colher o óleo usado.3. Retire a tampa de enchimento de
óleo e a cavilha de drenagem para
drenar o óleo da caixa da trans-
missão por corrente.
4. Instale a cavilha de drenagem de
óleo da transmissão por corrente e
aperte-a em conformidade com o
binário especificado.
5. Adicione a quantidade especifica-
da do óleo recomendado.
6. Limpe a vareta medidora de nível,
introduza-a no orifício de enchi-
mento de óleo (sem a aparafusar)
e, depois, retire-a para verificar o

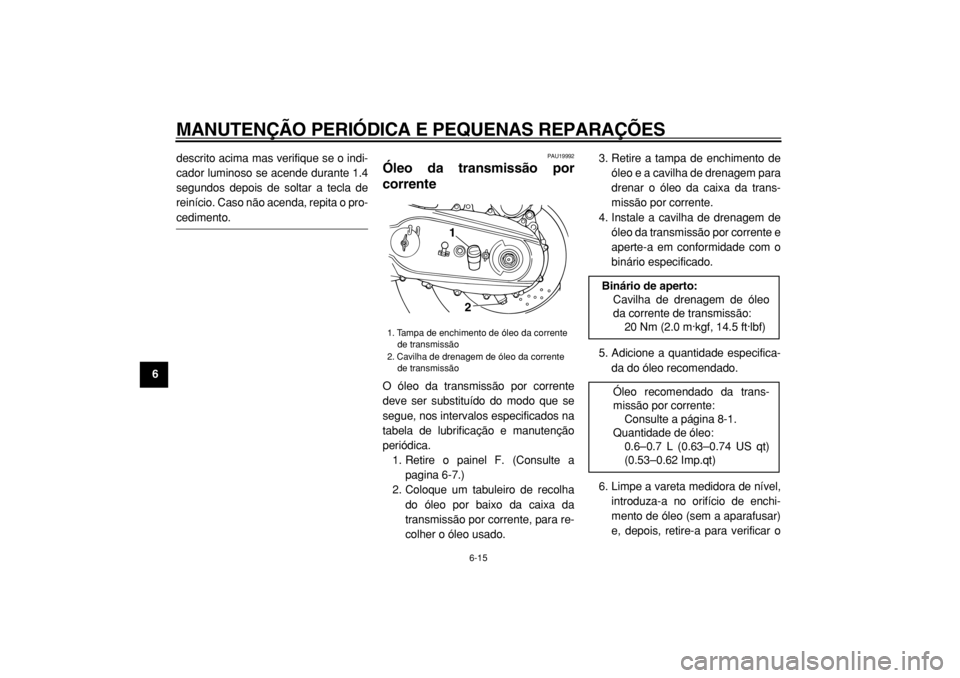

1. Tampa de enchimento de óleo da corrente
de transmissão
2. Cavilha de drenagem de óleo da corrente
de transmissão
1
2
Binário de aperto:
Cavilha de drenagem de óleo
da corrente de transmissão:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Óleo recomendado da trans-
missão por corrente:
Consulte a página 8-1.
Quantidade de óleo:
0.6–0.7 L (0.63–0.74 US qt)
(0.53–0.62 Imp.qt)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
2
3
4
5
67
8
9
nível do óleo.
NOTA:
O óleo do motor deverá situar-se entre

as marcas de nível máximo e mínimo.
7. Caso o óleo do motor se situe
abaixo da marca de nível mínimo,
adicione óleo suficiente do tipo re-
comendado para corrigir o nível.
8. Introduza a vareta medidora de ní-
vel no orifício de enchimento de
óleo e depois aperte a tampa de
enchimento do óleo.
PRECAUÇÃO:

PCA11260
Certifique-se de que não entra ne-nhum material estranho na caixa da
transmissão por corrente.
PAU20070
Refrigerante
O nível do refrigerante deve ser verifi-
cado antes de cada viagem. Para além
disso, o refrigerante deve ser substituí-
do nos intervalos especificados na ta-
bela de lubrificação e manutenção
periódica.
PAU20122
Verificação do nível de líquido refri-
gerante
1. Coloque o veículo numa superfície
nivelada e segure-o numa posição
vertical.
NOTA:


O nível de refrigerante deve ser
verificado com o motor frio uma
vez que este varia consoante a
temperatura do motor.

Durante a verificação do nível de
refrigerante, certifique-se de que o
veículo está totalmente na vertical.
Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
2. Retire a cobertura do reservatório
de refrigerante, retirando o respec-
tivo parafuso.

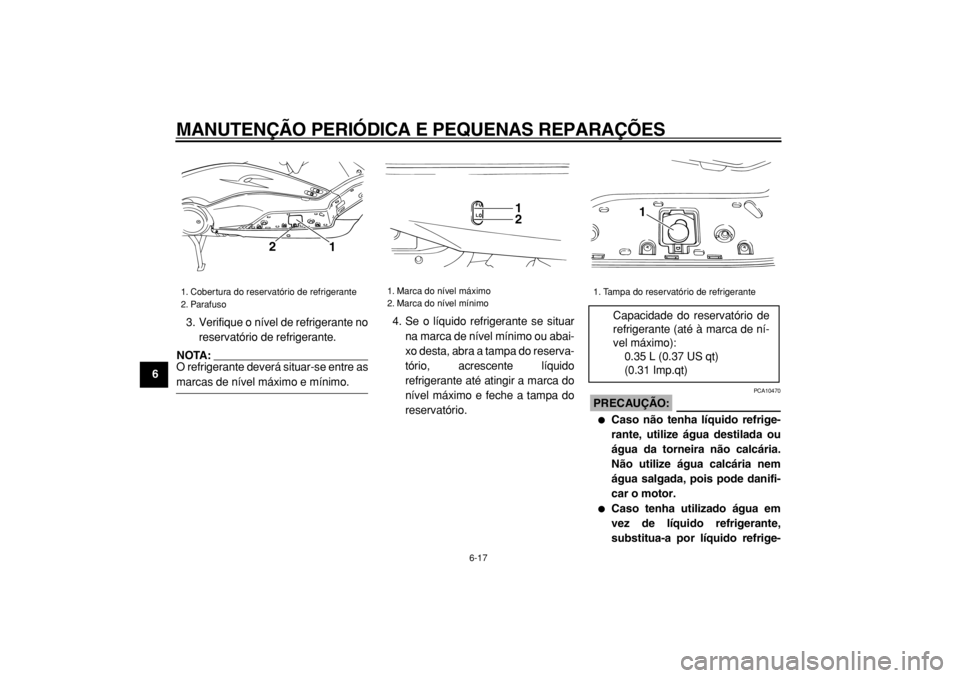

1. Marca do nível máximo
2. Marca do nível mínimo
1
2

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
1
2
3
4
5
6
7
8
9
3. Verifique o nível de refrigerante no
reservatório de refrigerante.
NOTA:
O refrigerante deverá situar-se entre as

marcas de nível máximo e mínimo.4. Se o líquido refrigerante se situar
na marca de nível mínimo ou abai-
xo desta, abra a tampa do reserva-
tório, acrescente líquido
refrigerante até atingir a marca do
nível máximo e feche a tampa do
reservatório.
PRECAUÇÃO:

PCA10470

Caso não tenha líquido refrige-
rante, utilize água destilada ou
água da torneira não calcária.
Não utilize água calcária nem
água salgada, pois pode danifi-
car o motor.

Caso tenha utilizado água em
vez de líquido refrigerante,
substitua-a por líquido refrige-
1. Cobertura do reservatório de refrigerante
2. Parafuso
1
2

1. Marca do nível máximo
2. Marca do nível mínimo
12

1. Tampa do reservatório de refrigerante
Capacidade do reservatório de
refrigerante (até à marca de ní-
vel máximo):
0.35 L (0.37 US qt)
(0.31 Imp.qt)
1

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
2
3
4
5
67
8
9 rante logo que possível, caso
contrário o motor poderá não
ser suficientemente arrefecido e
o sistema de refrigeração não fi-
cará protegido contra congela-
mento e corrosão.


Se tiver sido acrescentada água
ao líquido refrigerante, solicite a
um concessionário Yamaha que
verifique o teor de anti-conge-
lante do líquido refrigerante
logo que possível, caso contrá-
rio a eficácia do líquido refrige-
rante será reduzida.
AVISO

PWA10380
Nunca tente retirar a tampa do radia-
dor enquanto o motor estiver quen-
te.
5. Instale a cobertura do reservatório
de refrigerante, colocando o res-
pectivo parafuso.
NOTA:


A ventoinha do radiador é automa-
ticamente activada ou desactivada
em conformidade com a tempera-tura do refrigerante no radiador.

Se o motor sobreaquecer, consul-
te a página 6-36 para obter mais
instruções.
PAU21120
Limpeza do elemento do filtro
de ar
O elemento do filtro de ar deve ser lim-
po nos intervalos especificados na ta-
bela de lubrificação e manutenção
periódica. Limpe o elemento do filtro de
ar mais frequentemente se conduzir o
veículo em áreas invulgarmente húmi-
das ou poeirentas.
1. Retire a carenagem A. (Consulte a
pagina 6-7.)
2. Retire o pára-vento, retirando os
respectivos parafusos.
3. Retire a tampa da caixa do filtro de
ar, retirando os parafusos e, de-

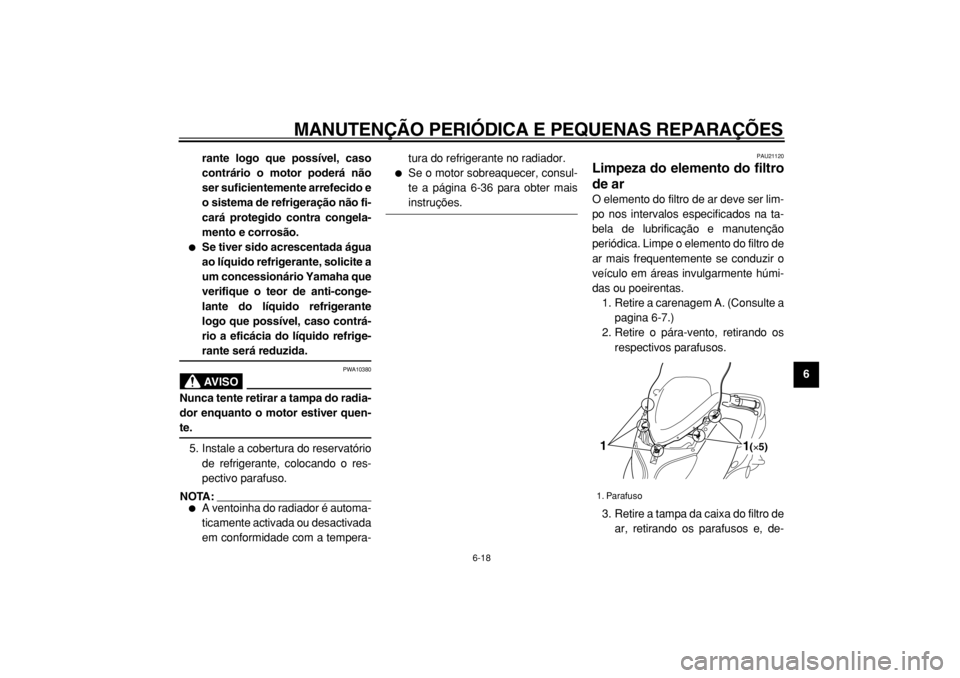

1. Parafuso
1
1(×5)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-19
1
2
3
4
5
6
7
8
9
pois, puxe o elemento do filtro de
ar para fora.
4. Bata levemente no elemento do fil-
tro de ar de modo a remover a
maior parte do pó e sujidade e, deseguida, utilize ar comprimido
para eliminar o resto da sujidade,
tal como ilustrado. Se o elemento
do filtro de ar estiver danificado,
substitua-o.
5. Introduza o elemento do filtro de ar
na respectiva caixa.
PRECAUÇÃO:

PCA10480

Certifique-se de que o elemento
do filtro de ar está devidamente
fixo na caixa do filtro de ar.

O motor nunca deve ser coloca-
do em funcionamento sem o
elemento do filtro de ar instala-
do, caso contrário os pistãões
e/ou cilindros poderão desgas-
tar-se demasiado.
6. Instale a tampa da caixa do filtro
de ar, colocando os respectivos
parafusos.
7. Instale o pára-vento e a carena-
gem.
1. Tampa da caixa do filtro de ar
2. Parafuso
1. Elemento do filtro de ar
1
2
2
1
