2004 Hyundai Terracan Manuel du propriétaire (in French)

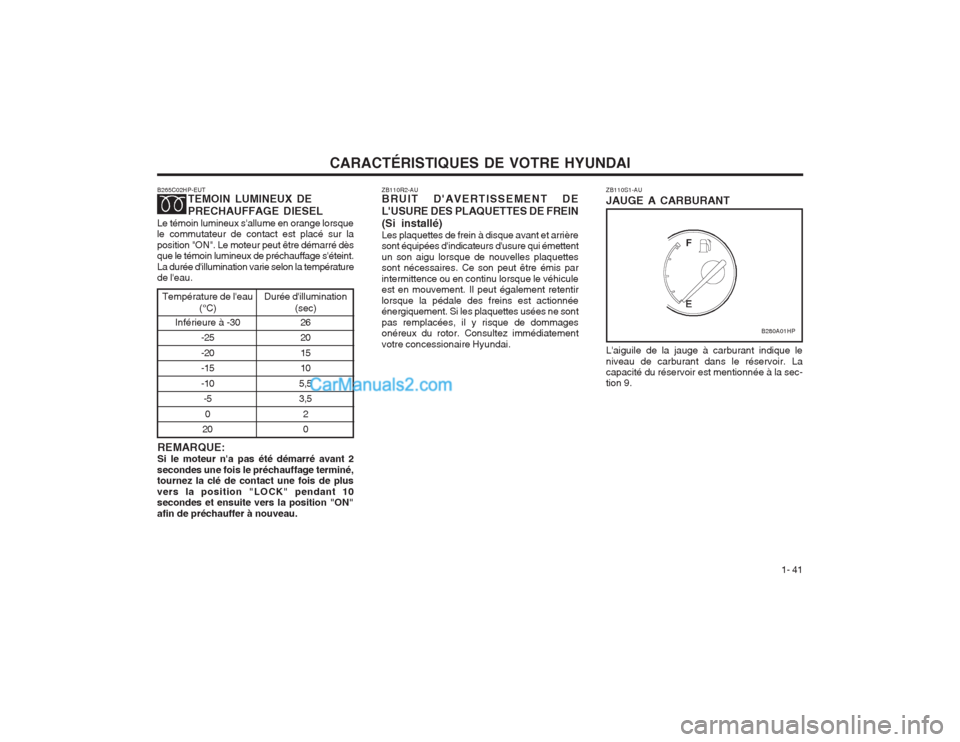

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 41
B265C02HP-EUT
TEMOIN LUMINEUX DE PRECHAUFFAGE DIESEL
Le témoin lumineux s'allume en orange lorsque le commutateur de contact est placé sur la position "ON". Le moteur peut être démarré dès que le témoin lumineux de préchauffage s'éteint. La durée d'illumination varie selon la température de l'eau.
REMARQUE: Si le moteur n'a pas été démarré avant 2
secondes une fois le préchauffage terminé, tournez la clé de contact une fois de plus vers la position "LOCK" pendant 10 secondes et ensuite vers la position "ON" afin de préchauffer à nouveau.
Température de l'eau
(°C)
Inférieure à -30
-25 -20 -15 -10
-5
0
20 Durée d'illumination
(sec)
26 20 15 10
5,53,5 20
ZB110S1-AU JAUGE A CARBURANT L'aiguile de la jauge à carburant indique le niveau de carburant dans le réservoir. La capacité du réservoir est mentionnée à la sec-tion 9.
ZB110R2-AU BRUIT D'AVERTISSEMENT DE L'USURE DES PLAQUETTES DE FREIN(Si installé) Les plaquettes de frein à disque avant et arrière sont équipées d'indicateurs d'usure qui émettent un son aigu lorsque de nouvelles plaquettes sont nécessaires. Ce son peut être émis par intermittence ou en continu lorsque le véhicule est en mouvement. Il peut également retentir lorsque la pédale des freins est actionnée énergiquement. Si les plaquettes usées ne sont pas remplacées, il y risque de dommages onéreux du rotor. Consultez immédiatement votre concessionaire Hyundai.
B280A01HP

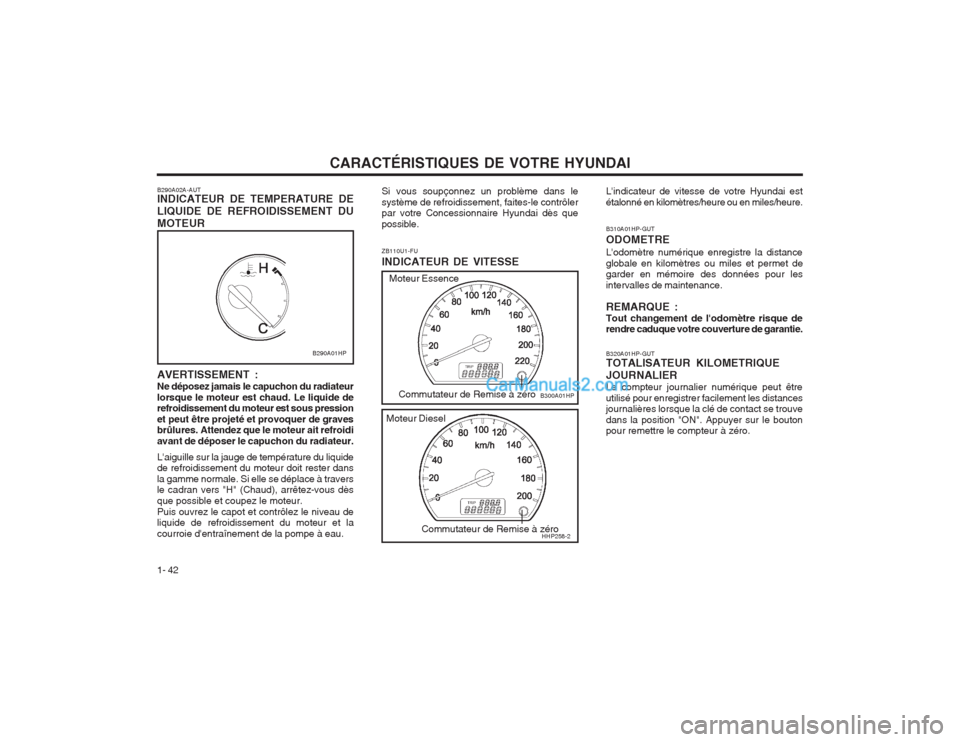

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 42 L'indicateur de vitesse de votre Hyundai est étalonné en kilomètres/heure ou en miles/heure. B310A01HP-GUT ODOMETREL'odomètre numérique enregistre la distance globale en kilomètres ou miles et permet de garder en mémoire des données pour les intervalles de maintenance. REMARQUE : Tout changement de l'odomètre risque de rendre caduque votre couverture de garantie. B320A01HP-GUT TOTALISATEUR KILOMETRIQUE JOURNALIER Le compteur journalier numérique peut être utilisé pour enregistrer facilement les distances journalières lorsque la clé de contact se trouve dans la position "ON". Appuyer sur le bouton pour remettre le compteur à zéro.
ZB110U1-FU INDICATEUR DE VITESSE
B300A01HP
Commutateur de Remise à zéro
Moteur Essence
HHP258-2Commutateur de Remise à zéro
Moteur Diesel
Si vous soupçonnez un problème dans le système de refroidissement, faites-le contrôler par votre Concessionnaire Hyundai dès que possible.
B290A02A-AUT INDICATEUR DE TEMPERATURE DE LIQUIDE DE REFROIDISSEMENT DUMOTEUR AVERTISSEMENT : Ne déposez jamais le capuchon du radiateur lorsque le moteur est chaud. Le liquide de refroidissement du moteur est sous pression et peut être projeté et provoquer de graves brûlures. Attendez que le moteur ait refroidi avant de déposer le capuchon du radiateur. L'aiguille sur la jauge de température du liquide de refroidissement du moteur doit rester dans la gamme normale. Si elle se déplace à travers le cadran vers "H" (Chaud), arrêtez-vous dès que possible et coupez le moteur.Puis ouvrez le capot et contrôlez le niveau de liquide de refroidissement du moteur et la courroie d'entraînement de la pompe à eau.
B290A01HP

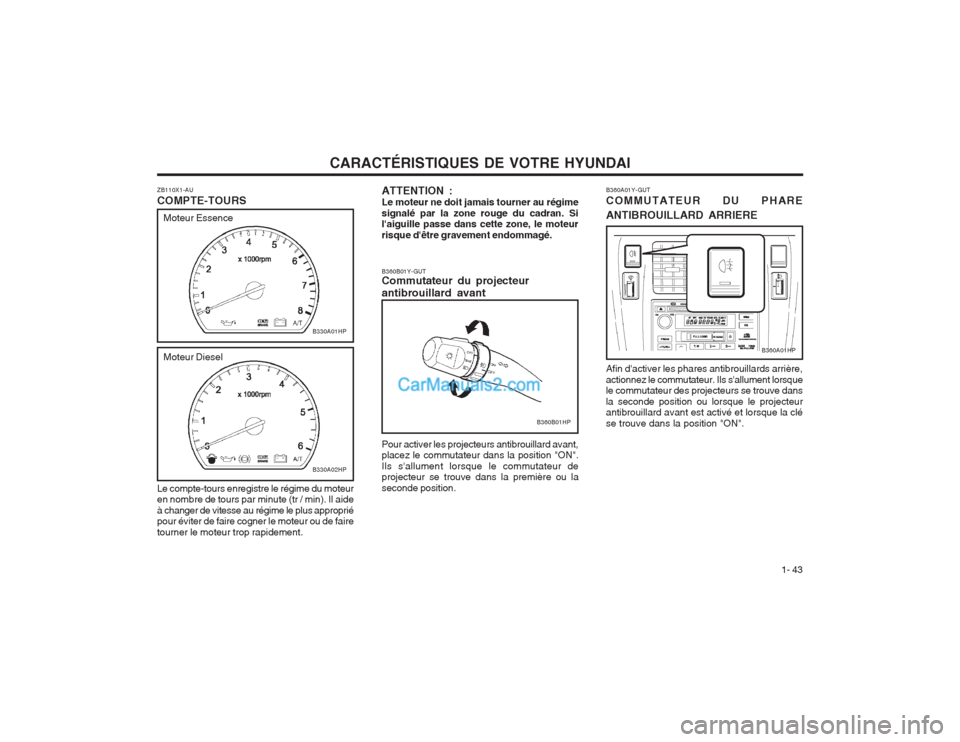

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 43
B360B01Y-GUT Commutateur du projecteur antibrouillard avant Pour activer les projecteurs antibrouillard avant, placez le commutateur dans la position "ON". Ils s'allument lorsque le commutateur de projecteur se trouve dans la première ou la seconde position.
B360B01HP
ZB110X1-AU COMPTE-TOURS Le compte-tours enregistre le régime du moteur en nombre de tours par minute (tr / min). Il aide à changer de vitesse au régime le plus approprié pour éviter de faire cogner le moteur ou de faire tourner le moteur trop rapidement.
B330A01HP
Moteur Diesel
B330A02HP
Moteur Essence
ATTENTION : Le moteur ne doit jamais tourner au régimesignalé par la zone rouge du cadran. Si l'aiguille passe dans cette zone, le moteur risque d'être gravement endommagé.
B360A01HP
B360A01Y-GUT COMMUTATEUR DU PHARE ANTIBROUILLARD ARRIERE Afin d'activer les phares antibrouillards arrière, actionnez le commutateur. Ils s'allument lorsque le commutateur des projecteurs se trouve dans la seconde position ou lorsque le projecteur antibrouillard avant est activé et lorsque la clé se trouve dans la position "ON".

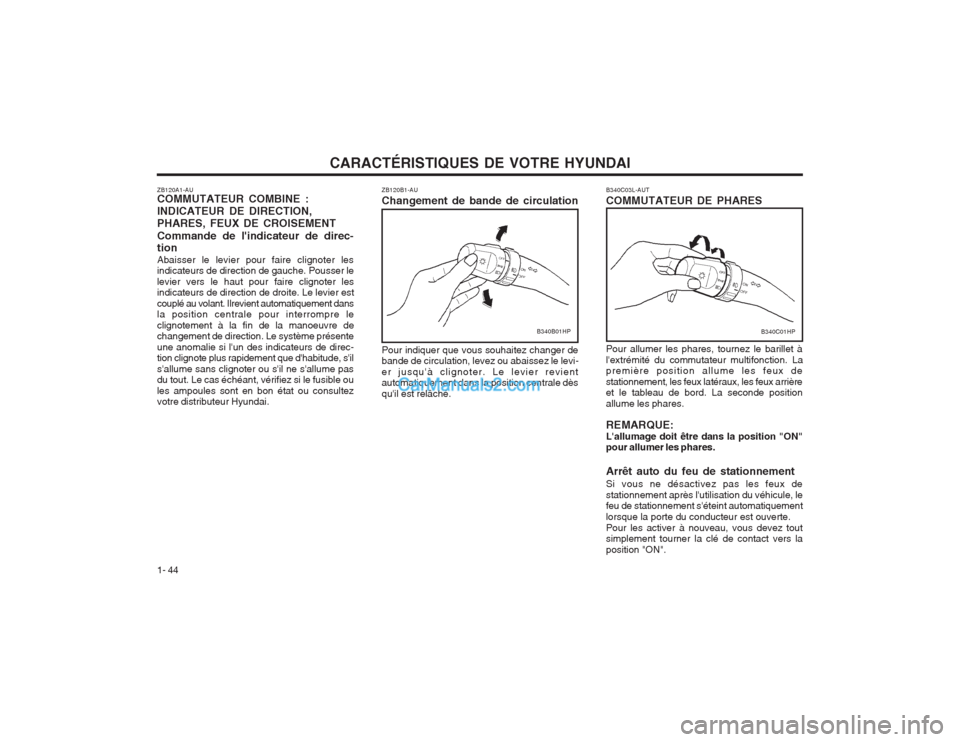

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 44
B340B01HP
ZB120B1-AU Changement de bande de circulation Pour indiquer que vous souhaitez changer de bande de circulation, levez ou abaissez le levi- er jusqu'à clignoter. Le levier revient automatiquement dans la position centrale dès qu'il est relâché. B340C03L-AUT COMMUTATEUR DE PHARES Pour allumer les phares, tournez le barillet à l'extrémité du commutateur multifonction. La première position allume les feux de stationnement, les feux latéraux, les feux arrière et le tableau de bord. La seconde position allume les phares. REMARQUE: L'allumage doit être dans la position "ON" pour allumer les phares. Arrêt auto du feu de stationnement Si vous ne désactivez pas les feux de stationnement après l'utilisation du véhicule, le feu de stationnement s'éteint automatiquement lorsque la porte du conducteur est ouverte.Pour les activer à nouveau, vous devez tout simplement tourner la clé de contact vers la position "ON".B340C01HP
ZB120A1-AU COMMUTATEUR COMBINE : INDICATEUR DE DIRECTION,PHARES, FEUX DE CROISEMENT Commande de l'indicateur de direc- tion Abaisser le levier pour faire clignoter les indicateurs de direction de gauche. Pousser le levier vers le haut pour faire clignoter les indicateurs de direction de droite. Le levier est couplé au volant. Ilrevient automatiquement dans la position centrale pour interrompre le clignotement à la fin de la manoeuvre de changement de direction. Le système présente une anomalie si l'un des indicateurs de direc- tion clignote plus rapidement que d'habitude, s'il s'allume sans clignoter ou s'il ne s'allume pas du tout. Le cas échéant, vérifiez si le fusible ou les ampoules sont en bon état ou consultez votre distributeur Hyundai.

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 45
B350B01Y-GUT FONCTIONNEMENT DU LAVE-GLACE Pour utiliser le lave-glace, tirer le levier de commande des essuie-glaces vers le volant. Quand il est encienché, les balais passent automatiquement deux fois sur le pare-brise et ne s'arrêtent que lorsque le levier est relâché. REMARQUE:
o Ne pas faire fonctionner les essuies-gla-ce plus de 15 secondes à la fois ouquand le réservoir de fluide est vide.
o En cas de temps froid et verglacé, veuillez vous assurer que les balais ne soient pasgelés sur le pare-brise avant de les actionner.
o Dans les régions où l'eau gèle en hiver, il
faut utiliser de l'antigel.
B350B01O-1
ZB130A2-AU COMMUTATEUR D'ESSUIE/LAVE-GLACE Le commutateur d'essuie-glace comporte trois
positions:
1. Fonctionnement par intermittence
2. Fonctionnement à vitesse lente
3. Fonctionnement à vitesse rapide REMARQUE: Afin de ne pas endommager le système
d'essuie-glace, évlter de l'utiliser pourbalayer une épaisse couche de neige ou de gel.
La neige et le gel peuvent être éliminées à la
main. Si la couche de neige ou de gel estfine, activer le chauffage en mode de dégivrage afin de faire fondre avant d'utiliser l'essuie-glace.
B350A01O-1
ZB120D1-AU PHARES DE ROUTE/FEUX DE CROISEMENT Pour allumer les grands phares, poussez le levier vers l'avant. Le témoin des phares de route s'allume en même temps. Pour allumer les feux de croisement, ramenez le levier vers vous.
B340E01HP
ZB120E1-AU APPELS DE PHARES Pour faire des appels de phares, tirez le levier vers vous et relâchez-le successivement. Les phares peuvent fonctionner de cette manière même lorsque le commutateur des phares est en position "OFF". 1
2
3

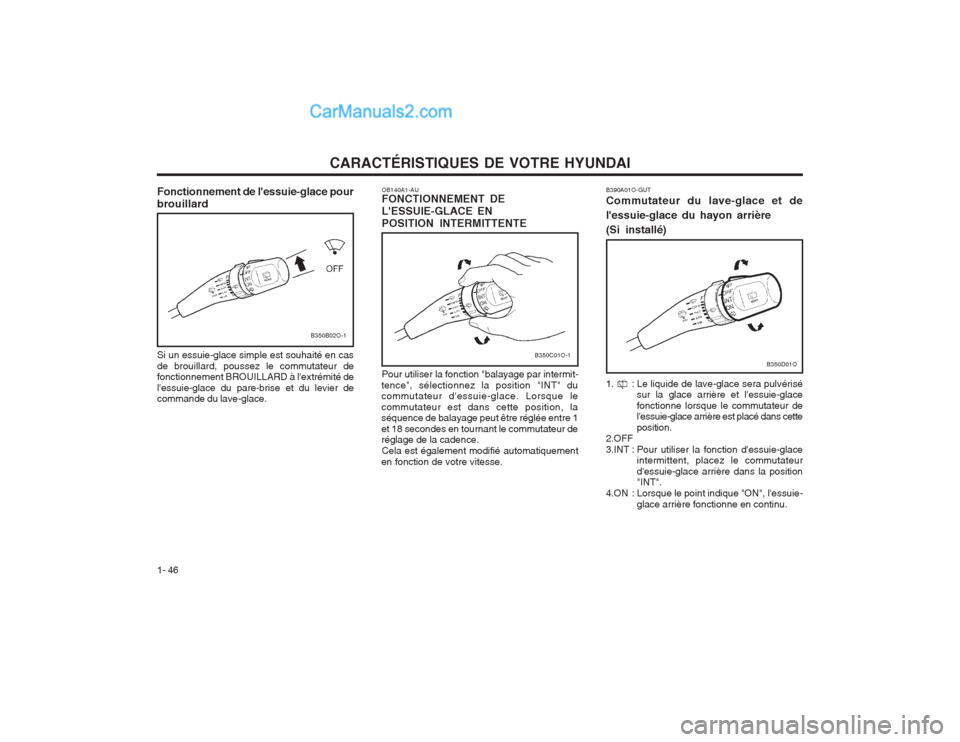

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 46
B350C01O-1
OB140A1-AU FONCTIONNEMENT DE L'ESSUIE-GLACE ENPOSITION INTERMITTENTE Pour utiliser la fonction "balayage par intermit-
tence", sélectionnez la position "INT" du commutateur d'essuie-glace. Lorsque le commutateur est dans cette position, la séquence de balayage peut être réglée entre 1 et 18 secondes en tournant le commutateur de réglage de la cadence. Cela est également modifié automatiquement
en fonction de votre vitesse.B350D01O
B390A01O-GUT Commutateur du lave-glace et de l'essuie-glace du hayon arrière(Si installé)
1. : Le liquide de lave-glace sera pulvérisé
sur la glace arrière et l'essuie-glace fonctionne lorsque le commutateur de l'essuie-glace arrière est placé dans cette position.
2.OFF
3.INT : Pour utiliser la fonction d'essuie-glace intermittent, placez le commutateur d'essuie-glace arrière dans la position "INT".
4.ON : Lorsque le point indique "ON", l'essuie- glace arrière fonctionne en continu.
B350B02O-1
Fonctionnement de l'essuie-glace pour brouillard Si un essuie-glace simple est souhaité en cas de brouillard, poussez le commutateur de fonctionnement BROUILLARD à l'extrémité de l'essuie-glace du pare-brise et du levier de commande du lave-glace.

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 47

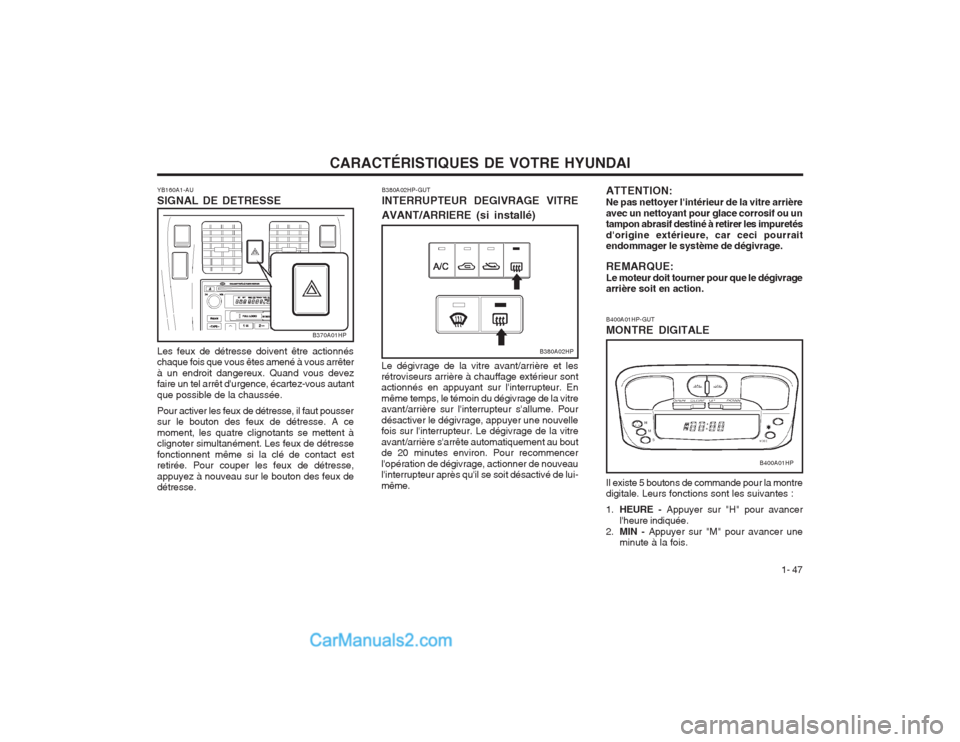

B400A01HP-GUT MONTRE DIGITALE Il existe 5 boutons de commande pour la montre digitale. Leurs fonctions sont les suivantes : 1.
HEURE - Appuyer sur "H" pour avancer
l'heure indiquée.
2. MIN - Appuyer sur "M" pour avancer une
minute à la fois.
B400A01HP
YB160A1-AU SIGNAL DE DETRESSE Les feux de détresse doivent être actionnés chaque fois que vous êtes amené à vous arrêter à un endroit dangereux. Quand vous devez faire un tel arrêt d'urgence, écartez-vous autant que possible de la chaussée. Pour activer les feux de détresse, il faut pousser sur le bouton des feux de détresse. A ce moment, les quatre clignotants se mettent à clignoter simultanément. Les feux de détresse fonctionnent même si la clé de contact est retirée. Pour couper les feux de détresse, appuyez à nouveau sur le bouton des feux de détresse.
B370A01HP
B380A02HP-GUT INTERRUPTEUR DEGIVRAGE VITRE AVANT/ARRIERE (si installé)
Le dégivrage de la vitre avant/arrière et les rétroviseurs arrière à chauffage extérieur sontactionnés en appuyant sur l'interrupteur. En même temps, le témoin du dégivrage de la vitre avant/arrière sur l'interrupteur s'allume. Pour désactiver le dégivrage, appuyer une nouvelle fois sur l'interrupteur. Le dégivrage de la vitre avant/arrière s'arrête automatiquement au bout de 20 minutes environ. Pour recommencer l'opération de dégivrage, actionner de nouveau l'interrupteur après qu'il se soit désactivé de lui- même.
B380A02HP ATTENTION: Ne pas nettoyer l'intérieur de la vitre arrièreavec un nettoyant pour glace corrosif ou un tampon abrasif destiné à retirer les impuretés d'origine extérieure, car ceci pourrait endommager le système de dégivrage. REMARQUE: Le moteur doit tourner pour que le dégivrage arrière soit en action.

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 48 L'intensité de l'éclairage du tableaur de bord peut être augmentée ou diminuée en tournant la molette de réglage de la luminosité.
B500D07O-AUT EMBASE FEMELLE PRISE FIXE Elle délivre un courant électrique de 12V pour faire marcher l'équipement ou les accessoires électriques uniquement lorsque la clé se trouve dans la position "ON" ou "ACC". ATTENTION: Ne pas utiliser la sortie de puissance pour connecter l'équipement ou les accessoires électriques autres que ceux conçus pour fonctionner sur 12 V.
ZB210A2-AU ALLUME-CIGARE L'allume-cigare ne peut fonctionner que si la clé de contact est en position "ON" ou "ACC". Pour utiliser l'allume-cigare, appuyer dessus pour l'enfoncer dans la prise. Lorsque la résistance est chaude, l'allume-cigare revient automatiquement dans sa position initiale. Ne pas maintenir l'allume-cigare de force dans la position enfoncée. Vous pourriez endommager l'élément chauffant et provoquer un incendie. S'il s'avérait nécessaire de remplacer l'allume- cigare, n'utiliser qu'une pièce de rechange de marque Hyundai ou une pièce équivalente dûment agréée.
B420A01HP
B500D01HP
3.
RESET - Appuyer sur "S" pour remettre les
minutes à "00", ce qui facilite la remise à l'heure de la montre. De plus, en appuyant sur "S" lorsque la montre indique, par exemple, une heure comprise entre 10:30 et 11:29, l'heure est ramenée à 11:00. De même, si l'heure est comprise entre 11:30 et 12:29, le bouton "S" ramène l'heure sur 12:00, et ainsi de suite.
4. MODE - Actionnez la touche "MODE" pour
afficher 12 ou 24 heures.Lorsque la montre à 12 heures est utilisée, les lettres AM ou PM apparaissent.
5. - Le temps est affiché sur l'écran à cristaux liquides en actionnant lecommutateur et est désactivé en appuyant à nouveau sur le commutateur.
ZB200A1-AU MOLETTE DE REGLAGE DE LUMINO SITE DU TABLEAU DE BORD(RHEOSTAT)
B410A01HP ATTENTION: N'utilisez pas d'équipement ou d'accessoires électriques autres que les pièces d'origine Hyundai sur cette prise de courant.
