2004 Hyundai Terracan Manuel du propriétaire (in French)

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 17
ZB090H1-AU PRENDRE SOIN DES CEINTURESNe jamais démonter ou modifier les ceintures de sécurité. Il convient en outre de veiller à ce que les sangles et le dispositif de fixation ne soient pas endommagés par les charnières (siège, portière) ou de quelque manière que ce soit. ZB090I1-AU Inspection périodiqueIl est recommandé d'inspecter périodiquement toutes les ceintures de sécurité pour rechercher toute trace d'usure ou de dommage. Les éléments du système qui seraient endommagés doivent être remplacés aussi rapidement que possible. ZB090J1-AU Ceintures à maintenir propres et sèches Les ceintures doivent être maintenues propres et sèches. Si les ceintures s'encrassent, elles peuvent être nettoyées au moyen d'une solu- tion d'eau tiède et de savon doux. Eviter l'utilisation de détergents puissants ou abrasifs et d'agents blanchissants ou colorants qui risquent d'affaiblir les fibres des sangles.
ZB090D1-AU Femmes enceintesPour réduire le risque de blessure en cas d'accident, il est recommandé aux femmes enceintes de porter la ceinture de sécurité. Si la ceinture de sécurité est utilisée, elle doit être placée aussi bas et aussi confortablement que possible au niveau des hanches, et non pas sur l'abdomen. Pour des recommandations plus spécifiques, consulter un médecin. ZB090E1-AU Personne blesséeLa ceinture de sécurité devrait également être utilisée mêdecin quelles sont ses recommandations. ZB090F1-AU Une personne, une ceintureUne même ceinture ne peut jamais servir à maintenir deux personnes en même temps (même s'il s'agit d'enfants). En cas d'accident, les blessures encourues risqueraient d'être beaucoup plus graves. ZB090G1-AU Ne pas se coucher sur le siègePour maximaliser la protection assurée par la ceinture, les passagers doivent être assis normalement et le dossier des sièges avant doit être en position relevée. La ceinture ne peut pas remplir correctement son office si la personne est couchée sur la banquette arrière ou si le passager avant a rabattu quasi complètement son dossier.
B170A04A-AUT RÉGLAGE DE LA HAUTEUR DU BAUDRIER DU SIÈGE AVANT
SB090K1-FURemplacement des ceinturesL'ensemble ou les ensembles ceinture de
sécurité doivent être remplacés si le véhicule a subi un accident. Le remplacement des ceintures concernées s'impose même si aucun dommage n'est apparent.
Toute question supplémentaire concernant
l'utilisation des ceintures doit être adressée àvotre distributeur Hyundai.
Vous pouvez régler la hauteur de l'ancrage de la ceinture-baudrier sur l'une des 4 positions. Si la hauteur de réglage de la ceinture desécurité est trop proche de votre cou, vous ne disposez pas de la protection la plus effective.
B170A01HP

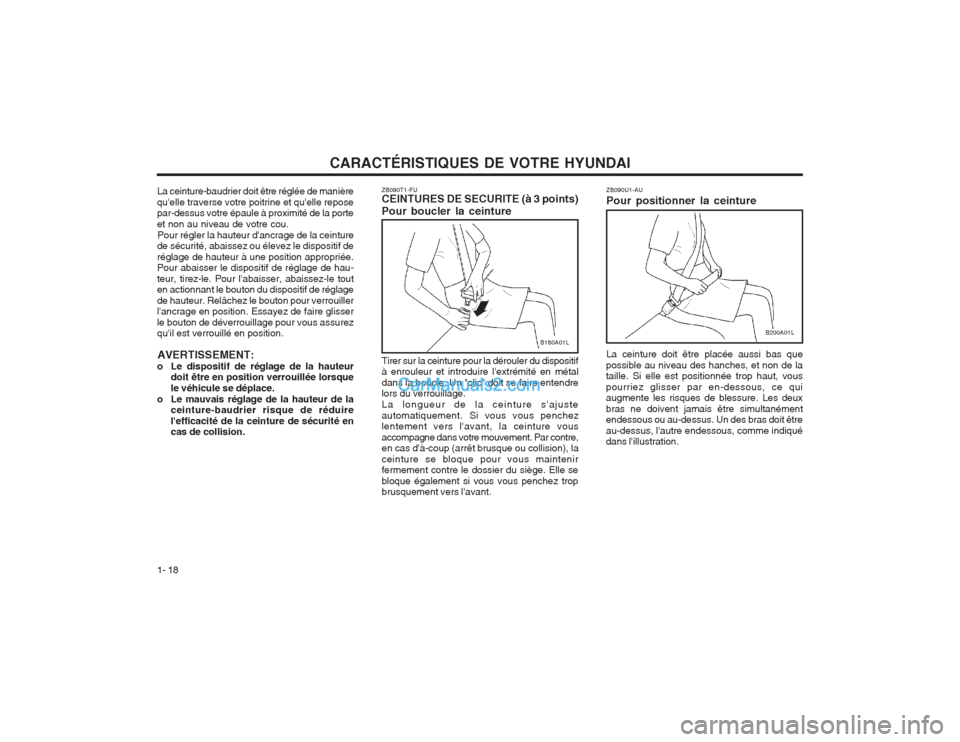

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 18 ZB090U1-AU Pour positionner la ceinture
B200A01L
La ceinture doit être placée aussi bas que
possible au niveau des hanches, et non de la taille. Si elle est positionnée trop haut, vous pourriez glisser par en-dessous, ce qui augmente les risques de blessure. Les deux bras ne doivent jamais être simultanément endessous ou au-dessus. Un des bras doit être au-dessus, l'autre endessous, comme indiqué dans l'illustration.
ZB090T1-FU CEINTURES DE SECURITE (à 3 points) Pour boucler la ceintureB180A01L
Tirer sur la ceinture pour la dérouler du dispositif à enrouleur et introduire l'extrémité en métal dans la boucle. Un "clic" doit se faire entendre lors du verrouillage. La longueur de la ceinture s'ajusteautomatiquement. Si vous vous penchez lentement vers l'avant, la ceinture vous accompagne dans votre mouvement. Par contre, en cas d'à-coup (arrêt brusque ou collision), la ceinture se bloque pour vous maintenir fermement contre le dossier du siège. Elle se bloque également si vous vous penchez trop brusquement vers l'avant.
La ceinture-baudrier doit être réglée de manière qu'elle traverse votre poitrine et qu'elle repose par-dessus votre épaule à proximité de la porte et non au niveau de votre cou.
Pour régler la hauteur d'ancrage de la ceinture
de sécurité, abaissez ou élevez le dispositif deréglage de hauteur à une position appropriée. Pour abaisser le dispositif de réglage de hau- teur, tirez-le. Pour l'abaisser, abaissez-le tout en actionnant le bouton du dispositif de réglage de hauteur. Relâchez le bouton pour verrouiller l'ancrage en position. Essayez de faire glisser le bouton de déverrouillage pour vous assurez qu'il est verrouillé en position.
AVERTISSEMENT:
o Le dispositif de réglage de la hauteur doit être en position verrouillée lorsque le véhicule se déplace.
o Le mauvais réglage de la hauteur de la ceinture-baudrier risque de réduirel'efficacité de la ceinture de sécurité en cas de collision.

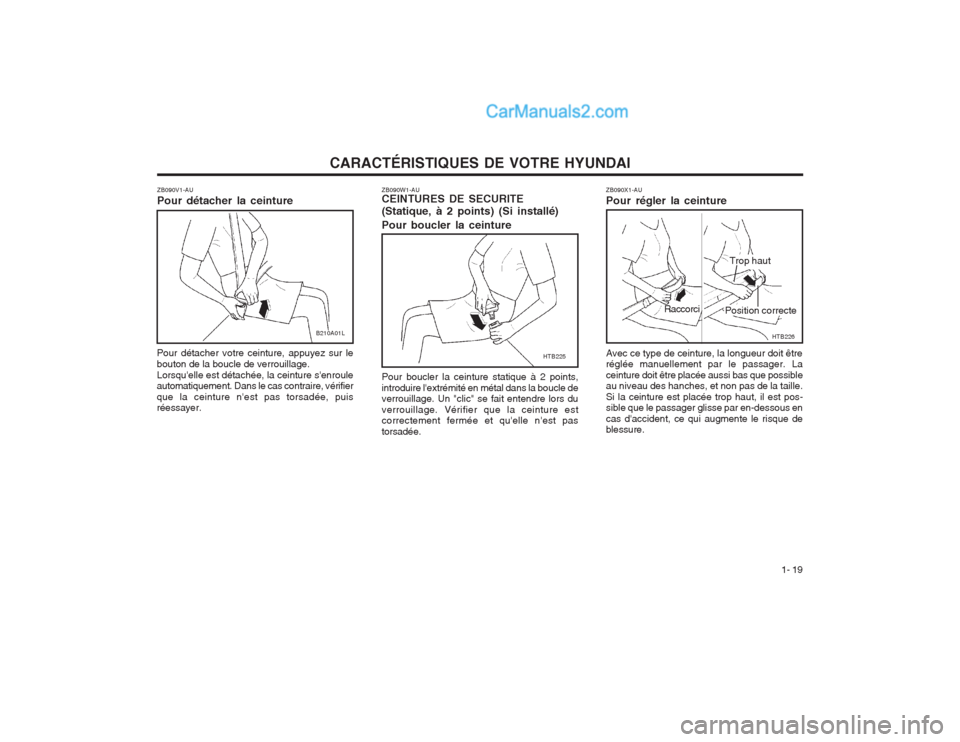

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 19
ZB090X1-AU Pour régler la ceinture
Position correcte
Avec ce type de ceinture, la longueur doit être réglée manuellement par le passager. La ceinture doit être placée aussi bas que possible au niveau des hanches, et non pas de la taille. Si la ceinture est placée trop haut, il est pos- sible que le passager glisse par en-dessous en cas d'accident, ce qui augmente le risque de blessure. Raccorci
HTB226
ZB090W1-AU CEINTURES DE SECURITE (Statique, à 2 points) (Si installé) Pour boucler la ceinture
HTB225
Pour boucler la ceinture statique à 2 points, introduire l'extrémité en métal dans la boucle de verrouillage. Un "clic" se fait entendre lors du verrouillage. Vérifier que la ceinture est correctement fermée et qu'elle n'est pas torsadée.
ZB090V1-AU Pour détacher la ceinture
B210A01L
Pour détacher votre ceinture, appuyez sur le bouton de la boucle de verrouillage.Lorsqu'elle est détachée, la ceinture s'enroule automatiquement. Dans le cas contraire, vérifier que la ceinture n'est pas torsadée, puis réessayer.
Trop haut

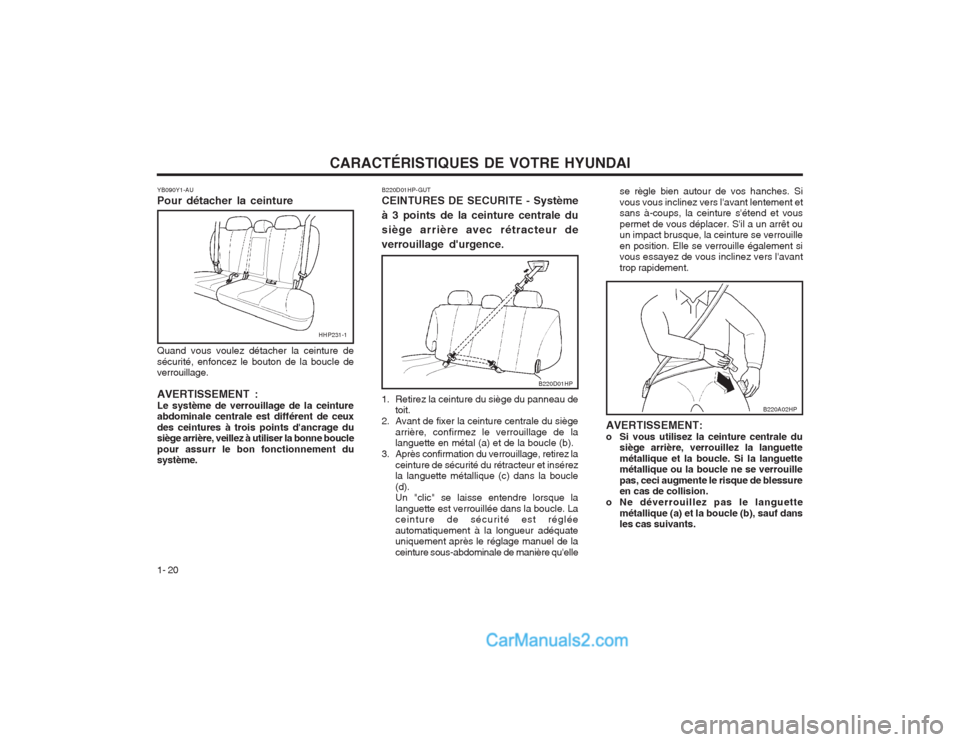

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 20
YB090Y1-AU Pour détacher la ceinture Quand vous voulez détacher la ceinture de sécurité, enfoncez le bouton de la boucle de verrouillage. AVERTISSEMENT : Le système de verrouillage de la ceinture abdominale centrale est différent de ceux des ceintures à trois points d'ancrage du siège arrière, veillez à utiliser la bonne boucle pour assurr le bon fonctionnement du système.
HHP231-1
B220D01HP-GUT CEINTURES DE SECURITE - Système à 3 points de la ceinture centrale dusiège arrière avec rétracteur deverrouillage d'urgence.
B220D01HP
1. Retirez la ceinture du siège du panneau de
toit.
2. Avant de fixer la ceinture centrale du siège arrière, confirmez le verrouillage de la languette en métal (a) et de la boucle (b).
3. Après confirmation du verrouillage, retirez la
ceinture de sécurité du rétracteur et insérezla languette métallique (c) dans la boucle (d). Un "clic" se laisse entendre lorsque la languette est verrouillée dans la boucle. La ceinture de sécurité est réglée automatiquement à la longueur adéquate uniquement après le réglage manuel de la ceinture sous-abdominale de manière qu'elle se règle bien autour de vos hanches. Sivous vous inclinez vers l'avant lentement et sans à-coups, la ceinture s'étend et vous permet de vous déplacer. S'il a un arrêt ou un impact brusque, la ceinture se verrouille en position. Elle se verrouille également si vous essayez de vous inclinez vers l'avant trop rapidement.B220A02HP
AVERTISSEMENT:
o Si vous utilisez la ceinture centrale du
siège arrière, verrouillez la languettemétallique et la boucle. Si la languette métallique ou la boucle ne se verrouille pas, ceci augmente le risque de blessure en cas de collision.
o Ne déverrouillez pas le languette métallique (a) et la boucle (b), sauf dansles cas suivants.

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 21
B220C01Y-GUT Pour desserrer la ceinture de sécurité Lorsque vous voulez desserrer la ceinture de sécurité, actionnez le bouton dans la boucle de verrouillage.
B220D01HP-1
système particulier de retenue pour enfants, assurez-vous qu'il convient à votre siège et à vos ceintures de sécurité et qu'il est approprié à votre enfant.Observez toutes les instructions fournies par le fabricant pour ce qui est de l'installation du système de retenue pour enfants. AVERTISSEMENT:
o Le système de retenue pour enfants doit
être placé sur le siège arrière. N'installez jamais un siège pour enfants ou un siège pour bébés sur le siège du passager avant.
o Si un accident devait survenir et provoquer le déclenchement de l'airbagsupplémentaire du côté passager, ceci risquerait de blesser sérieusement ou de tuer un enfant ou un bébé assis sur un siège pour enfants ou pour bébés. Par conséquent, utilisez uniquement une retenue pour enfants sur le siège arrière de votre véhicule.
o Dans la mesure où une ceinture de sécurité ou un système de retenue pour
enfants peut devenir très chaud si le véhicule est fermé, veillez à vérifier le couvercle et les boucles de siège avant d'y installer un enfant.
o Lorsque le système de retenu pour enfant n'est pas utilisé, fixez-le avec une ceinture de sécurité de manière qu'il ne soit pas projeté en avant en cas d'arrêt brusque ou d'accident.
B230A03P-GUT SYSTEME DE RETENUE POUR ENFANTS Les enfants se trouvant dans le véhicule doivent être assis sur le siège arrière et être sanglés pour réduire le risque de blessures en cas d'accident, d'arrêt ou de manœuvres brusques. En fonction des statistiques des accidents de la route, les enfants sont plus en sécurité lorsqu'ils sont sanglés correctement sur les sièges arrière que sur le siège avant. Les enfants plus grands doivent utiliser une des ceintures de sécurité fournies. La loi impose l'utilisation des systèmes de retenue pour les enfants. Si des petits enfants se trouvent dans votre véhicule, vous devez utiliser un système de retenue pour enfants (siège de sécurité). Les enfants peuvent être blessés dans une collision si leur système de retenue n'est pas fixé correctement. Pour de petits enfants et bébés, un siège pour enfants ou un siège pour bébés doit être utilisé. Avant d'acheter un
(1) Si vous rabattez le dossier de siège
arrière.
(2) En cas de dommage de la ceinture de sécurité arrière dû à d'autres objets.
o Verrouillez la languette métallique (a) et la boucle (b) immédiatement après avoirreplié les dossiers de siège arrière.
o Pour déconnecter la languette métallique (c) de l'attache (d) , insérez un outil àextrémité tranchante dans la gorge située sur l'attache (d). AVERTISSEMENT: Le mécanisme d'attache de la ceinture centrale du siège arrière est différent de celui pour les ceintures-baudriers du siège arrière. Lorsque vous fixez les ceintures-baudriers du siège arrière ou la ceinture centrale du siège arrière, veillez à ce qu'elles soient insérées dans les boucles correctes afin d'obtenir une protection maximum du système de ceinture de sécurité et pour garantir un fonctionnement adéquat.

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 22 B230G01A-GUT Installation sur les sièges arrière extérieurs
B230F01A-AUT Installation sur la position centrale du siège arrière
B235G02YYR10400B
Pour installer un système de retenue pour
enfants sur les sièges arrière extérieurs, tendez la ceinture trois points depuis son rétracteur. Installez le système de retenue pour enfants, bouclez la ceinture de sécurité et tendez-la. Veillez à ce que la ceinture sous-abdominale
Utilisez la ceinture de sécurité centrale du siègearrière pour fixer le système de retenue pour enfants comme illustré. Après l'installation de ce système, failés basculer le siège pour enfants vers l'avant et vers l'arrière et d'un côté à l'autre pour s'assurer qu'il est fixé correctement par la ceinture de sécurité. d'être gravement blessé en cas d'accidentou d'arrêt brusque. Le fait de tenir ainsi un enfant lorsque le véhicule se déplace n'offre à l'enfant aucun moyen de protec- tion en cas d'accident même si la personne tenant l'enfant porte une ceinture de sécurité.
o Si le siège de sécurité n'est pas ancré
correctement, le risque de blessuresgraves ou de mort pour les enfants augmente considéra-blement en cas de collision. Si le siège pour enfants se déplace, réajustez la
longueur de la ceinture de sécurité. Ensuite, s'ilest disponible, insérez le crochet de la sangle de fixation du système de retenue pour enfants dans le support de crochet de ce système et serrez pour fixer le siège. Reportez-vous toujours aux recommandations du fabricant du système de retenue pour enfants avant d'installer le système de retenue pour enfants dans votre véhicule.
o Les enfants trop grands pour un système de retenue pour enfants doivent se trouver sur le siège arrière et être sanglés avec les ceintures trois points disponibles.
o Assurez-vous que la ceinture-baudrier
est bien positionnée sur l'épaule et nonen travers du cou. Le fait de déplacer l'enfant plus près du centre du véhicule peut constituer une bonne fixation pour la ceinture-baudrier. La partie de la ceinture sous-abdominale de la ceinture trois points ou la ceinture sous- abdominale du siège central doit toujours être positionnée le plus bas et le plus serré possible sur les hanches de l'enfant.
o Si la ceinture de sécurité ne sangle pas correctement l'enfant, nous vous recommandons l'utilisation d'un siège supplémentaire autorisé sur le siège arrière afin d'élever la hauteur de la place assise de l'enfant de manière que la ceinture de sécurité sangle correctement l'enfant.
o N'autorisez jamais un enfant à se tenir debout ou à s'agenouiller sur le siège.
o N'utilisez jamais un support pour enfants ou un siège de sécurité pour enfants qui se "crochète" par dessus le dossier de siège; la sécurité risque de ne pas être suffisante en cas d'accident.
o Un enfant ne doit jamais être tenu dans les bras d'une personne lorsque levéhicule se déplace car l'enfant risque

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 23
soit serrée autour du système de retenue pour enfants et que la ceinture-boudrier soit positionnée de manière qu'elle ne puisse interférer avec la tête ou le cou de l'enfant. Après l'installation du système de retenue pour enfants, essayez de le déplacer dans toutes les directions pour être sûr qu'il est bien installé. Si vous avez besoin de serrer la ceinture, tirezdavantage la sangle dans la direction du rétracteur. Lorsque vous débouclez la ceinture de sécurité et la laissez se rétracter, le rétracteur revient automatiquement à sa condition normale. REMARQUE:
o Avant d'installer le système de retenue
pour enfants, veuillez lire les instruc-tions fournies par le fabricant de ce système.
o Si la ceinture de sécurité ne fonctionne pas comme décrit, faites vérifier lesystème immédiatement par votre concessionnaire autorisé Hyundai.
AVERTISSEMENT: N'installez pas un système de retenue pour enfants sur le siège du passager avant. Si un accident devait survenir et provoquer le déclenchement de l'airbag supplémentaire du côté passager, l'enfant ou le bébé assis sur un siège pour enfants ou pour bébés risquerait de graves blessures, voire la mort.Par conséquent, utilisez uniquement un système de retenue pour enfants sur le siège arrière de votre véhicule.
B230C02HP-GUT Fixation d'un système de retenue pour
enfants avec le système "d'ancrage" Trois fixations à crochet pour sièges pour enfants
se trouvent sur le plancher derrière le second siège.
Montez le siège de retenue pour enfants
conformément aux instructions suivantes.
1. Ouvrez le couvercle de l'ancrage à câble sur le plancher derrière le siège arrière avec la clé insérée dans l'orifice.
B230C01HP
Couvercle de l'ancrage à câble
Orifice Fixation à crochetde la retenuepour enfants
B230B02A-GUT Utilisation d'un système de retenue pour enfants avec le système"d'ancrage"
Boulon, support (5/16"-30 mm) Rondelle, ressort conique Support, crochet de système de retenue pour enfants
Pour les petits enfants et les bébés, l'utilisation d'un siège pour enfants ou d'un siège pour bébés est fortement recommandée. Ce siège pour enfants ou pour bébés doit avoir la taille appropriée et doit être installé conformément aux instructions du fabricant. De plus, nous vous recommandons de disposer le siège sur le siège arrière du véhicule car ceci contribue grandement à la sécurité. Votre véhicule est équipé de trois supports de crochets du système de retenue pour enfants afin d'installer le siège pour enfants ou le siège pour nouveau-né. Rondelle de retenue
HSM386

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 24 2. Placez la sangle du siège du système de
retenue pour enfants au-dessus du dossier de siège. Pour ce qui est des véhicules à appui-têteréglable, disposez la sangle de fixation en dessous de l'appui-tête et entre les montants
B230B01HP-1
Fixation à crochet de la retenue pour enfants
Avant du véhicule Crochet de la sangle de fixation
de l'appui-tête, sinon placez la sangle de fixation au-dessus du sommet du dossier de siège.
3. Connectez le crochet de la sangle de fixa-
tion au support à crochet du système deretenu pour enfants et serrez pour fixer le siège.
B230D03E-GUT Fixation d'un système de retenue pour enfants avec le système "ISOFIX" etle système "d'ancrage" (Si installé)
B230F02HP
ISOFIX est une méthode normalisée de mon- tage de sièges pour enfants grâce à laquelle vous n'avez plus besoin d'utiliser la ceinture de sécurité standard pour adultes pour fixer le siège dans le véhicule. L'espace n'en est que plus sûr et plus harmonieux et l'installation est plus aisée et plus rapide. Un siège ISOFIX ne peut être installé que s'il
est homologué pour le véhicule en fonction des exigences de ECE-R44. Pour ce qui est de votre Hyundai, le Hyundai ISOFIX GR1 / Hyundai Duo/ Römer ISOFIX GR1 et le Römer Duo ISOFIX / Britax Duo ISOFIX est autorisé en fonction des exigences de ECE-R44. Ce siège a fait l'objet de nombreuses vérifications effectuées par Hyundai et est recommandé pour votre Hyundai. REMARQUE: Ce siège est le seul se conformant à cette disposition. Lorsque d'autres fabricants fournissent les preuves d'une certification, Hyundai va évaluer ce siège avec précautions et donner son avis à condition que le siège soit conforme à la loi. Veuillez questionner votre revendeur Hyundai à ce sujet.
B230D01HP-1
Ancre ISOFIX Indicateur de position d'ancre ISOFIX
