2004 Hyundai Terracan Manuel du propriétaire (in French)

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 33

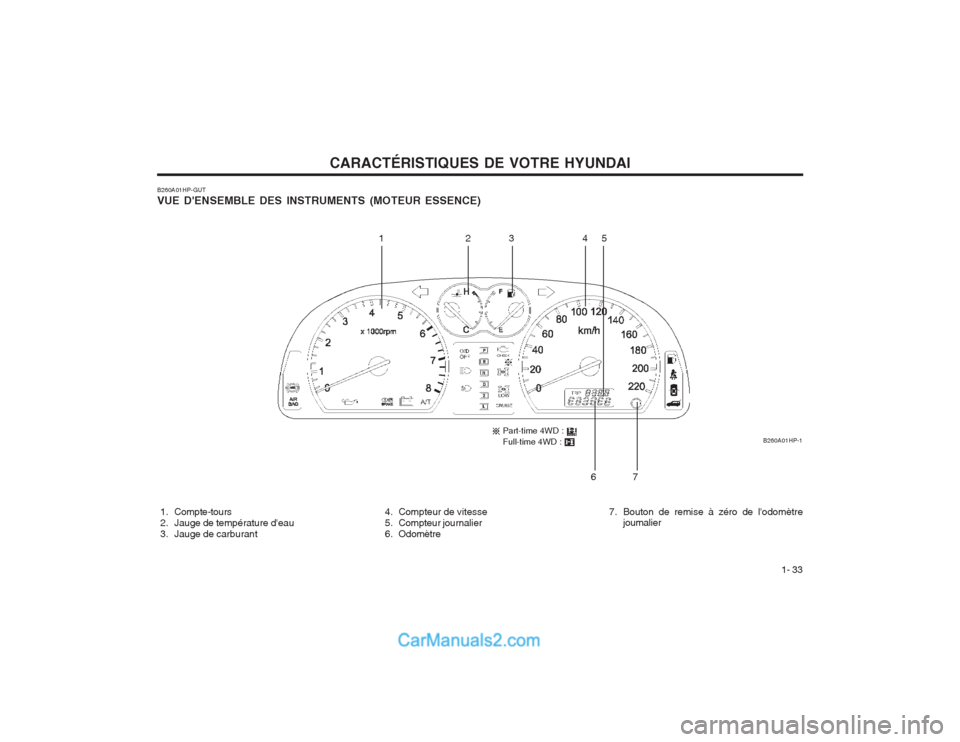

B260A01HP-GUT VUE D'ENSEMBLE DES INSTRUMENTS (MOTEUR ESSENCE)
1. Compte-tours
2. Jauge de température d'eau
3. Jauge de carburant 4. Compteur de vitesse
5. Compteur journalier
6. Odomètre 7. Bouton de remise à zéro de l'odomètre
joumalier B260A01HP-1
12
345
7
6
Part-time 4WD : Full-time 4WD :

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 34

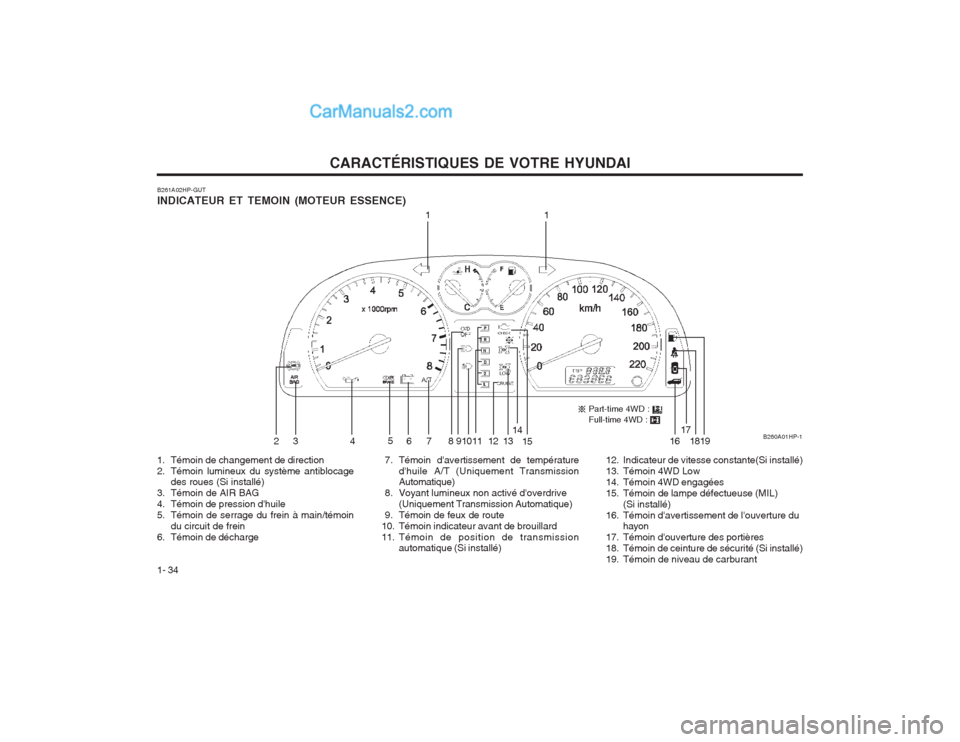

B261A02HP-GUT INDICATEUR ET TEMOIN (MOTEUR ESSENCE) 7. Témoin d'avertissement de températured'huile A/T (Uniquement Transmission Automatique)
8. Voyant lumineux non activé d'overdrive (Uniquement Transmission Automatique)
9. Témoin de feux de route
10. Témoin indicateur avant de brouillard
11. Témoin de position de transmission automatique (Si installé)
1. Témoin de changement de direction
2. Témoin lumineux du système antiblocage
des roues (Si installé)
3. Témoin de AIR BAG
4. Témoin de pression d'huile
5. Témoin de serrage du frein à main/témoin du circuit de frein
6. Témoin de décharge 12. Indicateur de vitesse constante(Si installé)
13. Témoin 4WD Low
14. Témoin 4WD engagées
15. Témoin de lampe défectueuse (MIL)
(Si installé)
16. Témoin d'avertissement de l'ouverture du hayon
17. Témoin d'ouverture des portières
18. Témoin de ceinture de sécurité (Si installé)
19. Témoin de niveau de carburant B260A01HP-1
11
23 4 5
6 7 8 91011 13 14
15 1617
1819
12
Part-time 4WD : Full-time 4WD :

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 35

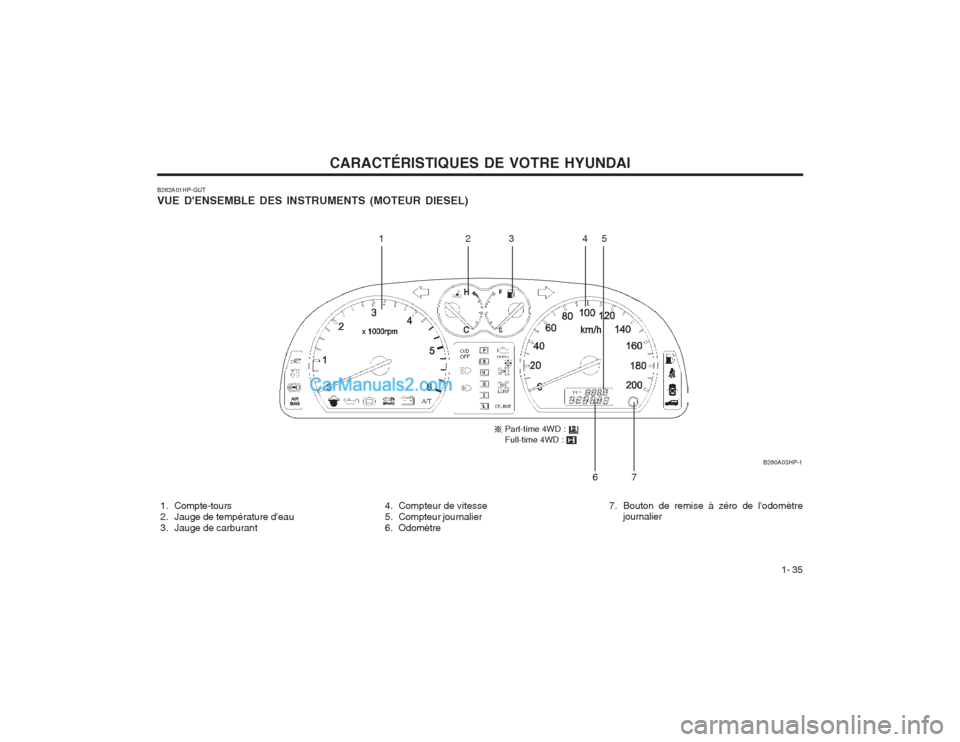

B262A01HP-GUT VUE D'ENSEMBLE DES INSTRUMENTS (MOTEUR DIESEL)
1. Compte-tours
2. Jauge de température d'eau
3. Jauge de carburant 4. Compteur de vitesse
5. Compteur journalier
6. Odomètre 7. Bouton de remise à zéro de l'odomètre
journalier B260A03HP-1
12
345
7
6
Part-time 4WD : Full-time 4WD :

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 36

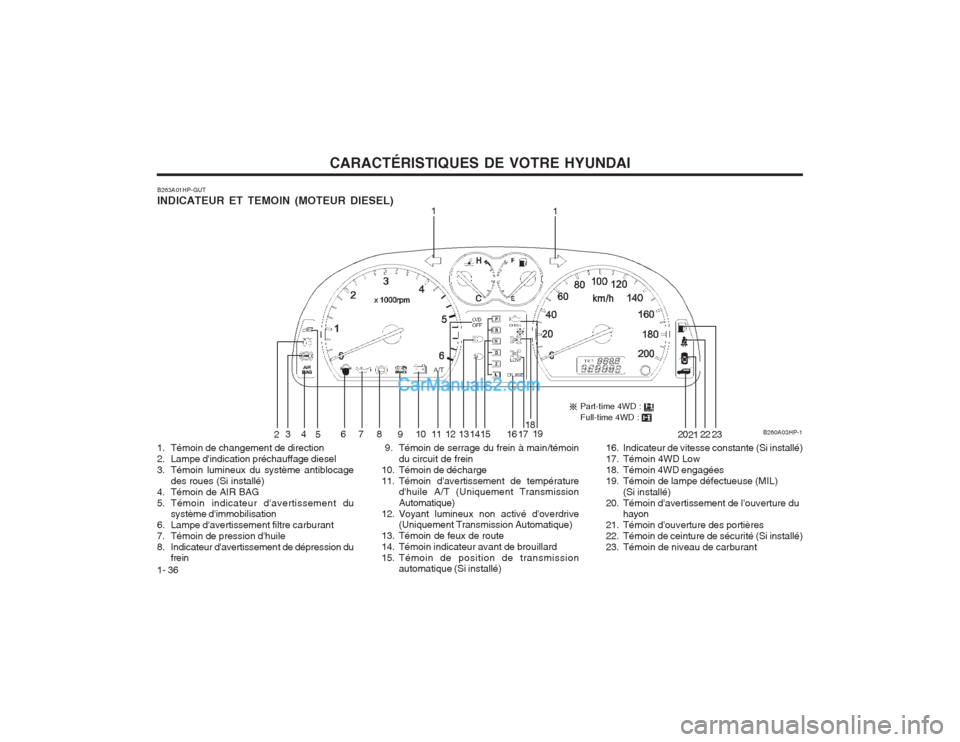

B263A01HP-GUT INDICATEUR ET TEMOIN (MOTEUR DIESEL) 9. Témoin de serrage du frein à main/témoindu circuit de frein
10. Témoin de décharge
11. Témoin d'avertissement de température d'huile A/T (Uniquement TransmissionAutomatique)
12. Voyant lumineux non activé d'overdrive (Uniquement Transmission Automatique)
13. Témoin de feux de route
14. Témoin indicateur avant de brouillard
15. Témoin de position de transmission automatique (Si installé) 16. Indicateur de vitesse constante (Si installé)
17. Témoin 4WD Low
18. Témoin 4WD engagées
19. Témoin de lampe défectueuse (MIL)
(Si installé)
20. Témoin d'avertissement de l'ouverture du hayon
21. Témoin d'ouverture des portières
22. Témoin de ceinture de sécurité (Si installé)
23. Témoin de niveau de carburant
1. Témoin de changement de direction
2. Lampe d'indication préchauffage diesel
3. Témoin lumineux du système antiblocage
des roues (Si installé)
4. Témoin de AIR BAG
5. Témoin indicateur d'avertissement du système d'immobilisation
6. Lampe d'avertissement filtre carburant
7. Témoin de pression d'huile
8. Indicateur d'avertissement de dépression du frein B260A03HP-1
1
2 34 6 7
8
910 11 12 13 14 17 18
19 202122
1
1516
Part-time 4WD : Full-time 4WD :
5
23

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 37

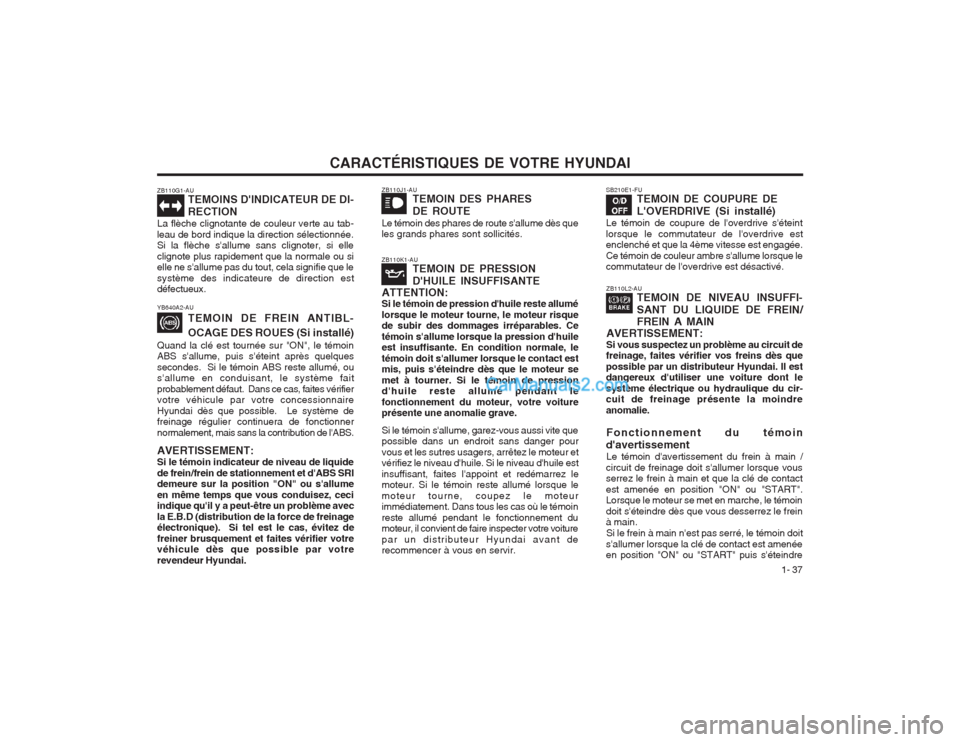

ZB110G1-AU
TEMOINS D'INDICATEUR DE DI- RECTION
La flèche clignotante de couleur verte au tab- leau de bord indique la direction sélectionnée. Si la flèche s'allume sans clignoter, si elle clignote plus rapidement que la normale ou si elle ne s'allume pas du tout, cela signifie que le système des indicateure de direction est défectueux.
YB640A2-AU
TEMOIN DE FREIN ANTIBL- OCAGE DES ROUES (Si installé)
Quand la clé est tournée sur "ON", le témoin ABS s'allume, puis s'éteint après quelques secondes. Si le témoin ABS reste allumé, ou s'allume en conduisant, le système fait probablement défaut. Dans ce cas, faites vérifier votre véhicule par votre concessionnaire Hyundai dès que possible. Le système de freinage régulier continuera de fonctionner normalement, mais sans la contribution de l'ABS. AVERTISSEMENT: Si le témoin indicateur de niveau de liquide
de frein/frein de stationnement et d'ABS SRI demeure sur la position "ON" ou s'allume
en même temps que vous conduisez, ceci indique qu'il y a peut-être un problème avec la E.B.D (distribution de la force de freinage
électronique). Si tel est le cas, évitez de freiner brusquement et faites vérifier votre
véhicule dès que possible par votre
revendeur Hyundai.
ZB110K1-AU TEMOIN DE PRESSION D'HUILE INSUFFISANTE
ATTENTION: Si le témoin de pression d'huile reste allumé lorsque le moteur tourne, le moteur risque de subir des dommages irréparables. Ce témoin s'allume lorsque la pression d'huile est insuffisante. En condition normale, le témoin doit s'allumer lorsque le contact est mis, puis s'éteindre dès que le moteur se met à tourner. Si le témoin de pression d'huile reste allumé pendant le fonctionnement du moteur, votre voiture présente une anomalie grave. Si le témoin s'allume, garez-vous aussi vite que possible dans un endroit sans danger pour vous et les sutres usagers, arrêtez le moteur et vérifiez le niveau d'huile. Si le niveau d'huile est insuffisant, faites l'appoint et redémarrez le moteur. Si le témoin reste allumé lorsque le moteur tourne, coupez le moteur immédiatement. Dans tous les cas où le témoin reste allumé pendant le fonctionnement du moteur, il convient de faire inspecter votre voiture par un distributeur Hyundai avant de recommencer à vous en servir.
ZB110J1-AU TEMOIN DES PHARES DE ROUTE
Le témoin des phares de route s'allume dès que les grands phares sont sollicités.
ZB110L2-AU TEMOIN DE NIVEAU INSUFFI- SANT DU LIQUIDE DE FREIN/ FREIN A MAIN
AVERTISSEMENT: Si vous suspectez un problème au circuit de
freinage, faites vérifier vos freins dès quepossible par un distributeur Hyundai. Il est dangereux d'utiliser une voiture dont le système électrique ou hydraulique du cir- cuit de freinage présente la moindre anomalie.
Fonctionnement du témoin
d'avertissement Le témoin d'avertissement du frein à main /
circuit de freinage doit s'allumer lorsque vous serrez le frein à main et que la clé de contact est amenée en position "ON" ou "START". Lorsque le moteur se met en marche, le témoin doit s'éteindre dès que vous desserrez le frein à main. Si le frein à main n'est pas serré, le témoin doit
s'allumer lorsque la clé de contact est amenéeen position "ON" ou "START" puis s'éteindre
SB210E1-FU TEMOIN DE COUPURE DE L'OVERDRIVE (Si installé)
Le témoin de coupure de l'overdrive s'éteint lorsque le commutateur de l'overdrive est enclenché et que la 4ème vitesse est engagée. Ce témoin de couleur ambre s'allume lorsque le commutateur de l'overdrive est désactivé.

CARACTÉRISTIQUES DE VOTRE HYUNDAI

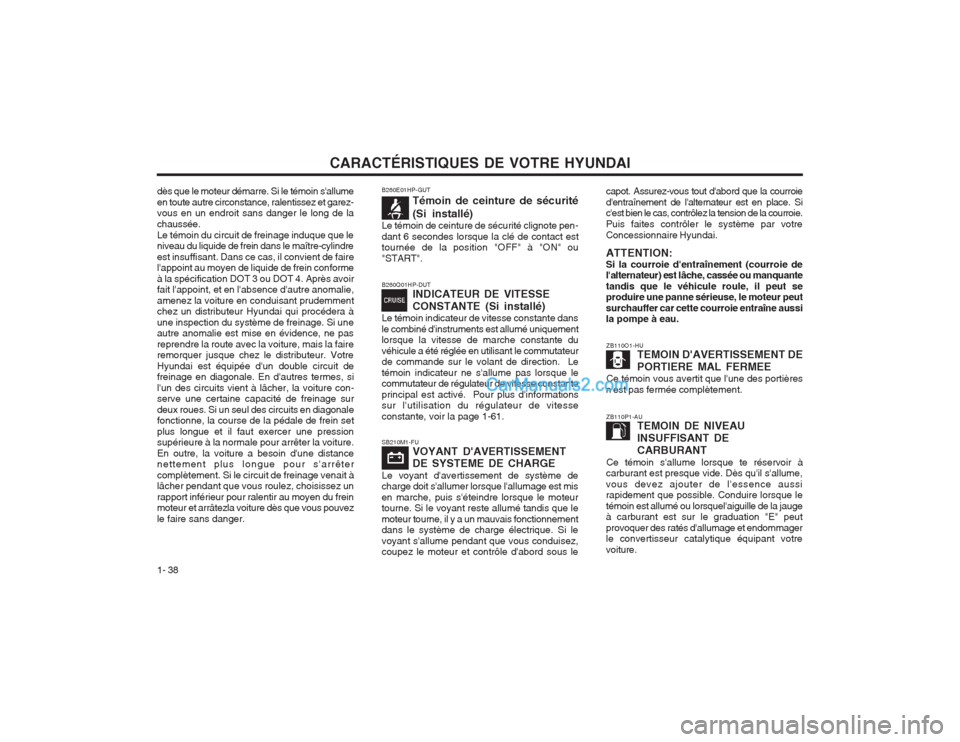

1- 38 ZB110P1-AU
TEMOIN DE NIVEAU INSUFFISANT DECARBURANT
Ce témoin s'allume lorsque te réservoir à
carburant est presque vide. Dès qu'il s'allume, vous devez ajouter de l'essence aussi rapidement que possible. Conduire lorsque le témoin est allumé ou lorsquel'aiguille de la jauge à carburant est sur le graduation "E" peut provoquer des ratés d'allumage et endommager le convertisseur catalytique équipant votre voiture.
dès que le moteur démarre. Si le témoin s'allumeen toute autre circonstance, ralentissez et garez- vous en un endroit sans danger le long de la chaussée.Le témoin du circuit de freinage induque que le niveau du liquide de frein dans le maître-cylindre est insuffisant. Dans ce cas, il convient de faire l'appoint au moyen de liquide de frein conforme à la spécification DOT 3 ou DOT 4. Après avoir fait l'appoint, et en l'absence d'autre anomalie, amenez la voiture en conduisant prudemment chez un distributeur Hyundai qui procédera à une inspection du système de freinage. Si une autre anomalie est mise en évidence, ne pas reprendre la route avec la voiture, mais la faire remorquer jusque chez le distributeur. Votre Hyundai est équipée d'un double circuit de freinage en diagonale. En d'autres termes, si l'un des circuits vient à lâcher, la voiture con- serve une certaine capacité de freinage sur deux roues. Si un seul des circuits en diagonale fonctionne, la course de la pédale de frein set plus longue et il faut exercer une pression supérieure à la normale pour arrêter la voiture. En outre, la voiture a besoin d'une distance nettement plus longue pour s'arrêter complètement. Si le circuit de freinage venait à lâcher pendant que vous roulez, choisissez un rapport inférieur pour ralentir au moyen du frein moteur et arrâtezla voiture dès que vous pouvez le faire sans danger.
B260E01HP-GUT
Témoin de ceinture de sécurité (Si installé)
Le témoin de ceinture de sécurité clignote pen- dant 6 secondes lorsque la clé de contact est tournée de la position "OFF" à "ON" ou "START".
ZB110O1-HUTEMOIN D'AVERTISSEMENT DE PORTIERE MAL FERMEE
Ce témoin vous avertit que l'une des portières
n'est pas fermée complètement.
SB210M1-FU VOYANT D'AVERTISSEMENT DE SYSTEME DE CHARGE
Le voyant d'avertissement de système de charge doit s'allumer lorsque l'allumage est mis en marche, puis s'éteindre lorsque le moteur tourne. Si le voyant reste allumé tandis que le moteur tourne, il y a un mauvais fonctionnement dans le système de charge électrique. Si le voyant s'allume pendant que vous conduisez, coupez le moteur et contrôle d'abord sous le
capot. Assurez-vous tout d'abord que la courroie d'entraînement de l'alternateur est en place. Si c'est bien le cas, contrôlez la tension de la courroie. Puis faites contrôler le système par votreConcessionnaire Hyundai. ATTENTION: Si la courroie d'entraînement (courroie de l'alternateur) est lâche, cassée ou manquante tandis que le véhicule roule, il peut se produire une panne sérieuse, le moteur peut surchauffer car cette courroie entraîne aussi la pompe à eau.
B260Q01HP-DUT INDICATEUR DE VITESSE
CONSTANTE (Si installé)
Le témoin indicateur de vitesse constante dans le combiné d'instruments est allumé uniquement lorsque la vitesse de marche constante du véhicule a été réglée en utilisant le commutateur de commande sur le volant de direction. Le témoin indicateur ne s'allume pas lorsque le commutateur de régulateur de vitesse constante principal est activé. Pour plus d'informations sur l'utilisation du régulateur de vitesse constante, voir la page 1-61.

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 39
B260T02HP-GUT
Témoin 4WD engagées (uniquement 4WD partielles)
Lorsque la clé est tournée sur la position "ON", le témoin 4WD (quatre roues motrices) engagées s'allume et s'éteint ensuite en quelques secondes.Le témoin 4WD engagées s'allume lorsque le bouton de changement de la boîte de transfert est réglé sur la position 4H. ATTENTION: Si le témoin 4WD engagées ( ) s'allume avec le témoin 4WD LOW ( ) lors du déplacement du véhicule, cela signifie qu'il y a un dysfonctionnement du système à 4 roues motrices. Si cela se produit, faire vérifier votre véhicule par un dist'ibuteur Hyundai autorisé dès que possible.
B260R01HP-GUT
Témoin 4WD LOW
Lorsque la clé est tournée vers la position"ON", le témoin 4WD (4 roues motrices) "low" (bas) s'allume et s'éteint en quelques secondes. Le témoin 4WD low s'allume lorsque le boutonde changement de boîte de transfert est réglé sur la position basse (type 4WD partiel: position 4L, type 4WD toujours en prise: position basse).
ZB110Q1-A
TEMOIN DU MOTEUR (Si installé)
Ce témoin s'allume quand un composant du système d'échappement présente une défaillance et que suite au mauvais fonctionnnement du système, les normes en matière de gaz polluants ne sont plus respectées. Ce témoin s'allume aussi lorsque la clé decontact est tournée en position "ON" et puis s'éteint après quelques secondes. S'il s'allume en cours de route, ou ne s'allume en cours de route, ou ne s'allume pas quand la clé de contact est tournée en position "ON", faites vériifier sans tarder le système par un concessionnaire agréé.
YB110C1-AU INDICATEUR D'ENTRETIEN DU SYSTÈME DE RETENUESUPPLÉMENTAIRE
Après que la clé d'allumage est tournée sur «ON» ou que le moteur est mis en marche, l'indicateur d'entretien "SRI" s'allume, clignote pendant environ 6 secondes et s'éteint. Ce témoin s'allume également en cas de malfonctionnement du système de retenue supplémentaire. Si le témoin ne s'allume pas ou reste alluméaprès environ 6 secondes de clignotement quand vous tournez la clé d'allumage sur "ON" ou démarrez le moteur, ou s'allume en conduisant, demandez à un concessionnaire Hyundai agréé d'inspecter le système de retenue supplémentaire.
B260B01B-GAT
TEMOIN D'AVERTISSEMENT DE L'OUVERTURE DU HAYON
Ce témoin reste allumé tant que le hayon n'est pas complètement fermé.
B260A01B-GUT TEMOIN D'AVERTISSEMENT DES FEUX ANTIBROUILLARD
Ce témoin d'avertissement des feux antibrouillard s'allume lorsque les feux antibrouillard sont allumés.
B265T01HP-GUTTémoin 4WD engagées (uniquement 4WD totales)
Lorsque la clé est tournée sur la position "ON", le témoin 4WD (quatre roues motrices) engagées s'allume et s'éteint ensuite en quelques secondes. ATTENTION: Si le témoin 4WD engagées ( ) clignote lors du déplacement du véhicule, cela signifie qu'il y a un dysfonctionnement du système à 4 roues motrices. Si cela se produit, faire

CARACTÉRISTIQUES DE VOTRE HYUNDAI

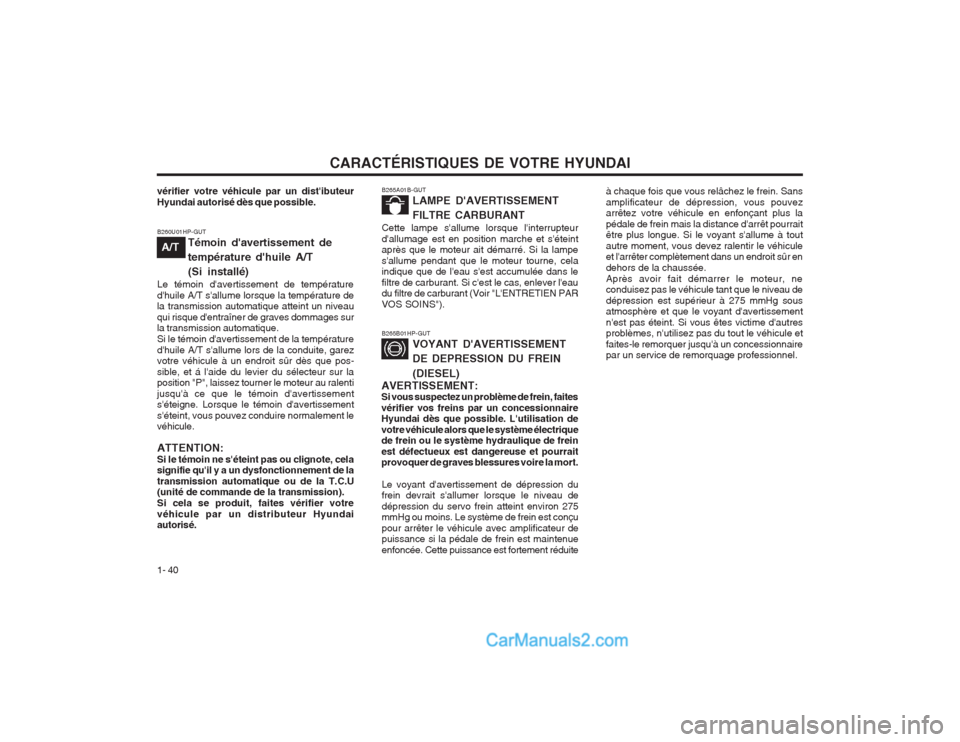

1- 40 B265B01HP-GUT
VOYANT D'AVERTISSEMENT DE DEPRESSION DU FREIN (DIESEL)
AVERTISSEMENT: Si vous suspectez un problème de frein, faites vérifier vos freins par un concessionnaire Hyundai dès que possible. L'utilisation de votre véhicule alors que le système électrique de frein ou le système hydraulique de frein est défectueux est dangereuse et pourrait provoquer de graves blessures voire la mort.
Le voyant d'avertissement de dépression dufrein devrait s'allumer lorsque le niveau de dépression du servo frein atteint environ 275 mmHg ou moins. Le système de frein est conçu pour arrêter le véhicule avec amplificateur de puissance si la pédale de frein est maintenue enfoncée. Cette puissance est fortement réduite
B265A01B-GUT LAMPE D'AVERTISSEMENT FILTRE CARBURANT
Cette lampe s'allume lorsque l'interrupteur d'allumage est en position marche et s'éteint après que le moteur ait démarré. Si la lampe s'allume pendant que le moteur tourne, cela indique que de l'eau s'est accumulée dans le filtre de carburant. Si c'est le cas, enlever l'eau du filtre de carburant (Voir "L'ENTRETIEN PAR VOS SOINS").
B260U01HP-GUT Témoin d'avertissement de température d'huile A/T
(Si installé)
Le témoin d'avertissement de température d'huile A/T s'allume lorsque la température de la transmission automatique atteint un niveau qui risque d'entraîner de graves dommages sur la transmission automatique. Si le témoin d'avertissement de la températured'huile A/T s'allume lors de la conduite, garez votre véhicule à un endroit sûr dès que pos- sible, et á l'aide du levier du sélecteur sur la position "P", laissez tourner le moteur au ralenti jusqu'à ce que le témoin d'avertissement s'éteigne. Lorsque le témoin d'avertissement s'éteint, vous pouvez conduire normalement le véhicule. ATTENTION: Si le témoin ne s'éteint pas ou clignote, cela signifie qu'il y a un dysfonctionnement de la transmission automatique ou de la T.C.U (unité de commande de la transmission). Si cela se produit, faites vérifier votrevéhicule par un distributeur Hyundai autorisé.
A/T
à chaque fois que vous relâchez le frein. Sans amplificateur de dépression, vous pouvez arrêtez votre véhicule en enfonçant plus la pédale de frein mais la distance d'arrêt pourrait être plus longue. Si le voyant s'allume à tout autre moment, vous devez ralentir le véhicule et l'arrêter complètement dans un endroit sûr en dehors de la chaussée.Après avoir fait démarrer le moteur, ne conduisez pas le véhicule tant que le niveau de dépression est supérieur à 275 mmHg sous atmosphère et que le voyant d'avertissement n'est pas éteint. Si vous êtes victime d'autres problèmes, n'utilisez pas du tout le véhicule et faites-le remorquer jusqu'à un concessionnaire par un service de remorquage professionnel.
vérifier votre véhicule par un dist'ibuteur Hyundai autorisé dès que possible.
