2004 Hyundai Terracan Manuel du propriétaire (in French)

COMMENT CONDUIRE VOTRE HYUNDAI 2-17
o Vérifier régulièrement l'état des pneus. Veiller
à les maintenir gonflés à la pression recommandée. Une pression insuffisante ou excessive entraîne une usure inutile. Vérifier la pression des pneus au moins une fois par mois.
o Vérifier l'alignement des roues. Si les roues sont incorrectement alignées, elles peuventheurter les bordures ou tourner trop vite sur les revêtements irréguliers. L'alignement incorrect des roues entraîne l'usure prématurée des pneus, mais aussi d'autres problèmes, ainsi qu'une consommation ex- cessive en carburant.
o Maintenir la voiture en bon état de marche. Pour réduire la consommation et les frais d'entretien, respecter les intervalles d'entretien indiqués à la section 5. Si la voiture est utilisée dans des conditions éprouvantes pour la mécanique, les intervalles entre deux entretiens doivent être réduits (voir section 5 pour plus de détails).
o Veiller à l'état de propreté de la voiture pour préserver la longévité de voitre Hyundai, ilest recommandé d'empêcher les dépôts de matériaux corrosifs. Il est particulièrement important d'empêcher l'accumulation de boue, saleté, glace, etc. sous la voiture. Ce poids supplémentaire peut entraîner une augmentation de la consommation en carburant et de la corrosion. o Voyager léger. Ne pas transporter de
charges inutiles pour éviter une augmenta-tion de la consommation en carburant.
o Ne pas laisser le moteur tourner au ralenti
plus longtemps que nécessaire. Si vousattendez (à écart de la circulation), coupez le moteur et ne le redémarrez qu'au mo- ment de reprendre la route.
o Le moteur de votre Hyundai atteint rapidement sa température de fonctionnement. Dès que le moteur tourne sans à-coups, vous pouvez démarrer. Toutefois, par temps très froid il est conseillé de laisser tourner le moteur un peu plus longtemps avant de se mettre en route.
o Eviter de surcharger le moteur ou de le soumettre à un régime excessif. Surchargerle moteur consiste à rouler à une vitesse insuffisante compte tenu du rapport sélectionné (par exemple, à 60 km/h en 5ème), ce qui peut entraîner un bruit de cognement. Si cela vous arrive, sélectionnez le rapport inférieur. Soumettre le moteur à un régime excessif consiste à le faire tourner à un nombre de tours par minute dépassant la limite de sécurité. Pour éviter d'endommager le moteur, il convient de changer de rapport aux vitesses recommandées.
o Utiliser le conditionnement d'air à bon escient. Le système de conditionnementd'air utilise la force motrice du moteur, de sorte que celui-ci consomme plus lorsque le conditionnement d'air est enclenché. ZC160A1-IU NEGOCIER LES VIRAGES EN DOUCEUR
Eviter de freiner ou de changer de vitesse dans un virage, surtout si la route est humide. Idéalement, les virages doivent être négociés en accélérant trés légèrement, ce qui permet de limiter l'usure des pneus.
ZC170A1-AU CONDUITE EN HIVER
Plus l'hiver est rigoureux, plus la voiture risque de connaître des problèmes. Les quelques suggestions qui suivent vous permettront de minimiser ces problèmes, résultant notamment d'une usure accrue.
ZC170B1-AU Routes enneigées ou verglacées
Pour se déplacer sur routes enneigées, it peut s'avérer nécessaire de monter des pneus neige ou d'entourer les roues de chaînes. Si vous optez pour des pneus neige, ils doivent avoir les mêmes dimensions et être du même type que les pneus d'origine pour préserver le degré de sécurité et de maniabilité de la voiture. D'autre part, il est potentiellement trés dangereux de rouler à vive allure, d'accélérer brutalement, de freiner brusquement et de donner des coups de volant intempestifs. Pour ralentir, utiliser le frein moteur au maxi-mum. Un brusque coup de frein sur route enneigée ou verglacée peut faire déraper la

COMMENT CONDUIRE VOTRE HYUNDAI
2-18 ZC170G2-AU Empêcher les serrures de gelerPour empêcher les serrures de geler, vaporiser un liquide antigel agréé ou de la glycérine dans les trous de serrure. Si une serrure est recouverte de glace, vaporiser le liquide antigel agréé pour enlever la glace. Si la serrure est gelée à l'intérieur, une clé préalablement chauffée permettra peut-être de résoudre le problème. Manier la clé chauffée avec pru- dence pour éviter de se brûler. REMARQUE: La température adéquate pour l'utilisation de la clé d'immobilisation se trouve entre -40°C et 80°C. Si vous chauffez la cléd'immobilisation de plus de 80°C pour ouvrir le verrouillage gelé, ceci risque d'endommager la tête du répondeur.
ZC170D1-AU Vérifier la batterie et les câbles
Les températures hivernales mettent la batterie à rude épreuve. Avant l'hiver, inspecter visuellement la batterie et les câbles comme indiqué à la section 6. La charge de la batterie peut être contrôlée par votre distributeur Hyun- dai ou une station service.
ZC170E1-AU Utiliser de l'huile d'hiver si nécessaire
Dans les pays aux hivers rigoureux, il est recommandé d'utiliser une huile d'hiver de viscosité moindre. Consulter la section 9 pour un complément d'information. Si vous n'êtes pas sûr du degré de viscosité de votre huile, consultez votre distributeur Hyundai.
ZC170F1-AU Vérifier les bougies et le système d'allumage
Vérifier les bougies comme indiqué à la section 6 et les remplacer si nécessaire. Vérifier également le câblage et les composants du système d'allumage et rechercher toute trace d'anomalie (fissure, usure, etc.).
voiture de manière incontrôlable. Il estrecommandé d'augmenter la distance qui vous sépare de la voiture qui précède. D'une manière générale, le freinage doit être progressif. Il convient de noter que les chaînes permettent d'augmenter la force de traction de la voiture, mais qu'elles n'empêchent pas la voiture de déraper en cas de freinage trop brusque. REMARQUE: L'utilisation des pneus neige ou des chaînesn'est pas autorisé partout. Avant de monter des pneus neige ou des chaînes, s'informer de la législation locale en vigueur. ZC170C1-AU UTILISER UN LIQUIDE DE REFROIDISSEMENT DE QUALITE Le système de refroidissement de votre Hyun- dai contient un liquide de refroidissement de grande qualité à base d'éthylène-glycol. Seul ce type de liquide de refroidissement est recommandé parce qu'il est en mesure de prévenir la corrosion du système de refroidissement, de lubrifier la pompe à eau et d'éviter la congélation du système. Veiller à renouveler ou faire l'appoint en liquide de refroidissment conformément au tableau des entretiens programmés reproduit dans la sec- tion 5. Avant l'hiver, faire vérifier le liquide de refroidissement pour s'assurer que son point de congélation est suffisamment bas compte tenu des températures hivernales anticipée.

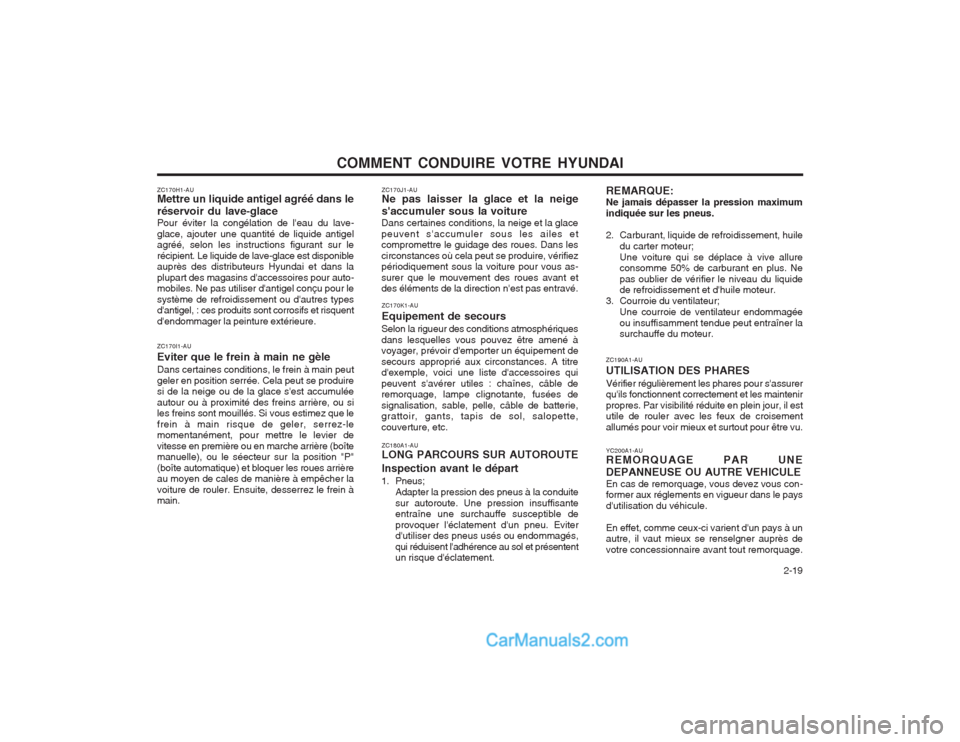

COMMENT CONDUIRE VOTRE HYUNDAI 2-19
ZC190A1-AU UTILISATION DES PHARES Vérifier régulièrement les phares pour s'assurer qu'ils fonctionnent correctement et les maintenir propres. Par visibilité réduite en plein jour, il est utile de rouler avec les feux de croisement allumés pour voir mieux et surtout pour être vu. YC200A1-AU REMORQUAGE PAR UNE DEPANNEUSE OU AUTRE VEHICULE En cas de remorquage, vous devez vous con- former aux réglements en vigueur dans le pays d'utilisation du véhicule. En effet, comme ceux-ci varient d'un pays à un autre, il vaut mieux se renselgner auprès de votre concessionnaire avant tout remorquage.
ZC170J1-AU Ne pas laisser la glace et la neige s'accumuler sous la voiture
Dans certaines conditions, la neige et la glace peuvent s'accumuler sous les ailes et compromettre le guidage des roues. Dans les circonstances où cela peut se produire, vérifiez périodiquement sous la voiture pour vous as- surer que le mouvement des roues avant et des éléments de la direction n'est pas entravé.
ZC170K1-AU Equipement de secours
Selon la rigueur des conditions atmosphériques dans lesquelles vous pouvez être amené à voyager, prévoir d'emporter un équipement de secours approprié aux circonstances. A titre d'exemple, voici une liste d'accessoires qui peuvent s'avérer utiles : chaînes, câble de remorquage, lampe clignotante, fusées de signalisation, sable, pelle, câble de batterie, grattoir, gants, tapis de sol, salopette, couverture, etc. REMARQUE:Ne jamais dépasser la pression maximumindiquée sur les pneus.
2. Carburant, liquide de refroidissement, huile
du carter moteur; Une voiture qui se déplace à vive allure consomme 50% de carburant en plus. Ne pas oublier de vérifier le niveau du liquide de refroidissement et d'huile moteur.
3. Courroie du ventilateur; Une courroie de ventilateur endommagée ou insuffisamment tendue peut entraîner la surchauffe du moteur.
ZC180A1-AULONG PARCOURS SUR AUTOROUTE Inspection avant le départ
1. Pneus; Adapter la pression des pneus à la conduite sur autoroute. Une pression insuffisante entraîne une surchauffe susceptible de provoquer l'éclatement d'un pneu. Eviter d'utiliser des pneus usés ou endommagés, qui réduisent l'adhérence au sol et présentent un risque d'éclatement.
ZC170H1-AU Mettre un liquide antigel agréé dans le réservoir du lave-glace Pour éviter la congélation de l'eau du lave- glace, ajouter une quantité de liquide antigel agréé, selon les instructions figurant sur le récipient. Le liquide de lave-glace est disponible auprès des distributeurs Hyundai et dans la plupart des magasins d'accessoires pour auto- mobiles. Ne pas utiliser d'antigel conçu pour le système de refroidissement ou d'autres types d'antigel, : ces produits sont corrosifs et risquent d'endommager la peinture extérieure. ZC170I1-AU Eviter que le frein à main ne gèleDans certaines conditions, le frein à main peut geler en position serrée. Cela peut se produire si de la neige ou de la glace s'est accumulée autour ou à proximité des freins arrière, ou si les freins sont mouillés. Si vous estimez que le frein à main risque de geler, serrez-le momentanément, pour mettre le levier de vitesse en première ou en marche arrière (boîte manuelle), ou le séecteur sur la position "P" (boîte automatique) et bloquer les roues arrière au moyen de cales de manière à empêcher la voiture de rouler. Ensuite, desserrez le frein à main.

COMMENT CONDUIRE VOTRE HYUNDAI

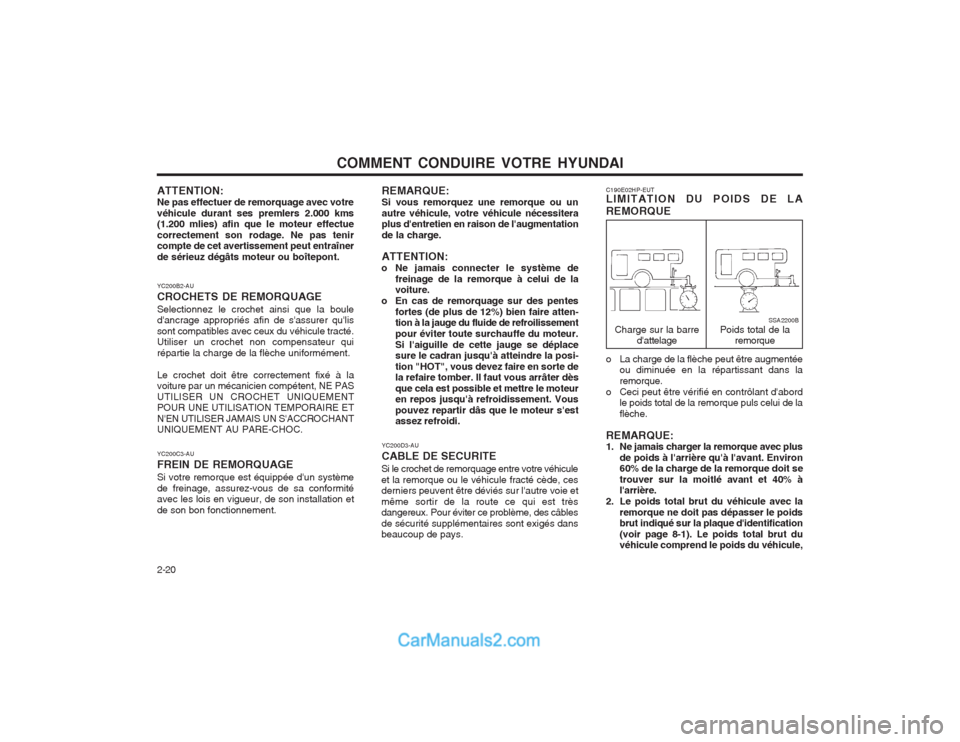

2-20 C190E02HP-EUT LIMITATION DU POIDS DE LA REMORQUE
Poids total de la
remorque
Charge sur la barre
d'attelageSSA2200B
REMARQUE: Si vous remorquez une remorque ou unautre véhicule, votre véhicule nécessitera plus d'entretien en raison de l'augmentation de la charge. ATTENTION:
o Ne jamais connecter le système de freinage de la remorque à celui de la voiture.
o En cas de remorquage sur des pentes fortes (de plus de 12%) bien faire atten-tion à la jauge du fluide de refroilissement pour éviter toute surchauffe du moteur.Si l'aiguille de cette jauge se déplace sure le cadran jusqu'à atteindre la posi- tion "HOT", vous devez faire en sorte de la refaire tomber. Il faut vous arrâter dès que cela est possible et mettre le moteur en repos jusqu'à refroidissement. Vous pouvez repartir dâs que le moteur s'est assez refroidi.
YC200D3-AU CABLE DE SECURITE
Si le crochet de remorquage entre votre véhicule et la remorque ou le véhicule fracté cède, ces derniers peuvent être déviés sur l'autre voie et même sortir de la route ce qui est très dangereux. Pour éviter ce problème, des câbles de sécurité supplémentaires sont exigés dans beaucoup de pays. o La charge de la flèche peut être augmentée
ou diminuée en la répartissant dans la remorque.
o Ceci peut être vérifié en contrôlant d'abord le poids total de la remorque puls celui de laflèche.
REMARQUE:
1. Ne jamais charger la remorque avec plus de poids à l'arrière qu'à l'avant. Environ60% de la charge de la remorque doit se trouver sur la moitlé avant et 40% à l'arrière.
2. Le poids total brut du véhicule avec la remorque ne doit pas dépasser le poidsbrut indiqué sur la plaque d'identification (voir page 8-1). Le poids total brut du véhicule comprend le poids du véhicule,
YC200B2-AU CROCHETS DE REMORQUAGESelectionnez le crochet ainsi que la boule d'ancrage appropriés afin de s'assurer qu'lis sont compatibles avec ceux du véhicule tracté. Utiliser un crochet non compensateur qui répartie la charge de la flèche uniformément. Le crochet doit être correctement fixé à la voiture par un mécanicien compétent, NE PAS UTILISER UN CROCHET UNIQUEMENT POUR UNE UTILISATION TEMPORAIRE ET N'EN UTILISER JAMAIS UN S'ACCROCHANT UNIQUEMENT AU PARE-CHOC. YC200C3-AU FREIN DE REMORQUAGESi votre remorque est équippée d'un système de freinage, assurez-vous de sa conformité avec les lois en vigueur, de son installation et de son bon fonctionnement.
ATTENTION:Ne pas effectuer de remorquage avec votrevéhicule durant ses premlers 2.000 kms (1.200 mlies) afin que le moteur effectue correctement son rodage. Ne pas tenir compte de cet avertissement peut entraîner de sérieuz dégâts moteur ou boîtepont.

COMMENT CONDUIRE VOTRE HYUNDAI 2-21
YC200E2-AU MESURES A RESPECTER EN CAS DE REMORQUAGE
1. Avant de remorquer, bien vérifier le crochet,
le câble de remorquage dinsi que le bon fonctionnement des feux de signalement, freinage et clignotants.
2. Conduire toujours votre véhicule à une vitesse modérée (moins de 100 km/h).
3. Le fait de remorquer demande plus de réapprovisionnement en carburant qu'en conditions normales.
4. Pour maintenir l'efficacité du système de freinage et celle de la charge électrique, nepas utiliser la cinquième vitesse (transmis- sion manuelle) et le surmulltiplicateur (trans- mission automatique).
5. Veillez à blen attacher les différents objets contenus dans le remorque afin d'évitertoute chute éventuelle.
6. Vérifier les conditions et la pression des pneus de votre remorque et voiture. Une pressionnon suffisante peut en effet gêner la conduite. Vérifier également la roue de secours.
ATTENTION: Les caractéristiques suivantes sont recommandées lors du remorquage. Les charges de la remorque ne peuvent sous peine de danger dépasser les valeurs indiquées sur le croquis ci-dessous.
AVERTISSEMENT:
o Charger de facon incorrecte votre voiture
ou la remorque peut sérieusement endommagé sa direction ou son système de freinage pouvant entraîner de la sorte un accident.
o Lorsque la remorque est utilisée, la vitesse de conduite est limitée à 100km/ h ou moins.
conducteur, tous les passagers et leurvalise, le chargement, le crochet, la fièche de la remorque et tout autre équipement annexe.
3. La charge arrière ou avant de l'essieu ne doit pas dépasser le taux indiqué sur laplaque d'identification (voir page 8-1). Il est possible que votre poids de remorquage ne dépasse pas le poids total mais dépasse celui par essieu. Dans ce cas, il y a peut être trop de charge dans la remorque ou dans le coffre : il suffit alors de redistribuer les charges et de revérifier le poids à l'essieu.
4. La charge verticale statique maximum autorisée sur le dispositif d'attelage est 115kg.
Poids de l'essieu brut Poids du véhicule
brutSSA2200D
5. Inclinaison autorisée maximum du point d'accouplement 1230 mm. Pneumatique de rechange
Remorque est équipée d'un système de freinageRemorque n'est pas équipée d'unsystème de freinage
kg (Lbs.)
Poids Tractable Maximal
Remorque 2800
(6173)
700
(1543) Dispositif
115
(254)
28
(61,7)
C190E01HP
Point d'accouplement

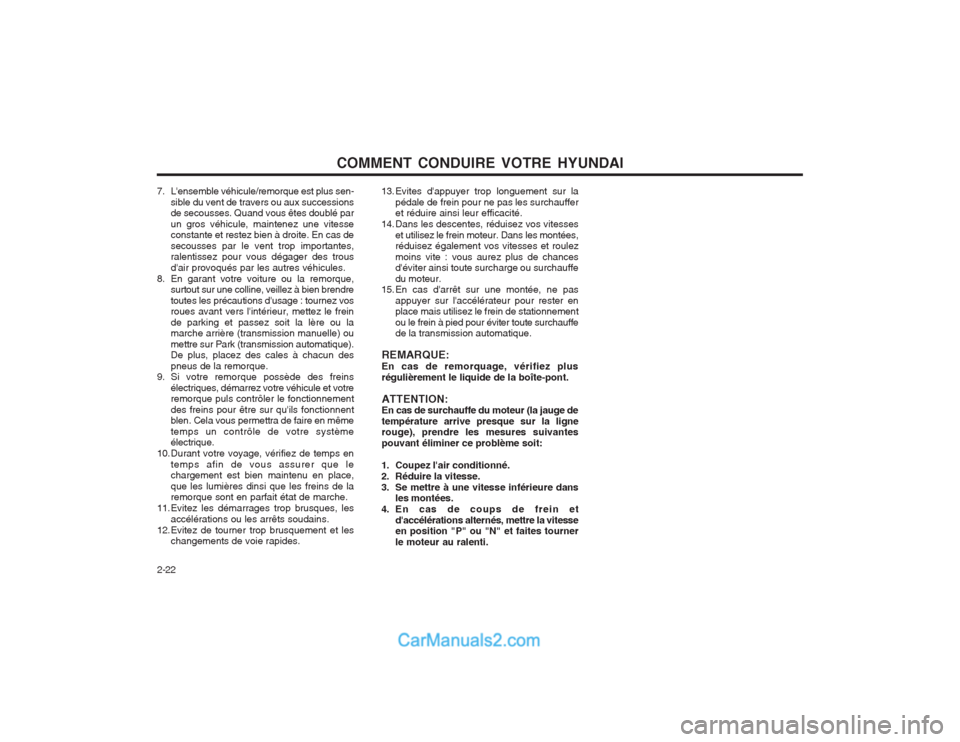

COMMENT CONDUIRE VOTRE HYUNDAI
2-22 13. Evites d'appuyer trop longuement sur la
pédale de frein pour ne pas les surchauffer et réduire ainsi leur efficacité.
14. Dans les descentes, réduisez vos vitesses
et utilisez le frein moteur. Dans les montées,réduisez également vos vitesses et roulez moins vite : vous aurez plus de chances d'éviter ainsi toute surcharge ou surchauffe du moteur.
15. En cas d'arrêt sur une montée, ne pas
appuyer sur l'accélérateur pour rester en place mais utilisez le frein de stationnement ou le frein à pied pour éviter toute surchauffe de la transmission automatique.
REMARQUE: En cas de remorquage, vérifiez plusrégulièrement le liquide de la boîte-pont. ATTENTION: En cas de surchauffe du moteur (la jauge de température arrive presque sur la ligne rouge), prendre les mesures suivantes pouvant éliminer ce problème soit:
1. Coupez l'air conditionné.
2. Réduire la vitesse.
3. Se mettre à une vitesse inférieure dans les montées.
4. En cas de coups de frein et
d'accélérations alternés, mettre la vitesse en position "P" ou "N" et faites tourner le moteur au ralenti.
7. L'ensemble véhicule/remorque est plus sen-
sible du vent de travers ou aux successions de secousses. Quand vous êtes doublé par un gros véhicule, maintenez une vitesse constante et restez bien à droite. En cas de secousses par le vent trop importantes, ralentissez pour vous dégager des trous d'air provoqués par les autres véhicules.
8. En garant votre voiture ou la remorque, surtout sur une colline, veillez à bien brendretoutes les précautions d'usage : tournez vos roues avant vers l'intérieur, mettez le frein de parking et passez soit la lère ou la marche arrière (transmission manuelle) ou mettre sur Park (transmission automatique). De plus, placez des cales à chacun des pneus de la remorque.
9. Si votre remorque possède des freins
électriques, démarrez votre véhicule et votre remorque puls contrôler le fonctionnement des freins pour être sur qu'ils fonctionnent blen. Cela vous permettra de faire en même temps un contrôle de votre système électrique.
10. Durant votre voyage, vérifiez de temps en temps afin de vous assurer que lechargement est bien maintenu en place, que les lumières dinsi que les freins de la remorque sont en parfait état de marche.
11. Evitez les démarrages trop brusques, les accélérations ou les arrêts soudains.
12. Evitez de tourner trop brusquement et les changements de voie rapides.

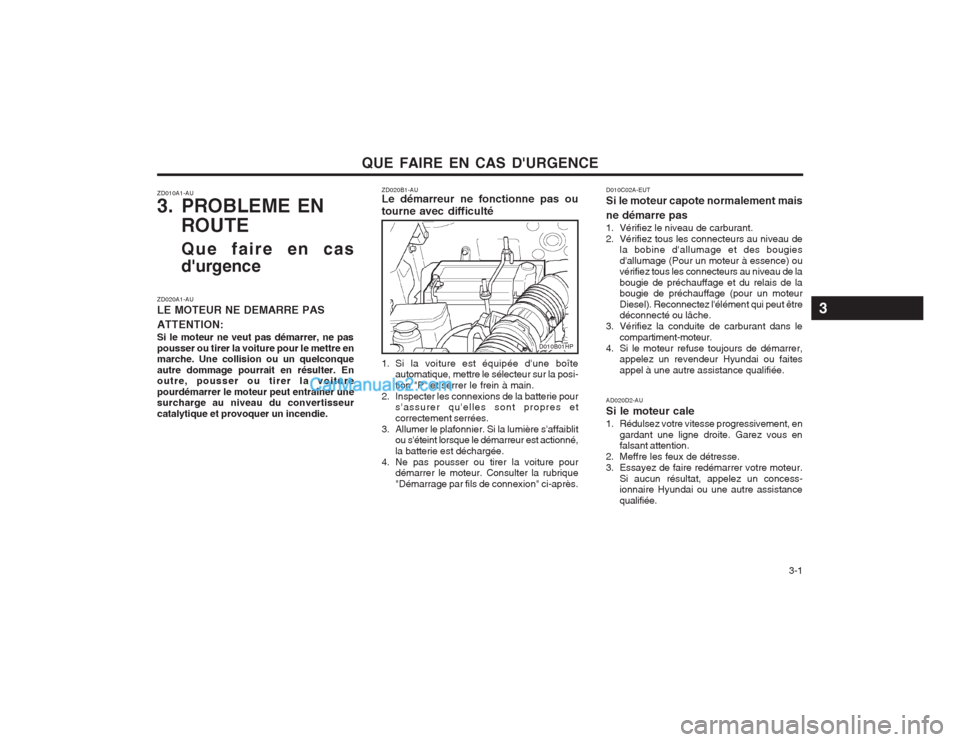

QUE FAIRE EN CAS D'URGENCE 3-1
ZD010A1-AU
3. PROBLEME EN
ROUTE Que faire en cas
d'urgence ZD020B1-AU Le démarreur ne fonctionne pas ou tourne avec difficulté
ZD020A1-AULE MOTEUR NE DEMARRE PAS ATTENTION: Si le moteur ne veut pas démarrer, ne pas pousser ou tirer la voiture pour le mettre en marche. Une collision ou un quelconque autre dommage pourrait en résulter. En outre, pousser ou tirer la voiture pourdémarrer le moteur peut entraîner une surcharge au niveau du convertisseur catalytique et provoquer un incendie. AD020D2-AU Si le moteur cale
1. Rédulsez votre vitesse progressivement, en
gardant une ligne droite. Garez vous en falsant attention.
2. Meffre les feux de détresse.
3. Essayez de faire redémarrer votre moteur. Si aucun résultat, appelez un concess- ionnaire Hyundai ou une autre assistance qualifiée.
1. Si la voiture est équipée d'une boîte
automatique, mettre le sélecteur sur la posi-tion "P" et serrer le frein à main.
2. Inspecter les connexions de la batterie pour s'assurer qu'elles sont propres etcorrectement serrées.
3. Allumer le plafonnier. Si la lumière s'affaiblit ou s'éteint lorsque le démarreur est actionné,la batterie est déchargée.
4. Ne pas pousser ou tirer la voiture pour démarrer le moteur. Consulter la rubrique"Démarrage par fils de connexion" ci-après.
D010B01HP D010C02A-EUT Si le moteur capote normalement mais ne démarre pas
1. Vérifiez le niveau de carburant.
2. Vérifiez tous les connecteurs au niveau de
la bobine d'allumage et des bougiesd'allumage (Pour un moteur à essence) ou vérifiez tous les connecteurs au niveau de la bougie de préchauffage et du relais de la bougie de préchauffage (pour un moteur Diesel). Reconnectez l'élément qui peut être déconnecté ou lâche.
3. Vérifiez la conduite de carburant dans le compartiment-moteur.
4. Si le moteur refuse toujours de démarrer, appelez un revendeur Hyundai ou faites appel à une autre assistance qualifiée.
3

QUE FAIRE EN CAS D'URGENCE
3-2 o En cas de projection accidentelle d'acide
sur la peau ou dans les yeux, enlever immédiatement les vêtements contaminés et rincer abondamment à l'eau claire pen- dant au moins 15 minutes les endroits atteints. Ensuite, se faire rapidement exam- iner par un médecin. En cas de transport à l'hôpital, il convient d'appliquer de l'eau sur les endroits atteints au moyen d'une éponge ou d'un morceau de tissu.
o Le gaz produit pendant le démarrage par fils de connexion branchés sur une autre batterieest extrêment explosif. S'abstenir de fumer ou de produire des étincelles ou des flammes nues dans le voisinage.
o La batterie utilisée comme source d'appoint
doit être de 12 volts. En cas de douts, s'abstenir de l'utiliser.
o Pour démarrer une voiture au moyen de fils de connexion, se conformer strictement à laprocédure suivante:
1. Si la batterie d'appoint est dans un autre véhicule, s'assurer que les deux véhiculesne se touchent pas.
2. Eteindre tous les accessoires et lampes non nécessaires dans les deux véhicules.
3. Fixer les pinces des fils de connexion dans l'ordre exact indiqué par l'illustration à la page précédente, à savoir : d'abord attacher l'une des pinces du premier fil de connexion sur la borne ou le câble positif (+) de la batterie déchargée, puis fixer l'autre extrémité du même câble sur la borne ou le câble positif (+) de la batterie d'appoint. Ensuite,avec le deuxième fil de connexion, fixer une pince sur la borne ou le câble négatif (-) de la batterie d'appoint; puis fixer l'autre pince sur une partie métallique fixe du moteur, à l'écart de la batterie déchargée. Ne pas attacher cette pince sur une pièce mobile du moteur.
4. Démarrer le moteur de la voiture où se trouve la batterie d'appoint et le laissertourner pendant quelques minutes pour être sûr que la batterie soit complètement chargée. Au cours de la procédure de démarrage du véhicule en panne, le moteur du véhicule de dépannage doit être maintenu à un régime de 2000 tr/min environ.
5. Démarrer le moteur de votre voiture selon la procédure normale de démarrage. Lorsque le moteur tourne, laisser les fils branchés et laisser tourner le moteur pendant quelques minutes au régime de ralenti accéléré, c'est- à-dire à environ 2000 tr/min.
6. Retirez précautionneusement les câbles de connexion de batteries dans l'ordre inversede fixation.
Si vous n'êtes pas en mesure de déterminer pourquoi votre batterie s'est déchargée (phares laissés allumés, par exemple) faites vérifier le système de charge par votre distributeur Hyun- dai.

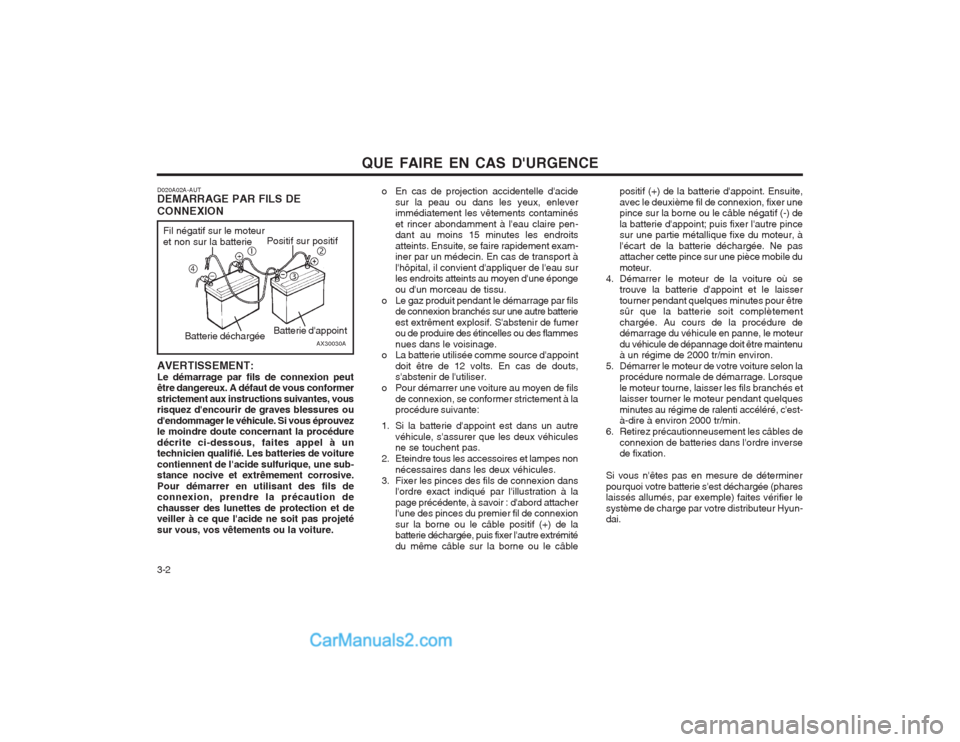

D020A02A-AUT DEMARRAGE PAR FILS DE CONNEXION
Fil négatif sur le moteur et non sur la batterie Positif sur positif
Batterie déchargée Batterie d'appoint
AX30030A
e
f cd
AVERTISSEMENT: Le démarrage par fils de connexion peut être dangereux. A défaut de vous conformer strictement aux instructions suivantes, vous risquez d'encourir de graves blessures ou d'endommager le véhicule. Si vous éprouvez le moindre doute concernant la procédure décrite ci-dessous, faites appel à un technicien qualifié. Les batteries de voiture contiennent de l'acide sulfurique, une sub- stance nocive et extrêmement corrosive. Pour démarrer en utilisant des fils de connexion, prendre la précaution de chausser des lunettes de protection et de veiller à ce que l'acide ne soit pas projeté sur vous, vos vêtements ou la voiture.
