2004 Hyundai Terracan Manuel du propriétaire (in French)

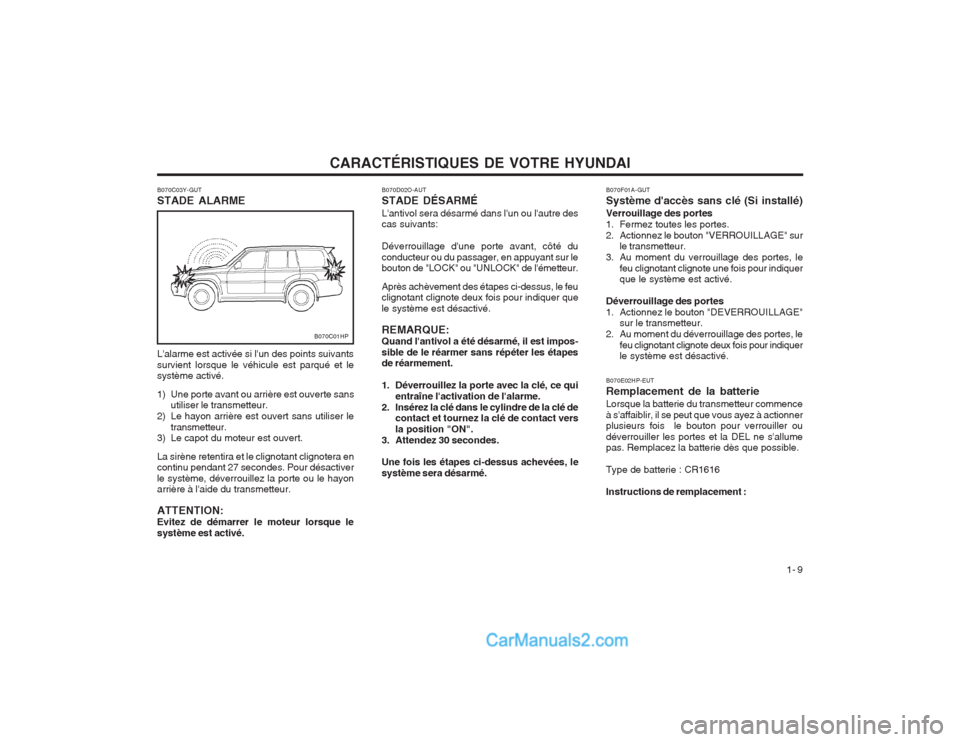

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 9
B070C03Y-GUT STADE ALARME
B070C01HP
L'alarme est activée si l'un des points suivants survient lorsque le véhicule est parqué et le système activé.
1) Une porte avant ou arrière est ouverte sans
utiliser le transmetteur.
2) Le hayon arrière est ouvert sans utiliser le
transmetteur.
3) Le capot du moteur est ouvert.La sirène retentira et le clignotant clignotera en continu pendant 27 secondes. Pour désactiver le système, déverrouillez la porte ou le hayon arrière à l'aide du transmetteur. ATTENTION: Evitez de démarrer le moteur lorsque lesystème est activé. B070D02O-AUT STADE DÉSARMÉL'antivol sera désarmé dans l'un ou l'autre des cas suivants: Déverrouillage d'une porte avant, côté du conducteur ou du passager, en appuyant sur le bouton de "LOCK" ou "UNLOCK" de l'émetteur. Après achèvement des étapes ci-dessus, le feu clignotant clignote deux fois pour indiquer que le système est désactivé. REMARQUE: Quand l'antivol a été désarmé, il est impos-sible de le réarmer sans répéter les étapes de réarmement.
1. Déverrouillez la porte avec la clé, ce qui
entraîne l'activation de l'alarme.
2. Insérez la clé dans le cylindre de la clé de contact et tournez la clé de contact vers la position "ON".
3. Attendez 30 secondes. Une fois les étapes ci-dessus achevées, le système sera désarmé. B070F01A-GUT Système d'accès sans clé (Si installé)Verrouillage des portes
1. Fermez toutes les portes.
2. Actionnez le bouton "VERROUILLAGE" sur
le transmetteur.
3. Au moment du verrouillage des portes, le feu clignotant clignote une fois pour indiquer que le système est activé.
Déverrouillage des portes
1. Actionnez le bouton "DEVERROUILLAGE" sur le transmetteur.
2. Au moment du déverrouillage des portes, le
feu clignotant clignote deux fois pour indiquer le système est désactivé.
B070E02HP-EUT Remplacement de la batterieLorsque la batterie du transmetteur commence à s'affaiblir, il se peut que vous ayez à actionner plusieurs fois le bouton pour verrouiller ou déverrouiller les portes et la DEL ne s'allume pas. Remplacez la batterie dès que possible. Type de batterie : CR1616Instructions de remplacement :

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 10
B060A02HP
Les vitres électriques fonctionnent lorsque la clef de contact se trouve dans la position "ON". Les commutateurs principaux se trouvent ducôté de l'accoudoir du conducteur et commandent les vitres avant et arrière de chaque côté du véhicule. Les vitres peuvent être ouvertes en actionnant le commutateur de la vitre approprié et fermées en tirant sur le commutateur. Pour ouvrir la vitre côté conducteur, enfoncezle commutateur (1) à moitié. La vitre se déplace tant que le commutateur est actionné. Pour ouvrir complètement la vitre côté conducteur automatiquement, enfoncez complètement le commutateur. En mode automatique, la vitre s'ouvre complètement même si vous relâchez
B060A02Y-AUT VITRES ELECTRIQUES
(1)
(2)
B060A01HP
2. Retirez le couvercle de batterie après avoir séparé l'émetteur.
3. Retirez l'ancienne batterie de l'émetteur en incérant un tournevis dans l'orifice et notez la polarité. Assurez-vous que la polarité de la nouvelle batterie est la même (+dirigé vers le haut), puis l'insérer dans l'émetteur.
1. Séparez le boîtier avec un tournevis
cruciforme. le commutateur. Pour vous arrêter au degréd'ouverture souhaité, tirez et relâchez le commutateur. Afin d'empêcher l'activation des vitres par les passagers arrière, le commutateur de verrouillage des vitres (2) se trouve sur l'accoudoir côté conducteur. Pour désactiver les vitres électriques arrière, actionnez le commutateur de verrouillage des vitres. Pour revenir au fonctionnement normal, actionnez de nouveau le commutateur de verrouillage des vitres. REMARQUE: Les vitres électriques peuvent être activées pendant 30 secondes après avoir mis la clé de contact sur «ACC» ou «LOCK» ou après l'avoir retirée de l'interrupteur d'allumage. Si les portes avant sont ouvertes pendant ces 30 secondes, les lève-vitres automatiques ne peuvent plus être actionnés sans la clé de contact tournée vers la position «ON».
4. La repose se fait dans l'ordre inverse du
démontage.
HMXOM033-2
Emetteur
Boîtier
HMXOM033-3
BatterieCouvercle de batterie

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 11
ZB060A1-AU REGLAGE DES SIEGES AVANTAVERTISSEMENT: Risque de perte de contrôle : ne jamais essayer de régler le siège lorsque le véhicule est en mouvement. ZB060B2-AU Coulissement avant/arrière du siège
B080B01HP
AVERTISSEMENT:
(1) Veillez à ne coincer la tête ou les mains
de personne lors de la fermeture d'une vitre.
(2) N'essayez jamais d'actionner le commutateur principal sur la portière côté conducteur et le commutateur de la vitre individuelle dans des directions opposées simultanément. Sinon, la vitre s'arrête et ne peut pas être ouverte ni fermée.
(3) Ne laissez pas d'enfants seuls dans le véhicule. Enlevez toujours la clef de con-tact pour plus de sécurité. Pour coulisser le siège vers l'avant ou l'arrière, actionner le bouton de déverrouillage en le soulevant vers le haut. Le siège se débloque pour vous permette de le déplacer d'avant en arrière dans la position désirée. Le réglage terminé, relâchez le bouton et poussez le siège vers l'avant ou l'arrière pour qu'il se bloque dans la position choisie et ne puisse plus bouger. AVERTISSEMENT: Essayez de déplacer le siège sans l'aide dela commande pour vous assurer qu'il est fermement verrouillé. Pour débloquer le dossier, penchez-vous quelque peu en avant puis soulevez la commande de dossier dituée du côté extérieur du siège. Ensuite, appuyez-vous contre le dos- sier jusqu'à ce que l'angle d'inclinaison corresponde à la position désirée. Pour verrouiller le dossier dans la position choisie, relâcher la commande. AVERTISSEMENT: Afin de minimiser les risques de blessures corporelles lors d'une collision ou d'un arrêt brusque, les passagers arrière aussi bien que le conducteur doivent toujours adopter une position correcte lorsque le véhicule est en mouvement. La protection qu'assurent les ceintures de sécurité peut être largement réduite lorsque le dossier arrière est incliné. Loreque que le dossier arrière eat inclinè, il existe un risque majeur que le passager glisse sous la ceinture et se blesse.
ZB060C2-AU Réglage de l'inclinaison du dossier
B080C01HP

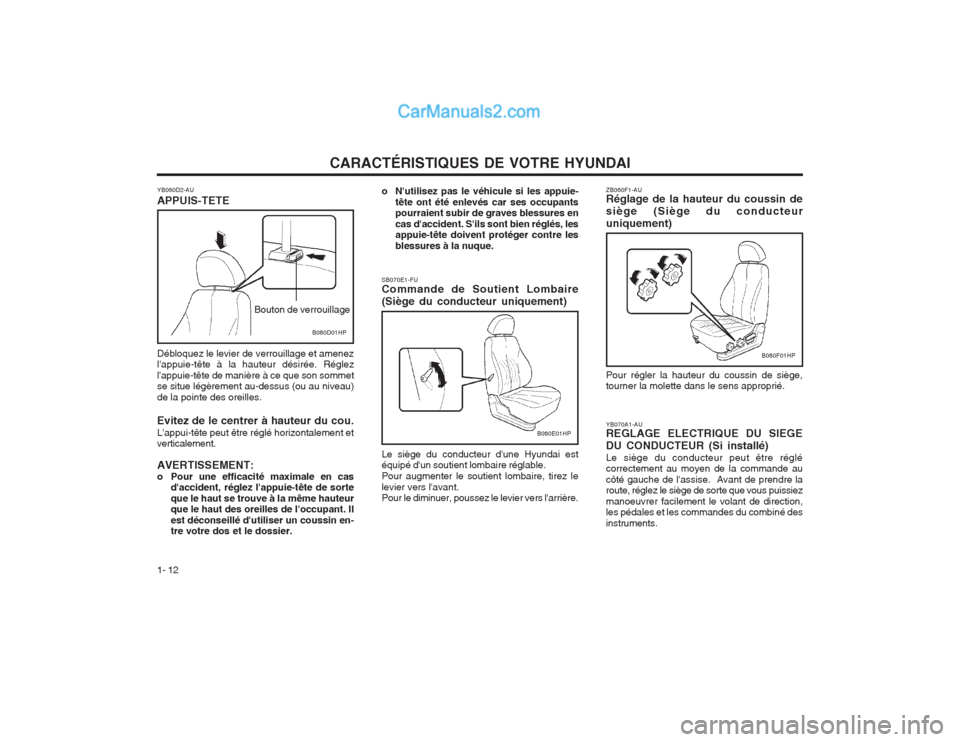

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 12 ZB060F1-AU Réglage de la hauteur du coussin de siège (Siège du conducteuruniquement) Pour régler la hauteur du coussin de siège, tourner la molette dans le sens approprié.
B080F01HP
o N'utilisez pas le véhicule si les appuie-
tête ont été enlevés car ses occupants pourraient subir de graves blessures en cas d'accident. S'ils sont bien réglés, les appuie-tête doivent protéger contre les blessures à la nuque.
SB070E1-FU Commande de Soutient Lombaire (Siège du conducteur uniquement) Le siège du conducteur d'une Hyundai est équipé d'un soutient lombaire réglable. Pour augmenter le soutient lombaire, tirez lelevier vers l'avant. Pour le diminuer, poussez le levier vers l'arrière.
B080E01HPYB070A1-AU REGLAGE ELECTRIQUE DU SIEGE DU CONDUCTEUR (Si installé) Le siège du conducteur peut être réglé correctement au moyen de la commande au côté gauche de l'assise. Avant de prendre la route, réglez le siège de sorte que vous puissiez manoeuvrer facilement le volant de direction, les pédales et les commandes du combiné des instruments.
Bouton de verrouillage
YB060D2-AU APPUIS-TETE Débloquez le levier de verrouillage et amenez l'appuie-tête à la hauteur désirée. Réglez l'appuie-tête de manière à ce que son sommet se situe légèrement au-dessus (ou au niveau) de la pointe des oreilles. Evitez de le centrer à hauteur du cou. L'appui-tête peut être réglé horizontalement et verticalement. AVERTISSEMENT:
o Pour une efficacité maximale en cas
d'accident, réglez l'appuie-tête de sorteque le haut se trouve à la même hauteur que le haut des oreilles de l'occupant. Il est déconseillé d'utiliser un coussin en- tre votre dos et le dossier.
B080D01HP

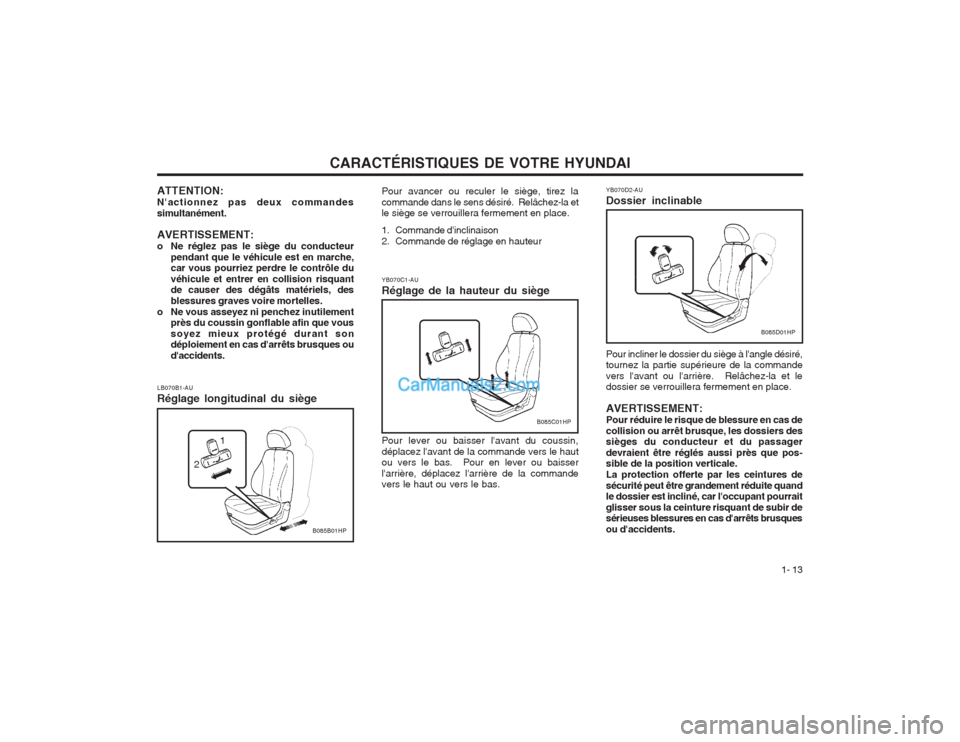

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 13
B085C01HP
B085D01HP
B085B01HP
1
2
YB070D2-AU Dossier inclinable
YB070C1-AURéglage de la hauteur du siège Pour lever ou baisser l'avant du coussin, déplacez l'avant de la commande vers le haut ou vers le bas. Pour en lever ou baisser l'arrière, déplacez l'arrière de la commande vers le haut ou vers le bas. Pour incliner le dossier du siège à l'angle désiré,tournez la partie supérieure de la commande vers l'avant ou l'arrière. Relâchez-la et le dossier se verrouillera fermement en place. AVERTISSEMENT: Pour réduire le risque de blessure en cas decollision ou arrêt brusque, les dossiers des sièges du conducteur et du passager devraient être réglés aussi près que pos- sible de la position verticale. La protection offerte par les ceintures desécurité peut être grandement réduite quand le dossier est incliné, car l'occupant pourrait glisser sous la ceinture risquant de subir de sérieuses blessures en cas d'arrêts brusques ou d'accidents.
LB070B1-AU Réglage longitudinal du siège Pour avancer ou reculer le siège, tirez la commande dans le sens désiré. Relâchez-la et le siège se verrouillera fermement en place.
1. Commande d'inclinaison
2. Commande de réglage en hauteur
ATTENTION:N'actionnez pas deux commandessimultanément. AVERTISSEMENT:
o Ne réglez pas le siège du conducteur
pendant que le véhicule est en marche, car vous pourriez perdre le contrôle du véhicule et entrer en collision risquant de causer des dégâts matériels, des blessures graves voire mortelles.
o Ne vous asseyez ni penchez inutilement près du coussin gonflable afin que voussoyez mieux protégé durant son déploiement en cas d'arrêts brusques ou d'accidents.

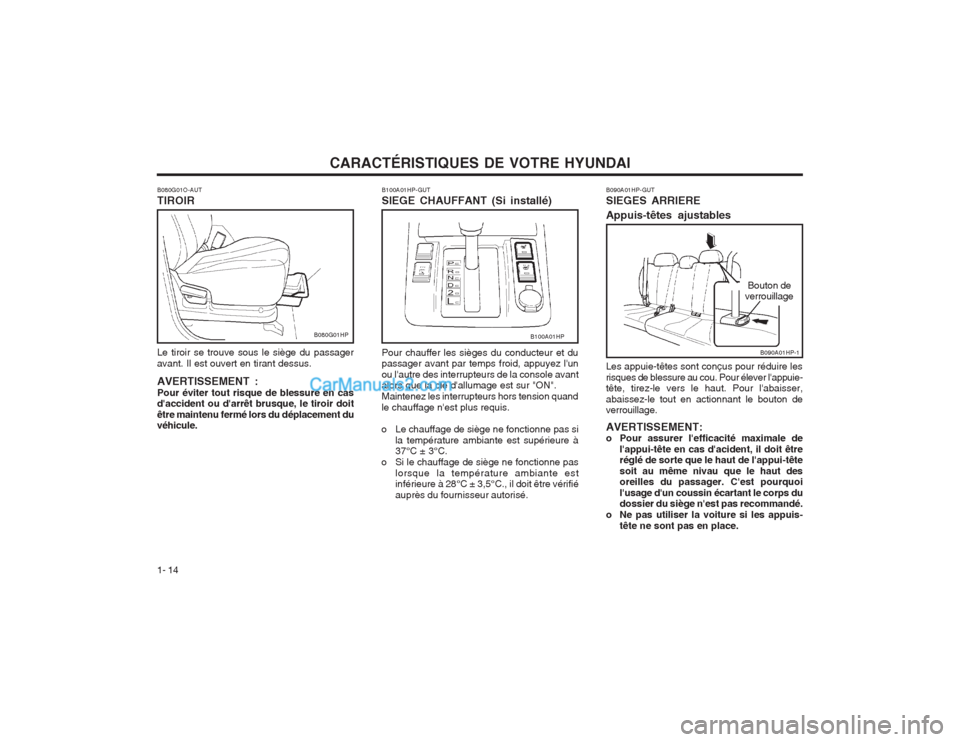

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 14
B090A01HP-GUT SIEGES ARRIERE Appuis-têtes ajustables
B090A01HP-1
Bouton de
verrouillage
Les appuie-têtes sont conçus pour réduire les risques de blessure au cou. Pour élever l'appuie- tête, tirez-le vers le haut. Pour l'abaisser, abaissez-le tout en actionnant le bouton de verrouillage. AVERTISSEMENT:
o Pour assurer l'efficacité maximale de
l'appui-tête en cas d'acident, il doit êtreréglé de sorte que le haut de l'appui-tête soit au même nivau que le haut des oreilles du passager. C'est pourquoi l'usage d'un coussin écartant le corps du dossier du siège n'est pas recommandé.
o Ne pas utiliser la voiture si les appuis- tête ne sont pas en place.
B080G01O-AUT TIROIR Le tiroir se trouve sous le siège du passager avant. Il est ouvert en tirant dessus. AVERTISSEMENT : Pour éviter tout risque de blessure en cas d'accident ou d'arrêt brusque, le tiroir doit être maintenu fermé lors du déplacement du véhicule.
B080G01HP
B100A01HP-GUT SIEGE CHAUFFANT (Si installé)
B100A01HP
Pour chauffer les sièges du conducteur et du passager avant par temps froid, appuyez l'un ou l'autre des interrupteurs de la console avant alors que la clé d'allumage est sur "ON". Maintenez les interrupteurs hors tension quandle chauffage n'est plus requis.
o Le chauffage de siège ne fonctionne pas si la température ambiante est supérieure à 37°C ± 3°C.
o Si le chauffage de siège ne fonctionne pas lorsque la température ambiante estinférieure à 28°C ± 3,5°C., il doit être vérifié auprès du fournisseur autorisé.

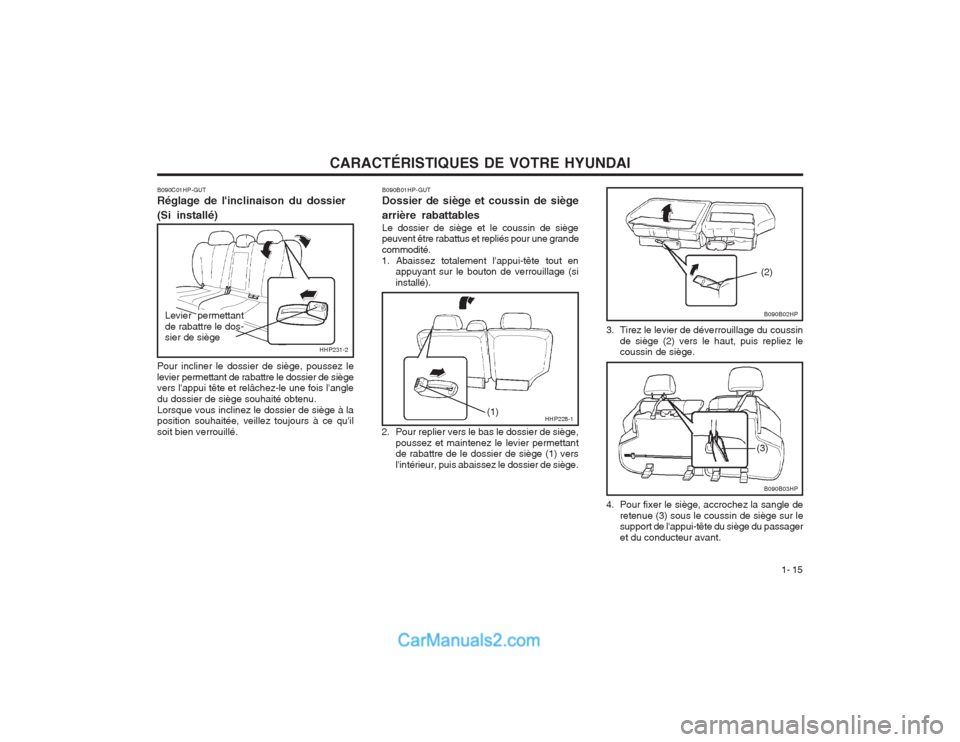

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 15
B090B02HP
(2)
B090B03HP
(3)
HHP228-1(1)
B090B01HP-GUT Dossier de siège et coussin de siège arrière rabattables Le dossier de siège et le coussin de siège peuvent être rabattus et repliés pour une grande commodité.
1. Abaissez totalement l'appui-tête tout en appuyant sur le bouton de verrouillage (siinstallé).
2. Pour replier vers le bas le dossier de siège, poussez et maintenez le levier permettant de rabattre de le dossier de siège (1) vers l'intérieur, puis abaissez le dossier de siège. 3. Tirez le levier de déverrouillage du coussin
de siège (2) vers le haut, puis repliez le coussin de siège.
4. Pour fixer le siège, accrochez la sangle de retenue (3) sous le coussin de siège sur lesupport de l'appui-tête du siège du passager et du conducteur avant.
HHP231-2
B090C01HP-GUT Réglage de l'inclinaison du dossier (Si installé) Pour incliner le dossier de siège, poussez le levier permettant de rabattre le dossier de siège vers l'appui tête et relâchez-le une fois l'angle du dossier de siège souhaité obtenu.Lorsque vous inclinez le dossier de siège à la position souhaitée, veillez toujours à ce qu'il soit bien verrouillé.
Levier permettant de rabattre le dos- sier de siège

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 16 ZB090A1-FU PORT DE LA CEINTUREIl est vivement recommandé que tous les occu- pants du véhicule bouclent leur ceinture de sécurité quelle que soit la longueur du trajet. En effet, il est probable que la législation en vigueur dans votre pays impose le port de la ceinture à certains ou à tous les ocupants d'une voiture. Le respect de cette mesure de sécuritéélémentaire réduit le risque de blessure ou la gravité d'une blessure en cas d'accident. En outre, les cas suivants méritent une mention à part : ZB090B1-FU Bébé ou enfant en bas âgeCertains pays imposent l'utilisation de systèmes de retenue pour bébés ou enfants en bas âge. Toutefois, qu'il s'agisse d'une obligation légale ou non, il est vivement recommandé d'utiliser un système de retenue pour les enfants pesant moins de 20 kilos. ZB090C1-AU Grands enfantsIl est recommandé d'inviter les grands enfants à prendre place à l'arrière et à mettre leur ceinture. Si l'enfant s'assied à l'avant, il est essentiel que la ceinture de sécurité puisse le maintenir fermement. En aucun cas il ne faut permettre à l'enfant de se tenir debout ou agenouillé sur le siège.
B080P01B-GUT AVERTISSEMENT SIEGE ARRIERE Pour la sécurité de tous les passagers, n'empilez pas les bagages ou autres charges au-delà du haut du dossier.
B080P01HP
sécurité. De plus, ne laissez pas l'attache ou la sangle de la ceinture de sécurité se prendre ou être pincée dans le siège arrière.
o N'autorisez pas les passagers à baisser et replier le dossier de siège et le coussinde siège lors du déplacement du véhicule.
5. Pour ramener le dossier de siège et le
coussin de siège à sa position normale, appliquez la procédure ci-dessus dans l'ordre inverse.
o Lorsque vous ramenez le dossier de siège à sa position verticale, veillez à ce qu'il soit verrouillé en tirant et en appuyant en haut du dossier de siège.
AVERTISSEMENT:
o Le dossier de siège arrière orientable et le coussin de siège arrière repliable vouspermettent de transporter plus d'objets que d'habitude. Ne laissez pas les passagers s'asseoir sur la zone de chargement lors du déplacement du véhicule car ceci ne constitue pas une position assise correcte et aucune ceinture de sécurité n'est disponible lorsque le dossier de siège est rabattu. Il y a risque de blessures graves voire demort en cas d'accident ou d'arrêt brusque.Les objets ne doivent pas s'étendre au- delà de la partie supérieure des sièges avant. Le chargement risque de glisser vers l'avant et de provoquer des blessures voire des dommages en cas d'arrêt brusque.
o Lorsque vous ramenez le dossier de siège arrière à sa position verticale après l'avoirrabattu, veillez à ne pas endommager l'attache ou la sangle de la ceinture de
