2004 Hyundai Terracan Manuel du propriétaire (in French)

COMMENT CONDUIRE VOTRE HYUNDAI 2-1
ZC010A1-HU

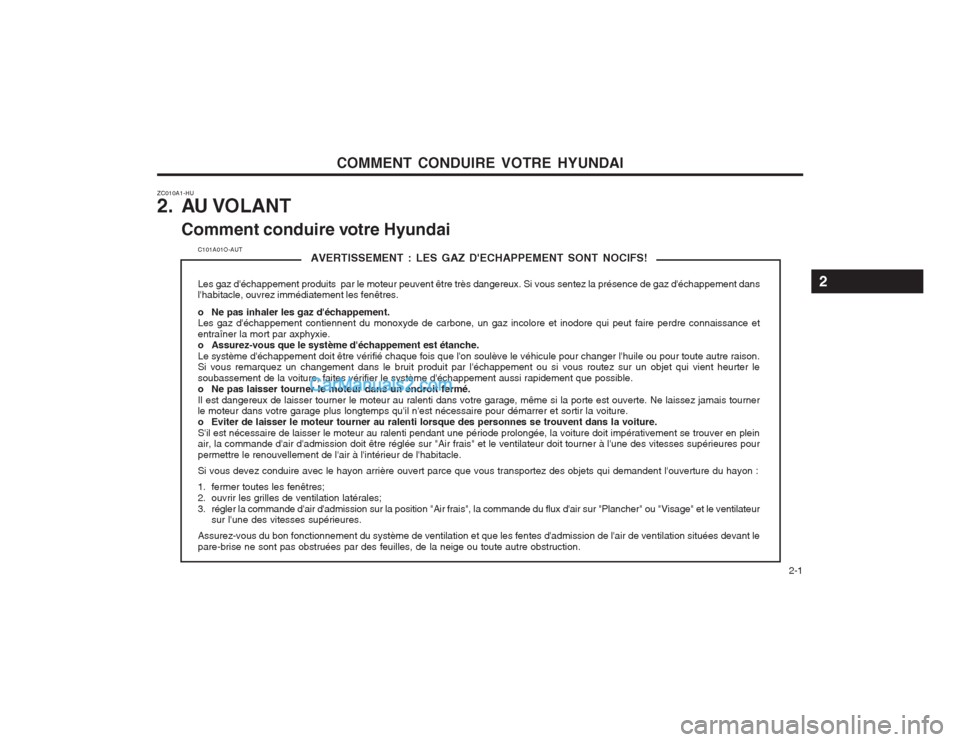

2. AU VOLANT
Comment conduire votre Hyundai
2
C101A01O-AUT AVERTISSEMENT : LES GAZ D'ECHAPPEMENT SONT NOCIFS!
Les gaz d'échappement produits par le moteur peuvent être très dangereux. Si vous sentez la présence de gaz d'échappement dans l'habitacle, ouvrez immédiatement les fenêtres.
o Ne pas inhaler les gaz d'échappement. Les gaz d'échappement contiennent du monoxyde de carbone, un gaz incolore et inodore qui peut faire perdre connaissance et entraîner la mort par axphyxie.
o Assurez-vous que le système d'échappement est étanche.Le système d'échappement doit être vérifié chaque fois que l'on soulève le véhicule pour changer l'huile ou pour toute autre ra ison.
Si vous remarquez un changement dans le bruit produit par l'échappement ou si vous routez sur un objet qui vient heurter lesoubassement de la voiture, faites vérifier le système d'échappement aussi rapidement que possible.
o Ne pas laisser tourner le moteur dans un endroit fermé.Il est dangereux de laisser tourner le moteur au ralenti dans votre garage, même si la porte est ouverte. Ne laissez jamais tou rner
le moteur dans votre garage plus longtemps qu'il n'est nécessaire pour démarrer et sortir la voiture.
o Eviter de laisser le moteur tourner au ralenti lorsque des personnes se trouvent dans la voiture.
S'il est nécessaire de laisser le moteur au ralenti pendant une période prolongée, la voiture doit impérativement se trouver en plein
air, la commande d'air d'admission doit être réglée sur "Air frais" et le ventilateur doit tourner à l'une des vitesses supérieures pour permettre le renouvellement de l'air à l'intérieur de l'habitacle. Si vous devez conduire avec le hayon arrière ouvert parce que vous transportez des objets qui demandent l'ouverture du hayon :
1. fermer toutes les fenêtres;
2. ouvrir les grilles de ventilation latérales;
3. régler la commande d'air d'admission sur la position "Air frais", la commande du flux d'air sur "Plancher" ou "Visage" et le ventilateur
sur l'une des vitesses supérieures.
Assurez-vous du bon fonctionnement du système de ventilation et que les fentes d'admission de l'air de ventilation situées devant lepare-brise ne sont pas obstruées par des feuilles, de la neige ou toute autre obstruction.

COMMENT CONDUIRE VOTRE HYUNDAI
2-2 C030A01HP-GUT INTERRUPTEUR A DOUBLE EMPLOI D'ALLUMAGE ET VERROUILLAGE DELA DIRECTIONPour démarrer le moteur
o Si votre Hyundai est équipée d'une trans-
mission manuelle, mettez le levier de changement de vitesse en position neutre et appuyez à fond sur la pédale d'embrayage.
o Si votre Hyundai a une transmission automatique, mettez le levier de changement de vitesse sur "P" (stationnement).
o Pour démarrer le moteur, insérez la clé d'allumage et tournez-la sur la position"START". Relâchez-la dès que le moteur démarre. Ne maintenez pas la clé en posi- tion "START" pendant plus de 15 secondes.
REMARQUE:Par mesure de sécurité, le moteur ne doit pas être démarré si le levier de changement de vitesses n'est pas en position "P" ou "N" (transmission automatique). AVERTISSEMENT: (Moteur Diesel) Pour s'assurer qu'il y a une dépression suffisante dans le système de frein dans des conditions de démarrage par temps froid, il est nécessaire de faire tourner le moteur au ralenti après le démarrage en fonction du tableau suivant. SC050A1-FU POSITIONS DE LA CLE AVERTISSEMENT: Il ne faut pas arrêter le moteur ou enlever laclé du contact lorsque le véhicule roule. Le volant se bloque lorsque la clé est enlevée.

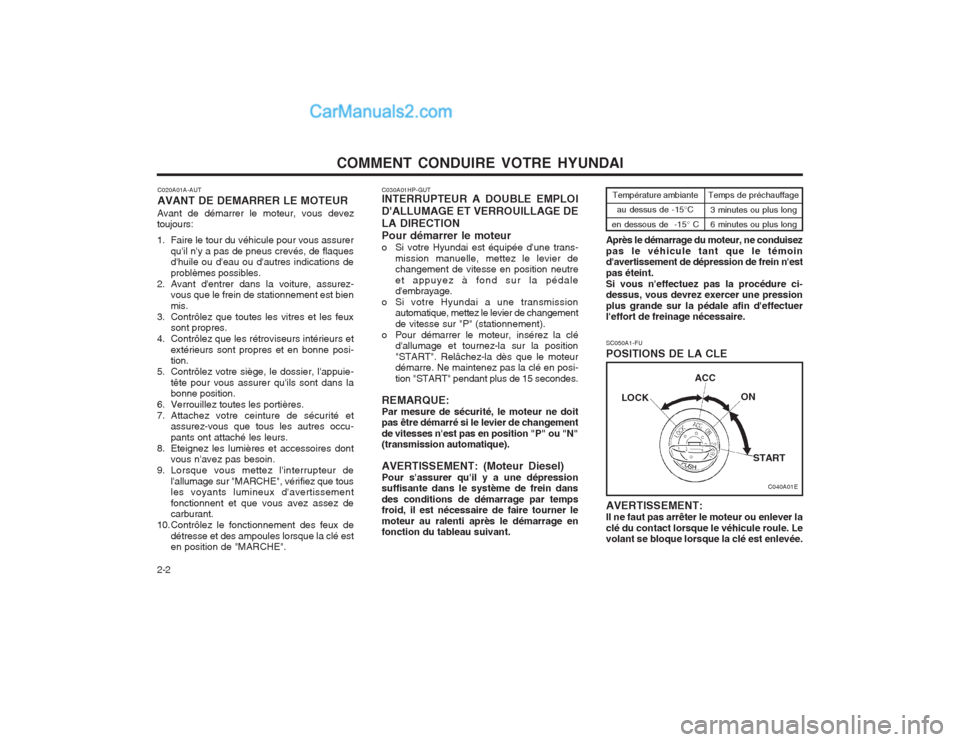

C020A01A-AUT AVANT DE DEMARRER LE MOTEUR
Avant de démarrer le moteur, vous devez toujours:
1. Faire le tour du véhicule pour vous assurer qu'il n'y a pas de pneus crevés, de flaques d'huile ou d'eau ou d'autres indications de problèmes possibles.
2. Avant d'entrer dans la voiture, assurez- vous que le frein de stationnement est bienmis.
3. Contrôlez que toutes les vitres et les feux sont propres.
4. Contrôlez que les rétroviseurs intérieurs et extérieurs sont propres et en bonne posi- tion.
5. Contrôlez votre siège, le dossier, l'appuie- tête pour vous assurer qu'ils sont dans labonne position.
6. Verrouillez toutes les portières.
7. Attachez votre ceinture de sécurité et assurez-vous que tous les autres occu-pants ont attaché les leurs.
8. Eteignez les lumières et accessoires dont vous n'avez pas besoin.
9. Lorsque vous mettez l'interrupteur de l'allumage sur "MARCHE", vérifiez que tous les voyants lumineux d'avertissement fonctionnent et que vous avez assez de carburant.
10. Contrôlez le fonctionnement des feux de détresse et des ampoules lorsque la clé esten position de "MARCHE".
Temps de préchauffage
3 minutes ou plus long 6 minutes ou plus longTempérature ambiante au dessus de -15°C
en dessous de -15° C
Après le démarrage du moteur, ne conduisez pas le véhicule tant que le témoin d'avertissement de dépression de frein n'est pas éteint.Si vous n'effectuez pas la procédure ci- dessus, vous devrez exercer une pression plus grande sur la pédale afin d'effectuer l'effort de freinage nécessaire.
C040A01E
LOCK
ACC
ON
START

COMMENT CONDUIRE VOTRE HYUNDAI 2-3

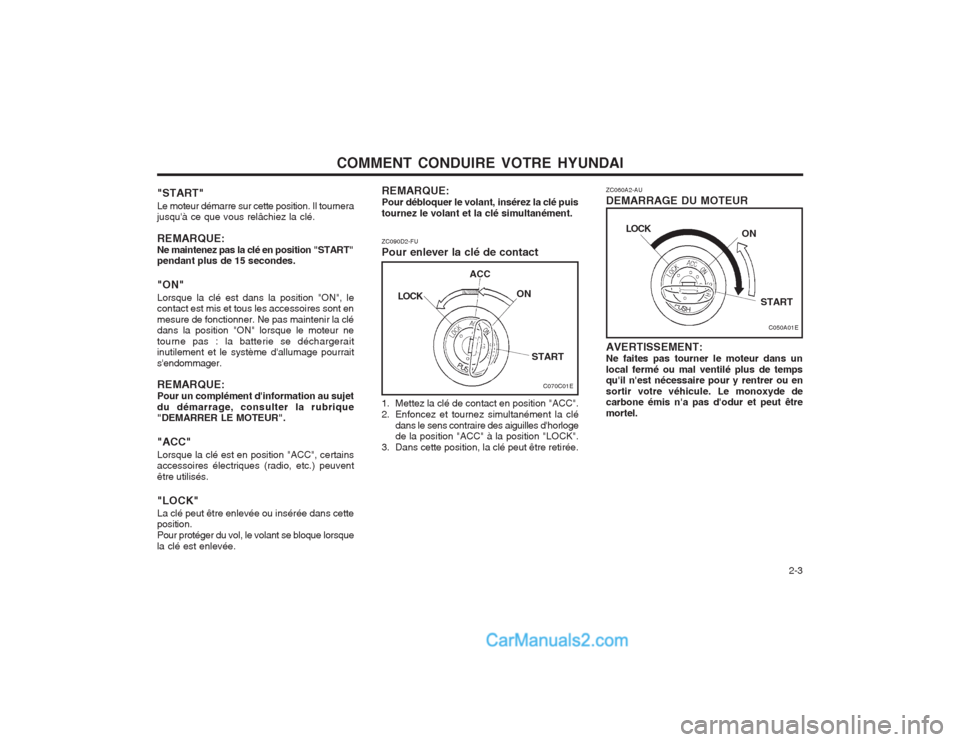

"START" Le moteur démarre sur cette position. Il tournera jusqu'à ce que vous relâchiez la clé. REMARQUE: Ne maintenez pas la clé en position "START" pendant plus de 15 secondes. "ON" Lorsque la clé est dans la position "ON", le contact est mis et tous les accessoires sont en mesure de fonctionner. Ne pas maintenir la clé dans la position "ON" lorsque le moteur ne tourne pas : la batterie se déchargerait inutilement et le système d'allumage pourrait s'endommager. REMARQUE: Pour un complément d'information au sujetdu démarrage, consulter la rubrique "DEMARRER LE MOTEUR". "ACC" Lorsque la clé est en position "ACC", certains accessoires électriques (radio, etc.) peuvent être utilisés. "LOCK" La clé peut être enlevée ou insérée dans cette position. Pour protéger du vol, le volant se bloque lorsquela clé est enlevée.
ZC090D2-FU Pour enlever la clé de contact
1. Mettez la clé de contact en position "ACC".
2. Enfoncez et tournez simultanément la clé
dans le sens contraire des aiguilles d'horloge de la position "ACC" à la position "LOCK".
3. Dans cette position, la clé peut être retirée.
REMARQUE: Pour débloquer le volant, insérez la clé puistournez le volant et la clé simultanément.
C050A01E
ZC060A2-AU DEMARRAGE DU MOTEUR AVERTISSEMENT: Ne faites pas tourner le moteur dans unlocal fermé ou mal ventilé plus de temps qu'il n'est nécessaire pour y rentrer ou en sortir votre véhicule. Le monoxyde de carbone émis n'a pas d'odur et peut être mortel.
C070C01E
LOCK
ACC
ON
START ON
START
LOCK

COMMENT CONDUIRE VOTRE HYUNDAI
2-4

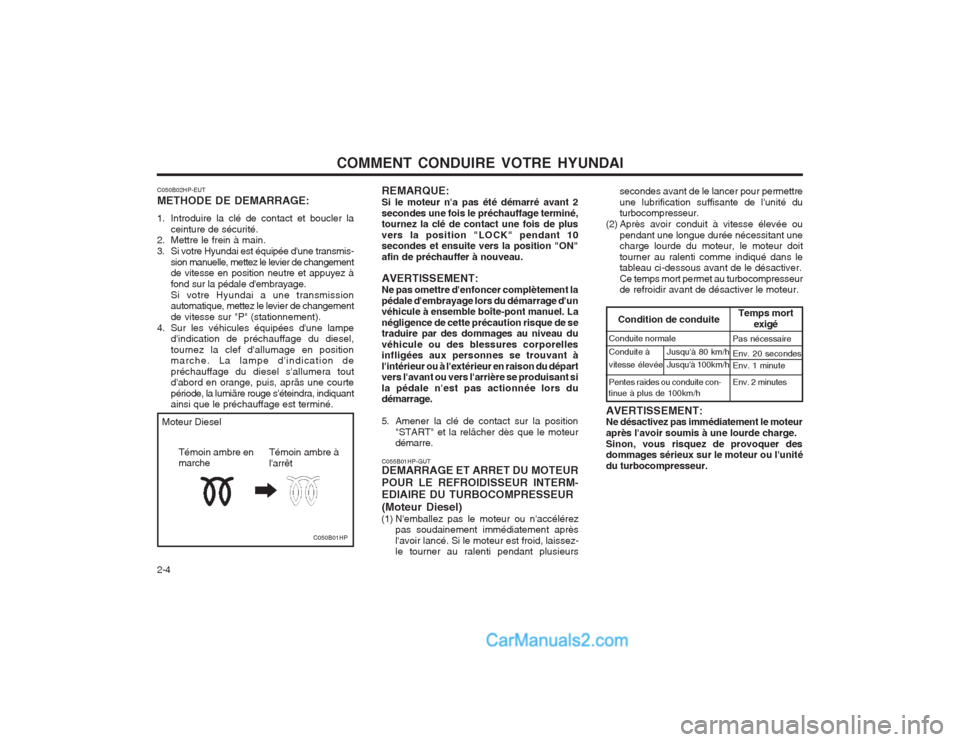

C050B02HP-EUT METHODE DE DEMARRAGE:
1. Introduire la clé de contact et boucler la
ceinture de sécurité.
2. Mettre le frein à main.
3. Si votre Hyundai est équipée d'une transmis-
sion manuelle, mettez le levier de changement de vitesse en position neutre et appuyez à fond sur la pédale d'embrayage.Si votre Hyundai a une transmission automatique, mettez le levier de changement de vitesse sur "P" (stationnement).
4. Sur les véhicules équipées d'une lampe d'indication de préchauffage du diesel,tournez la clef d'allumage en position marche. La lampe d'indication de préchauffage du diesel s'allumera tout d'abord en orange, puis, apräs une courte période, la lumiäre rouge s'éteindra, indiquant ainsi que le préchauffage est terminé. REMARQUE: Si le moteur n'a pas été démarré avant 2secondes une fois le préchauffage terminé, tournez la clé de contact une fois de plus vers la position "LOCK" pendant 10 secondes et ensuite vers la position "ON" afin de préchauffer à nouveau. AVERTISSEMENT: Ne pas omettre d'enfoncer complètement lapédale d'embrayage lors du démarrage d'un véhicule à ensemble boîte-pont manuel. La négligence de cette précaution risque de se traduire par des dommages au niveau du véhicule ou des blessures corporelles infligées aux personnes se trouvant à l'intérieur ou à l'extérieur en raison du départ vers l'avant ou vers l'arrière se produisant si la pédale n'est pas actionnée lors du démarrage.
5. Amener la clé de contact sur la position
"START" et la relâcher dès que le moteur démarre.
Témoin ambre enmarche Témoin ambre à l'arrêt
C055B01HP-GUT DEMARRAGE ET ARRET DU MOTEUR POUR LE REFROIDISSEUR INTERM- EDIAIRE DU TURBOCOMPRESSEUR (Moteur Diesel)
(1) N'emballez pas le moteur ou n'accélérez pas soudainement immédiatement après l'avoir lancé. Si le moteur est froid, laissez- le tourner au ralenti pendant plusieurs
Condition de conduiteTemps mort
exigé
Pas nécessaire Env. 20 secondes Env. 1 minute Env. 2 minutes
Conduite normale
Conduite à Jusqu'à 80 km/h vitesse élevée
Jusqu'à 100km/h
Pentes raides ou conduite con-
tinue à plus de 100km/h
AVERTISSEMENT: Ne désactivez pas immédiatement le moteur après l'avoir soumis à une lourde charge.Sinon, vous risquez de provoquer des dommages sérieux sur le moteur ou l'unité du turbocompresseur.
C050B01HP
secondes avant de le lancer pour permettre une lubrification suffisante de l'unité du turbocompresseur.
(2) Après avoir conduit à vitesse élevée ou
pendant une longue durée nécessitant unecharge lourde du moteur, le moteur doit tourner au ralenti comme indiqué dans le tableau ci-dessous avant de le désactiver. Ce temps mort permet au turbocompresseur de refroidir avant de désactiver le moteur.
Moteur Diesel

COMMENT CONDUIRE VOTRE HYUNDAI 2-5

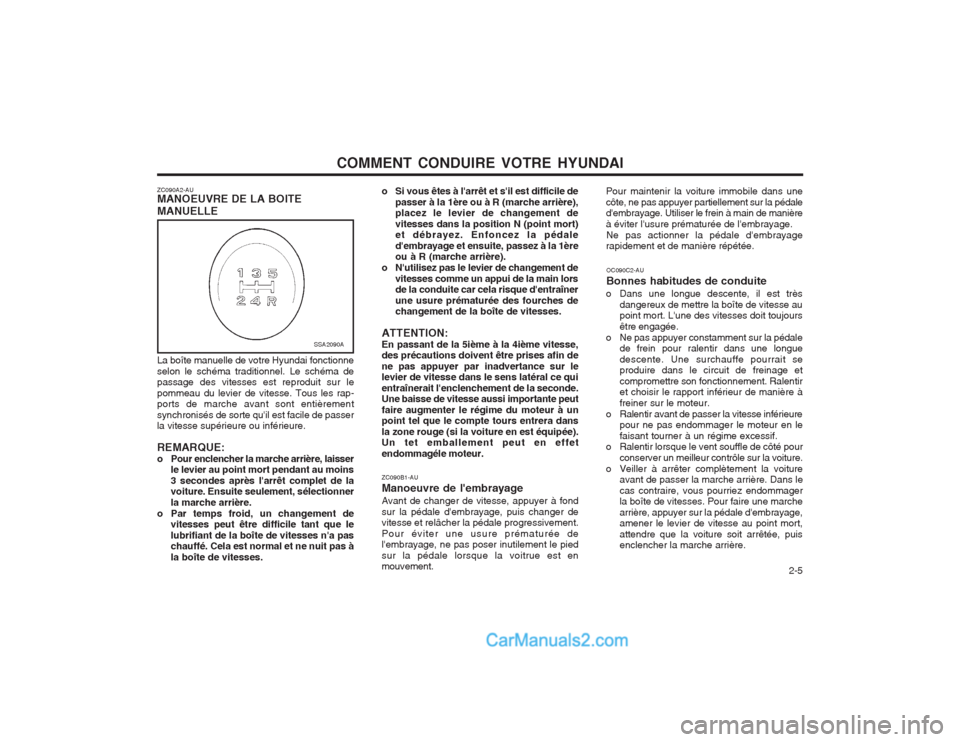

ZC090A2-AU MANOEUVRE DE LA BOITE MANUELLE
Pour maintenir la voiture immobile dans une côte, ne pas appuyer partiellement sur la pédale d'embrayage. Utiliser le frein à main de manière à éviter l'usure prématurée de l'embrayage.
Ne pas actionner la pédale d'embrayage
rapidement et de manière répétée.
OC090C2-AU Bonnes habitudes de conduite
o Dans une longue descente, il est très dangereux de mettre la boîte de vitesse au point mort. L'une des vitesses doit toujours être engagée.
o Ne pas appuyer constamment sur la pédale de frein pour ralentir dans une longuedescente. Une surchauffe pourrait se produire dans le circuit de freinage et compromettre son fonctionnement. Ralentir et choisir le rapport inférieur de manière à freiner sur le moteur.
o Ralentir avant de passer la vitesse inférieure pour ne pas endommager le moteur en lefaisant tourner à un régime excessif.
o Ralentir lorsque le vent souffle de côté pour
conserver un meilleur contrôle sur la voiture.
o Veiller à arrêter complètement la voiture avant de passer la marche arrière. Dans lecas contraire, vous pourriez endommager la boîte de vitesses. Pour faire une marche arrière, appuyer sur la pédale d'embrayage, amener le levier de vitesse au point mort, attendre que la voiture soit arrêtée, puis enclencher la marche arrière.
o Si vous êtes à l'arrêt et s'il est difficile de
passer à la 1ère ou à R (marche arrière),placez le levier de changement de vitesses dans la position N (point mort) et débrayez. Enfoncez la pédale d'embrayage et ensuite, passez à la 1ère ou à R (marche arrière).
o N'utilisez pas le levier de changement de vitesses comme un appui de la main lorsde la conduite car cela risque d'entraîner une usure prématurée des fourches de changement de la boîte de vitesses.
ATTENTION: En passant de la 5ième à la 4ième vitesse, des précautions doivent être prises afin de ne pas appuyer par inadvertance sur le levier de vitesse dans le sens latéral ce qui entraînerait l'enclenchement de la seconde. Une baisse de vitesse aussi importante peut faire augmenter le régime du moteur à un point tel que le compte tours entrera dans la zone rouge (si la voiture en est équipée). Un tet emballement peut en effet endommagéle moteur.
SSA2090A
La boîte manuelle de votre Hyundai fonctionne selon le schéma traditionnel. Le schéma de passage des vitesses est reproduit sur le pommeau du levier de vitesse. Tous les rap- ports de marche avant sont entièrement synchronisés de sorte qu'il est facile de passer la vitesse supérieure ou inférieure. REMARQUE:
o Pour enclencher la marche arrière, laisser le levier au point mort pendant au moins3 secondes après l'arrêt complet de la voiture. Ensuite seulement, sélectionner la marche arrière.
o Par temps froid, un changement de vitesses peut être difficile tant que lelubrifiant de la boîte de vitesses n'a pas chauffé. Cela est normal et ne nuit pas à la boîte de vitesses. ZC090B1-AU Manoeuvre de l'embrayageAvant de changer de vitesse, appuyer à fond sur la pédale d'embrayage, puis changer de vitesse et relâcher la pédale progressivement. Pour éviter une usure prématurée de l'embrayage, ne pas poser inutilement le pied sur la pédale lorsque la voitrue est en mouvement.

COMMENT CONDUIRE VOTRE HYUNDAI

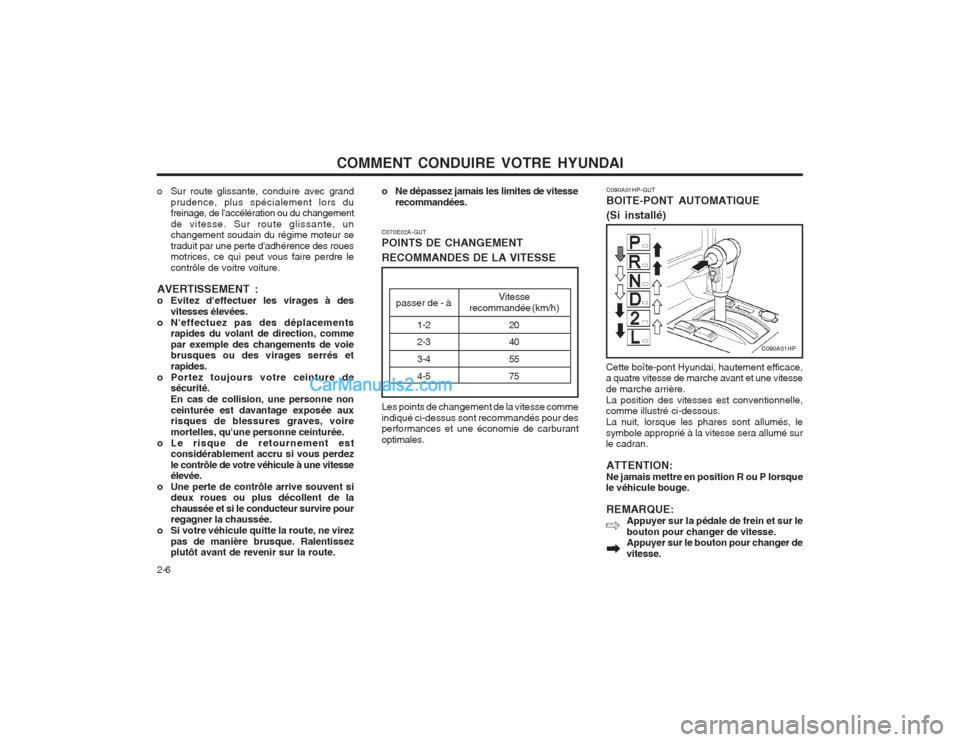

2-6 C090A01HP-GUT BOITE-PONT AUTOMATIQUE (Si installé)
Cette boîte-pont Hyundai, hautement efficace, a quatre vitesse de marche avant et une vitesse de marche arrière.La position des vitesses est conventionnelle, comme illustré ci-dessous. La nuit, lorsque les phares sont allumés, lesymbole approprié à la vitesse sera allumé sur le cadran. ATTENTION: Ne jamais mettre en position R ou P lorsque
le véhicule bouge.
REMARQUE: Appuyer sur la pédale de frein et sur lebouton pour changer de vitesse. Appuyer sur le bouton pour changer de vitesse.
C090A01HP
C070E02A-GUT POINTS DE CHANGEMENT RECOMMANDES DE LA VITESSE
Vitesse
recommandée (km/h)
1-2 2-3 3-44-5 20 40 5575
passer de - à
Les points de changement de la vitesse comme indiqué ci-dessus sont recommandés pour des performances et une économie de carburant optimales.
o Sur route glissante, conduire avec grand
prudence, plus spécialement lors du freinage, de l'accélération ou du changement de vitesse. Sur route glissante, un changement soudain du régime moteur se traduit par une perte d'adhérence des roues motrices, ce qui peut vous faire perdre le contrôle de voitre voiture.
AVERTISSEMENT :
o Evitez d'effectuer les virages à des vitesses élevées.
o N'effectuez pas des déplacements rapides du volant de direction, commepar exemple des changements de voie brusques ou des virages serrés et rapides.
o Portez toujours votre ceinture de sécurité.En cas de collision, une personne nonceinturée est davantage exposée aux risques de blessures graves, voire mortelles, qu'une personne ceinturée.
o Le risque de retournement est considérablement accru si vous perdezle contrôle de votre véhicule à une vitesse élevée.
o Une perte de contrôle arrive souvent si deux roues ou plus décollent de la chaussée et si le conducteur survire pour regagner la chaussée.
o Si votre véhicule quitte la route, ne virez pas de manière brusque. Ralentissezplutôt avant de revenir sur la route. o Ne dépassez jamais les limites de vitesse
recommandées.

COMMENT CONDUIRE VOTRE HYUNDAI 2-7

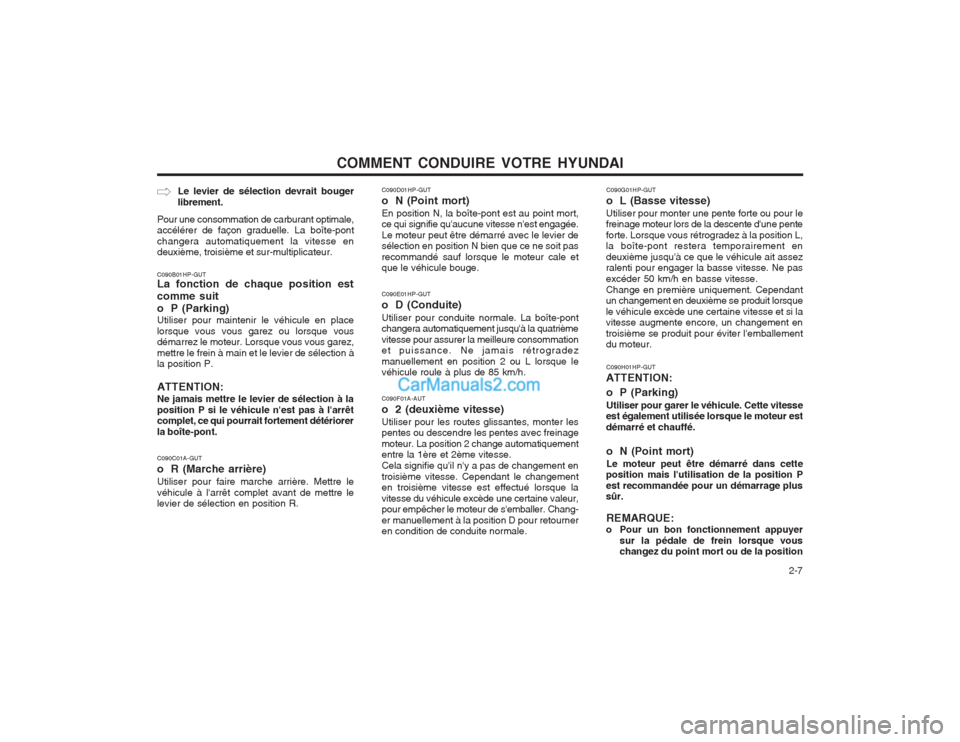

Le levier de sélection devrait bouger librement.
Pour une consommation de carburant optimale, accélérer de façon graduelle. La boîte-pont changera automatiquement la vitesse en deuxième, troisième et sur-multiplicateur. C090B01HP-GUT La fonction de chaque position est comme suit
o P (Parking) Utiliser pour maintenir le véhicule en place lorsque vous vous garez ou lorsque vous démarrez le moteur. Lorsque vous vous garez, mettre le frein à main et le levier de sélection à la position P. ATTENTION: Ne jamais mettre le levier de sélection à la position P si le véhicule n'est pas à l'arrêt complet, ce qui pourrait fortement détériorer la boîte-pont. C090C01A-GUT
o R (Marche arrière)Utiliser pour faire marche arrière. Mettre le véhicule à l'arrêt complet avant de mettre le levier de sélection en position R. C090E01HP-GUT
o D (Conduite) Utiliser pour conduite normale. La boîte-pont changera automatiquement jusqu'à la quatrième vitesse pour assurer la meilleure consommation et puissance. Ne jamais rétrogradez manuellement en position 2 ou L lorsque le véhicule roule à plus de 85 km/h. C090F01A-AUT
o 2 (deuxième vitesse)Utiliser pour les routes glissantes, monter les pentes ou descendre les pentes avec freinage moteur. La position 2 change automatiquement entre la 1ère et 2ème vitesse. Cela signifie qu'il n'y a pas de changement entroisième vitesse. Cependant le changement en troisième vitesse est effectué lorsque la vitesse du véhicule excède une certaine valeur, pour empêcher le moteur de s'emballer. Chang- er manuellement à la position D pour retourner en condition de conduite normale.C090G01HP-GUT
o L (Basse vitesse)
Utiliser pour monter une pente forte ou pour le freinage moteur lors de la descente d'une pente forte. Lorsque vous rétrogradez à la position L, la boîte-pont restera temporairement en deuxième jusqu'à ce que le véhicule ait assez ralenti pour engager la basse vitesse. Ne pas excéder 50 km/h en basse vitesse.Change en première uniquement. Cependant un changement en deuxième se produit lorsque le véhicule excède une certaine vitesse et si la vitesse augmente encore, un changement en troisième se produit pour éviter l'emballement du moteur.
C090H01HP-GUT
ATTENTION:
o P (Parking) Utiliser pour garer le véhicule. Cette vitesse
est également utilisée lorsque le moteur est démarré et chauffé.
o N (Point mort) Le moteur peut être démarré dans cette
position mais l'utilisation de la position P est recommandée pour un démarrage plus sûr.
REMARQUE:
o Pour un bon fonctionnement appuyer
sur la pédale de frein lorsque vouschangez du point mort ou de la position
C090D01HP-GUT
o N (Point mort)En position N, la boîte-pont est au point mort, ce qui signifie qu'aucune vitesse n'est engagée. Le moteur peut être démarré avec le levier de sélection en position N bien que ce ne soit pas recommandé sauf lorsque le moteur cale et que le véhicule bouge.

COMMENT CONDUIRE VOTRE HYUNDAI
2-8 OC120D2-AU Bonnes habitudes de conduite
o Ne jamais passer de la position "P" ou "N" à une autre position en appuyant sur la pédale d'accélérateur.
o Ne jamais mettre le sélecteur sur "P" lorsque la voiture est en mouvement.
o Attendre que la voiture se soit immobilisée
complètement avant de mettre le sélecteur sur "R".
o Dans une descente, il est très dangereux de mettre la boîte de vitesse au point mort. L'une des vitesses doit toujours être engagée.
o Ne pas appuyer constamment sur la pédale de frein pour ralentir dans une descente.Une surchauffe pourrait se produire dans le circuit de freinage et compromettre son fonctionnement. Ralentir et choisir le rap- port inférieur de manière à freiner sur le moteur.

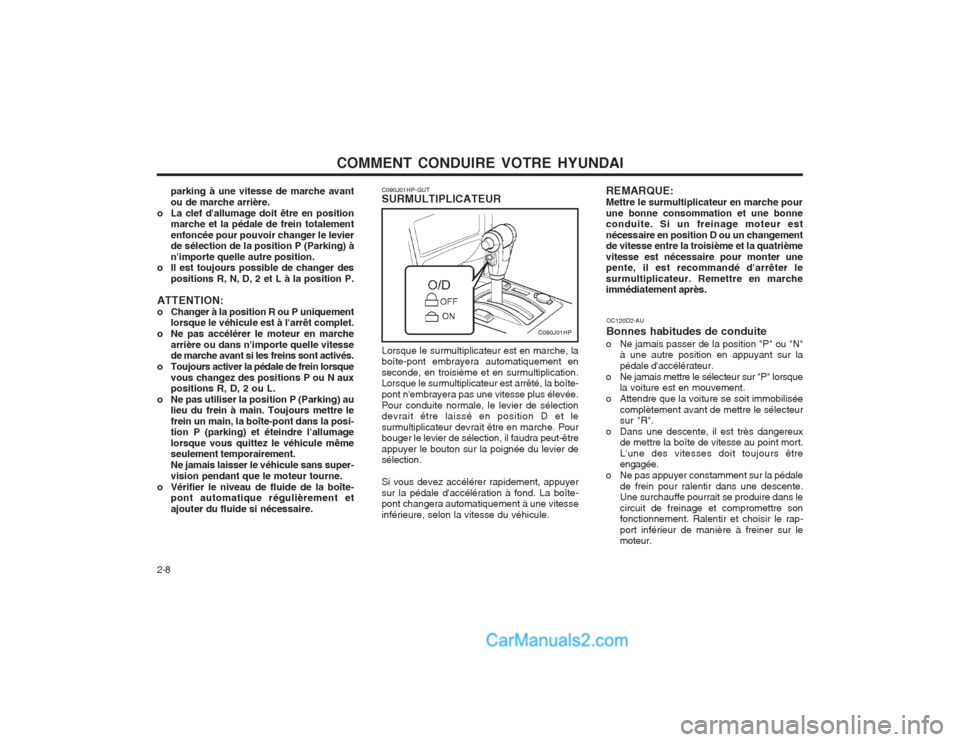

C090J01HP-GUT SURMULTIPLICATEUR Lorsque le surmultiplicateur est en marche, la boîte-pont embrayera automatiquement en seconde, en troisième et en surmultiplication. Lorsque le surmultiplicateur est arrêté, la boîte- pont n'embrayera pas une vitesse plus élevée.Pour conduite normale, le levier de sélection devrait être laissé en position D et le surmultiplicateur devrait être en marche. Pour bouger le levier de sélection, il faudra peut-être appuyer le bouton sur la poignée du levier de sélection. Si vous devez accélérer rapidement, appuyer sur la pédale d'accélération à fond. La boîte- pont changera automatiquement à une vitesse inférieure, selon la vitesse du véhicule.
REMARQUE:Mettre le surmultiplicateur en marche pourune bonne consommation et une bonne conduite. Si un freinage moteur est nécessaire en position D ou un changement de vitesse entre la troisième et la quatrième vitesse est nécessaire pour monter une pente, il est recommandé d'arrêter le surmultiplicateur. Remettre en marche immédiatement après.
C090J01HP
parking à une vitesse de marche avant ou de marche arrière.
o La clef d'allumage doit être en position marche et la pédale de frein totalementenfoncée pour pouvoir changer le levier de sélection de la position P (Parking) à n'importe quelle autre position.
o Il est toujours possible de changer des
positions R, N, D, 2 et L à la position P.
ATTENTION:
o Changer à la position R ou P uniquement lorsque le véhicule est à l'arrêt complet.
o Ne pas accélérer le moteur en marche arrière ou dans n'importe quelle vitesse de marche avant si les freins sont activés.
o Toujours activer la pédale de frein lorsque
vous changez des positions P ou N auxpositions R, D, 2 ou L.
o Ne pas utiliser la position P (Parking) au lieu du frein à main. Toujours mettre le frein un main, la boîte-pont dans la posi- tion P (parking) et éteindre l'allumage lorsque vous quittez le véhicule même seulement temporairement. Ne jamais laisser le véhicule sans super-vision pendant que le moteur tourne.
o Vérifier le niveau de fluide de la boîte- pont automatique régulièrement etajouter du fluide si nécessaire.
