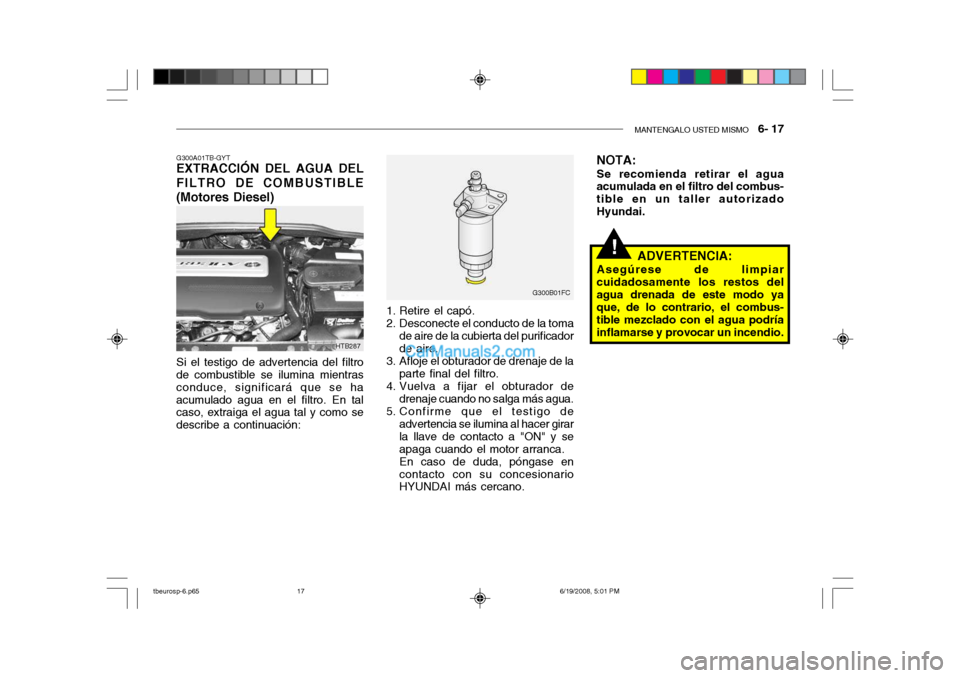

EXTRACCIÓN DEL AGUA DEL FILTRO DE COMBUSTIBLE (Motores Diesel)
G300B01FC
HTB287
Si el testigo de advertencia del filtro
de combustible se ilumina mientras conduce, significará que se haacumulado agua en el filtro. En tal caso, extraiga el agua tal y como se describe a continuación: 1. Retire el capó.
2. Desconecte el conducto de la toma
de aire de la cubierta del purificador de aire.
3. Afloje el obturador de drenaje de la parte final del filtro.
4. Vuelva a fijar el obturador de
drenaje cuando no salga más agua.
5. Confirme que el testigo de advertencia se ilumina al hacer girarla llave de contacto a "ON" y seapaga cuando el motor arranca.En caso de duda, póngase encontacto con su concesionario HYUNDAI más cercano. NOTA: Se recomienda retirar el agua acumulada en el filtro del combus- tible en un taller autorizadoHyundai.
ADVERTENCIA:
Asegúrese de limpiarcuidadosamente los restos delagua drenada de este modo ya que, de lo contrario, el combus- tible mezclado con el agua podríainflamarse y provocar un incendio.
tbeurosp-6.p65 6/19/2008, 5:01 PM
17

6- 18 MANTENGALO USTED MISMO
Si el vehículo ha sufrido una reparación del frontal de la carroceríay se ha sustituido el conjunto de faro, se debe comprobar la nivelación del faro usando la pantalla de nivelación,como se muestra en la ilustración.Encienda los faros. (Posición decruce)
G290B01TB-GYT
Ajuste después de la sustitución de un conjunto de faro
G290B01L
L W
H
H Línea de corte
Línea del suelo
"P"
Línea horizontal15mm (0,59in.)
30mm (1,18 in.) Línea Vertical

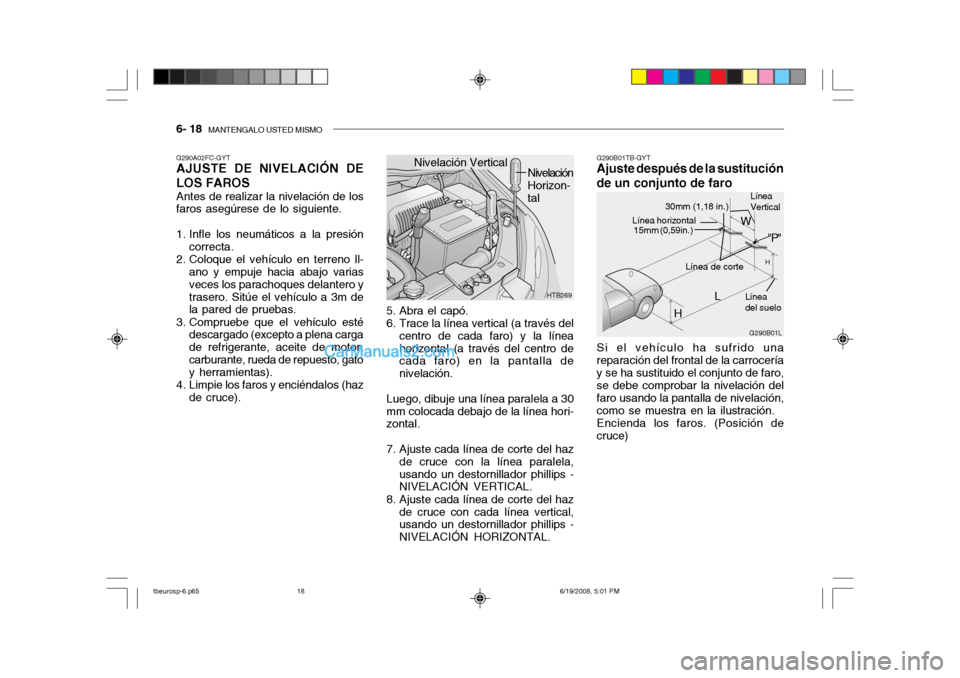

G290A02FC-GYT AJUSTE DE NIVELACIÓN DE LOS FAROS Antes de realizar la nivelación de los faros asegúrese de lo siguiente.
1. Infle los neumáticos a la presión
correcta.
2. Coloque el vehículo en terreno ll- ano y empuje hacia abajo varias veces los parachoques delantero ytrasero. Sitúe el vehículo a 3m de la pared de pruebas.
3. Compruebe que el vehículo esté descargado (excepto a plena carga de refrigerante, aceite de motor,carburante, rueda de repuesto, gato y herramientas).
4. Limpie los faros y enciéndalos (haz de cruce). 5. Abra el capó.
6. Trace la línea vertical (a través del
centro de cada faro) y la línea horizontal (a través del centro de cada faro) en la pantalla de nivelación.
Luego, dibuje una línea paralela a 30mm colocada debajo de la línea hori- zontal.
7. Ajuste cada línea de corte del haz de cruce con la línea paralela, usando un destornillador phillips - NIVELACIÓN VERTICAL.
8. Ajuste cada línea de corte del haz de cruce con cada línea vertical,usando un destornillador phillips - NIVELACIÓN HORIZONTAL.
HTB269
Nivelación Vertical
Nivelación Horizon- tal
tbeurosp-6.p65
6/19/2008, 5:01 PM
18

MANTENGALO USTED MISMO 6- 19
1. Ajuste los faros para que el eje
principal del faro esté paralelo a la línea media de la carrocería y estéalineado con el punto "P" mostrado en la ilustración.
2. Las líneas de puntos de la ilustración muestran el centro de los faros. ESPECIFICACIONES: "H" Línea media horizontal de los farosdesde el suelo: 656 mm (26,8 in.) "W" Distancia entre los centros de losfaros: 1.100 mm (43,3 in.) "L" Distancia entre los faros y la pared contra la que se comprueban los faros : 3.000 mm. G270A01TB-AYT

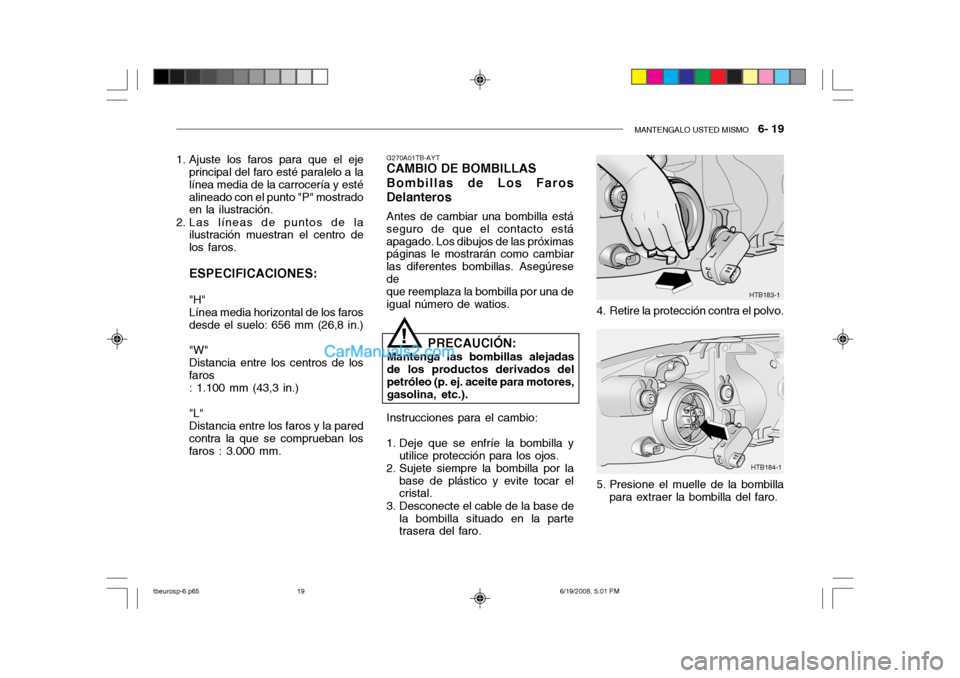

CAMBIO DE BOMBILLAS Bombillas de Los Faros Delanteros
Antes de cambiar una bombilla está seguro de que el contacto estáapagado. Los dibujos de las próximas páginas le mostrarán como cambiar las diferentes bombillas. Asegúresedeque reemplaza la bombilla por una deigual número de watios.
PRECAUCIÓN:
Mantenga las bombillas alejadas de los productos derivados del petróleo (p. ej. aceite para motores,gasolina, etc.).
!
Instrucciones para el cambio:
1. Deje que se enfríe la bombilla y utilice protección para los ojos.
2. Sujete siempre la bombilla por la
base de plástico y evite tocar el cristal.
3. Desconecte el cable de la base de la bombilla situado en la partetrasera del faro. 4. Retire la protección contra el polvo.
HTB183-1
HTB184-1
5. Presione el muelle de la bombilla para extraer la bombilla del faro.
tbeurosp-6.p65 6/19/2008, 5:01 PM
19

6- 20 MANTENGALO USTED MISMO
!
G270B01TB-GYT

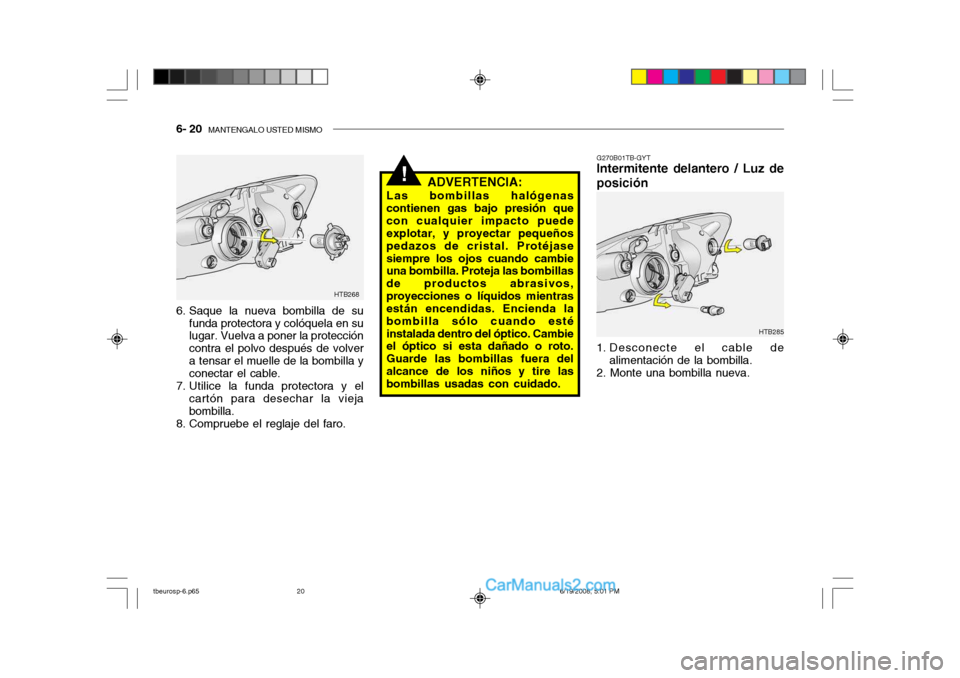

Intermitente delantero / Luz de posición
1. Desconecte el cable de
alimentación de la bombilla.
2. Monte una bombilla nueva.
HTB285
HTB268
6. Saque la nueva bombilla de su funda protectora y colóquela en su lugar. Vuelva a poner la protección contra el polvo después de volvera tensar el muelle de la bombilla y conectar el cable.
7. Utilice la funda protectora y el cartón para desechar la vieja bombilla.
8. Compruebe el reglaje del faro. ADVERTENCIA:
Las bombillas halógenas
contienen gas bajo presión quecon cualquier impacto puede explotar, y proyectar pequeños pedazos de cristal. Protéjasesiempre los ojos cuando cambie una bombilla. Proteja las bombillas de productos abrasivos,proyecciones o líquidos mientras están encendidas. Encienda la bombilla sólo cuando estéinstalada dentro del óptico. Cambie el óptico si esta dañado o roto. Guarde las bombillas fuera del alcance de los niños y tire las bombillas usadas con cuidado.
tbeurosp-6.p65 6/19/2008, 5:01 PM
20

MANTENGALO USTED MISMO 6- 21
G270C01TB-GYT

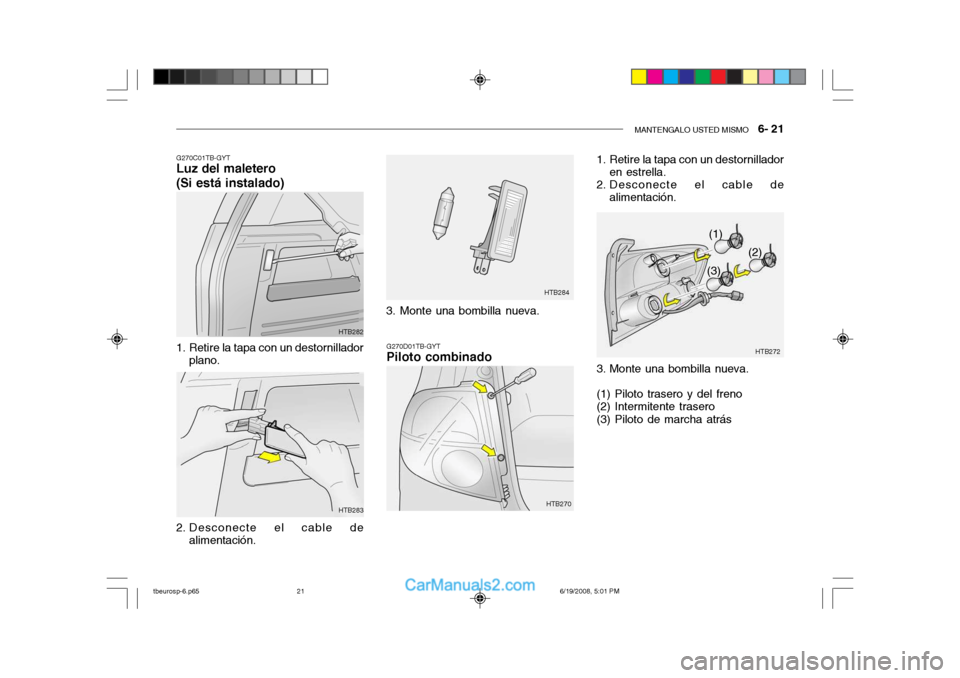

Luz del maletero (Si está instalado)
G270D01TB-GYT
Piloto combinado
1. Retire la tapa con un destornillador
plano.
2. Desconecte el cable de alimentación. 3. Monte una bombilla nueva.
HTB284
HTB282 HTB283
HTB270
HTB272
(1)
(2)
(3)
1. Retire la tapa con un destornillador
en estrella.
2. Desconecte el cable de alimentación.
3. Monte una bombilla nueva. (1) Piloto trasero y del freno (2) Intermitente trasero (3) Piloto de marcha atrás
tbeurosp-6.p65 6/19/2008, 5:01 PM
21

6- 22 MANTENGALO USTED MISMO
G270F01TB-GYT
Piloto antiniebla (Si está instalado)
1. Retire la tapa con un destornillador
de estrella.
2. Monte una bombilla nueva.
HTB273 HTB274

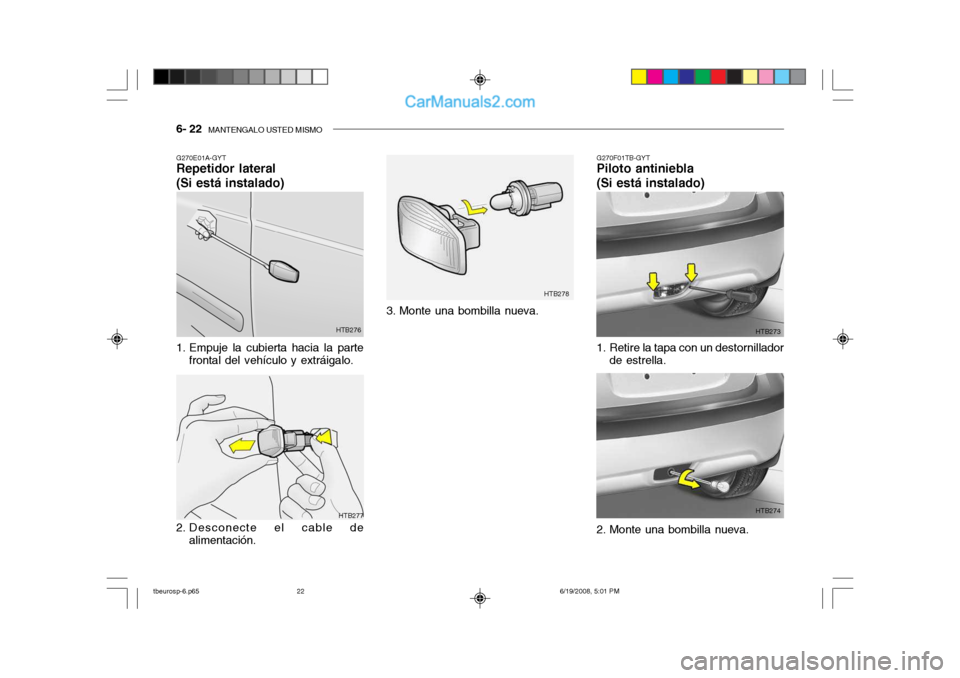

G270E01A-GYT
Repetidor lateral (Si está instalado)
1. Empuje la cubierta hacia la parte
frontal del vehículo y extráigalo. 3. Monte una bombilla nueva.
HTB277
HTB276
2. Desconecte el cable de alimentación.
HTB278
tbeurosp-6.p65 6/19/2008, 5:01 PM
22

MANTENGALO USTED MISMO 6- 23
G270G01TB-GYT

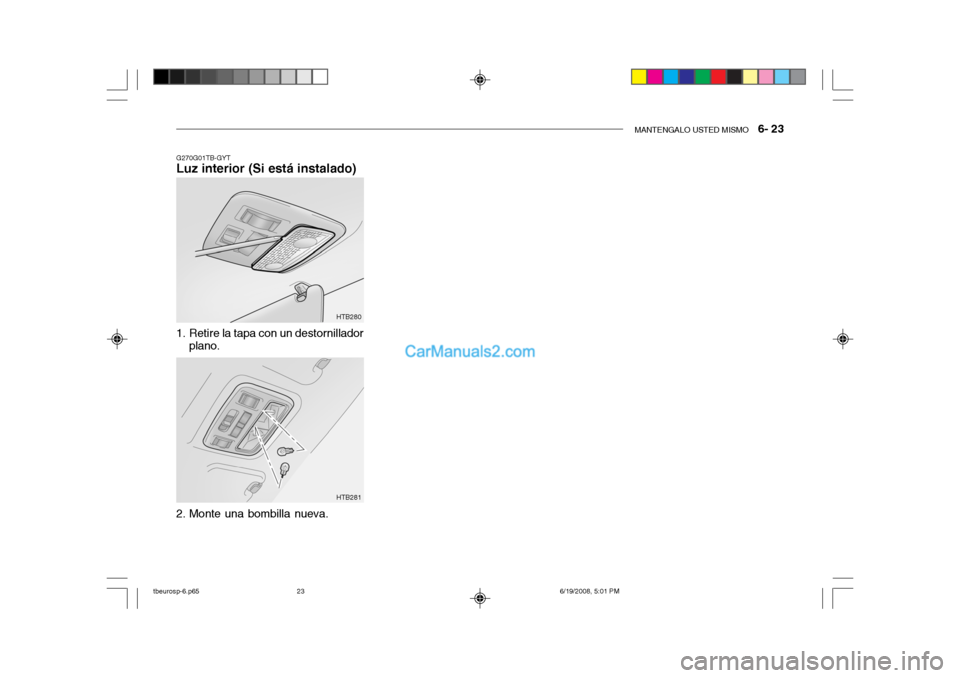

Luz interior (Si está instalado)
HTB280 HTB281
1. Retire la tapa con un destornillador
plano.
2. Monte una bombilla nueva.
tbeurosp-6.p65 6/19/2008, 5:01 PM
23

6- 24 MANTENGALO USTED MISMO
Watios
5
60/55 27 215
10 10
N°.
1 2 34 5 Watios
165
21
5
21
21/5

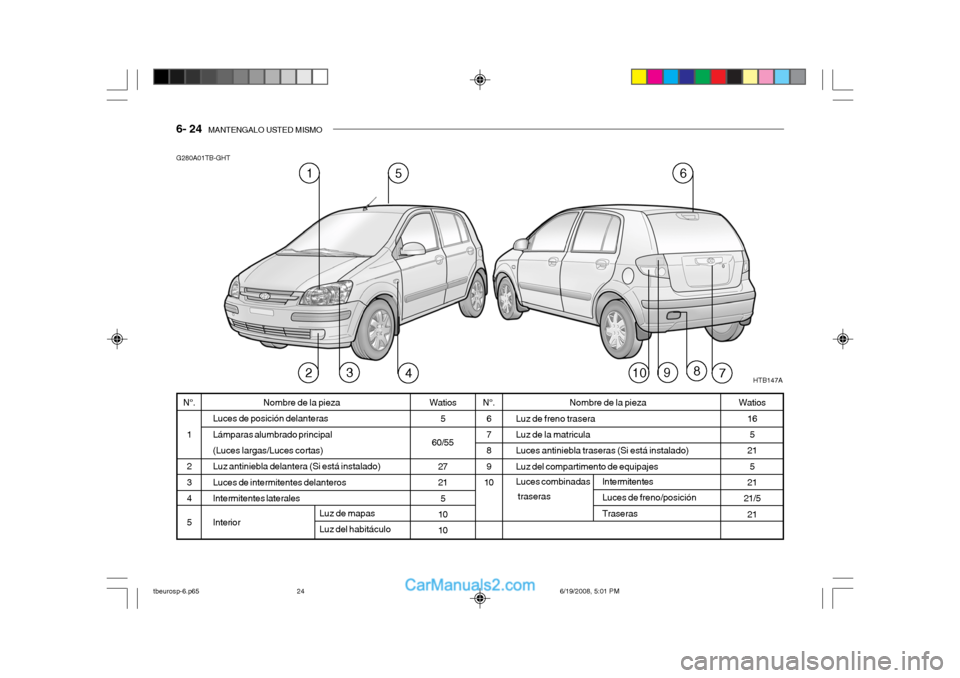

21Nombre de la pieza
Luces de posición delanteras Lámparas alumbrado principal(Luces largas/Luces cortas) Luz antiniebla delantera (Si está instalado) Luces de intermitentes delanterosIntermitentes laterales Interior N°.
6 7 89
10 Nombre de la pieza
Luz de freno trasera Luz de la matricula Luces antiniebla traseras (Si está instalado)Luz del compartimento de equipajes Luces combinadas traseras
G280A01TB-GHT
HTB147A
516
43279108
Luz de mapas Luz del habitáculo
Intermitentes Luces de freno/posición Traseras
tbeurosp-6.p65 6/19/2008, 5:01 PM
