Linker zijaanzicht ............................ 9
Rechter zijaanzicht ....................... 11
Stuurhendel links .......................... 12
Stuurhendel rechts ....................... 13
Instrumentencombinatie .............. 14
Koplamp ......................................... 15

Overzicht18

19Overzicht

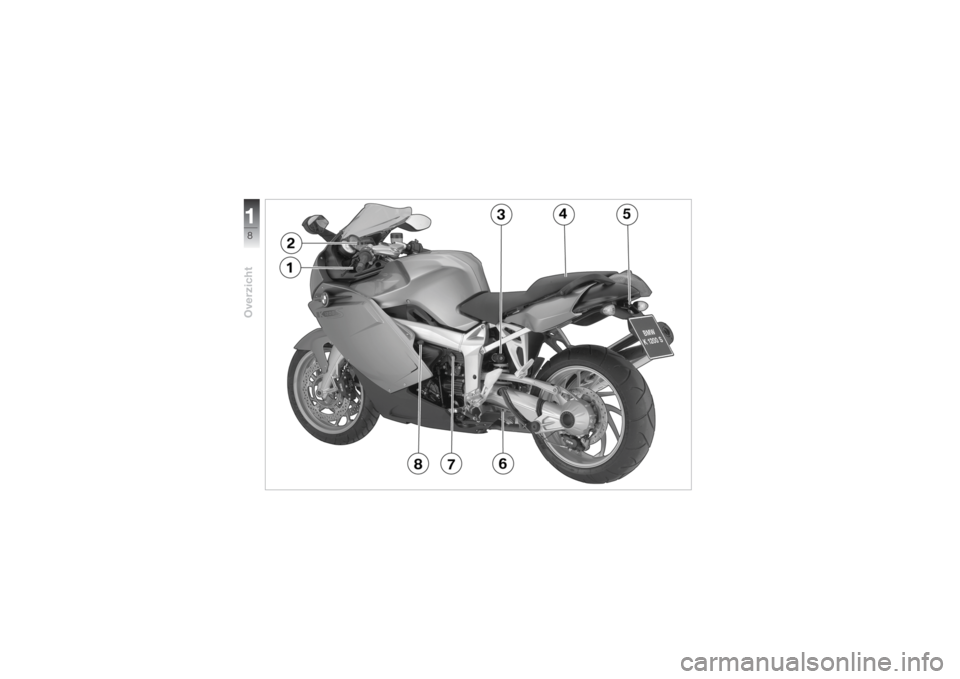

Linker zijaanzicht1Instelling lichtbundel
(
b 40) onder instrumen-
tencombinatie
2Koppelingsvloeistof-
reservoir (
b 94)
3Instelling veervoorspan-
ning achter (b 45)
4Helmhaak (
b 43)
onder buddyseat
5Buddyseatslot (b 42)
onder achterlicht
6Schokdemper achter
instellen (
b 46)
7Contactdoos (
b 76)
8Vulopening koelvloeistof
(
b 90)

Overzicht110

111Overzicht

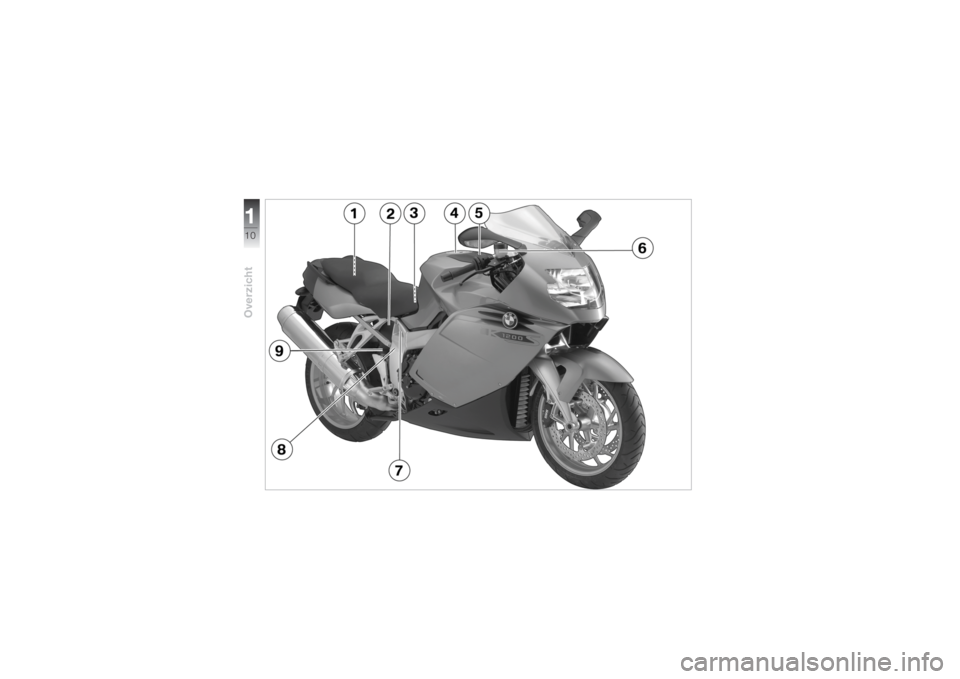

Rechter zijaanzicht1Boordgereedschap (
b 87)
onder buddyseat
2Aanduiding motoroliepeil
(
b 88)
3Vulopening
motorolie (
b 89) onder
buddyseat
4Vulopening benzinetank
(
b 69)
5Accubak (
b 117)
6Remvloeistofreservoir
vóór (
b 93)
7Typeplaatje
op framebuis achter
8Framenummer
aan rechter zijkant voor
9Remvloeistofreservoir
achter (b 93)

Overzicht112

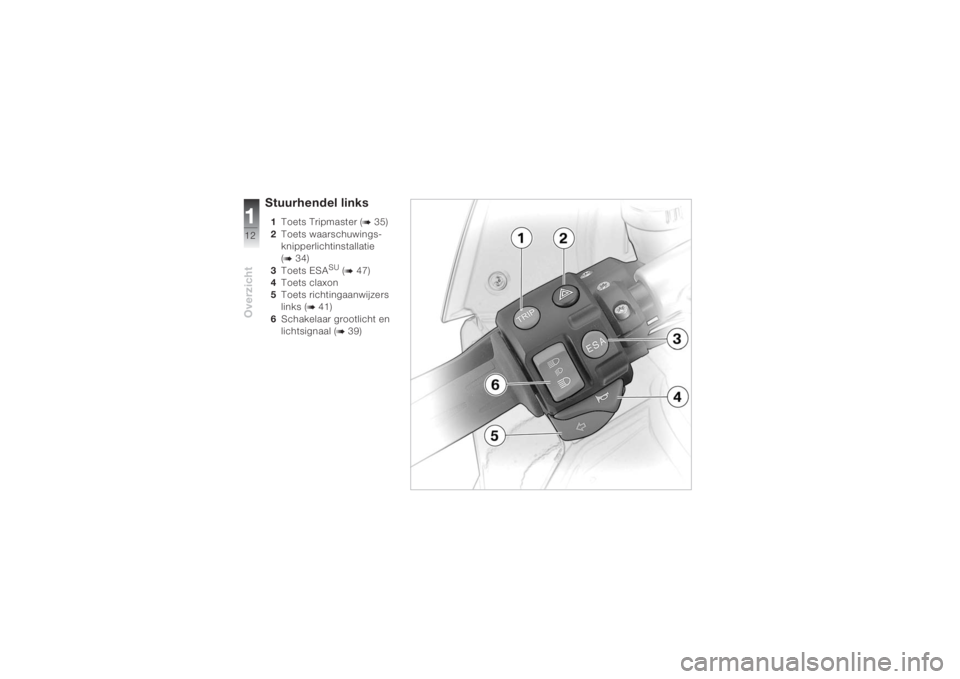

Stuurhendel links1Toets Tripmaster (
b 35)
2Toets waarschuwings-
knipperlichtinstallatie
(
b 34)
3Toets ESA
SU (b 47)
4Toets claxon
5Toets richtingaanwijzers
links (
b 41)
6Schakelaar grootlicht en
lichtsignaal (
b 39)

113Overzicht
Stuurhendel rechts1Noodstopschakelaar
(
b 36)
2Toets startmotor
3Schakelaar handvatver-
warming
SU (b 37)
4Toets richtingaanwijzers
rechts (
b 41)
5Toets richtingaanwijzers
uit (
b 42)

Overzicht114
Instrumenten-
combinatie1Toerenteller
2Snelheidsmeter
3Waarschuwings- en
controlelampen (
b 18)
4Multifunctioneel display
(
b 18)
5Controlelamp DWA
SU en
sensor verlichting instru-
mentencombinatie
6Instelling klok (
b 37)
De verlichting van de in-
strumentencombinatie is
met een automatische dag-/
nachtschakeling uitgerust.c
